Замена заднего тормозного цилиндра ваз 2106

Отзыв владельца Лада 2106 — своими руками. Вот наконец-то первая запись в БЖ. Сразу скажу, что машина не моя, а моего Шурина. Он не хочет регистрироваться и писать о ремонте, а Я вот буду. Не так давно выяснил лично, что у машины присутствуют проблемы с тормозами. Проявились они, когда Я сидел за рулем авто. Проявились таким образом. На пед…

Замена заднего тормозного цилиндра ваз 2106

Замена рабочих тормозных цилиндров задних тормозов

Вот наконец-то первая запись в БЖ. Сразу скажу, что машина не моя, а моего Шурина. Он не хочет регистрироваться и писать о ремонте, а Я вот буду.

Не так давно выяснил лично, что у машины присутствуют проблемы с тормозами. Проявились они, когда Я сидел за рулем авто. Проявились таким образом. На педаль Я нажал, а эффекта никакого не получил. На второй раз качка машина явно, начала тормозить. Было немного страшно. Впереди притормаживала грузовая ГАЗелька. Вовсе не хотелось оказать под задним бампером.

Было решено определить в чем «корень всех зол». Первый раз когда открыли правую сторону (если смотреть на задний капот), то увидели не приятную картину. Один из поршней был почти полностью выдавлен. Попытались затолкать на место, не особо получилось. Закрыли и поставили колеса на место (ремонт не планировался, нужно было выяснить объем работ, материалы и знания касательно этого дела). Открыли вторую сторону и тут я был удивлен. Левая сторона вообще не работала. Цилиндр просто тупо стоял на месте. После замены колодки не износились, кроме того что при стоянке на ручнике. Согрешили на наличие воздуха с этой стороны, попробовали прокачать, но ничего не получилось. Жидкость не хотела выходить.
Решено было купить:
Трубки тормозные — 2 штуки (левая и правая)

Тормозные цилиндры — 2 штуки

Тормозная жидкость — 1 банка
Капельная система — 1 штука

После покупки приступили к ремонту.
Начали с правой стороны, так как она была самой проблемной, на мой взгляд сняли колесо. И начали снимать барабан. Немного перекосили его, но с помощью матери все таки сняли.

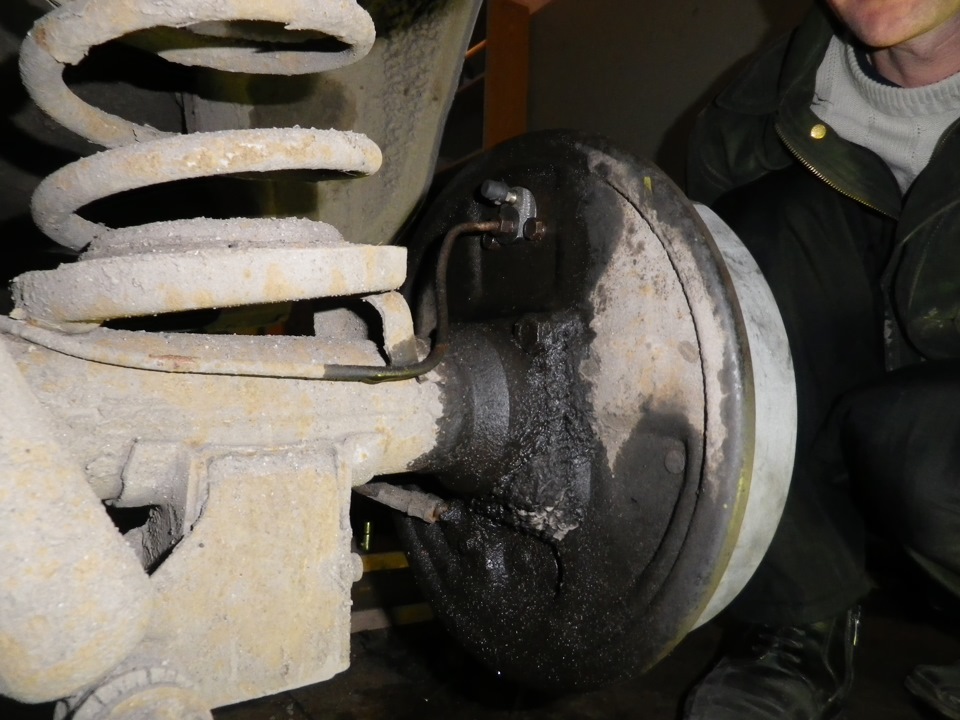

Все пространство под барабаном было грязное, было забрызгано тормозной жидкостью вперемешку с грязью. Сняли колодки и заменили цилиндр. Но не все так просто. Трубка тормозная не захотела откручиваться, она вращалась вместе с штуцером. Чтобы не поломать (не охота было ее менять) открутили цилиндр и выкрутили сам цилиндр придерживая разрезным ключом трубку. Очень аккуратно получилось все выкрутить. Поставили новый цилиндр.

Вся грязь отравляла как то вид и чтобы не пачкать тормозные колодки промыли все пространство очищенным керосином.

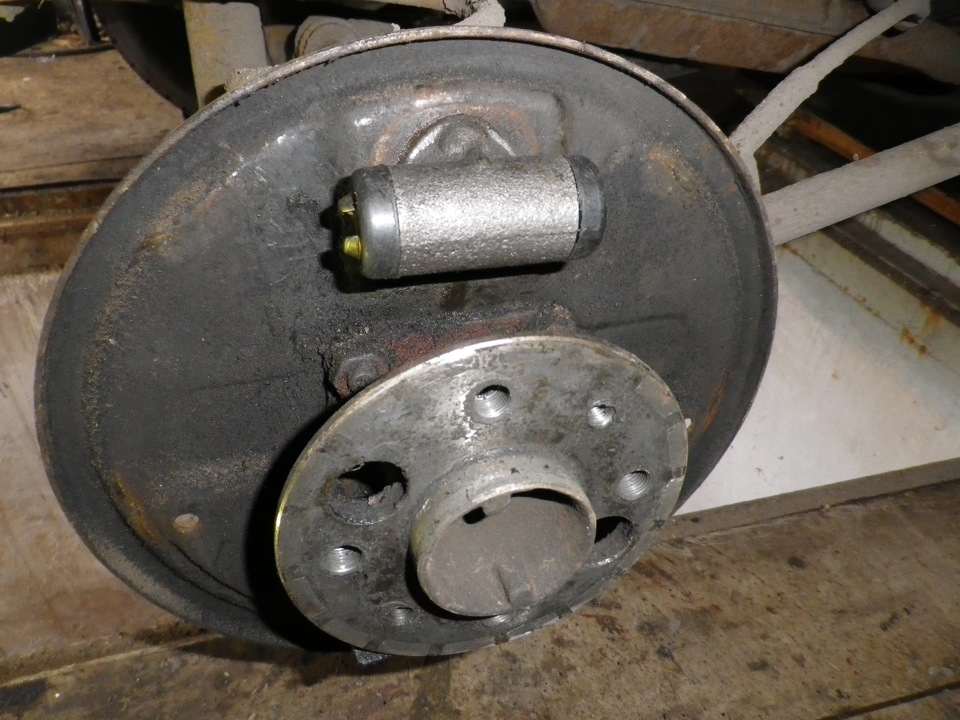

Смотреть стало намного приятней,

хоть потом и спрячет все барабан, но знание что там чисто уже приятно.
Собрали обратно колодки и поставили барабан. Прокачали тормоза. Поставили колесо и перешли на вторую сторону. Так как цилиндр не работал вообще то все пространство было сравнительно чистым и никаких затруднений не вызвало снять цилиндр как по мануалу.
Но как мы помним то прокачать это сторону у нас не получилось и сняв цилиндр решили попробовать нажать педаль и посмотреть в чем же была проблема.Жидкость из трубки пошла очень плохо. Выкрутили трубку. Из тройника жидкость сразу поступать на начала. При втором нажатии «потекла ручьем» по заднему мосту.

Маленькая особенность. Чтобы проверить честность продавца в автомагазине, измерил длину трубок и сравнил с размерами указанными на фото. Важно чтобы длина трубок была примерно равна расстоянию между задними колесами авто.

При подключении трубки к тройнику. Тройник пришлось открутить чтобы избежать перекоса штуцера. При подключении трубки заметил трещину на тормозном шланге, что подсоединяется в тройник. Пошел и купил в магазине какую-то шлангу. БРТ-ых не было :(

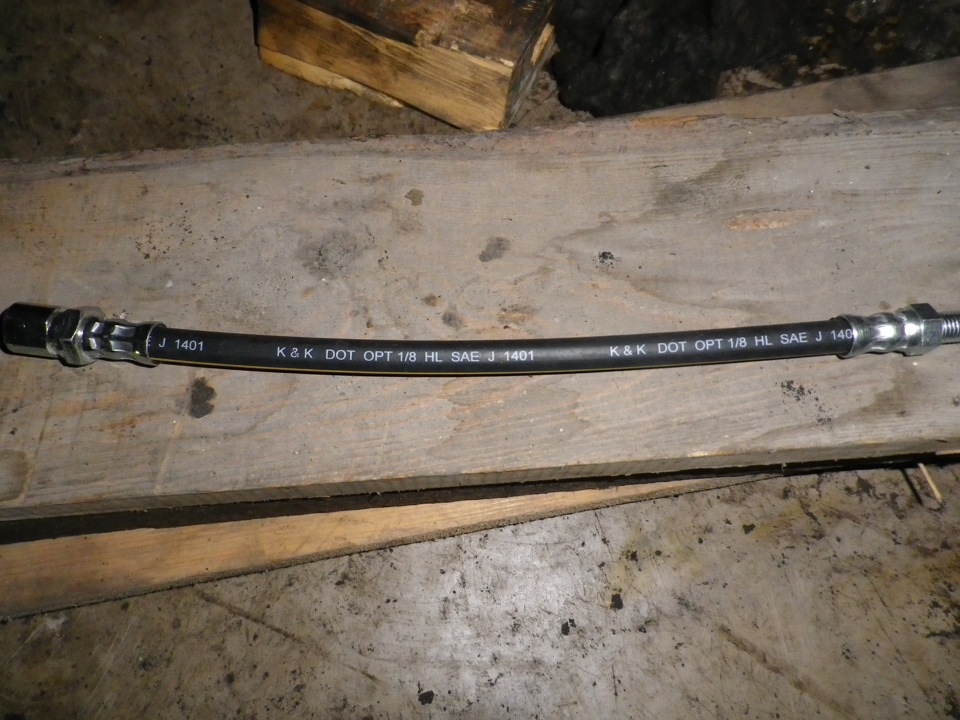

Продавец сказал, что типа Венгры делают, но я такими не срастухами был раздосадован, что никак не хотел выяснять что за производитель. Пришлось брать потому что машина нужна для работы. Соотношение цен: БРТ — 98грн — ЭТА — 25грн.
Но на ней долго ездить он не будет поменяем скоро.

Чтобы не находилась в постоянном натяге шланга сам мост немного поддомкратили, пока не собрали тормоза.

После того как спустили авто еще раз прокачали оба контура, но у педали все равно большой ход. По дороге тоже педаль схватывает в самом низу, а хотелось бы чтоб раньше

Замена заднего тормозного цилиндра ваз 2106

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

В данном фото отчёте подробно показано как произвести своими руками замену заднего тормозного цилиндра на автомобиле ВАЗ моделей начиная с копейки и по семёрку (2101-2107). Причин для замены тут не так уж и много, а именно: подклинивает задниц барабан, или не эффективно выполняет свою функцию. Сама по себе процедура замены не сложная. Единственное что, перед заменой тормозного цилиндра вам необходимо будет:

Итак, первым делом необходимо выполнить некоторые подготовительные процедуры, которые перечислены ниже:

Поднять заднюю часть автомобиля домкратомСнять колесоСнять тормозные колодки заднего колесаПосле этого задний тормозной цилиндр становится свободным и его местоположение.

Итак, сначала нужно побрызгать проникающей смазкой на тормозную трубку, после чего открутить ее.

После этого необходимо открутить два болтика крепления цилиндрика, которые находятся с обратной стороны.

Удобнее всего это делать с помощью головки и трещотки.

И теперь можно спокойно вынимать тормозной цилиндр ВАЗ 2101-2107 с обратной стороны, как это наглядно продемонстрировано на фотографии ниже.При необходимости после замены прокачайте тормоза, если в системе появился воздух.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Если во время проверки состояния тормозной системы (см. «Проверка и регулировка тормозной системы») обнаружена течь тормозной жидкости из рабочего цилиндра, замените его в сборе, так как без специального приспособления сборка цилиндра очень затруднена.

Вам потребуются: ключ «на 10» (или специальный ключ для гаек трубопроводов и торцовый ключ «на 10»).

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»); отсоедините один конец верхней стяжной пружины от колодки (см. «Замена защитных колпачков колесного цилиндра»).

2. Переместите вверх рычаг стояночного тормоза. При этом тормозные колодки раздвинутся в стороны, насколько позволяют прижимные пружины.

Для удобства работы колодки можно снять (см. «Замена тормозных колодок заднего тормозного механизма»).

3. Отверните гайку тормозной трубки и отсоедините трубку от цилиндра.

Если вы считаете, что отвернуть гайку трубки без ее повреждения не удастся, выполните операцию 4, затем, удерживая гайку трубки ключом, отверните цилиндр и снимите его.

4. Выверните два болта крепления цилиндра, снимите их вместе с пружинными шайбами.

5. Снимите цилиндр.

6. Установите новый цилиндр и снятые детали в порядке, обратном снятию. Прокачайте гидропривод тормозов (см. «Прокачка гидропривода тормозной системы»).

Тормозная система автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121 гидравлическая. В тормозных механизмах задних колес ее рабочие элементы — тормозные цилиндры, перемещающие своими поршнями тормозные колодки.

Устройство тормозного цилиндра задних тормозов ВАЗ 2101, 2102, 2103, 2106, 2121

Тормозной цилиндр крепится двумя болтами на опорном щите в его верхней части.

Он имеет штуцер для прокачки гидропривода тормозной системы. В него ввернут наконечник тормозной трубки, подводящей тормозную жидкость.

С обеих сторон в цилиндр установлены поршни с запрессованными в них упорами колодок.

К тыльной стороне поршней при помощи пружины и опорных чашек прижаты уплотнительные резиновые кольца.

Снаружи на тормозной цилиндр установлены защитные резиновые колпачки (пыльники). Они предохраняют его внутреннюю полость от загрязнения.

Примечания и дополнения

— Задние тормозные цилиндры автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121 в отличие от цилиндров для ВАЗ 2104, 2105, 2107 не имеют встроенного механизма автоматической регулировки зазора между колодками и барабаном. Этот механизм автоматической регулировки у них выполнен отдельно на каждой тормозной колодке. Это нужно учитывать при замене цилиндров и их ремонте.

Еще статьи по тормозной система автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

Школа авторемонта – Ремонт автомобиля своими руками

Замена тормозных цилиндров передних колес на автомобиле ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули

Как узнать, исправны ли тормозные цилиндры передних колес? Да нет ничего проще! Для начала необходимо домкратом приподнять колесо и прокрутить его несколько раз в любом направлении. Если колесо крутится с трудом, «притормаживает», то это верный признак неисправных тормозных цилиндров. Для подтверждения этого диагноза (вдруг перетянуты подшипники ступицы ), можно также, снять колесо и при помощи большой отвертки или монтажной лопатки попробовать развести тормозные колодки. Если тормозные цилиндры передних колес автомобиля ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 неисправны, то колодки Вам развести удастся с большим трудом или вообще не получится . Значит, пора задуматься о том, что может понадобиться для замены передних тормозных цилиндров.

А провести их замену можно посоветовать как можно быстрее, так как заклинившие тормозные цилиндры, не только ухудшают эффективность тормозов, но и увеличивают износ передних тормозных колодок и уменьшают срок службы подшипников передний ступицы.

Теперь, готовимся к походу в авто-магазин или на авто-базар. Список покупок: тормозные цилиндры передних колес (смотрим фото 1) (по две штуки на сторону – левый наружный и внутренний, правый наружный и внутренний], фиксаторы и пружинки (фото 2], не лишней будет покупка тормозных трубок (так как старые, зачастую, «отказываются» откручиваться и попросту ломаются) и медных уплотнительных шайб (под болт крепления тормозного шланга к суппорту) (фото 3). Ну, и, конечно же, не забываем о бутылочке… кто, о чем подумал?)), а я о тормозной жидкости.

Переходим к инструменту, который нам понадобится для замены тормозных цилиндров передних колес на автомобиле ВАЗ-2101, ВАЗ-21011, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107: монтажная лопатка, тонкий вороток (для выбивания пальцев из направляющих тормозных колодок), шило, накидной ключ на «17», торцовый на «14», пассатижи, молоток из мягкого металла (алюминиевый, бронзовый или медный), зажим для тормозного шланга (фото 4). И еще, для откручивания и монтажа Вам могут понадобиться специальные ключи для тормозных трубок (фото 5).

После серьезной подготовки к работе, переходим к самому процессу замены тормозных цилиндров передних колес:

Отпускаем колесные болты, вывешиваем колесо и снимаем его. Монтажной лопаткой (при ее отсутствии большой отверткой) разводим тормозные колодки (фото 6). Пассатижами вынимаем шплинты (фото 7).

Воротком выбиваем направляющие пальцы с проушин тормозных цилиндров (фото 8), придерживая, поджимные скобы и вынимаем колодки (в принципе, суппорт можно снять и с колодками вместе, но мне, например, так удобнее, а выбор остается за Вами). Пережимаем тормозной шланг (фото 9).

Читайте также  Главная пара редуктора ваз 2106

Торцовым ключом на «14» откручиваем крепежный болт тормозного шланга (фото 10).

И накидным или торцовым ключом на «17» откручиваем два болта крепления суппорта (фото 11 и 12).

Снятый суппорт зажимаем в тиски, откручиваем тормозную трубку (фото 13) и усаживаем старые фиксаторы (фото 14).

После этого, при помощи простого молотка (старые цилиндры можно не жалеть) выбиваем тормозные цилиндры с посадочных мест (фото 15).

Зачищаем в суппорте посадочные места цилиндров от грязи и ржавчины (фото 16).

Берем новый тормозной цилиндр и вставляем в него пружину и фиксатор (фото 17) и при помощи «мягкого» молотка или выколотки аккуратно сажаем цилиндр на посадочные места суппорта (фото 18 и 19).

Устанавливаем тормозную трубку (фото 20).

Все, тормозные цилиндры заменены. Сборка проводится в обратной последовательности. Не забываем, что при установке тормозного шланга необходимо заменить старые уплотнительные шайбы новыми и «прокачать» тормоза.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена задних пружин на автомобилях ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Классика
  • Замена и ремонт главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Несколько проверенных способов решения проблемы, возникающей во время замены нижней шаровой опоры на автомобилях Ваз 2101-2107, Жигули, Классика

Комментарии

Показано комментариев: 10.
Всего: 32.

Алексей

Спасибо автору за фото и материалы! коснулся проблемы цилиндров суппорта, а никогда не приходилось ими заниматься. Очень помогло. Спасибо!!

Юрий

Нужно ли, при замене цилиндра, вынимать поршень для смазки тормозной жидкостью?

Ivan

26 июля 2016 19:48

#

Новые тормозные цилиндры разбирать и смазывать не надо. Они полностью готовы к установке.

пётр

Здравствуйте . А подскажите – при ремонте цилиндров стопоры вошли во внутрь и выходить не хотят . Для установки новых стопоров старые нужно высверлить, можно ли установить цилиндры без стопоров.

Здравствуйте, Пётр. Стопорный фиксатор тормозного цилиндра переднего суппорта нужен для того, чтоб в процессе движения и торможения автомобиля тормозной цилиндр не вылетел с суппорта. Если его не будет, то цилиндр будет держаться только благодаря своей плотной посадке в суппорте. И всё. А этого однозначно мало. Так как некоторые цилиндры установить на рабочие места удаётся с трудом, а некоторые заходят в два удара. Думаю, не надо, говорить, что произойдет, если цилиндры во время торможения, хотя б немного выйдут со своих посадочных мест? Я, например, за все время работы, ни разу не видел, что цилиндры не фиксировали. Не было смельчаков. Встречались варианты, где вместо стандартных стопоров, были вбиты металлические стержни или болты м5. Такое видел, а вот без фиксаторов ещё нет.

Поэтому, старые фиксаторы, правильно будет – достаться из цилиндров. Почистить, промыть ВД-40 и попробовать выковырять. Если решитесь, сверлить, то делайте это не спеша и внимательно. Так как, высверлить металл из алюминия, без косяков, довольно сложно.

Владимир45: Подскажите пожалуйста, а в вакуумном усилителе со временем ничего не снашивается, что в последствии может привести к скрипу передней колодки при прямолинейном движении без торможения? Спасибо.

Скрипеть из-за вакуумного усилителя колодки вряд ли будут. А вот по вине заклинившего тормозного цилиндра или глубокой выработки тормозного диска, вполне.

Владимир45

11 дек. 2014 08:47

#

Подскажите пожалуйста, а в вакуумном усилителе со временем ничего не снашивается, что в последствии может привести к скрипу передней колодки при прямолинейном движении без торможения? Спасибо.

ЮрМак: предлагаю внести корректировку в текст инструкции. в начале п.6 надо указать о наличии стопорной пластины и необходимости её снятия прежде чем откручивать болт. Кажется мелочь, но я об это споткнулся.

Да, Вы правы, стопорные пластины иногда попадаются. Правда очень редко, поэтому я про нее забыл написать. Но, обещаю исправиться))) Сделаю фотографию и обязательно добавлю ее в статью вместе с описанием.

ЮрМак

18 окт. 2014 21:12

#

предлагаю внести корректировку в текст инструкции. в начале п.6 надо указать о наличии стопорной пластины и необходимости её снятия прежде чем откручивать болт. Кажется мелочь, но я об это споткнулся.

александh1305

9 сент. 2014 18:53

#

почему клинит переднее левое колесо поменял абсолютно все цилиндрики трубку шланг главный и все равно временами клинит

Петр:
Подскажите пожалуйста поменял вакуумник, ГТЦ, спорта с обоих сторон и появилась проблема клинит передний колеса! Что делать?

Проверьте и отрегулируйте величину выхода штока вакуумного усилителя относительно его плоскости. Шток должен выступать на 1-1.5 мм, не более. Фотографии для наглядности –

Петр

1 дек. 2013 07:51

#

Подскажите пожалуйста поменял вакуумник, ГТЦ, спорта с обоих сторон и появилась проблема клинит передний колеса! Что делать?

  • «
  • 1
  • 2
  • 3
  • 4
  • »

Неисправности и прокачка тормозной системы ВАЗ 2106

Тормозная система – важная часть транспортного средства. Для обеспечения безопасности водителя и других участников дорожного движения она должна быть всегда в исправна. Поэтому необходимо следить за ее состоянием и вовремя устранять неисправности. Для этого нужно знать ее устройство, симптомы неполадок и способы их устранения.

Назначение и устройство тормозов

На Ваз 2106 действует две системы торможения: рабочая и стояночная. Первичная оснащена гидроприводом, в его состав входит вакуумный усилитель, центральный тормозной и рабочие цилиндры, регулировочное устройство давления тормозов. Она предназначена обеспечивать торможение во время передвижения авто блокировкой его передних колес. Вторая действует благодаря механическому приводу после остановки машины, блокируя заднюю колесную пару. Рабочая система состоит из двух контуров, которые приводятся в действие педалью тормоза, крепящаяся к панели передка кузова.

Принцип действия первичной системы простой. Водитель жмет на тормоза, из гидравлических цилиндров выдвигаются поршни, соединенные с колодками тормозов. Они сдавливают диск, он вращается медленнее, пока машина полностью не остановится. Благодаря этим действия авто плавно тормозит.

Стояночный тормоз включает трос, рычаг тормоза и колодки с С-образной формой. Принцип его действия немного отличается. Когда включают ручной тормоз, благодаря гидроцилиндрам выдвигаются поршни. Они действуют на колодки тормозов, которые раздвигаются и давят на барабан с внутренней стороны, фиксируя задние колеса, что не дает двигаться автомобилю.

Типичные неполадки тормозной системы

Если с тормозами возникают проблемы, они проявляются
следующими симптомами:

  • машина неправильно и не вовремя тормозит;
  • авто заносит во время торможения;
  • автомобиль медленно и неэффективно тормозит;
  • при работе ручника заедает тросик.

Автомобиль тормозит несвоевременно, когда двигатель еще
работает, а машина начинает тормозит. Вызвать неисправность может поломка вакуумного
усилителя. Через него попадает воздух в систему. В таком случае изношен
уплотнитель или защитная крышка. Возможно была выполнена неправильная сборка. Чтобы
устранить неисправность, необходимо выполнить полную замену усилителя. Причина
может быть в недостатке смазки, поэтому при замене ею нужно обильно смазать
уплотнитель, выкрутив сначала колпачок.

Колесная пара может не до конца прекращать торможение из-за
отсутствия хода тормозной педали, что вызвано неправильным расположением
стоп-сигнала. В этой ситуации необходимо отрегулировать выключатель. Болт
должен выступать в усилителе примерно на 1,25-0,25 мм. Заедание клапанов в усилителе
может быть вызвано набуханием диафрагмы и уплотнительной резинки. Потребуется
полная замена элемента.

Скорость, с какой тормозит авто, и эффективность торможения может снизится, если из системы быстро уходит тормозная жидкость. При этом сильно увеличивается свободный ход тормозной педали. Неисправность устраняется заменой сломанных элементов, а также сушкой и чисткой барабанов, гидропривода, колодок тормозов.

Тормоза могут неэффективно срабатывать из-за образования
воздушных пробок. Такая ситуация возможна при износе тормозных шлангов и
уплотнителей гидроцилиндров. Чтобы устранить эту неисправность, нужно заменить
изношенные изделия и прокачать систему.

Тормоза ненадежно фиксируют колесную пару, если сильно загрязнились
тормозные колодки. Если колодки долго эксплуатировать и делать замену, на них
скапливается остатки смазки, бензина и другие загрязнения, диски неплотно
прилегают и начинают проворачиваться без блокировки. Неисправность устраняется
путем чистки поверхности колодок.

Эффективность торможения может снизиться, если поршни в
цилиндрах стали менее подвижными. Когда на рабочую поверхность поршней в
цилиндрах попадает грязь, она выступает как абразивное вещество. На цилиндрах появляются
царапины, которые являются причиной заедания. Эту проблему можно решить только
заменой гидравлических цилиндров, так как они ремонтнонепригодны. Плохое
торможение может быть связано с перегревом тормозов при передвижении по плохому
дорожному покрытию. В этом случае достаточно просто остановиться и дождаться,
когда остынет тормозная система.

При неправильно выполненной регулировки тормозной педали, у нее пропадает свободный ход, по причине вытекания тормозной жидкости. Со временем крепления педали слабеют, она начинает шататься. Для решения проблемы, нужно зафиксировать правильно педаль согласно мануалу ВАЗ 2106.

Иногда возникает ситуация, когда педаль тормоза отпущена, а одно из колес, чаще всего заднее, продолжает тормозить. Причина в обрыве или ослаблении пружины, назначение которой возвращать колодку в исходное положение после снятия авто с ручного тормоза. Возможна неправильная установка тормозных колонок:

Если передние колеса непроизвольно тормозят, причина в поршне, который перестал вовремя выдвигаться из гидроцилиндра по причине накопившейся грязи и ржавчины. По степени загрязнения решают, что делать дальше: поршень нужно или хорошо очистить, или заменить в сборе с гидроцилиндром. Если машина тормозит, но ее заносит в сторону, это может быть из-за деформации одной из тормозных трубок. В таком случае тормозная жидкость либо не попадает в цилиндр, либо сломался один из рабочих цилиндров. В обоих случаях необходимо замена вышедших из строя деталей. Причина может быть не в тормозах, а в неравномерном давлении в шинах. В связи с этим перед разборкой тормозов, следует проверить колеса, возможно, что одно из них спущено.

Если трудно нажимать на педаль тормоза, причина в неисправности вакуумного усилителя. Проблема решается заменой детали, так как ремонту она не подлежит: невозможно купить запасных частей и корпус не разбирается. При сильном износе тормозного диска появляется биение и вибрация педали тормоза. Возникает биение также при износе колодок, но механические повреждения диска являются более вероятной причиной. Со временем на его поверхности появляются борозды и углубления. Когда плоские колодки начинают сжимать диск с дефектами, возникает вибрация сначала в подвеске, а потом переходит на тормозную педаль. Чтобы исправить ситуацию, нужно заменить и диск, и колодки.

Как выполнить прокачку тормозов

Присутствие воздуха в тормозной системе определяется по поведению
тормозной педали: сначала она слишком легко нажимается, а затем, если нажать на
нее несколько раз, она становится твердой. Это говорит о наличии воздушных
пробок.

Автомобиль нужно загнать на эстакаду, подъемник или
смотровую яму. Прокачку желательно проводить с помощником. Один человек
находится под машиной и руководит действиями второго, который сидит в салоне и
нажимает на педаль.

Процедура прокачки на ВАЗ 2106 состоит из действий:

  • Перед началом операции проверяем, какой уровень
    тормозной жидкости в бачке, он должен доходить до максимума. Этот уровень нужно
    поддерживать во время всей процедуры.

  • Сначала прокачиваем тормоза сзади. На тормозном
    барабане заднего колеса очищаем штуцер от загрязнений.
  • Затем надеваем на него кусок шланга из резины или силикона, подходящего диаметра. Другой конец опускаем в пластиковую тару на самое дно, в которой залито немного тормозной жидкости.

  • Помощник, сидящий за рулем, жмет 2-3 раза на
    педаль тормоза, а затем удерживает ее нажатой до упора.
  • Штуцер слегка откручиваем ключом на «8», должна потечь
    жидкость через надетый шланг. Она будет выходить с пузырьками воздуха.
  • Через определенное время педаль полностью
    провалится до пола. Когда помощник сообщит об этом, закручиваем штуцер.
    Повторяем операцию пока в жидкости будут отсутствовать воздушные пузырьки.
  • Аналогичную процедуру нужно выполнить на
    остальных колесах. Чтобы выгнать воздух из передних тормозов, демонтируем
    передние колеса.

У тормозной системы ВАЗ 2106 несложная конструкция, поэтому можно самостоятельно следить за ее состоянием и выполнять своевременно замену, ремонт изношенных и вышедших из строя деталей. Обнаружив неисправность, следует немедленно ее устранять. Прокачка необходима после ремонта элементов тормозной системы или при попадании в нее воздуха, так как наличие воздушных пробок нарушает нормальную работу тормозов.

Описание процедуры замены тормозных колодок задних колес (для применения на моделях ВАЗ-2106 / ВАЗ-2103)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов LADA 2106 , прокачка тормозов LADA 2106 , схема тормозной системы LADA 2106 , ремонт тормозной системы LADA 2106 , неисправности тормозной системы LADA 2106 , нет тормозов LADA 2103 , прокачка тормозов LADA 2103 , схема тормозной системы LADA 2103 , ремонт тормозной системы LADA 2103 , неисправности тормозной системы LADA 2103 , нет тормозов ВАЗ 2103 , прокачка тормозов ВАЗ 2103 , схема тормозной системы ВАЗ 2103 , ремонт тормозной системы ВАЗ 2103 , неисправности тормозной системы ВАЗ 2103 , нет тормозов ВАЗ 2103 , прокачка тормозов ВАЗ 2103 , схема тормозной системы ВАЗ 2103 , ремонт тормозной системы ВАЗ 2103 , неисправности тормозной системы ВАЗ 2103

#тормозные_колодки_задних_колес #тормозная_система #ВАЗ-2106 #ВАЗ-2103

Тормозные колодоки задних колес

Примечание:
Ниже описана замена тормозных колодок с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Ослабляем колесные болты. Поднимаем заднюю часть автомобиля домкратом, устанавливаем подставки или поднимаем автомобиль на подъемнике. Отворачиваем колесные болты и снимаем заднее колесо.

2. Щеткой по металлу очищаем от пыли и грязи направляющие штифты тормозного барабана.

3. Ключом на 12 отворачиваем два направляющих штифта…

… и затем снимаем тормозной барабан.

Примечание:
Если тормозной барабан не снимается, то ввернуть два направляющих штифта, снятых ранее, в технологические отверстия и, затягивая их, сдвинуть барабан с посадочного пояска фланца полуоси.

4. Щеткой по металлу очищаем от пыли и грязи тормозной цилиндр, колодки, стяжные пружины и планку. Удаляем все сжатым воздухом.

5. С помощью большой отвертки отсоединяем конец нижней стяжной пружины и затем снимаем ее.

6. Аналогично отсоединяем конец верхней стяжной пружины.

7. Нажимаем на чашку опорной стойки и, повернув на 90°, снимаем ее и пружину.

8. Снимаем переднюю тормозную колодку.

9. Окончательно снимаем верхнюю стяжную пружину и распорную планку.

10. Аналогично снимаем чашку опорной стойки задней тормозной колодки.

11. Снимаем заднюю тормозную колодку.

12. Отсоединяем наконечник троса привода стояночного тормоза от рычага и окончательно снимаем колодку. Выбрасываем изношенные колодки в отходы.

13. Берем новую заднюю тормозную колодку, подсоединяем к ее рычагу наконечник троса привода стояночного тормоза и устанавливаем ее на опорную стойку.

14. Вставляем внутреннюю чашку, …

… и наружную чашку. Поворачиваем ее на 90º.

15. Устанавливаем распорную планку…

… и аналогичным образом переднюю тормозную колодку.

16. Устанавливаем при помощи отвертки верхнюю…

… и нижнюю стяжные пружины.

17. Очищаем внутренние поверхности барабана и посадочные поверхности фланца полуоси от коррозии и продуктов износа. Смазываем посадочный поясок фланца полуоси графитной смазкой или смазкой ЛСЦ-1.

18. Устанавливаем тормозной барабан на место и закрепляем его двумя направляющими штифтами.

19. Нажимаем несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

20. Устанавливаем на место колесо. Проверяем легкость его вращения.

21. Регулируем стояночный тормоз, для этого:

  • Опускаем рычаг до упора.
  • Регулировочной гайкой натягиваем трос так, чтобы полный ход рычага вверх при усилии 40 кгс составлял 2 — 4 щелчка сектора.
  • При полностью опущенном рычаге, колеса должны вращаться свободно, без заеданий.

Видеообзор процедуры замены тормозных колодок задних колес ВАЗ-2106 / ВАЗ-2103

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Тормозные колодоки задних колес

Примечание:
Ниже описана замена тормозных колодок с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Ослабляем колесные болты. Поднимаем заднюю часть автомобиля домкратом, устанавливаем подставки или поднимаем автомобиль на подъемнике. Отворачиваем колесные болты и снимаем заднее колесо.

2. Щеткой по металлу очищаем от пыли и грязи направляющие штифты тормозного барабана.

3. Ключом на 12 отворачиваем два направляющих штифта…

… и затем снимаем тормозной барабан.

Примечание:
Если тормозной барабан не снимается, то ввернуть два направляющих штифта, снятых ранее, в технологические отверстия и, затягивая их, сдвинуть барабан с посадочного пояска фланца полуоси.

4. Щеткой по металлу очищаем от пыли и грязи тормозной цилиндр, колодки, стяжные пружины и планку. Удаляем все сжатым воздухом.

5. С помощью большой отвертки отсоединяем конец нижней стяжной пружины и затем снимаем ее.

6. Аналогично отсоединяем конец верхней стяжной пружины.

7. Нажимаем на чашку опорной стойки и, повернув на 90°, снимаем ее и пружину.

8. Снимаем переднюю тормозную колодку.

9. Окончательно снимаем верхнюю стяжную пружину и распорную планку.

10. Аналогично снимаем чашку опорной стойки задней тормозной колодки.

11. Снимаем заднюю тормозную колодку.

12. Отсоединяем наконечник троса привода стояночного тормоза от рычага и окончательно снимаем колодку. Выбрасываем изношенные колодки в отходы.

13. Берем новую заднюю тормозную колодку, подсоединяем к ее рычагу наконечник троса привода стояночного тормоза и устанавливаем ее на опорную стойку.

14. Вставляем внутреннюю чашку, …

… и наружную чашку. Поворачиваем ее на 90º.

15. Устанавливаем распорную планку…

… и аналогичным образом переднюю тормозную колодку.

16. Устанавливаем при помощи отвертки верхнюю…

… и нижнюю стяжные пружины.

17. Очищаем внутренние поверхности барабана и посадочные поверхности фланца полуоси от коррозии и продуктов износа. Смазываем посадочный поясок фланца полуоси графитной смазкой или смазкой ЛСЦ-1.

18. Устанавливаем тормозной барабан на место и закрепляем его двумя направляющими штифтами.

19. Нажимаем несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

20. Устанавливаем на место колесо. Проверяем легкость его вращения.

21. Регулируем стояночный тормоз, для этого:

  • Опускаем рычаг до упора.
  • Регулировочной гайкой натягиваем трос так, чтобы полный ход рычага вверх при усилии 40 кгс составлял 2 — 4 щелчка сектора.
  • При полностью опущенном рычаге, колеса должны вращаться свободно, без заеданий.

Видеообзор процедуры замены тормозных колодок задних колес ВАЗ-2106 / ВАЗ-2103

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена заднего тормозного цилиндра ваз 2106

Главный тормозной цилиндр ваз 2106

Система тормозов автомобиля относится к системам его жизнеобеспечения и потому любые неисправности системы сразу подлежат ремонту.

Рассматривая такую операцию, как — главный тормозной цилиндр ВАЗ 2106 ремонт, необходимо предварительно убедиться, что именно он является виновником неисправности.

Замена

Открутите и снимите рабочую соединительную трубочку рабочих цилиндров с переднего суппорта(см. Ремонт тормозных цилиндров передних колес.

Надовите отверткой на фиксатор и при помощи наставки из мягкого металла выбейте колесный цилиндр из суппорта.

Обратите внимание на наличие фиксатора на новом тормозном цилиндре . Если такового не окажется, то переставьте его со старого.

Установка тормозного цилиндра выполняется в обратном порядке. После установки суппорта на авто прокачайте тормозную систему от воздушных пробок.

Для замены тормозного цилиндра сзади необходимо снять тормозной барабан.

Подцепите отверткой и снимите с опоры сначала одну, далее другую нижнюю кромку колодки и сместите их вниз.

Далее нам необходимо ключом на 10 открутить штуцер тормозной трубочки. Чтобы тормозная жидкость не вытекала закройте трубочку защитным резиновым колпачком.

Трещоткой с головкой на 10 отверните болты крепления тормозного цилиндра к щиту и вытащите цилиндрик.

Новый цилиндр устанавливается в обратном порядке. После сборки узла не забываем прокачать тормозную ситсему от остатков воздуха. Иначе эффективность работы тормозной системы будет снижена.

Ремонт тормозной системы по ссылке.

Ремонт

Для удобства можем отсоединить тормозной бачок от ГТЦ. После этого, можно по очереди откручивать стопорные винты. Сначала откручиваем стопорный винт первый от пробки цилиндра, откручивая второй винт, придерживаем поршень от «вылета».

Поршень привода передних тормозов «выскачет» с цилиндра без проблем. А вот второй поршень (привод задних тормозов) с манжетами придется вытряхнуть с тормозного цилиндра. Все, что удалось достать с тормозного цилиндра, последовательно раскладываем. Картина у Вас должна получиться, такая же, как и на фотографии 10. Что должно Вам помочь правильно собрать детали главного тормозного цилиндра.

После того, как внутренности вынуты, осматриваем состояние зеркала в самом цилиндре. При наличии следов коррозии, глубоких царапин и раковин на зеркале, следует выкинуть ГТЦ в металлолом. Так как дальнейший ремонт будет нести кратковременный результат, и цилиндр проработает еще неделю, две или месяц, и напомнит о себе вновь.

Если с цилиндром все ок, то тогда можно приступать к замене манжетов. После того, как все манжеты поменяны, можно заправлять поршеньки с пружинами в корпус, предварительно смазав манжеты тормозной жидкостью. Устанавливаем стопорные винты. При помощи отвертки (имитируем нажатие педали) проверяем работу цилиндра.

Закрепляем патрубки бачка и устанавливаем ГТЦ на автомобиль. Гайки тормозных трубок не затягиваем, заливаем в бачок тормозную жидкость и ждем, когда она начнет проходить через штуцера. Сначала жидкость будет выходить с пузырьками воздуха, а когда жидкость пойдет без пузырьков, можно затягивать штуцера. При благоприятных условиях тормозную систему после этого можно не прокачивать. И если все-таки систему придется прокачать, то сделать это будет значительно проще.

Сборка

После разборки главного цилиндра, произведите тщательный визуальный осмотр и проверьте все детали на наличие дефектов, царапин, трещин и всевозможных сколов. Наличие всех этих деффектов не допускается.

При каждой разборке главного цилиндра, независимо от состояния уплотнительных колец их необходимо заменять на новые.

При сборке главного цилиндра, смазывайте все детали чистой тормозной жидкостью той же марки, что вы используете.

Прокачка

Воздух, который попал в гидропривод тормозов при замене трубопроводов, шлангов, уплотнительных колец или отсутствием герметичности тормозной системы, вызывает увеличение хода педали тормоза, а так же ее “мягкость” и существенно снижает эффективность торможения.

Во время удаления воздуха необходимо поддерживать оптимальный уровень тормозной жидкости в бачке гидропривода тормозов.

При отсутствии воздуха в тормозной системе педаль тормоза не должна проходить более чем 1/2–3/4 всего своего хода.

Для того, чтобы исключить какое либо влияние вакуумного усилителя и регулятора давления на прокачивание гидропривода тормозов, удаление воздушных пузырей необходимо проводить при неработающем двигателе и нагрузке задних колес.

Чтобы прокачать тормозную систему и удалить из нее воздушные массы необходимо произвести следующие действия (необходимо чтобы был помощник, который бы нажимал на педаль тормоза):

Для начала убедитесь, что все узлы привода тормозов и их соединения герметичны, проверьте и заполните при необходимости бачок до оптимального уровня тормозной жидкостью марки “Нева” или “Томь”.

Далее очень тщательно очистите от грязи, пыли и прочих загрязнений штуцеры для того, чтобы удалить воздух и снимите с них защитные колпачки.

Воздух сначала удаляют из одного контура, потом из другого. Начинать необходимо каждый раз с наиболее удаленного колеса относительно главного цилиндра, который находится под капотом ( это получается заднее правое колесо).

Снимите переднее колесо и наденьте на головку штуцера резиновую шлангочку 1, а другой конец шланга выпустите в какой-нибудь сосуд 2 (желательно прозрачный), который частично заполнен жидкостью.

После этого, резко нажав на педаль тормоза где-то 3–5 раз, с интервалом между нажатиями 2–3 секунды, отверните на половину или 3/4 оборота штуцер при нажатой педали.

Далее, продолжая нажатия на педаль, вытесните находящуюся в тормозной системе жидкость вместе с воздухом.

Теперь, после того, как педаль тормоза достигнет крайнего утопленного положения и течение жидкости из шланга прекратится, необходимо завернуть штуцер выпуска воздуха до полного отказа. Эти нехитрые операции нужно повторять до тех пор, пока не закончится выход пузырьков воздуха из шланга.

Протрите насухо штуцер и наденьте обратно защитный колпачок. Повторите данные операции для остальных колес, причем сначала на втором колесе этого же контура, а следом последовательно на обоих колесах второго контура. Перед прокачкой каждого последующего колеса проверяйте уровень тормозной жидкости в бачке. При необходимости доливайте его до уровня. Ни в коем случае не допускайте опустошение бачка, иначе придется проводить прокачку тормозов заново.

Так же может встретиться такой случай, когда при длительном удалении воздух все продолжает выходить из шланга в виде пузырьков. Это значит, что он где-то проникает в систему через возможные повреждения в трубопроводах, т.е. из-за недостаточной герметичности соединений или же вследствие неисправности главного или колесных цилиндров.

Если Вы удаляете воздух на автомобиле, тормозная система которой работала достаточно длительный срок, то находящуюся в системе тормозную жидкость замените новой.

Александр Молоков/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с отечественным и зарубежным автопромом. Уверен вы найдете для себя немало полезной информации. С уважением, Александр Молоков.

Понравилась статья? Поделиться с друзьями:
Volog-damaz.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
