Замена поршней ваз 2106

Статья «Поршни — замена» из раздела «Силовой агрегат — Ремонт двигателя» инструкции по ремонту автомобилей ВАЗ-2106 «Жигули» 1976-2006 годов выпуска.

Замена поршней ваз 2106

Поршни — замена

Для выполнения работы потребуются оправки для снятия поршневого пальца и обжатия колец.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем с двигателя головку блока цилиндров (см. «Прокладка головки блока цилиндров — замена»).

4. Отворачиваем гайки крышек шатунов (не снимая коленчатого вала) и выталкиваем поршень с шатуном из блока цилиндров (см. «Коленчатый вал — снятие и установка»).

5. Вынимаем из крышки шатуна сталеалюминиевый вкладыш.

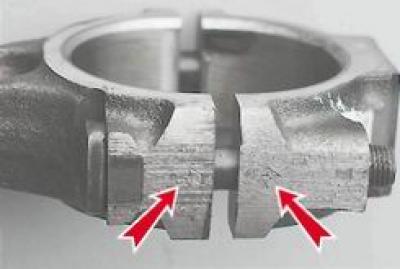

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

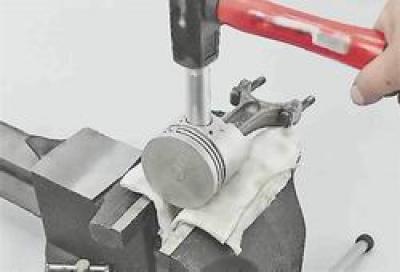

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Подбор деталей шатунно-поршневой группы

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя должен составлять 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор — 0,15 мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и E) через 0,01 мм, а по диаметру отверстия под поршневой палец — трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, С и E. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

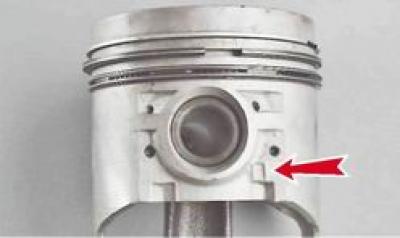

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка «П», которая должна быть направлена к передней части блока цилиндров.

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

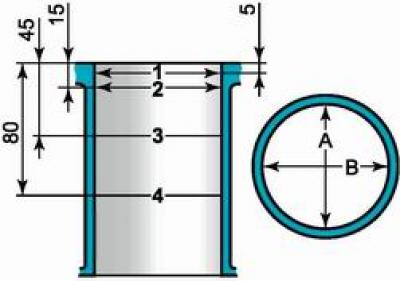

Схема измерения диаметров цилиндра: 1, 2, 3 и 4 — номера поясов; А и В — направления измерений

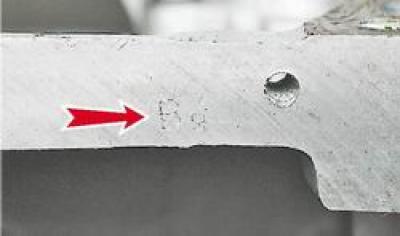

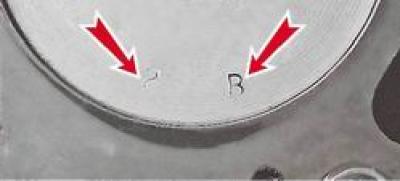

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и E. Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя — первая категория, зеленая — вторая, красная — третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться от простого нажатия большого пальца руки и не выпадать при вертикальном положении пальца.

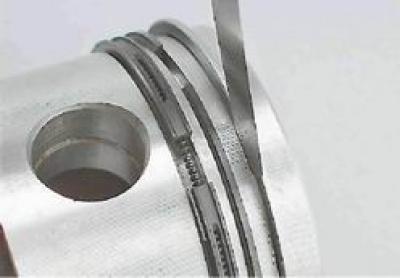

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в табл. 8.1.3 (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Таблица 8.1.2. Размеры основных сопрягаемых деталей двигателя

Таблица 8.1.3. Зазоры в сопряжении канавок и поршневых колец

Таблица 8.1.4. Зазоры в замках поршневых колец

Сборка шатунно-поршневой группы

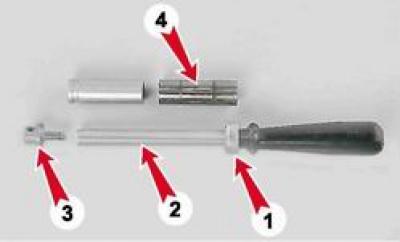

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

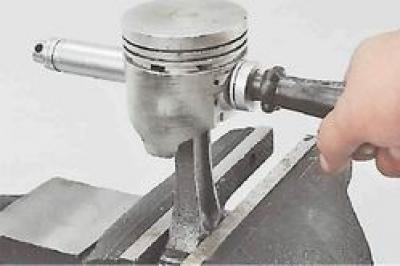

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

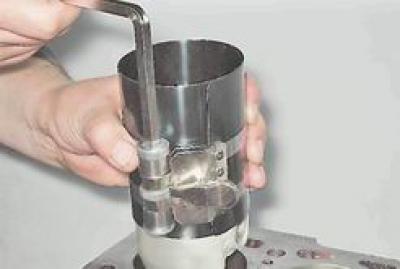

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР», она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в BMT) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»). Проверяем свободное вращение кривошипно-шатунного механизма.

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

Правильная замена поршневой на ваз 2106

Давление рабочих газов, после воспламенения топливной смеси превышает 60 кг./см 2 , что создает осевую нагрузку более 3000 кг. и боковую нагрузку до 250 кг. Высокая температура вносит свою лепту в ускорение процесса разрушения, когда требуется замена поршня ВАЗ 2106.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду.
Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз).
Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца.
Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106.
Лучше делать это при появлении первых симптомов:

  • повышенный расход масла;
  • снижение компрессии;
  • уменьшение тяги.

Эксплуатация автомобиля с проявлениями износа, может привести к таким повреждениям, которые потребуют капитального ремонта, отчего многократно возрастет цена.

Как демонтировать поршневую самостоятельно

В первую очередь необходимо тщательно вымыть двигатель, так как после разборки сложно будет предотвратить попадание песчинок и грязи внутрь. Двигатель нужно положить на прочный стеллаж высотой удобной для работы.
Подготовить ветошь, набор инструментов и приспособлений:

  • торцевые, накидные ключи и головки10 мм.,12 мм.,13 мм.,14 мм.,17 мм.,19 мм.,22 мм., и ключ36 мм.;
  • набор тонких плоских щупов;
  • нутромер;
  • микрометр;
  • штангенциркуль;
  • динамометрический ключ;
  • приспособление для сжатия колец на поршне;
  • втулка для установки поршневых пальцев;
  • газовая горелка;
  • молоток;
  • керн;
  • переносная лампа;
  • большая плоская отвертка.

Совет: Перед разборкой своими руками керном помечаются все детали, и делается фото начального расположения с номерами и метками съемных деталей для возможности установки на свое место в случае их пригодности.

Последовательность разборки

  • Двигатель со снятыми головкой, поддоном и боковыми крышками ложится на бок для возможности доступа к поршням и шатунам. Гаечным ключом36 мм. коленчатый вал проворачивается в положение максимального выдвижения гаек пары шатунов.
  • Головкой и длинным воротком нужно открутить по две гайки, крепящие крышку шатуна первого и четвертого цилиндров, можно любого, но более правильно соблюдать выбранную последовательность. Легким постукиванием молотка крышка сдвигается с места, что позволит без усилий ее снять со шпилек.
    Желательно предварительно с этапами работы познакомиться по видео.

Совет: Крышки и шатуны составляют пару, при их изготовлении окончательная расточка посадочного отверстия производится в собранном виде, поэтому они метятся номером цилиндра и не могут заменяться. Нужно следить, чтобы номера при сборке совпадали и были направлены в одну сторону.

  • Деревянной рукояткой молотка, упираясь в шпильку, шатун с поршнем выталкивается наружу через верхнюю плоскость блока цилиндров. Коленчатый вал проворачивается в положение максимального выдвижения гаек двух других шатунов.
    Аналогично разбираются все четыре поршня. Раскручиваются коренные подшипники, и снимается коленчатый вал для визуального осмотра.

Внимание: Крышки коренных подшипников имеют обозначение рисками, очень важно ставить их только на свое место, так как они не взаимозаменяемы, этого требует технология расточки и инструкция сборки.

  • Снимаются вкладыши с шатунов и крышек. При ремонте ВАЗ 2106 замена поршневых колец производится, начиная с верхнего компрессионного, последовательно снимаются все кольца с поршней, втулкой выбиваются поршневые пальцы.
    Если есть возможность, лучше воспользоваться прессом. Детали, блок промываются керосином, обдуваются сжатым воздухом, каналы охлаждения и смазки продуваются.
  • Шлифованные поверхности протираются и проверяются на наличие повреждений. Для осмотра используется переносная лампа, меняя угол освещения удобно рассмотреть мелкие царапины.
    Трещины не допускаются, при их обнаружении придется заменять детали с браком, в том числе и блок.
  • Измерение износа производится нутромером в четырех плоскостях, расположенных от верхней плоскости на расстоянии 5мм., 15 мм., 50 мм. и 90 мм. В каждой плоскости производится два замера в перпендикулярных направлениях.

Схема плоскостей измерения диаметра цилиндров

  • В зоне первой плоскости цилиндр практически не изнашивается, поэтому разница размеров покажет степень износа. Если износ превышает 0, 15 мм., или на стенках цилиндров имеется выработка или царапины, блок необходимо расточить до их полного удаления и довести до нужного размера и класса чистоты хонингованием.

Когда необходима замена поршней на ВАЗ 2106 расточка цилиндров производится в один из пяти стандартизованных размеров, определяющих класс точности, обозначаемых латинскими буквами:

  • A 79,00-79,01 мм.;
  • B 79,01-79,02 мм.;
  • C 79,02-79,03 мм.;
  • D 79,03-79,04 мм.;
  • E 79,04-79,05 мм.

После расточки цилиндров определяется размер подходящих ремонтных

Размеры ремонтных поршней, шатунов, поршневых колец и пальцев

  • Юбка поршня имеет овальную форму, а по высоте коническую к верху, поэтому точный замер получится только на линии перпендикулярной оси пальца на уровне52,4 мм. от поверхности днища.
  • Гарантированный зазор, когда производится замена поршней ВАЗ 2106, в цилиндрах должен быть 0,05-0,07 мм., что достигается хонингованием. Выполнить эту операцию могут только профессионалы в мастерских, имеющих точный расточный станок и специальную оснастку.
  • Шатуны и крышки не должны иметь рисок, задиров, если вкладыш провернуло, шатун станет непригодным, его нужно будет заменить. Если коленчатый вал не нужно перешлифовывать, в шатуны вставляются номинальные вкладыши. Если шейки нужно шлифовать, ставятся ремонтные вкладыши в зависимости от уменьшения диаметра шейки коленчатого вала на 0,25 мм.,0,50 мм.,0,75 мм. и1,00 мм. Шатунные вкладыши одного размера взаимозаменяемы.
Читайте также  Редукционный клапан давления масла ваз 2112

Подбор деталей одного размера, их совмещение

Выбирая поршневой палец, нужно руководствоваться цветными метками на торце пальцев, обозначающими три категории с разницей диаметров в четыре микрона:

  • Синяя 21,970-21,974 мм.;
  • Зеленая 21,974-21,978 мм.;
  • Красная 21,978-21,982 мм.

Поршневой палец смазывается моторным маслом и должен входить в отверстие бобышки поршня от небольшого усилия пальцев, и не должен выпадать под действием собственного веса. Если палец третьей категории выпадает, нужно заменить поршень.
Подобранные поршни должны отличаться по весу не более чем на 2,5 грамма. Масса обычно указывается на днище.
При необходимости, можно подгонять вес, протачивая поршень в местах, указанных стрелками. Глубина проточки, при этом, не должна превышать 4,50 мм. от номинала 59,4 мм.

Места возможного удаления металла для подгонки веса поршня

  • Когда поршни шатуны и пальцы подобраны и проверены, можно их собирать. Для этого головка шатуна нагревается газовой горелкой до 240 0 С, (до темно малинового цвета), на шатун надевается поршень, палец вставляется оправкой.
    Нужно запрессовывать очень быстро и точно, так как после остывания шатуна палец сдвинуть очень сложно. Оправка и палец должны быть подготовлены, лежать в удобном месте.

Совет: В случае непредвиденной задержки, например случайное выпадение пальца, лучше повторить нагревание.

  • После остывания шатуна нужно приспособлением с упором и индикатором проверить прочность установки пальца, он должен оставаться неподвижным при воздействии нагрузки в 4000 ньютон. Если индикатор зафиксирует сдвиг, придется ставить другой шатун с меньшим отверстием.
  • Чтобы определить, нужна ли замена поршневых колец ВАЗ 2106, кольца проверяются на пригодность по зазору в замке, он не должен превышать 0,45 мм., для этого кольцо вставляется в цилиндр на глубину около 50 мм., для избегания перекоса можно воспользоваться поршнем, и щупом замеряется зазор замка.

Посадка колец в канавки тоже должна иметь определенный зазор, который проверяется щупом:

  • Верхнее компрессионное кольцо 45-80 мкм.;
  • Второе компрессионное 25-60 мкм.;
  • Маслосъемное кольцо 20-55 мкм.

В поршнях конструктивно решен вопрос плавного перехода в.м.т. путем смещения отверстия под палец на 1,2 мм. относительно оси симметрии вперед по движению. Поэтому на поршнях ставится метка, стрелка или буква «П», которая определяет сторону, которая должна направляться при сборке вперед.

Установка поршней и крепление шатунов

  • На поршнях последовательно устанавливаются маслосъемное, второе и первое компрессионные кольца. Замена поршневых колец на ВАЗ 2106 требует особого внимания, так как чугунные кольца очень хрупкие и небольшая ошибка при разжимании может привести к поломке.
    Кольца поворачиваются стороной с меткой «Верх» или фаской в сторону днища, выжимаются на огневой пояс, затем проталкиваются к своей проточке.
  • Кольца при этом практически не разжимаются, а только обеспечивается возможность перемещения по поверхности поршня. Замок первого кольца поворачивается на тридцать градусов от оси пальца, остальные кольца ставятся с расположением замков под 120 градусов относительно друг друга.
    Такое расположение обеспечит равномерность износа стенок цилиндров. Поршни и вкладыши смазываются машинным маслом, кольца стягиваются оправкой, поршни поочередно вставляются в соответствующие цилиндры. Шатуны поворачиваются меткой вперед и одеваются на шейки коленчатого вала.
  • В крышки шатунов вставляются вкладыши выступом в паз, смазываются и крышки одеваются на шпильки своих (по меткам) шатунов. Гайки наживляются и закручиваются динамометрическим ключом с одинаковым усилием 12,7 Н/м. Так производится замена поршневой группы ВАЗ 2106.

Совет: Номера на шатунах и крышках должны располагаться с одной стороны.

Выполнить замену поршневой самостоятельно вполне возможно, нужно только очень внимательно следовать требуемой последовательности.

Поршни — замена ВАЗ-2106

Для выполнения работы потребуются оправки для снятия поршневого пальца и обжатия колец.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем с двигателя головку блока цилиндров (см. «Прокладка головки блока цилиндров — замена»).

3. Снимаем поддон картера двигателя (см. «Поддон картера двигателя — снятие и установка»).

4. Отворачиваем гайки крышек шатунов (не снимая коленчатого вала) и выталкиваем поршень с шатуном из блока цилиндров (см. «Коленчатый вал — снятие и установка»).

5. Вынимаем из крышки шатуна сталеалюминиевый вкладыш.

На шатуне и крышке клеймением нанесен номер цилиндра, в который они устанавливаются.

6. Устанавливаем шатун в тиски и снимаем с поршня два компрессионных и одно маслосъемное кольцо с расширителем.

7. Через оправку выпрессовываем палец из шатуна и снимаем поршень.

Аналогично снимаем поршни остальных цилиндров.

Перед установкой на шатун поршневой группы необходимо подобрать ее детали.

Подбор деталей шатунно-поршневой группы

1. Подбираем поршень к цилиндру. Расчетный зазор между цилиндром и поршнем двигателя должен составлять 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор — 0,15 мм. Диаметр поршня измеряем в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня. По наружному диаметру поршни изготавливаются пяти классов (А, В, С, D и E) через 0,01 мм, а по диаметру отверстия под поршневой палец — трех категорий через 0,004 мм. В запасные части поставляются поршни групп А, С и E. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

Для правильной ориентировки поршня относительно цилиндра на стенке поршня (рядом с бобышкой) выполнена метка «П», которая должна быть направлена к передней части блока цилиндров.

Диаметр цилиндра измеряем нутромером в четырех поясах, как в продольном, так и в поперечном направлении двигателя.

В зоне пояса 1 цилиндры практически не изнашиваются. Поэтому по разности замеров в первом и остальных поясах судим о величине износа цилиндров.

Схема измерения диаметров цилиндра: 1, 2, 3 и 4 — номера поясов; А и В — направления измерений

Цилиндры по диаметру разбиты через 0,01 мм на пять классов: А, В, С, D и E. Класс цилиндра выбит на нижней плоскости блока.

2. Подбираем палец к поршню. Палец установлен в верхней головке шатуна с натягом и свободно вращается в бобышках цилиндра. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категории указываются цветной меткой на торце пальца: синяя — первая категория, зеленая — вторая, красная — третья. Сопряжение поршневого пальца и поршня проверяем, вставляя поршневой палец (смазанный моторным маслом) в отверстия бобышек поршня. Поршневой палец должен устанавливаться от простого нажатия большого пальца руки и не выпадать при вертикальном положении пальца.

3. Проверяем зазор между канавками и поршневыми кольцами. Зазоры должны соответствовать величинам, приведенным в табл. 8.1.3 (см. ниже). Увеличенный зазор приводит к быстрому износу (разбиванию) канавок поршня.

Таблица 8.1.2. Размеры основных сопрягаемых деталей двигателя

Сопрягаемые детали

Размеры деталей, мм

Поршень — цилиндр (для двигателя ВАЗ-2103)

Поршень — цилиндр (для двигателей ВАЗ-2106, ВАЗ-21011)

Поршневой палец — поршень

1-я категория (синяя метка)

2-я категория (зеленая метка)

3-я категория (красная метка)

Поршневой палец — верхняя головка шатуна

Таблица 8.1.3. Зазоры в сопряжении канавок и поршневых колец

Сопрягаемые детали

Размеры деталей, мм

Высота кольца

Ширина канавки

Верхнее компрессионное кольцо — канавка поршня

Нижнее компрессионное кольцо — канавка поршня

Маслосъемное кольцо — канавка поршня

Таблица 8.1.4. Зазоры в замках поршневых колец

Наименование кольца

Величина зазора, мм

Верхнее компрессионное кольцо

Нижнее компрессионное кольцо

Сборка шатунно-поршневой группы

1. Надеваем палец 4 на оправку 2, не затягивая сильно упор 3.

2. Палец шатуна охлаждаем в морозильной камере. Нагреваем верхнюю головку шатуна до 240°С паяльной лампой или промышленным феном, зажимаем шатун в тисках и надеваем на него поршень (метка «П» на поршне должна находиться со стороны отверстия для выхода масла на нижней головке шатуна).

3. Проталкиваем установленный на оправку палец в отверстия бобышек поршня и верхнюю головку шатуна до упора кольцевого пояска 1 на рукоятке в поршень.

4. После охлаждения шатуна смазываем палец маслом для двигателя через три отверстия в каждой бобышке поршня и через зазор между бобышкой и шатуном.

5. Смазываем поршневые кольца и канавки маслом для двигателя. Устанавливаем на поршень кольца и ориентируем замки колец. Замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца должен быть направлен в противоположную сторону, а замок маслосъемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец. Нижнее компрессионное кольцо устанавливаем выточкой вниз. Если на кольце нанесена метка «ВЕРХ» или «ТОР», она должна быть направлена, к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться со стороны, противоположной замку кольца.

6. После установки колец устанавливаем коленчатый вал по метке (поршни 1-го и 4-го цилиндров должны находиться в BMT) и поочередно вводим поршни с кольцами и шатунами во 2-ой и 3-й цилиндры. При этом метки «П» на поршнях должны быть направлены в сторону передней части блока цилиндров. Для обжатия колец рекомендуется применять оправку, показанную на фото.

После этого устанавливаем на место шатунные вкладыши, предварительно смазав их и шейки коленчатого вала маслом для двигателя, и соединяем шатуны с шейками коленчатого вала. Крышки устанавливаем по меткам и затягиваем гайками моментом 43,4-53,5 Нм. Повернув коленчатый вал на 180°, соединяем с коленчатым валом шатуны 1-го и 4-го цилиндров. Проверяем легкость вращения коленчатого вала.

7. Установка остальных снятых деталей выполняется в обратной последовательности.

8. Заливаем в двигатель моторное масло (см. «Масло в двигателе — проверка уровня и замена»).

10. Регулируем натяжение цепи (см. «Цепь привода газораспределительного механизма — замена»).

11. Регулируем зазор между рычагами и кулачками распределительного вала (см. «Зазор между рычагами клапанов и кулачками распределительного вала — регулировка»). Проверяем свободное вращение кривошипно-шатунного механизма.

12. Регулируем натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка натяжения и замена»).

13. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

14. Заливаем в систему охлаждающую жидкость (см. «Охлаждающая жидкость — проверка уровня и замена»).

15. Запускаем двигатель и обкатываем его на холостом ходу в течение 20-30 минут, плавно увеличивая частоту вращения коленчатого вала до 2000 об/мин. Во время работы двигателя контролируем герметичность систем двигателя, давление масла, температуру охлаждающей жидкости. Если при работе двигателя обнаруживаются посторонние шумы, останавливаем двигатель для устранения причин их появления.

Замена поршней ваз 2106

Дело было так…
Машина, как я раньше говорил, не ехала 140 км/ч.
Со временем стала есть масло и коптить.

Решил я в общем поменять колечки.
Кольца я купил польские, в обычном магазине ЛадаДеталь.
Кольца — 1200 рублей.

Начал я классически — предпринял меры, чтоб снять головку, дальше снял головку.
Почитал в интернете, как менять кольца без снятия двигателя.
Оказалось, айн киндершпиль — мотор поднимается установкой домкрата под картер коробки переключения передач. То есть, под колокол.

Далее самое интересное — открутить поддон.
100 нецензурных выражений спустя я всё-таки достал 1й и 4й поршни.
Поставил кольца, опустил поршни вниз.
Тогда достал я значит 2 и 3 поршни. Сразу в глаза не бросилось, но когда снимал кольца с них,
оказалось, что лопнул разделитель компрессионных колец. Машина встала в гараже на 2 дня, пока не грянул вторник. Во вторник я съездил с дядей на Алмаз на авторынок. Раскрутил его аж на 5 к.
Набрал в т.ч.:
2 комплекта поршней, один комплект п.пальцев, два комплекта шатунных вкл. и один комплект коренных вкл.
Одна цепь, один маслонасос, и ещё почуть — на мотор 03-07 ГАИ спецсерия.

То есть, в тот же день я установил уже 4 новых поршня с кольцами, с 1 и 4 п. их пришлось снова снять — поршни заменены на новые все вместе…

Помните, я упоминал, что разворачивал буквой П не в ту сторону? в этот раз я их правильно поставил.
А именно, палец смещён от центра поршня на 2 мм, если развернуть, будет дисбаланс и мотор будет весь дрожать.

Когда я ставил всё назад, я матерился, как сапожник.
Особенно, поддон прикрутить, там, над балкой, 2 часа потратил по ощущению.
Утром следующего дня я с братом уже выставлял клапанные зазоры, натяжение, метки (угадайте порядок)
Зажигание…

Кстати, брат попал на 20000. Поехал неудачно на Бежике (Бежик секретная машина и не выступает на драйве). Добрая и честная, патрулирует нас, мать родная…

Задача была забрать девятку, которая порвала себе ГРМ. И отбуксировать домой. В итоге пацаны в девятке всю ночь провели в машине, так как Бежика эскортировали домой доблестные.

Сигареты и бухло кончилось, сушняк сбить было нечем. Мотор не грел — ГРМ то порван!
Короче, забрали их к полудню, ГАЗэлем уже.

Вкладыши на своём моторе пришлось поменять, но не коренные, так как коренные менять не вышло бы без снятия двигателя. Их что-то поело немного, они как-буд-то угодили в метеоритный дождь. Навеное, алюминиевая стружка от трения цепи, которое когда-то имело место.
Грязь из поддона слита и вымыта керосином. Масло же залито то-же самое. Отцежено тупо.
Потому что оно совсем новое было. Зацените, Масло «Хуйле». Не смейтесь, такое французское масло, Huile 10w-40 из Ашана. Эй, ты Хуйле туда залил?

В общем, немного обкатки.
На следующий день у дяди сломался ШРУС на 2114 и он заставил себя тащить домой где-то километров 10. Ну, надеюсь, мотор простит мне нарушение режима. Так уже можно 120 запросто мчать, я его просто жалею. Из сеточного хонинга стало зеркало кстати. Основная задача притереть новые вкладыши (0,25 снова).

Надеюсь, статья понравилась, много не пейте, а пьяными не едьте — доблестные честные повсюду!

Двигатель ВАЗ 2106 — самый мощный из моторов, устанавливавшихся на классические модели Волжского автомобильного завода. Диаметр поршня ВАЗ 2106 составляет от 78,94 до 79,79 мм. Такой разброс в размере детали связан с тем, что на заводе производятся силовые агрегаты пяти классов: А, B, C, D, E. Класс двигателя зависит от точного размера цилиндра. Для каждого класса блока цилиндров выпускаются соответствующие шатунно-поршневые группы.

Кроме того, существует 2 основных ремонтных размера цилиндров, под них также производятся соответствующие шатунно-поршневые группы. В результате, зайдя в магазин автомобильных запчастей, можно обнаружить 15 одинаковых с виду поршней, имеющих различный диаметр и предназначенных для одного и того же силового агрегата. Разобраться в этом многообразии довольно сложно, но при наличии знаний и специальных инструментов ошибиться в выборе невозможно.

Подбор запчастей

Перед походом в магазин необходимо выкатить автомобиль на светлое место или использовать для работы фонарь. Нужно открыть крышку моторного отсека (капот), подойти к машине со стороны левого переднего крыла и внимательно осмотреть левую вертикальную стенку блока цилиндров. Именно там, в самом центре, должна быть расположена заглавная латинская буква, обозначающая класс мотора.

Если буквы невидно, значит, двигатель загрязнен. Нужно очистить поверхность силового агрегата от грязи при помощи пескоструйного аппарата и посмотреть снова. Если и после этого буква не появится, значит, ее «съела» коррозия. В этом случае перед походом в автомагазин нужно приобрести нутромер и измерить при помощи этого инструмента реальные размеры каждого цилиндра. Случается, что некоторые мастера растачивают не все цилиндры при капремонте.

Не подвергавшиеся капитальному ремонту и не расточенные двигатели класса А имеют цилиндры диаметром от 79 до 79,01 мм, класса В — от 79,01 до 79,02, класса С — от 79,02 до 79,03, класса D — от 79,03 до 79,04, класса Е — от 79,04 до 79,05 мм. Оригинальные поршни для этих блоков имеют диаметр 78,93, 78,94, 78,95, 78,96 и 78,97 мм соответственно. Это приблизительные цифры, поскольку в реальности имеется допуск в 9 тысячных миллиметра.

Таблица размеров и допусков деталей двигателя ВАЗ классика

В магазины запчастей поставляются литые поршни классов А, С и D, предназначенные для нерасточенных моторов. Кованые поршни на ВАЗ 2106 изготавливаются на заказ и бывают любых размеров. Основные ремонтные размеры цилиндров мотора ВАЗ 2106 составляют 79,4 (первая расточка) и 79,8 мм (вторая расточка). Диаметры поршней для первой расточки в зависимости от класса (в миллиметрах):

Диаметры поршней для второй расточки:

Следует отметить, что поршни также разделяются на 3 категории по диаметру отверстия под поршневой палец, поэтому новые поршни нужно приобретать в сборе с пальцами. Отличить расточенный блок от нерасточенного непрофессионалу очень сложно, поэтому если капитальный ремонт мотора выполняется самостоятельно, нужно обязательно приобрести нутромер, а если это невозможно, то хотя бы брать с собой старые детали и сверять их с магазинными.

Замена поврежденных деталей без расточки

Часто случаются ситуации, когда из-за стука шатунов или залегания колец люди полностью разбирают мотор и растачивают его, тратя на это немалые силы и деньги. Однако если цилиндр обладает правильной круглой формой, не имеет царапин, задиров, трещин и его реальный износ не превышает 0,15 мм, то расточку и хонингование делать необязательно.

В остальных случаях достаточно просто поменять износившиеся детали. Для этого даже не нужно снимать силовой агрегат с машины, достаточно снять головку блока цилиндров (ГБЦ) и масляный картер. Обычно к подобному способу прибегают, когда требуется замена поршневых колец ВАЗ 2106. Порядок выполнения работ:

  1. Сначала снимается аккумулятор, отсоединяются провода от датчиков и свечей, выкручиваются свечи и снимается крышка трамблера.
  2. Затем сливается тосол, от ГБЦ и карбюратора отцепляются все шланги системы ОЖ и все тяги.
  3. Снимается воздушный фильтр и бензонасос.
  4. Снимается крышка ГБЦ и совмещаются метки на шкиве распредвала и корпусе подшипников.
  5. Ослабляются болт шкива распредвала и гайка натяжителя цепи, отверткой отжимается башмак и откручивается болт, крепящий шкив распредвала.
  6. Шкив снимается, а верхняя часть цепи крепится проволокой к радиатору.
  7. Откручиваются гайки и снимается корпус подшипников ГБЦ.
  8. После этого отвинчиваются болты ГБЦ и головка аккуратно убирается в сторону вместе с прокладкой.
  9. Выпускная труба (штаны) откручивается от КПП и отсоединяется от коллектора.
  10. Сверху поперек моторного отсека ставится крепкая доска и к ней крепится мотор.
  11. Откручиваются подушки движка и он приподнимается на 3 см.
  12. Сливается моторное масло, откручиваются болты картера и он отсоединяется от блока.
  13. Снизу откручиваются 2 болта и снимается масляный насос.
  14. После этого откручиваются гайки шатунных крышек, крышки снимаются и поршни в сборе с шатунами выталкиваются вверх ручкой молотка.

Сборка осуществляется в обратной последовательности. При этом каждый поршень следует вставлять при помощи специальной оправки. Метка «П» должна быть обращена вперед по ходу движения. Последовательность затягивания болтов ГБЦ и гаек корпуса подшипников можете посмотреть в интернете. Момент предварительной затяжки 10 болтов ГБЦ — 3,4-4,2 кгс.м, окончательной затяжки — 9,8-12 кгс.м. 11-й болт затягивается моментом 3,5 кгс.м.

Замена поршней и поршневых колец ваз 2107

19 декабря 2011

Замена поршневых колец и поршней ваз 2107 производится в тех случаях, когда увеличивается зазор между поверхностью кольца, поршня и рабочей поверхностью цилиндра, что в свою очередь сопровождается увеличением расхода масла, снижением мощности двигателя, а так же увеличивается расход топлива. Как правило износ поршней сопровождается и износом компрессионных колец, а так же возможно потребуется и расточка блока цилиндров. Полный ремонт с расточкой блока необходимо проводить в специализированной мастерской, так как выполнить подобные работы без наличия специальных навыков и опыта невозможно, максимум что можно сделать это снять и заменить поршня и поршневые кольца.

Для замены поршневых колец и поршней, автомобиль необходимо загнать на яму, вам потребуется стандартный набор инструментов. Порядок ремонтных работ выглядит следующим образом:

  1. Слейте с картера двигателя моторное масло, открутив сливную пробку на поддоне. Так же снимите поддон, отвернув торцовым ключом на десять болты его крепления.
  2. Снимите головку блока цилиндров, предварительно сняв воздушный фильтр, крышку головки блока и отвернув гайки крепления головки снимаем ее с блока.
  3. Снятие поршней производим поочередно, начиная с первого цилиндра. Отворачиваем гайки крепления шатунных крышек, снимаем с крышки сталеаллюминиевый вкладыш и выталкиваем вверх поршень в сборе с шатуном.
  4. Снимаем поршень в сборе с шатуном и крепим его в тисках. Поддев отверткой извлекаем два компрессионных и одно маслосъемное кольцо (в случае если поршня снимаются для замены колец, если требуется замена самих поршней, то кольца снимать нет необходимости). Подходяшей по диаметру металлической оправкой, выбиваем палец и снимаем поршень.

Замена поршневой после перегрева ВАЗ (классика). Сделай Сам!

Видео получилось очень длинное! Тот кто хочет много что узнать из того что не написано не в одной книжке,.

Состояние поршневой ВАЗ 2106 после 300 000 км пробега

Насчет давления масла. Так и знал что это будут спрашивать. Интересно было сколько людей в этом понимают

На этом процесс разборки завершен. Теперь необходимо подобрать новые поршня. Возьмите новый поршень и вставьте его в цилиндр, нормальный поршень должен медленно опускаться под своим собственным весом. Если поршень проваливается или же не идет, то он не подходит. Так же при подборе учитывайте, что внутренний диаметр цилиндра в начале будет несколько меньше, поэтому оценку производите где-то в средней части цилиндра.

Следующим этапом необходимо подобрать кольца. Вставьте кольцо в цилиндр и так же опустите немного вниз, чуть выше средней его части. Зазор между концами должен составлять не более 0.2мм или толщиной в два лезвия.

Далее необходимо подобрать под новый поршень палец. Смажьте палец моторным маслом и вставьте в поршень. Он должен вставиться от простого нажатия большого пальца и при вертикальном положение не должен выпадать. В головку шатуна, палец не должен входить свободно, его придется сажать на горячую.

После того, как все элементы подобраны, можно приступать к сборке. В первую очередь собираем поршень и шатун с пальцем. Для запресовки пальца потребуется специальная оправка и газовая горелка для нагрева головки шатуна. Порядок сборки выглядит следующим образом:

  1. Вставьте стопорное кольцо в бобышку поршня с одной стороны.
  2. Зажмите шатун в тиски, нагрейте его головку до 240°, оденьте поршень и вставьте с помощью оправки палец, который легко войдет в нагретую головку. Палец проталкивайте до тех пор, пока он не упрется в стопорное кольцо. Установите второй стопор.

На завершающем этапе сборки, установите два компрессионных и маслосъемное кольца. Смажьте кольца их конавки и шатун моторным маслом. Протолкникте сверху поршень в цилиндр и закрепите шатун к коленчатому валу. На этом ремонтные работы по снятию и замене поршней и поршневых колец ваз 2107 завершены.

Как заменить кольца на ваз 2106

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке. Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра.

Ремонт поршневой: на что следует обратить внимание

Современные материалы и технологии изготовления деталей позволяют эксплуатировать двигатель в очень напряженных режимах. Максимальная частота вращения коленчатого вала достигает ста оборотов в секунду. Поршень с шатуном при этом дважды за каждый оборот (двести раз в секунду) достигают скорости поступательного движения до 30 м./сек. и столько же раз полностью останавливаются, вызывая огромные циклические инерционные нагрузки (вес при таком ускорении увеличивается более чем в тысячу раз). Поэтому технологи стараются максимально облегчить поршень, изготавливают его из алюминиевого сплава с залитой стальной пластиной, компенсирующей тепловые деформации. Поршень имеет ребра жесткости и твердое анодирование, до огневого пояса, что предохраняет от прогорания днище и канавку верхнего компрессионного кольца. Трение уменьшается самыми прогрессивными марками масел с присадками. Но избежать износа невозможно, поэтому периодически, после определенного пробега производится замена поршневой ВАЗ 2106. Лучше делать это при появлении первых симптомов:

Эксплуатация автомобиля с проявлениями износа, может привести к таким повреждениям, которые потребуют капитального ремонта, отчего многократно возрастет цена.

Как демонтировать поршневую самостоятельно

В первую очередь необходимо тщательно вымыть двигатель, так как после разборки сложно будет предотвратить попадание песчинок и грязи внутрь. Двигатель нужно положить на прочный стеллаж высотой удобной для работы. Подготовить ветошь, набор инструментов и приспособлений:

  • торцевые, накидные ключи и головки10 мм.,12 мм.,13 мм.,14 мм.,17 мм.,19 мм.,22 мм., и ключ36 мм.;
  • набор тонких плоских щупов;
  • нутромер;
  • микрометр;
  • штангенциркуль;
  • динамометрический ключ;
  • приспособление для сжатия колец на поршне;
  • втулка для установки поршневых пальцев;
  • газовая горелка;
  • молоток;
  • керн;
  • переносная лампа;
  • большая плоская отвертка.

Совет: Перед разборкой своими руками керном помечаются все детали, и делается фото начального расположения с номерами и метками съемных деталей для возможности установки на свое место в случае их пригодности.

Последовательность разборки

  • Двигатель со снятыми головкой, поддоном и боковыми крышками ложится на бок для возможности доступа к поршням и шатунам. Гаечным ключом36 мм. коленчатый вал проворачивается в положение максимального выдвижения гаек пары шатунов.
  • Головкой и длинным воротком нужно открутить по две гайки, крепящие крышку шатуна первого и четвертого цилиндров, можно любого, но более правильно соблюдать выбранную последовательность. Легким постукиванием молотка крышка сдвигается с места, что позволит без усилий ее снять со шпилек. Желательно предварительно с этапами работы познакомиться по видео.

Совет: Крышки и шатуны составляют пару, при их изготовлении окончательная расточка посадочного отверстия производится в собранном виде, поэтому они метятся номером цилиндра и не могут заменяться. Нужно следить, чтобы номера при сборке совпадали и были направлены в одну сторону.

  • Деревянной рукояткой молотка, упираясь в шпильку, шатун с поршнем выталкивается наружу через верхнюю плоскость блока цилиндров. Коленчатый вал проворачивается в положение максимального выдвижения гаек двух других шатунов. Аналогично разбираются все четыре поршня. Раскручиваются коренные подшипники, и снимается коленчатый вал для визуального осмотра.

Внимание: Крышки коренных подшипников имеют обозначение рисками, очень важно ставить их только на свое место, так как они не взаимозаменяемы, этого требует технология расточки и инструкция сборки.

  • Снимаются вкладыши с шатунов и крышек. При ремонте ВАЗ 2106 замена поршневых колец производится, начиная с верхнего компрессионного, последовательно снимаются все кольца с поршней, втулкой выбиваются поршневые пальцы. Если есть возможность, лучше воспользоваться прессом. Детали, блок промываются керосином, обдуваются сжатым воздухом, каналы охлаждения и смазки продуваются.
  • Шлифованные поверхности протираются и проверяются на наличие повреждений. Для осмотра используется переносная лампа, меняя угол освещения удобно рассмотреть мелкие царапины. Трещины не допускаются, при их обнаружении придется заменять детали с браком, в том числе и блок.
  • Измерение износа производится нутромером в четырех плоскостях, расположенных от верхней плоскости на расстоянии 5мм., 15 мм., 50 мм. и 90 мм. В каждой плоскости производится два замера в перпендикулярных направлениях.

Схема плоскостей измерения диаметра цилиндров

  • В зоне первой плоскости цилиндр практически не изнашивается, поэтому разница размеров покажет степень износа. Если износ превышает 0, 15 мм., или на стенках цилиндров имеется выработка или царапины, блок необходимо расточить до их полного удаления и довести до нужного размера и класса чистоты хонингованием.

Когда необходима замена поршней на ВАЗ 2106 расточка цилиндров производится в один из пяти стандартизованных размеров, определяющих класс точности, обозначаемых латинскими буквами:

После расточки цилиндров определяется размер подходящих ремонтных

Размеры ремонтных поршней, шатунов, поршневых колец и пальцев

  • Юбка поршня имеет овальную форму, а по высоте коническую к верху, поэтому точный замер получится только на линии перпендикулярной оси пальца на уровне52,4 мм. от поверхности днища.
  • Гарантированный зазор, когда производится замена поршней ВАЗ 2106, в цилиндрах должен быть 0,05-0,07 мм., что достигается хонингованием. Выполнить эту операцию могут только профессионалы в мастерских, имеющих точный расточный станок и специальную оснастку.
  • Шатуны и крышки не должны иметь рисок, задиров, если вкладыш провернуло, шатун станет непригодным, его нужно будет заменить. Если коленчатый вал не нужно перешлифовывать, в шатуны вставляются номинальные вкладыши. Если шейки нужно шлифовать, ставятся ремонтные вкладыши в зависимости от уменьшения диаметра шейки коленчатого вала на 0,25 мм.,0,50 мм.,0,75 мм. и1,00 мм. Шатунные вкладыши одного размера взаимозаменяемы.

Замена Колец Ваз 2106 Не Снимая Двигатель

замена поршень кольца VAS 2106 нет удаление двигатель

замена поршневые кольца. ВАЗ-21012107 Когда из выхлопной трубы вырываются клубы голубого дыма, люди приходят в себя
грустные мысли. Ничего не поделаешь, ремонт двигателя мерзкий, но неизбежный
шаг в текущую жизнь машины.

В двигателях Lada, которые пробежали около 100 тыс. Км, он заметно изношен
поршневая группа. Признаки этого чрезмерного расхода газа, компрессии
двигатель ниже 10 кгс / см2, самый высокий расход масла (от отметки до максимума мин в год
1000 км пробега), серые выхлопные газы. Вы в этом случае
Расход масла после замены классического сальника клапана миниатюрен
необычно. В то же время часто можно сделать замену поршневые кольца, нет
удаление двигатель от машины. При этом только новые прокладки под
блок головы и поддон.

Другие бесполезные детали будут разобраны. Мы делаем работу на канаве, как это называется полет. С помощью специального инструмента
полезны динамометрический ключ и зажимной инструмент поршневые кольца. Снимите аккумулятор, корпус воздушного фильтра, карбюратор,
распределитель, вентиляционный шланг и слив масла из моторного отсека.

При заполнении радиаторов мы также снимаем шланг. антифриз
залейте в радиатор, пока не кончатся шланг и фитинг. Заправка
конечно, чтобы ускорить, создав небольшое избыточное давление в радиаторе, крапиву, с
с использованием устройства, описанного в ZR, 2000, 10, p.

203. Задняя часть защитного пуска крепится к впускному коллектору с помощью гайки 13. Обычно она крепится болтами с помощью шпильки. При всем этом сквозной
отверстие в выпускном коллекторе

Нижняя часть экрана стартера закреплена через
рым-болт 10 к кронштейну на опоре двигателя. Чтобы снять поддон, поднимите двигатель над поперечным элементом. Согните автомобиль к переднему левому колесу. Замена

замена поршни на двигатель ваз 2101 213 1,7 л.

Мой блог на Драйве 2.
упор в головках болтов, крепящий поддон в области масляного фильтра и плавно
опустить машину.

Левая подвеска двигателя сойдет с подушки. В
вставьте блок соответствующей толщины в полученный зазор. Убираем упор. Если вы не собираетесь менять вставки на новые, не путайте их.

Вы можете найти степень износа цилиндров с достаточной точностью без
Штангенциркуль: используйте верхнее компрессионное кольцо и набор датчиков. Но сначала
мы очищаем углерод в верхней части цилиндра. Износ цилиндра составляет (S2-S1) / 3.14. Если оно меньше 0,15 мм, имеет смысл
заменить изношенные кольца на номинальные. Обязательно проверьте наличие новых колец в цилиндре.

Замена колец ВАЗ 2106 без снятия двигателя.

За это ты
установите их в верхней, нерабочей части цилиндра. На некоторых кольцах
Вы должны будете подать файл джига. Разрывы в изношенных цилиндрах
соединений кольца должен лежать во время:
0,300,45 мм 1-е сжатие
0,250,40 мм 2-й компрессионно-масляный скребок
Для изношенных цилиндров лучше всего сосредоточиться на самых маленьких цифрах. Перед установкой мы несем кольца по канавкам поршня.

Если есть
кольцо кусается, затем натрите его листом тонкой наждачной бумаги,
положил на стекло. Рекомендуемые зазоры для поршня указаны в
Рис. 1. Установите кольца на поршень. 2-го зажимного кольца (с углублением внизу) достаточно
трудно не сломать! Размещаем кольцевые соединения на поршнях в соответствии с рис.

5. Перед установкой поршней очистите стыковочную поверхность блока от остатков
прокладки и сажа. Подводим две лопасти коленвала к нижней мертвой точке. Мы щедро смазываем цилиндр и поршень моторным маслом. Установить в шатун
половину вкладыша и смажьте его моторным маслом.

Вставьте поршень в
цилиндр. Вставьте второй поршень и установите соответствующие крышки шатунов
Вставки. Поверните коленчатый вал на 180 и установите два других
поршень. Затянуть гайки крышки шатуна до 4,45,5 кгс. М.

Мы очищаем поверхность соединения головки блока от остатков сажи и прокладки. Установите прокладку на направляющие втулки, на ее поверхность головки блока и
Мы осуществляем следующую сборку мотора. При этом обратите внимание, что болты старого стандарта
следует затягивать в два этапа: изначально до 3,44,2 кгс. М, то пока
9 812,1 кгс М, а новые в четыре этапа: изначально до 4,1 кгс. М тогда
до 7,18,7 кгс.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
