Отзыв владельца Лада 21013 — своими руками. Продолжу описание своего изучения автошки. Данная страничка бортовика будет более интересна тем, кто так же как и я только начинает самостоятельное освоение авто. Для спецов, все нижеописанное сводится к этому: «заменил сцепление, снял и помыл коробку, вылезли проблемы, что можете подсказать» Ранее…

Замена кпп ваз классика

Замена сцепления, снятие и установка КПП

Продолжу описание своего изучения автошки.
Данная страничка бортовика будет более интересна тем, кто так же как и я только начинает самостоятельное освоение авто. Для спецов, все нижеописанное сводится к этому: «заменил сцепление, снял и помыл коробку, вылезли проблемы, что можете подсказать»

Ранее были описаны возникшие симптомы, которые указывали на неисправность в трансмиссии, а именно сцеплении. Ни разу я не видел, как его меняют, поэтому полез в гуглю и довольно быстро получил представление о последовательности замены сцепления. Меня несколько насторожило, что везде для того чтоб открутить 2 верхних болта КПП используют головку на 19 карданчик и 0.5м удлинитель, такого у меня нет. Поэтому я начал именно с 2-х верхних болтов, оказалось, что их можно прекрасно открутить обычным рожково-накидным ключом на 19 со слегка отогнутой накидной частью

после того как получилось послабить 2 верхних болта, и я понял, что смогу их выкрутить начал все разбирать в такой последовательности:

замена сцепы
Для начала рекомендуют отключить “-” аккумулятора
1) Убедиться в возможности открутить 4 болта на 19 крепления коробки к блоку цилиндров

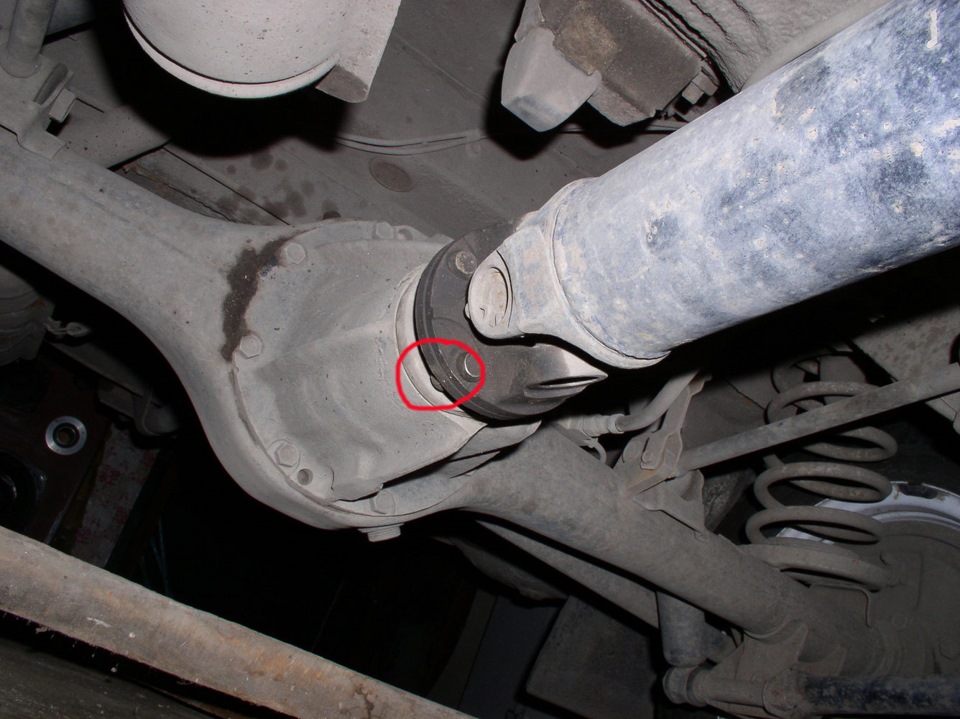

2) Пометить взаимное расположение фланца кардана и редуктора заднего моста

3) Рожковым ключом на 13 открутить 4 гайки фланца кардана, придерживая отверткой головки болтов
4) Головкой на 13 открутить 2 гайки крепления подвесного подшипника (резиновая шайба, метал шайба, гровер, гайка 13)

5) Снять защитный пыльник и сместить его от эластичной муфты
6) Сместить фланец кардана вниз и аккуратно вытянуть кардан из эластичной муфты отвести назад.

7) Перебираемся в салон и снимаем рычаг переключения передач с КПП
Для этого сжимается резинка пыльник и тонкой отверткой подковыривается пластмаска и извлекается из ручки вниз в сторону коробки, затем снимается ручка (просто тянем ее на себя, слегка проворачивая вдоль оси).
8) Крестовой отверткой выкручиваются 4 самореза накладки, снимается накладка.
9) Из под машины ключом на 10 открутить болты защиты коробки (болт, гровер) 4 шт. у меня 2-х верхних болтов не было
10) Снять пружину с вилки сцепления и ключом на 13 открутить 2 болта крепления цилиндра сцепления

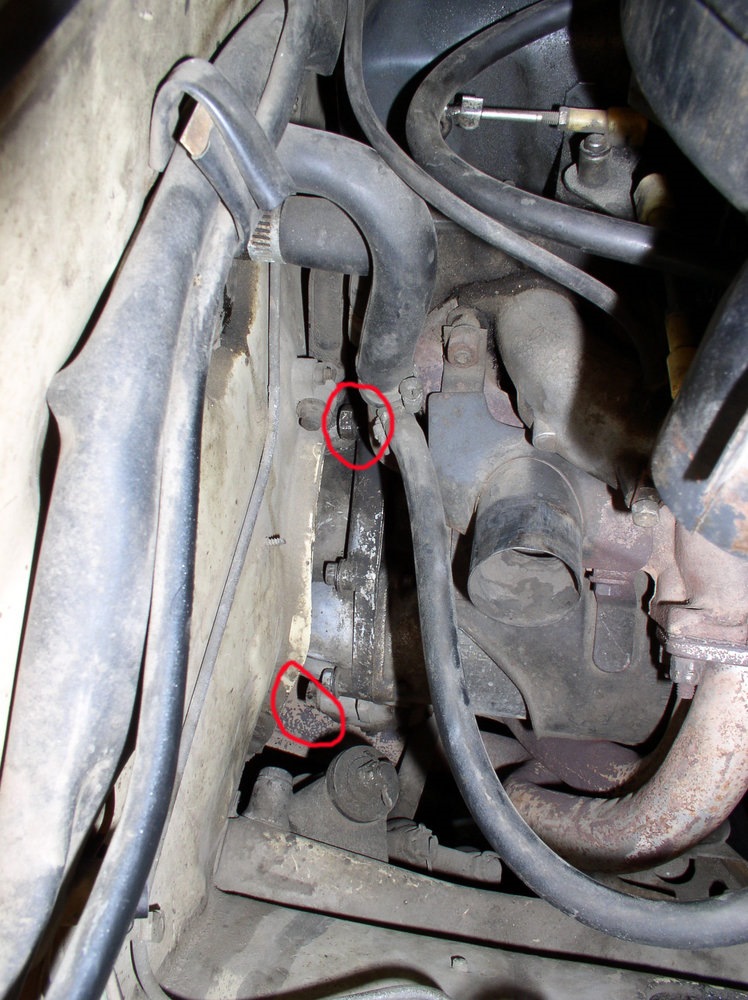

11) В подкапотном пространстве: снять стартер, открутив 2 болта на 13 и сместить стартер вперед (если масса осталась есть риск коротнуть)

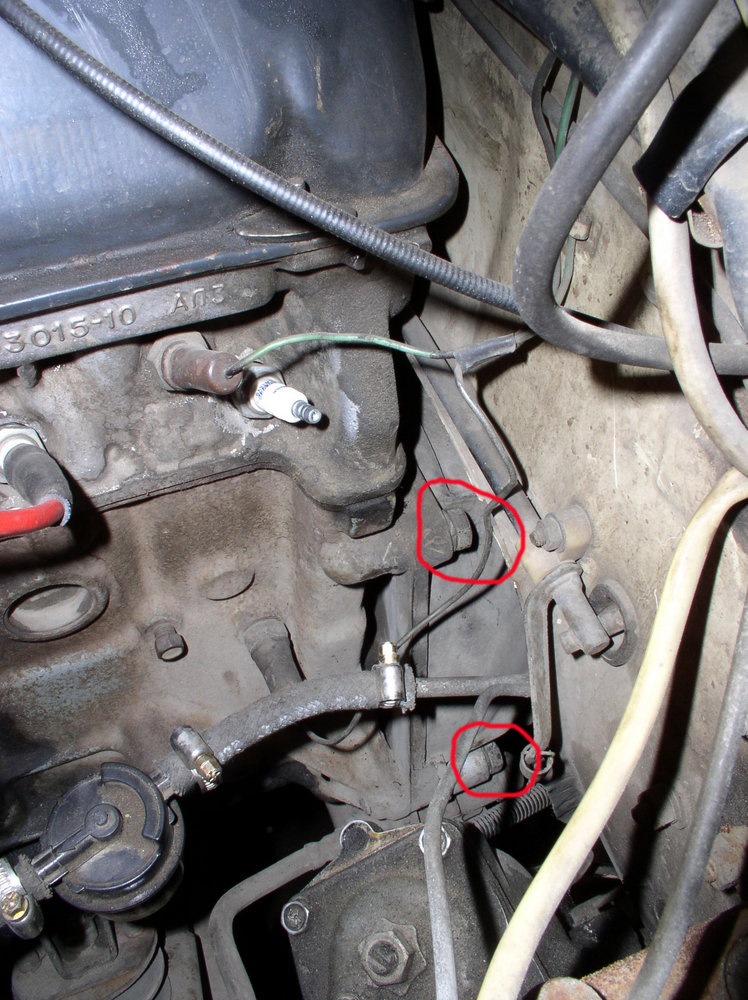

12) Там же накидным ключом на 19 открутить 2 болта на 19 крепления коробки к блоку цилиндров
13) Из ямы накидным ключом на 19 открутить 2 болта крепления коробки к блоку цилиндров, затем
14) Открутить 2 гайки на 13 крепления коробки к дну кузова подпереть хвостовик коробки
15) Отверткой аккуратно отвести коробку от ДВС и придерживая на весу сместить ее вдоль приемной трубы ход около 10-12 см. только без фанатизма, чтоб не оборвать провода фонаря заднего хода и не погнуть контакты лягушки, желательно провода отсоединить.

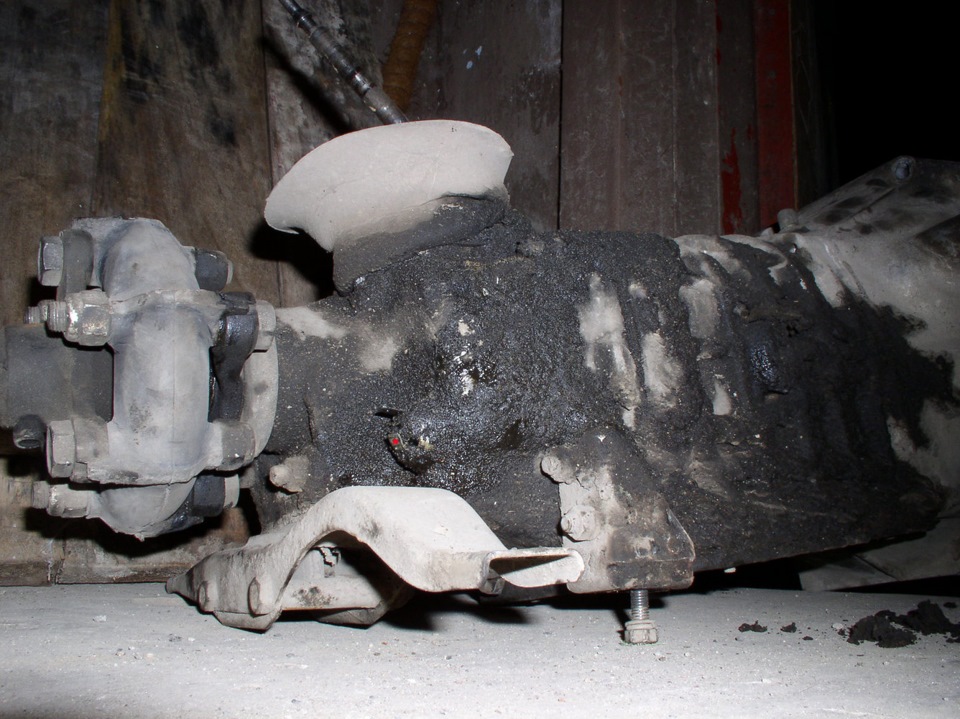

Так я смог добраться до корзины сцепления и выжимного, коробку вытаскивать вроде как не собирался, времени на все ушло около часа с учетом пометок и т.д. Думал, скручу корзину, заменю диск и на том все — можно собирать.

Но я не отключил провода из-за обилия грязи на лягушке поэтому погнул контакт лягушки, клемму провода, и пластмаску разломал ну и перешел на второй этап квеста под названием — снимаем КПП
Корзину и диск сцепления я снял заранее, осмотрел, диск прошел 15-18 тыс.км и стерся до 7,1 мм, новый был толщиной 9 мм. Заклепки начали стираться о корзину диск – под замену, по поводу корзины тоже были сомнения … предположил, что за 140 тыс. км упругость лепестков снизилась, а так как была новая СССРовская корзина, то в целях профилактики, надумал ее поставить, ну и выжимной заменил, хотя старый был в нормальном состоянии.

Чтобы проверить контакты лягушки и исправить замятые провода да и просто из желания отмыть коробку я ее снял
Для этого пришлось снова ее одеть, прикрутить хвостовик к днищу. Ключом на 13 открутил массу от коробки (из ямы) там же, снял хомут стягивающий телескопическое соединение приемной трубы и входной трубы глушителя первой ступени, отсоединил хомут крепления приемной трубы к КПП, трос спидометра.

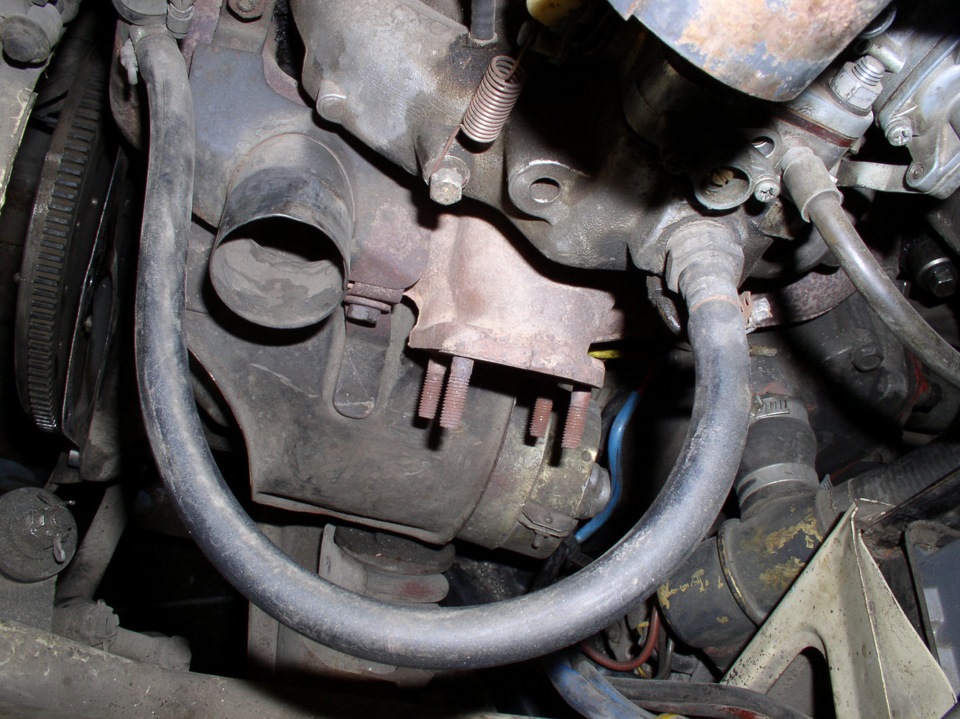

Под капотом 4 латунных гайки на 14 (у меня было) на шпильках выпускного коллектора, их откручивать аккуратно если слизать грани секс обеспечен . В общем после этого снял приемную трубу (штаны),

подпер хвостовик коробки открутил гайки на хвостике и аккуратно начал снимать коробку, вес ее примерно 35 кг ) ну в общем снял и даже с ямы вытянул

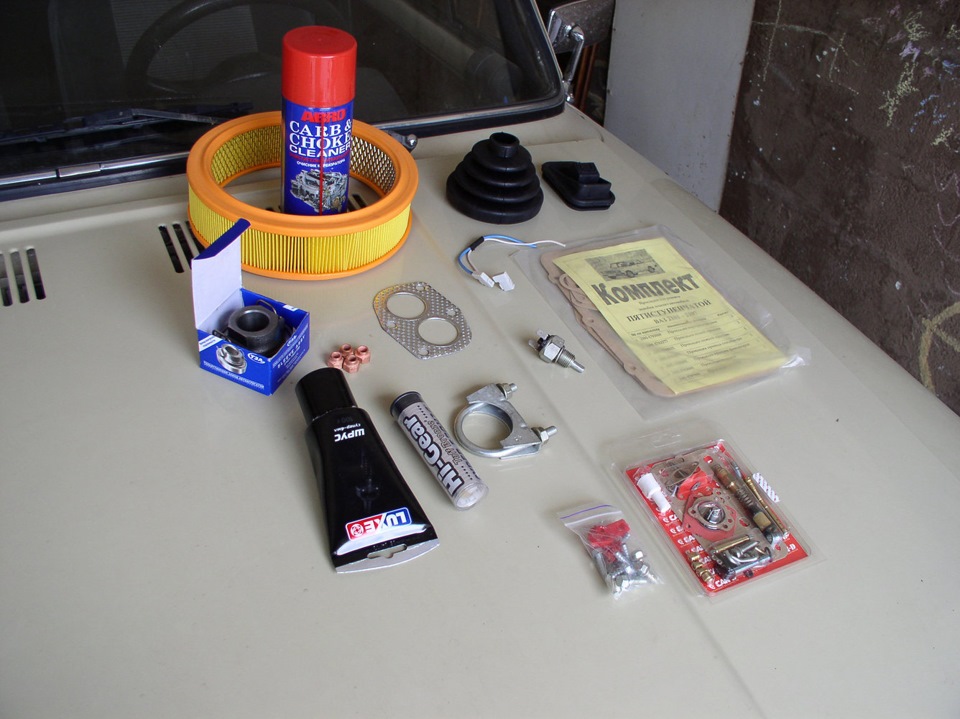

Заранее накупил запчастей

Далее отмыл коробку, сначала скребком потом средство для мойки двига и бензин, в некоторых местах и средством для чистки карба. В процессе чистки надумал снять кронштейн хомута штанов и получил полчаса удовольствия, резьбы под гайкой не было…
В итоге пилил тупым обломком полотна около получаса – получилось!

Итак начался этап сборки. Сперва отцентровал оправкой диск и корзину приложил к маховику наживил все болты и проворачивая маховик (свечи выкручены) через один болт стал подтягивать 3-четные 3-нечетные потихоньку затягивая (с установленной оправкой), затем на КПП заменил пыльник вилки, лягушку, насадил выжимной проверил — все ок! провода лягушки оказались целыми – заменил только изоляционные пластмаски (они на защелках). Наступил момент внедрения коробки,

при помощи соседа мы с 5 или 7 раза таки попали и насадили коробку (тут есть одна тонкость — после снятия коробки, двиг наклоняется вперед и чтоб попасть коробкой в отверстие, ее нужно почти вдавить в днище эластичной муфтой, или под двиг, что нить подкладывать, чтоб не наклонялся)
В общем все аккуратно собрал на место кардан по меткам крепеж затянут равномерно стыки в выхлопной промазал холодной сваркой, стартер, свечи, провода, отрегулировал ход вилки (она почему то оказалась на самом краю штока…), все 2-3 раза проверил вроде – ок!

Первый пуск: вот тут у меня все и началось … в момент запуска двиг еле еле крутится …и глохнет грохот из под машины просто ппц, выжимая сцепление добавляется рев выжимного … заглушил. Подумал попустил вилку (добавил свободный ход) снова завел и опять ппц рев и вой но вроде потише… это слегка обнадежило снова лезть в сцепу ну очень не хотелось тем более что делал вроде все правильно. Решился на пробный выезд по линии гаражей проехал метров 500 стало гораздо тише тянет нормально, снова полез регулировать, а свободного хода почти нет, и опять попустил гайки – теперь сцепа стала брать под самым поликом. Пробный выезд на асфальт вроде нормально, но как-то шумно … накатал 7 км по городу – ездит. По пути на гараж на 2-й раскрутил двиг до 5200 об/мин
вроде ничего не отпало правда ощущается непонятная вибрация. Она не сильная но ее четко слышно ногами на педалях газа и тормоза. Съездил в Славянск около 50 км туда и обратно машинка идет нормально скорость 90-100 спокойно трогание – нормально, но вот эта вибрация настораживает… У меня пока несколько вариантов :
1) неотбалансированная корзина,
2) все запчасти притираются и скоро все пройдет.
3) Выхлопная труба передает вибрацию на коробку (на холостых, двиг немного дрожит)
4) Под замену подушки двигателя – но до замены сцепления вибрации не было.
И плюс ко всему как-то разболтано стала работать КПП раньше рычаг ходил четко, а теперь кажется что он разболтался хотя и совсем немного.

Снимаем и устанавливаем КПП ВАЗ-2107 самостоятельно

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Читайте также  Как проверить прокладку гбц ваз 2110

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

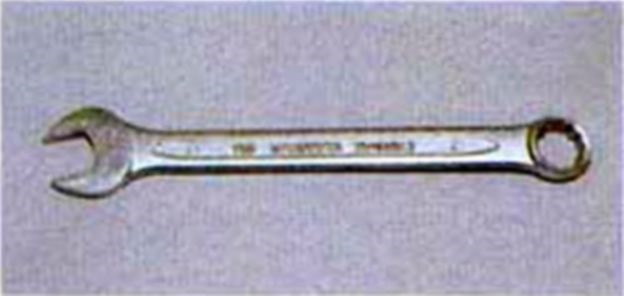

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

    автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

После этого необходимо:

    отсоединить датчик кислорода;

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

    снять три оставшиеся на так называемой кулисе втулки;

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

    выкрутить болты, на которых крепится защитная крышка картера сцепления;

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Коробка передач – одна из самых важных деталей при сборке практически любого автомобиля, потому что как нам всем известно если не будет коробки то и колёса вовсе не будут крутиться, так как крутящий момент передаётся лишь от коробки на колёса автомобиля. Со временем коробка, как и любой другой агрегат приходит в негодность и наступает момент когда её нужно менять, но не все знают как произвести данную операцию без ущерба себе (Так как коробка очень тяжелая и может упасть на ногу и т.д) и автомобилю.

Примечание!
Для замены коробки вам нужно будет запастись: Основным набором гаечных ключей в который будут входить ключи «на 10», а так же «на 13» и «на 19». Вместо гаечных ключей можно так же запастись (Если есть) такого же размера головками, а так же карданными шарнирами и удлинителем на который всё это будет одеваться!

Ещё для замены нужно будет взять с собой: Отвёртку, пассатижи, по возможности воронку и ненужную ёмкость литра «на 2» которую можно будет потом закрыть крышкой, так как ёмкость нужна для слива отработанного масла которое вы потом можете залить обратно коробку или же выкинуть ёмкость!

А так же ещё необходимо будет запастись: Длинным толстым бруском, благодаря которому во время снятия коробки её можно будет подпереть, чтобы она не висела и тем самым спокойно отвернуть все болты её крепления!

Краткое содержание:

Когда нужно менять коробку на автомобиле?

Она подлежит замене, при:

  • Её выходе из строя.
  • А так же при повышении шума которая неисправная коробка будет давать.
  • Ещё при затруднённости в переключение передач и при самопроизвольном выключении данных передач.
  • При неисправной коробки могут так же блокироваться колёса при движении на скорости, при неисправной коробки так же наблюдаться течь масла через различные уплотнения и прокладки.

Примечание!
Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

Как заменить коробку передач на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем вы начнёте делать операцию, обязательно убедитесь то что неисправность коробки не вызвана какими нибудь другими причинами, например:

1. Недостаточно масла в коробке или его вообще нет, из-за чего ручка переключения передач будет двигаться тяжело, а передачи будут включаться с сильным хрустом.

2. А так же проверьте затяжку всех болтов которые крепят коробку, потому что из-за их ослабленности коробка может колебаться, а так же болтаться на ходу и в основном это будет заметно на кочках.

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Читайте также  На ходу открывается багажник ваз 2114

1) Для начала загоните автомобиль на яму.

2) Следом по возможности подложите камни под задние колеса, а так же обязательно опустите ручник в самый низ.

3) Далее снимите рычаг переключения передач с автомобиля. (О том как снять рычаг, см. в статье под названием: «Замена рычага переключения»)

4) Теперь когда рычаг у вас снят, на основном рычаге или так называемой кулисе останутся три втулки, которые так же нужно будет снять, для этого:

1. Легонько разведите двумя отвертками лепестки самой верхней втулки (Как показано на фото в самом низу), и после чего снимите верхнюю втулку.

2. Затем взявшись руками за втулку «А» и «Б» с небольшим усилием так же снимите их с рычага.

5) Далее отверните оба винта, которые крепят крышку к полу, а затем снимите ее.

6) Следом опять же при помощи отвёртки, отверните два винта которые крепят чехол ручника, а после чего снимите этот чехол.

7) Затем отверните все винты, которые находятся под обоими передними креслами и которые крепят коврик передней части автомобиля в разных местах к полу.

8) Следом сдвиньте оба передних сиденья назад до упора, и после чего отогните краюшки коврика пола.

9) Теперь на обоих передних креслах отверните гайки, которые крепят салазки сидений к кронштейнам.

10) Затем отверните четыре винта крепления накладки к порогу, и после чего снимите металлическую накладку.

Примечание!
Ту же самую операцию, проделайте и с другой металлической накладкой, которая находится с противоположной стороны автомобиля!

11) Затем поднимите коврик пола и тем самым сверните его в переднюю часть автомобиля чтобы он не мешал, при сворачивании обязательно проденьте кольцо коврика которое указано буквой «А» через рычаг или так называемую кулису коробки «Б».

12) Следом отверните оба винта, которые крепят пластмассовую крышку этой самой кулисы, и затем снимите эту крышку с своего установочного места.

13) Далее снимите шланг, который отвечает за подвода тёплого воздуха в корпус воздушного фильтра. (О том как снять этот шланг, см. в статье под названием: «Замена корпуса воздухофильтра на ВАЗ», пункт «1-3»)

14) Когда шланг подвода тёплого воздуха у вас будет снят, гаечным ключом отверните все болты которые крепят стартер и затем сдвиньте стартер чуть вперед. (О том как отвернуть болты и после чего сдвинуть стартер, см. в статье: «Замена стартера на ВАЗ», в пунктах «10-12»)

15) Теперь отверните пробку сливного отверстия картера коробки передач и после чего слейте из этого отверстия всё оставшиеся масло в какую нибудь ёмкость. (Более подробно о том как слить масло из коробки, см. в статье: «Замена масла на ВАЗ» пункт «2-4»)

16) Затем полностью снимите весь глушитель с автомобиля. (О том как снять глушитель, см. в статье: «Замена глушителя»)

17) Далее после снятия глушителя с автомобиля, отсоедините муфту кардана от фланца коробки. (О том как это сделать, читайте в статье: «Замена кардана на ВАЗ», пункт «3-6»)

18) Следом разыщите колодку проводов которая подключена к датчику включения фонаря заднего хода, который в свою очередь расположен в правой части на самой коробки. После того как данная колодка проводов будет найдена, отсоедините её рукой от этого датчика.

19) Теперь рукой или же пассатижами ослабьте гайку троса спидометра которая указана стрелкой, а после ослабления данной гайки, отсоедините кончик троса от редуктора.

20) Затем произведите снятие рабочего цилиндра сцепления. (О том как снять рабочий цилиндр, читайте в статье под названием: «Замена рабочего цилиндра сцепления», пункт «2-6»)

Примечание!
Рабочий цилиндр нужно лишь извлечь из кронштейна, а гайку шланга цилиндра, отворачивать не нужно!

21) Далее отверните четыре болта, которые крепят крышку картера сцепления.

22) Следом подоприте поперечину или так называемый кронштейн толстым и длинным бруском, который одним концом упрётся в поперечину а другим будет стоять на земле.

23) Затем отверните обе гайки, которые крепят поперечину к кузову автомобиля.

Примечание!
Вторая гайка располагается на другой стороне поперечины и поэтому из-за выбранного ракурса её к сожалению не видно!

24) Далее аккуратно уберите брусок и после чего свести заднюю часть коробки.

25) Теперь подоприте этой же палкой, но только уже переднюю часть двигателя, строго в том месте, которое показано на фото:

26) Следом отверните два верхних болта, которые крепят картера сцепления к двигателю.

27) Затем попросите помощника поддержать заднюю часть коробки, а вы в это время отверните последние два нижних болта, которые крепят картера сцепления к двигателю.

Примечание!
Второй нижний болт располагается с другой стороны коробки!

28) После всех проделанных операций, выведите сперва коробку назад, до того пока первичный вал коробки, не выйдет из сцепления.

Примечание!
При извлечении коробки, старайтесь не опирать ее на фланец сцепления и другие части!

Примечание!
Перед тем как приступить к установки новой коробки, рекомендуется шлицевую часть первичного вала коробки, смазать при помощи смазки «ЛСЦ-15» или «Литол-24», а после смазывания включите по выбору «1-ю» или «3-ю» передачу и после этого приступайте к установки!

1) Установите новую коробку, в обратном порядке снятию.

Примечание!
Когда будете устанавливать приёмную трубу глушителя, не затягивайте гайки её крепления сразу к кронштейну на коробке, а лучше сперва затяните гайки где приёмная труба соединена с выпускным коллектором, а уже потом затяните гайки крепления приёмной трубы с кронштейном расположенном на коробки!

2) После установки, залейте необходимый уровень масла в коробку передач и после чего сядьте в автомобиль и попробуйте коробку на работоспособность, а после пробы если никаких нарушений не выявлено то заведите автомобиль и прокатитесь на нём.

Важно!
Снятием и установкой коробки рекомендуется заниматься лишь с помощником, потому что коробка очень тяжёлая и в связи с этим её можно не удержать и уронить либо на землю, или либо на себя!

Дополнительный видео-ролик:
Более подробную наглядную инструкцию по снятию коробки, смотрите в интересном видео-ролике который расположен чуть ниже:

Замена кпп ваз классика

Для всех жителей Новосибирска появилась возможность приобрести КПП в розничных автомагазинах.

ул. Рассветная 17/2

Для всех жителей Санкт-Петербурга появилась возможность приобрести и установить КПП у наших партнеров.

Заказать обратный звонок

Укажите ваше Имя и Номер телефона и мы вам обязательно перезвоним!

  • Главная >
  • Как снять-установить КПП >
  • Снятие и установка Коробки Перемены Передач (КПП) 2101, 2104, 2105, 2106, 2107

Снятие и установка Коробки Перемены Передач (КПП) 2101, 2104, 2105, 2106, 2107

Работу производим на автомобильном подъемнике.

Опустите рычаг привода стояночного тормоза в нижнее положение. Снимите стержень рычага переключения передач.

Выверите два винта крепления чехла рычага привода стояночного тормоза и снимите чехол с рычага.

Снимите передний коврик.

Снимите крышку тоннеля пола.

Отключите аккумуляторную батарею.

Снимите шланг провода теплого воздуха в корпус воздушного фильтра.

Отверните два верхних болта крепления стартера.

Отверните гайки крепления приемной трубы к выпускному коллектору и снимите стопорные пластины. (Если возникнет затруднения в отворачивании гаек, завершите операцию снизу автомобиля.)

Отверните нижний болт крепления стартера и ….

…сдвиньте стартер вперед.

Слейте масло из картера коробке передач. Заверните пробку сливного отверстия.

Отсоедините детали крепления основного глушителя к кузову.

Отсоедините от приемной трубы дополнительные глушители, не разъединяя их с основным.

Снимите с автомобиля вниз приемную трубу.

Снимите кронштейн безопасности карданной передачи.

Отверните три гайки болтов крепления эластичной муфты к фланцу коробки передач.

Поочередно выньте болты из фланца и муфты, поворачивая карданный вал.

С помощью отвертки отведите муфту от фланца и опустите ее вниз.

Отсоедините провода от выключателя фонарей заднего хода (расположен в правой задней части коробки передач).

Отверните гайку и отсоедините трос от редуктора привода спидометра (расположен в левой задней части коробки передач).

Снимите рабочий цилиндр с картера сцепления, не отсоединяя шланга от цилиндра.

Отверните четыре болта крепления крышке картера сцепления и снимите пружинные шайбы.

Поставьте под поперечину упор.

Отверните две гайки (вторая не показана) крепления поперечины к кузову и снимите шайбы.

Уберите упор и плавно опустите коробку передач вниз.

Поставьте упор под переднюю часть двигателя, чтобы зафиксировать его в определенном положении.

Применяя удлинители и карданные шарниры, отверните левый и правый верхние болты крепления картера сцепления к двигателю. Снимите пружинные шайбы и рымы.

Отверните левый и правый нижние болты крепление картера сцепления к двигателю. Снимите пружинные шайбы.

(Помощник должен поддерживать заднюю часть коробки передач).

Снимите коробку передач, перемещая ее сначала назад до выхода первичного вала из сцепления, а затем вниз.

Установка коробке передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

Читайте также  Как заменить вилку сцепления на ваз 2110

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите 1 или 3 передачу

Как снять коробку (КПП) ВАЗ-классика

Коробка перемены передач (КПП) – один из важнейших узлов автомобиля. От него зависят ходовые характеристики машины. Владельцам отечественных автомобилей (классики) немного легче, чем остальным автолюбителям, они могут ремонтировать и обслуживать КПП своих автомобилей самостоятельно. А тем, кто не имеет опыта подобных работ, мы приготовили специальную статью, которая поможет им в этом «нелегком деле».

Порядок выполнения работ по снятию коробки передач

Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.

Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).

Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.

Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).

Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.

Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.

Осталось отсоединить тросик спидометра, который закреплен на КПП.

Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).

Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.

После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.

После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.

После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.

Важно! Перед снятием КПП кулису установим на 5-ю передачу. Если коробка 4-х ступенчатая, то на 3-ю. Иначе будет неудобно снимать КПП.

Теперь освобождаем КПП от второй точки крепления, это задняя ее опора, так называемая «ласточка».

Держатся они на гайках на 13, которые предварительно смазываем WD-40, так как они часто закисают, и их можно сорвать.

После проведения всех этих процедур внимательно осматриваем «колокол» коробки. Нужно это, чтобы убедиться в том, что мы отключили все провода и открутили болты и приводы.

Совет! Если стоит защита двигателя, то между ней и поддоном картера желательно проложить деревянный брусок. Это поможет удержать двигатель в исходном положении, что упростит в будущем присоединение коробки к мотору.

Теперь приступаем непосредственно к снятию коробки. Надежно взявшись руками за корпус КПП и чуть приопустив ее заднюю часть, чтобы вывести кулису, перемещаем коробку назад, снимая ее со шлицов.

Не стоит забывать, что коробка, агрегат нелегкий, и лучше пригласить для снятия помощника. Установка происходит в обратном порядке. Совет! Перед установкой КПП почистите резьбовые соединения и смажьте шлицы вала, это облегчит установку и крепеж КПП.

Ещё кое-что полезное для Вас:

Видео: Как снять коробку (КПП) ВАЗ-классика.

Снятие КПП ВАЗ-2101

Автомобили ВАЗ-2101 оснащаются механической коробкой передач на 4 ступени, основная часть КПП располагается под днищем авто .

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

  • Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
  • Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
  • Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
  • Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки.
Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101. Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется.

Что потребуется

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

  • Набор ключей и головок (включая ключи на 10, 14, 17, 19);
  • Отвертки (тонкая плоская, крестообразная, ударная);
  • WD-40;
  • Отрезок первичного вала коробки;
  • Длинный деревянный брус;
  • Ветоши;
  • Маркер;
  • Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем. Поэтому >обязательно потребуется смотровая яма.

Последовательность работ

Подготовив все необходимое, можно приступать к работам.

Последовательность снятия такая:

  1. Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
  2. Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
  3. Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
  4. Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
  5. Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
  6. Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
  7. Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
  8. Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
  9. Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
  10. Откручиваем 4 болта крепления крышки картера сцепления;
  11. Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
  12. Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
  13. Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
  14. Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
  15. Выкручиваем болты крепления коробки передач к силовой установке;
  16. Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
  17. Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Если предполагается ремонт КПП, то дальше уже производится разборка коробки передач ВАЗ-2101 с последующей заменой изношенных элементов, а затем сборка и установка узла на место.

Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

Видео — как снять КПП без ямы

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
