Вентилятор на радиатор ваз 2107

Отзыв владельца Лада 210740 — электроника. Всех приветствую! В инете конечно много всего подобного, но на моем опыте такая ситуёвина впервые, речь пойдет о неработающем вентиляторе охлаждения радиатора который так неожиданно отказался охлаждать радиатор ДВС. Эту ситуацию я назвал "двойная радость"! И так, как это было: Стою на стоянке, машин…

Вентилятор на радиатор ваз 2107

Ремонт вентилятора охлаждения радиатора Ваз 2107.

Всех приветствую!
В инете конечно много всего подобного, но на моем опыте такая ситуёвина впервые, речь пойдет о неработающем вентиляторе охлаждения радиатора который так неожиданно отказался охлаждать радиатор ДВС. Эту ситуацию я назвал «двойная радость»! И так, как это было:
Стою на стоянке, машина работает, негромко играет радио разбавляя нудный шум печки. Температура по мере нагрева потихоньку ползет вверх, на отметке 98 градусов жду срабатывания вентилятора (корректировка в прошивке ЭБУ на 98 градусов).

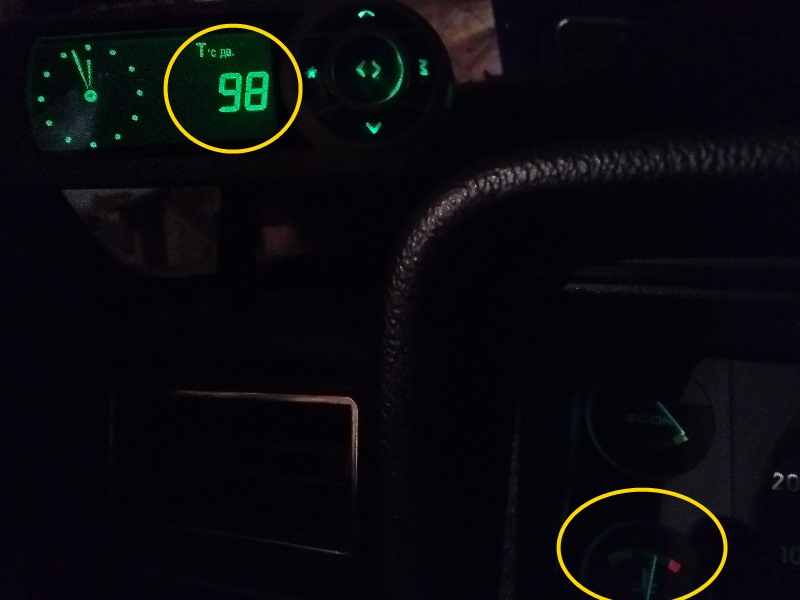

Показалось, что не сработало. Выключил печку и радио. Нет, вентилятора не слышно да и температура уже 99 градусов. Проверил предохранитель и реле, все рабочее, значит «карлсон» сдох! Подключаю вентилятор на прямую, а он молчит, причина найдена. Это «первая радость», можно конечно сразу купить новый, у нас в магазине он стоит 1,700 руб., а можно попробовать починить этот.

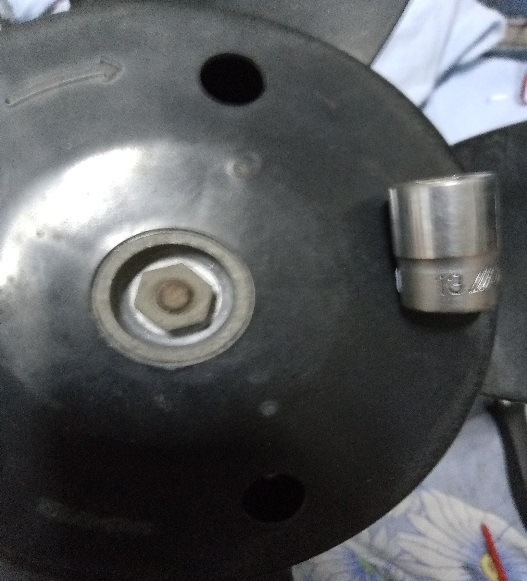

Снимаем вентилятор вместе с рамкой (крепиться к радиатору на 3-х болтах).

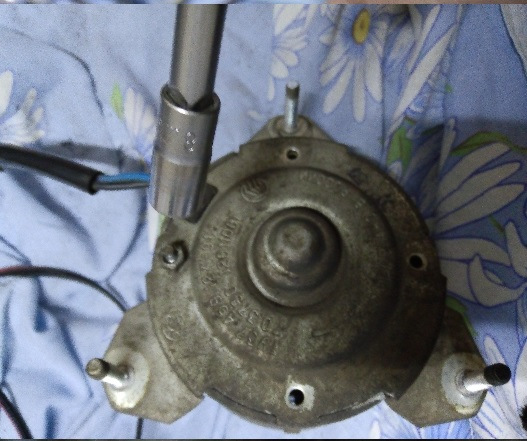

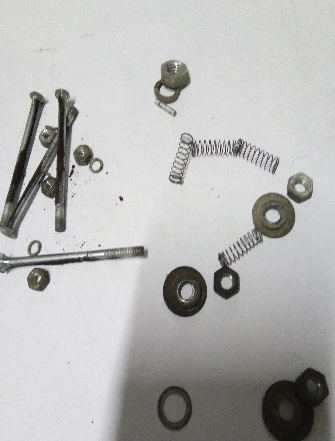

Половиним моторчик, снимаем и осматриваем визуально на предмет чего нибудь подозрительного.
Я не автоэлектрик и не умею замерить обмотку катушки или чего еще в этом духе, я откровенно надеялся на что-то совсем очевидное и вот…

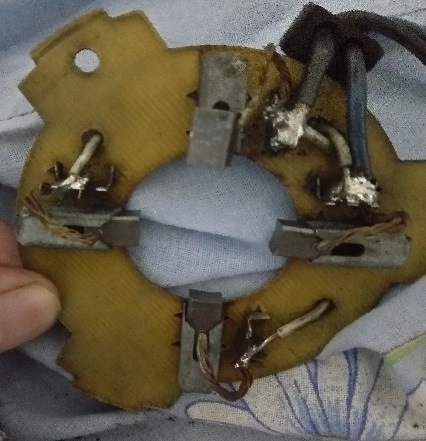

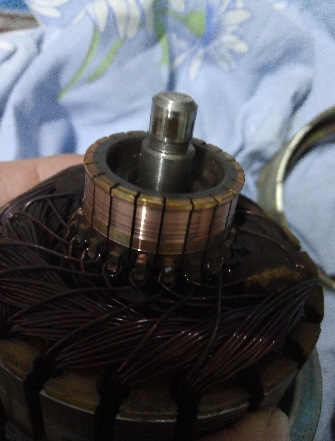

Внутри моторчика было очень много грязи и пыли от отработанных щеток. Продул компрессором, почистил магниты кисточкой и

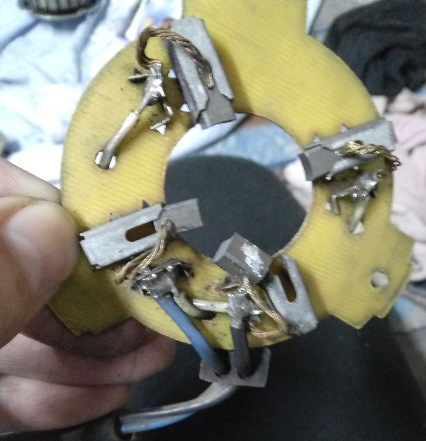

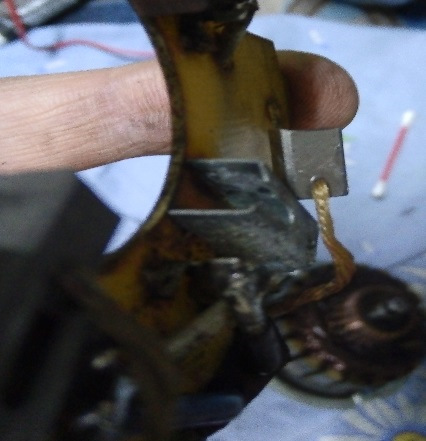

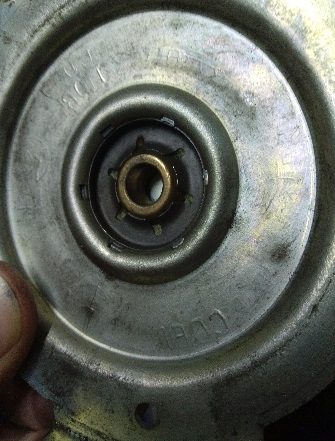

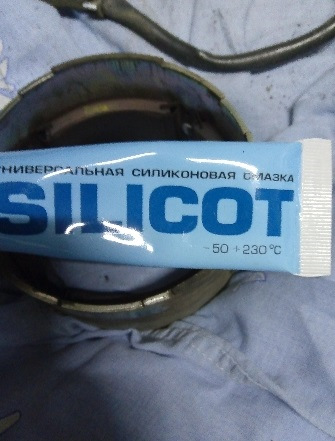

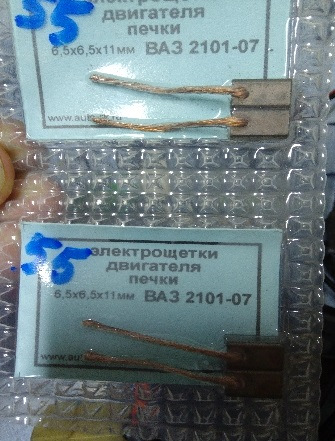

Далее заменил щетки, смазал втулку и сборка в обратном порядке.

Собрал, подключил к АКБ, работает! Ставлю на место, нагреваю машину до температуры включения, а вентилятор не включается хотя реле при этом щелкает! Замеряю «контролькой» фишку минус есть, а плюса нет! Прозваниваю плюсовой провод игольчатой «контролькой» до блока предохранителей и понимаю, что с БП плюс не идет, да и сигна не работает. Причем тут сигнал? Те, кто с подобным столкнулся знают причем» Тут мне конечно инет в помощь и понимание того, что «Вся соль зарыта в БП». А именно его надо снять, разобрать и скорее всего обнаружиться обрыв цепи в виде обгоревшей дорожки на плате. Вот и «радость» номер два!
В Ютюбе посмотрел видео где человек наглядно показал причем тут сигнал, так же видел видео про выгоревшую дорожку и не включение вентилятора охлаждения. Короче говоря все дорожки ведут в блок предохранителей, а еще надо выяснить причину по которой например выгорела дорожка в плате.

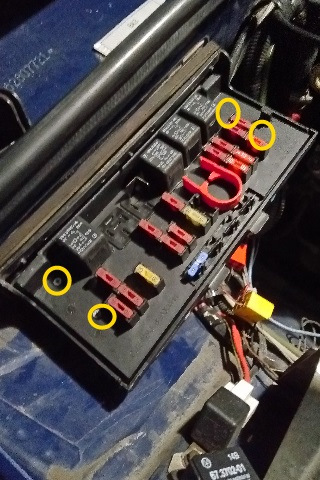

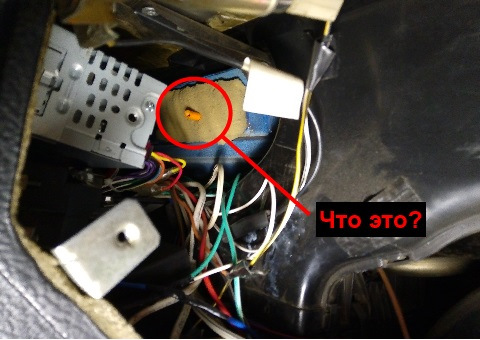

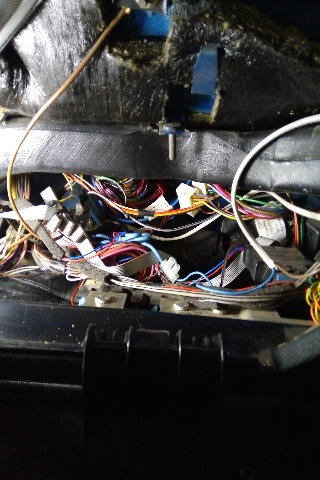

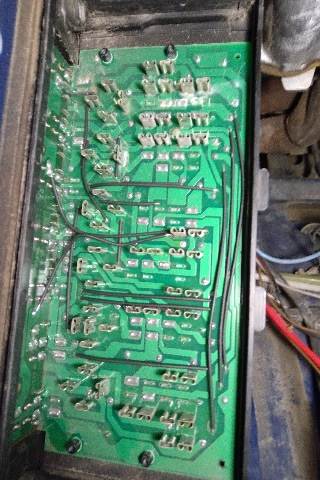

Что бы не снимать БП (он откручивается из бардачка) снимаю верхнюю крышку блока и добираюсь до платы.

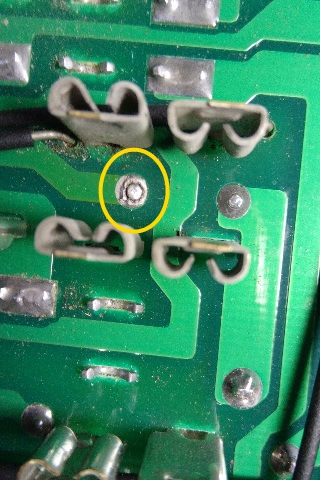

В моем случае визуальный осмотр сразу показал причину…

Т.е этот контакт не подгорел или перегорел из-за нагрузок, а его съело время или не качественная пайка которая сначала обрастает микротрещинами а со временем превращается вот в такой «непропай».
Как я не хотел снимать и разбирать блок! Причина нашлась, пропаять можно не снимая, а что делать с тенью сомнений? А вдруг там с обратной стороны тоже есть «чумные» или обгоревшие контакты да и не понятно за питание чего отвечает этот контакт. Короче полез разбирать…

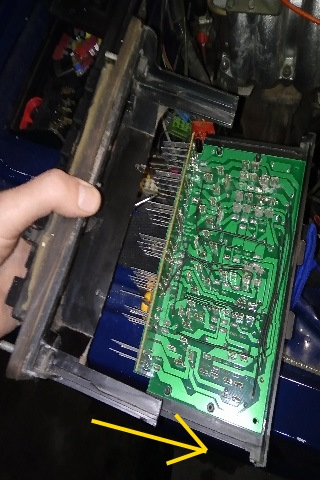

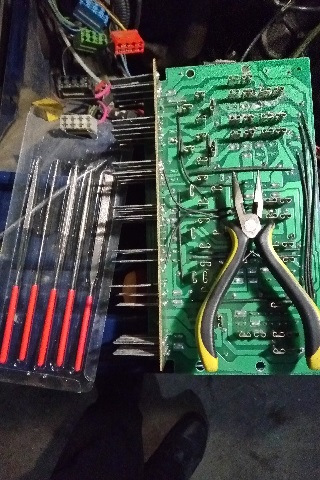

Отсоединяем колодки внутри и снаружи от блока (они по цветам) и снимаем БП.

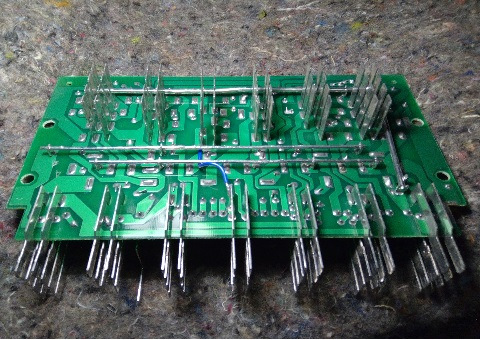

А контакт на верхней части платы должен соединяться с нижним и подавать туда тот самый плюс который идет на вентилятор, а еще на верхний контакт от предохранителя сигнала идет питание, вот поэтому и сигнала не было. Ну и что бы не зря так сказать вынул плату, решил зачистить мелким надфилем все контакты и поджать их.

Сборка как обычно в том же порядке. Собрал проверил и на этот раз все получилось и вентилятор срабатывает и сигнал появился. Затратился только на щетки. Спасибо за то, что посетили эту запись БЖ!
Всем удачи и пока!

п.с. Немного оффтоп…

Уже даже и забыл что у «Семена» есть такая доработка, идея пришла уже с машиной, я просто совсем немного ее доработал. Т.к. вместо семёрочного «кондиционера» там стоит «магнитолло» на задней стенке которой расположен радиатор усилителя который и так греется, а если лето и жара, то ему просто необходимо охлаждение. Дык вот, отверстие под обдув закрыто плотным поролоном, а этот сквозной шланчик обдувает заднюю стенку «майфуна» потоком воздуха с улицы.

Все про вентилятор радиатора охлаждения на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.

Механическое принудительное охлаждение радиатора

Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения. Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.

Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.

Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот. При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.

Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу. При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.

В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.

Электрический вентилятор охлаждения радиатора

В конструкции авто ВАЗ 2107 более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода. Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ. Как только температура в системе достигает соответствующей отметки (свыше 90 градусов), в датчике замыкается контакт, и поэтому включается вентилятор.

Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения. В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.

Проверка электровентилятора и его цепей

Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика. Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.

Читайте также  Предохранитель насоса ваз 2107 инжектор

Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.

В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик. Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.

Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.

Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.

В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.

Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.

Если на семерке не работает вентилятор охлаждения радиатора, то эксплуатировать автомобиль нельзя, пока поломка не будет устранена. Если не устранить такую поломку, то последствия могут повлечь за собой перегрев двигателя автомобиля и последующий его ремонт.

Не работает вентилятор радиатора ВАЗ 2107

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С 0 , поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

  1. разбираем реле;
  2. отгибаем верхний упор пластины;
  3. приподнимаем пластину с контактом для удобного доступа;
  4. поджимаем контакт;
  5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Вентилятор на радиатор ваз 2107

Непрочитанное сообщение Сусанин » Вт апр 12, 2011 7:04:23

Re: Дополнительный вентелятор! Есть ли смысл.

Непрочитанное сообщение linkor » Вт апр 12, 2011 7:05:49

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Randall » Вт апр 12, 2011 8:17:56

Re: Дополнительный вентилятор! Есть ли смысл.

Re: Дополнительный вентилятор! Есть ли смысл.

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Жигуль » Вт апр 12, 2011 9:58:16

Stalkerun
А смысл? КПД вентилятора не зависит от кол-ва лопастей.

alex4922
Вам бы я посоветовал на лето поставить либо двойной вентилятор от нивы, либо (на лето) сменить электрокрыльчатку на механическую. (получится свист, таковый эффект турбины)

Re: Дополнительный вентилятор! Есть ли смысл.

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение олежек » Вт апр 12, 2011 11:55:59

12 апреля, в день космонавтики тема Дополнительный вентилятор! Есть ли смысл. очень знаково.

Читайте также  Обрыв провода к линии ваз 2114

ИМХО смысла ни какого.

Люди ничему так твердо не верит, как тому, о чем они меньше всего знают, и никто не выступает с такой самоуверенностью, как сочинители всяких басен — например, астрологи, предсказатели, хироманты. Религия, суеверия. Мишель Монтень

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Буйный » Вт апр 12, 2011 12:27:44

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Stalkerun » Вт апр 12, 2011 12:34:25

Жигуль писал(а): Stalkerun
А смысл? КПД вентилятора не зависит от кол-ва лопастей.

alex4922
Вам бы я посоветовал на лето поставить либо двойной вентилятор от нивы, либо (на лето) сменить электрокрыльчатку на механическую. (получится свист, таковый эффект турбины)

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Kniz » Вт апр 12, 2011 20:18:53

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение alex4922 » Ср апр 13, 2011 3:57:12

Re: Дополнительный вентелятор! Есть ли смысл.

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение мишаня » Чт апр 14, 2011 9:35:40

Армия стреляет в свой народ всего лишь один раз.второй раз она стреляет уже в народ чужой!
Война на Украине будет до тех пор, пока украинские матери не поймут, что своих сыновей нужно любить больше, чем ненавидеть Путина . » — М.Задорнов
Украинство-это когда ссученная паскуда с русским именем и фамилией,на русском языке рассказывает,как она ненавидит все русское!(С)

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Rush » Чт апр 14, 2011 9:51:56

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение мишаня » Чт апр 14, 2011 9:54:19

Армия стреляет в свой народ всего лишь один раз.второй раз она стреляет уже в народ чужой!
Война на Украине будет до тех пор, пока украинские матери не поймут, что своих сыновей нужно любить больше, чем ненавидеть Путина . » — М.Задорнов
Украинство-это когда ссученная паскуда с русским именем и фамилией,на русском языке рассказывает,как она ненавидит все русское!(С)

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Буйный » Чт апр 14, 2011 17:30:15

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Сусанин » Чт апр 14, 2011 17:38:55

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Stalkerun » Пт апр 15, 2011 10:04:19

Re: Дополнительный вентилятор! Есть ли смысл.

Непрочитанное сообщение Axel4 » Ср апр 20, 2011 16:31:25

+1 полностью согласен. У меня в жару +37 и при гари торфяников в пробках только до середины зеленой зоны стрелка доходила (с закрытой печкой). Правда стоит новый радиатор в сборе с карлсоном, после протечки старого заменил все сразу. Сразу оговорюсь, что датчик температуры исправен: когда прошлой весной термостат прикипел — стрелка в красную зону сразу ушла.

Т.ч. не нужен при исправной системе второй вентилятор ИМХО.

Датчик включения вентилятора автомобиля ВАЗ 2107

Двигатель российского автомобиля ВАЗ 2107 снабжен охладительной системой в виде радиатора и других узлов, предотвращающих перегрев цилиндров двигателя во время возгорания топливовоздушной смеси. Ключевым моментом в цикле охлаждения является электрический вентилятор, обдувающий радиатор для понижения температуры тосола либо антифриза, циркулирующего в его трубках. Работа вентилятора регулируется датчиком включения, дающим сигнал напрямую, или электронным блоком управления (ЭБУ), в зависимости от вида подачи топливовоздушной смеси машины.

Для инжекторной системы впрыска

Принудительную подачу топлива в «семерках» для российского рынка начали применять с 2006 года. В этих моделях машин срабатывание вентилятора и другие функции, осуществляет ЭБУ. На ВАЗ 2107 инжектор сигнал о температуре антифриза поступают с термодатчика ОЖ, который находится с правой стороны блока цилиндров двигателя.

Данные обрабатываются ЭБУ, который выдает сигнал на реле управления, чтобы включилось охлаждение — схема. Датчик включения вентилятора на инжекторных системах ВАЗ 2107 не нужен, его заменяет терморезистивный сенсор, а управляющие функции возложены на контроллер.

В любой «семерке» для защиты вентилятора от замыкания, предусмотрен предохранитель F7, расположенный в монтажном блоке.

Работа датчика температуры ОЖ для инжекторной системы

Обычно включение вентилятора на ВАЗ 2107 сопровождается шумом, который водитель слышит, сидя за рулем. Длительное отсутствие звука работы устройства при движении по городу в летний период, может говорить о неисправности в системе охлаждения, что чревато закипанием антифриза и поломкой узлов двигателя. На подобные дефекты водитель должен реагировать быстро, чтобы не испортить «сердце» своего автомобиля.

Одним из вариантов неисправности в работе цикла охлаждения двигателя может стать поломка термодатчика ОЖ. Кроме системы охлаждения, он отвечает за правильную подачу топливовоздушной смеси в мотор и его включение в холостом режиме.

Датчик, влияющий на работу вентилятора ВАЗ 2107 инжектор, состоит из полупроводникового терморезистора с двумя выводами, впаянного в корпус с резьбой, которой ввинчивается в стенку блока цилиндров. На устройство подается постоянное напряжение 5 В. При повышении температуры антифриза, сопротивление терморезистора уменьшается и наоборот. На входе в ЭБУ, проходя через резистор, напряжение падает при увеличении температуры ОЖ до определенного уровня, после которого контроллер дает сигнал на включение охлаждения.

Как проверить и поставить новый

Проверить датчик, отвечающий за включение вентилятора не потребует много усилий. Основанием для проверки могут служить такие признаки:

  • Горит сигнал на приборном щите «Check Engine».
  • Непрерывно функционирует вентилятор либо отключен.
  • Занижен крутящий момент в холостом режиме.
  • Перегрев ОЖ.

Причиной неисправности может послужить устаревшая проводка. Чтобы узнать точно, нужно ее проверить, а потом переходить к датчику.

  • Отключается минусовой провод аккумулятора.
  • На холодном двигателе сливается антифриз до уровня ниже гнезда термодатчика.
  • Сдвигается защитный слой и отсоединяется проводка от температурного сенсора.
  • Ключом выкручивается датчик из гнезда.

Далее производится проверка при помощи мультиметра и кипяченой воды. Мультиметр присоединяется к выходам температурного сенсора и устанавливается в режим измерения сопротивления. Сторона с резьбой опускается в кипяток. Если сопротивление стремится к нулю, то датчик исправен. В ином случае, при появлении увеличенных показаний сопротивления, сенсор требует замены.

Для замены лучше приобрести такую же модель, какая была установлена при покупке автомобиля. Установка нового сенсора происходит аналогично в обратном направлении.

Для карбюраторных систем

На дорогах эксплуатируется еще множество машин ВАЗ 2107 с карбюраторной подачей топливной смеси. Как и в инжекторе, охлаждение двигателя происходит благодаря радиатору и вентилятору, только регулирование процесса осуществляется датчиком вентилятора.

Место нахождения и принцип действия

На старых автомобилях начинается дополнительное охлаждение при достижении тосола определенной температуры, обычно 92 °С (есть различия для отдельных датчиков). Карбюраторные системы снабжены 2 датчиками ОЖ — один на регулирование работы вентилятора, а второй отправляет показания на панель приборов водителя.

Сенсор, включающий вентилятор расположен на панели радиатора снизу, с правой стороны. Чтобы его увидеть, требуется поднять капот и на тыльной стороне видна «гайка» с проводкой. Обычно это модификации ТМ-108.

Принцип работы заключается в изменении объема рабочего тела датчика при колебании температуры его рабочего тела. Внутри толстостенного стального корпуса находится рабочая смесь покрытая гибкой пластиной, прикрепленной к толкателю, который соединяет контакты при срабатывании датчика.

В стальном корпусе датчик равномерно нагревается, рабочее тело расширяется и происходит подключение контактов, вентилятор срабатывает.

Существует несколько модификаций устройств — ТМ108; ТМ108-10; 661.3710. Первый рассчитан на рабочие температуры: 92–99 °С (срабатывание и отключение контактов). Второй рассчитан на более холодный режим работы: 87–92 °С. Эти датчики работают в схеме с дополнительным реле и выдерживают ток в 1 А. Если релейный контакт не предусмотрен, и вентилятор подключается напрямую к датчику, то применяется последняя модель на 16 А.

Проверка и замена

При подозрении на перегрев двигателя и отсутствии звука работы вентилятора долгое время, необходимо определить неисправности. При замыкании проводки устройство может отказать либо перегореть предохранитель.

Читайте также  Не могу прокачать тормоза ваз 2110

Проверить устройство несложно. Нужно снять проводку с сенсора, включить ключ зажигания и соединить концы. Если охлаждение заработает, то проблема с устройством, оно требует замены. Бывает, что включение охлаждения получается при температурах выше указанных на корпусе датчика, что тоже говорит о его неисправности.

Для замены понадобится слить тосол или поторопиться ввинтить новый датчик, немного пролив ОЖ. Двигатель должен быть холодным. Откручивать можно гаечным или разводным ключом. Лучше подставить какую-нибудь емкость и подорвать ключом гайку корпуса. Затем аккуратно откручивать резьбу вручную, прижимая ее к гнезду. Отодвинуть старое устройство и быстро придавить пальцем, можно какой-нибудь затычкой, отверстие в радиаторе. Аккуратно ввинтить купленный датчик и присоединить проводку.

Видео по теме

Вентилятор на радиатор ваз 2107

Радиатор в ВАЗ-2107 – ключевой элемент системы охлаждения двигателя автомобиля. Она необходима для предотвращения перегрева двигателя во время горения топливно-воздушной смеси.

Как работает радиатор

Процесс охлаждения заключается в выведении в окружающую среду того тепла, которое накопил металл камеры сгорания. Посредником в этом процессе является жидкий антифриз (чаще всего – тосол), наполняющий водяную рубашку двигателя. Радиатор сконструирован таким образом, чтобы максимально оперативно снизить температуру уже успевшей нагреться жидкости. Он располагается в передней части моторного отсека и обдувается потоком встречного воздуха. Антифриз, попадая в радиатор, охлаждается, а затем вновь поступает в водяную рубашку.

В ВАЗ-2107 охлаждающая циркуляция проходит по двухконтурной системе, включающей малый и большой круги охлаждения. На малом круге антифриз проходит только через термостат, минуя радиатор. Большой круг открывается при достаточно высоком уровне нагрева жидкости. При необходимости тепло может выводиться не в атмосферу, а в салон автомобиля через воздуховоды отопителя, тогда радиатор выполняет функцию печки.

Зачем нужен вентилятор

В жаркое время года или во время езды по городским дорогам объема естественного воздушного потока может не хватать для работы системы охлаждения. Тогда включается принудительный обдув с помощью вентилятора, установленного на корпусе радиатора.

В первых моделях ВАЗ-2107 этот процесс запускается механически: крыльчатка вентилятора начинает вращаться, как только двигатель приводится в действие. Вентиляторы более поздних «семерок» оснащены электрическими моторами со специальными датчиками, автоматически реагирующими на высокий уровень температуры охлаждающей жидкости (90°C и выше). Таким образом, механические вентиляторы работают непрерывно, а электровентиляторы – только тогда, когда это необходимо.

Конструкция радиатора и его характеристики

Основными составляющими радиатора являются:

  • 2 бачка;
  • трубчатая сердцевина с тонкими пластинами (ламелями);
  • подводящий, отводящий и предохранительный патрубки;
  • заливная горловина с пробкой;
  • детали крепления.

На корпус устройства устанавливается вентилятор принудительного обдува, а также датчик температуры охлаждающей жидкости, если мотор вентилятора электрический.

Изготавливают радиаторы из меди или алюминия, частично из латуни или пластика. Алюминиевые модели дешевле, но больше подвержены изнашиванию и плохо поддаются ремонту. Медный сплав считается наиболее надежным материалом. Весит такое устройство от 3 до 8 кг.

Основные неисправности

Препятствием для безопасной эксплуатации автомобиля могут стать сбои в работе системы искусственного обдува. Если не работает вентилятор охлаждения, в критический момент жидкость может закипеть, а двигатель – перегреться. Причина таких сбоев чаще всего заключается в неисправности датчика, отвечающего за автоматический старт системы принудительного обдува.

В карбюраторных моделях это датчик включения вентилятора, расположенный снизу в правом бачке радиатора. В инжекторных «семерках» эту функцию выполняет датчик температуры охлаждения жидкости. Он устанавливается в отводящий патрубок системы охлаждения.

Проблемы могут быть связаны и с другими элементами системы обдува. В карбюраторных моделях ВАЗ стоит проверить двигатель электровентилятора, исправность работы предохранителя и целостность электропроводки. Схема включения вентилятора в инжекторных ВАЗ-2107 несколько сложнее. В нее, кроме всего прочего, входят электронный блок управления (ЭБУ) и электромагнитное реле. Сбои в нормальной работе всей системы обдува могут возникать на любом из этапов ее запуска.

Кроме того, радиатор стоит проверить на целостность и герметичность: из-за изношенности, механических повреждений или коррозии в стенках корпуса могут возникать трещины, приводящие к течи. Также скорость циркуляции антифриза внутри радиатора критически снижается из-за засоров: в трубках откладываются грязь и примеси охлаждающей жидкости.

Самостоятельная диагностика

При обнаружении сбоев в работе вентилятора необходимо найти их причину. Для этого можно действовать по следующему алгоритму:

  1. Проверить уровень жидкости в радиаторе. При ее нехватке долить в устройство антифриз или воду.
  2. Убедиться, что при высокой температуре жидкости радиатор тоже нагревается. В противном случае можно сделать вывод, что неполадки связаны с термостатом.

Далее проверку самой системы принудительного обдува следует начать с датчиков и продолжать по пунктам, пока причина неисправности не будет найдена:

  1. В карбюраторных «семерках» при включенном зажигании отсоединить клеммные колодки от датчика включения вентилятора и замкнуть их между собой. Запуск вращения говорит о проблемах с этим прибором.
  2. В инжекторных моделях включить зажигание, отключить клеммы от датчика температуры охлаждающей жидкости и с помощью мультиметра или автотестера измерить уровень сопротивления контактов разъема. При 90°C сопротивление должно быть около 0,25 кОм или стремиться к нулю.
  3. Проверить с помощью автотестера, пропускает ли ток предохранитель цепи вентилятора F7 (расположен в монтажном блоке).
  4. Провести диагностику электродвигателя путем подключения его напрямую к аккумулятору.
  5. Проверить, не выгорели ли контакты реле.
  6. Если все предыдущие элементы схемы исправны или заменены, остается убедиться в целостности проводки и отсутствии грязи на контактах.

Принудительное включение вентилятора

Если неисправность заключается в датчике, проблему можно решить принудительным включением вентилятора. Для этого следует замкнуть контакты вывода датчика между собой. Тогда крыльчатки будут вращаться при работающем двигателе независимо от того, разогрелась ли жидкость.

Чтобы избежать в будущем проблем из-за неисправности датчика и иметь возможность вручную включать вентилятор из салона, можно установить цепь принудительного обдува, запускаемого с помощью кнопки.

Ремонт конструкции и замена радиатора

Датчик температуры охлаждающей жидкости в ВАЗ-2107 не подлежит ремонту, но его можно самостоятельно заменить. Перед этим необходимо слить антифриз в подготовленную емкость, предварительно дав ему остыть. Далее следует вытащить клеммы с контактов старого датчика, выкрутить его с помощью ключа и, сохранив или заменив медную прокладку, установить новый датчик.

Остальные элементы системы включения вентилятора также можно самостоятельно заменить на новые, а неисправный радиатор – попытаться починить.

Чаще всего бороться приходится с трещинами в корпусе радиатора. Устранить их можно с помощью специальных химических добавок – герметиков, заливаемых внутрь устройства. Такой способ закроет течь лишь на некоторое время, поэтому надежнее заклеить трещину холодной сваркой – она производится с использованием пластилиноподобной смеси, застывающей при контакте с металлом. Самый же действенный способ устранить повреждение – использовать паяльник.

Если радиатор алюминиевый, то для качественного ремонта требуется иметь при себе специальные флюсы, тогда как для пайки медного или латунного радиатора понадобятся только паяльная кислота, канифоль и олово.

Перед ремонтом необходимо слить охлаждающую жидкость, а затем демонтировать радиатор:

  • снять шланги с патрубков, предварительно ослабив хомуты;
  • открутить крепежные болты, используя ключ на 10;
  • извлечь радиатор;
  • отсоединить вентилятор, используя ключ на 8.

Сама пайка включает следующие этапы:

  • зачистить, обезжирить поврежденный участок и обработать его с помощью канифоли или кислоты;
  • разогреть паяльник, растопить им олово, равномерно залить оловом место повреждения;
  • подождать, пока олово остынет;
  • смыть кислоту.

Далее радиатор можно устанавливать на место. Делать это следует в порядке, обратном демонтажу. Замена радиатора производится аналогичным образом, исключая этап пайки.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
