Термостат для ВАЗ 2109: проверка, замена, что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.

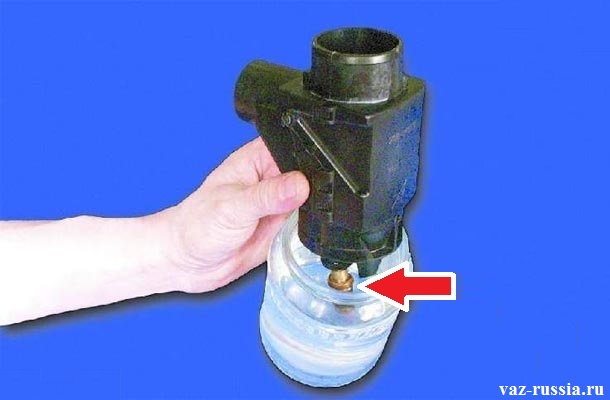

Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Замена термостата на ваз 2109

Он нужен для того чтоб распределить потоки ОЖ в системе охлаждения ДВС. Его функция заключается в разделении системы охлаждения на два контура. Один контур называют малым, и он состоит из рубашки охлаждения двигателя и радиатор отопления внутри машины. В большой контур, помимо ДВС и отопления салона, входит ещё и основной радиатор, который выполняет функцию охлаждения жидкости, направленной в него через термостат.

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Устройство термостата Ваз 2109: 1 – входной патрубок от радиатора, 2 – резиновая вставка, 3 – твердый термочувствительный наполнитель, 4 – пружина перепускного клапана, 5 – входной патрубок от двигателя, 6 – перепускной клапан, 7 – выходной патрубок к насосу, 8 – пружина основного клапана, 9 – основной клапан, 10 – патрубок от расширительного бачка, 11 – поршень.

От ВАЗ-2109 до современной модели Гранты, термостаты выполняют свою функцию придерживаясь одного принципа, и они взаимозаменяемы между собой. Новый узел имеет меньший размер, чем старые моделях ВАЗ, данный факт не помешает установить деталь со старой модели ВАЗ.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Симптомы неисправности термостата на ваз 2109

На корректную работу термостата указывает:

необходимость долгого периода времени, для работы мотора на нужной рабочей температуре;
быстрый перегрев двигателя;
на повышенную температуру охлаждающей жидкости.

По причине превышения температурных норм, обычно, приходится выполнять ремонт ДВС. Чтоб избежать этого фактора, следует в короткие сроки выполнить замену термостата.

Диагностика термостата

Следует уточнить информацию, что на ВАЗ-2109 с любой модификацией двигателя, при проверке не надо сливать охлаждающую жидкость из системы охлаждения.

Данная операция выполняется по следующему алгоритму:

запускается двигатель;
выполняется проверка температуры на нижнем патрубке, который выходит из радиатора.

При правильной работе системы он должен быть холодным, так как ОЖ должна выполнять циркуляцию только по малому контуру. Нагрев охлаждающей жидкости происходит со временем. При достижении ОЖ температуры в пределах от 87 до 92 градусов происходит таяние воск внутри термостата, и происходит открытие заслонки, в результате жидкость начинает циркулировать по большому кругу. Если этого не происходит, то термостат функционирует не корректно и его следует заменить на исправный.

Внимание! Чтоб убедиться что термостат действительно нерабочий, его следует опустить с использованием тряпки в воду, температура которой составляет от 87 до 90 градусов. У исправного узла основной клапан будет находиться в открытом состоянии.

Как снять термостат на ваз 2109

При необходимости снятия термостат, необходимо слить охлаждающую жидкость. Есть группа автолюбителей утверждающих, что могут избежать вышеназванный процесс, но по факту получатся, что данный способ требует гораздо больших физических сил и приводит к убыванию 3-х до 5 литров ОЖ. Поэтому лучше не придумывать свой метод и выполнить все по инструкции. Для выполнения данной операции откручивается пробка, находящаяся в нижней части радиатора, и сливается охлаждающая жидкость, в подходящую по литражу и размерам тару.

демонтируют воздушный фильтр;
ослабляется хомуты, выполняющий функцию удержания шланга;
отключается масса от термостата;
раскручиваются гайка и шпилька, которая удерживает узел.

Установка термостата на ваз 2109

Установка термостата, это не сложный процесс который может выполнить даже новичок. Но есть некоторые нюансы которые важно знать.

Перед монтажом исправного устройства, следует выполнить очистку от загрязнения и ржавчины место, где данный прибор будет располагаться.
На поверхность, которая была обезжирена, надо выполнить наложение тонкого равномерного слоя нейтрального герметика. Главное условие, чтоб не происходила химическая реакция с ОЖ.
После нанесения герметика надо выдержать промежуток времени равный 10 минутам, чтобы произошло подсыхание герметика.
После данной процедуры можно выполнять установку нового узла.
Когда монтаж термостата выполнен выполняют заливание в систему необходимое количество охлаждающей жидкости, следя при этом, чтобы не возникла воздушная пробка.
Для проверки, функционирования штатного режима, выполняют запуск двигателя и осматривают все места на наличие потёков жидкости.
При выявлении потёков жидкости, выполняют работы по ликвидации с помощью затяжки крепёжных хомутов.
В большинстве ситуаций после замены старого термостата на новый, все неприятные симптомы связанные с неисправностью узла термостата уходят на делительный период времени.

Самостоятельная замена термостата ВАЗ-2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.

Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Симптомы неисправности

О ненадлежащей работе термостата говорят:

длительный период, требующийся мотору для достижения рабочей температуры;
скорый перегрев силовой установки;
высокая температура ОЖ.

Именно системное превышение температурных нормативов, как правило, приводит к поломке всего двигателя. По этой причине необходимо при первых же признаках неисправности термостата произвести его замену.

Как проводится проверка

Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

заводят мотор;
проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.

Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

снимают воздушный фильтр;
ослабляют хомуты удерживающие шланги;
отключают массу от термостата;
раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

На нижеприведенном видео процесс замены подробно показан:

Термостат автомобиля ВАЗ-2109

Легендарный советский и Российский автомобиль ВАЗ-2109 имеет ряд недоработок. Одной из которых является терморегулятор. Термостат ВАЗ-2109 карбюраторного типа, является не разборным, такая же модель, но меньшего размера установлена и на инжекторных двигателях этой модели. В статье приведена информация о конструкции, принципе работы, проверки и замены термостата ВАЗ-2109.

Конструкция и принцип работы

Термостат ВАЗ-2109, представляет собой металлическую или бронзовую колбу, с четырьмя патрубками и клапаном внутри. Данная модель является двух клапанной. Находится он под капотом, с левой стороны двигателя. Верхний патрубок соединяется с двигателем, средний с помпой, нижний, большого диаметра с радиатором. Самый тонкий патрубок соединяется длинным узким шлангом с расширительным бочком.

Работает этот узел по следующему принципу:

После старта двигателя жидкость циркулирует по узкому кругу, так как термостат открывает только впускной клапан.
По достижении температуры в 87 градусов, впускной клапан закрывается, открывается основной.
Жидкость начинает циркулировать по полной системе, вместе с радиатором.

Таким образом, термостат является одной из основных частей охлаждения двигателя.

Неисправности

Неисправный термостат становиться причиной плохого прогрева или перегрева двигателя. Причины следующие:

Недостаточный или долгий прогрев, является причиной открытия основного клапана, до достижения антифризом температуры в 80–90 градусов. Причина кроется в образовании накипи в посадочном седле или в потере жесткости клапанной пружины.
Перегрев возникает из-за того, что основной клапан не открывается, антифриз закипает, так как нет взаимодействия с жидкостью из радиатора. Причина в залипании основного клапана в седле. Часто это возникает после долгого простоя автомобиля.

Проверка

Существует 2 способа проверки термостата ВАЗ-2109. Первый можно осуществить без снятия детали с места установки. Для этого необходимо:

Запустить двигатель и контролировать его нагрев по датчику на приборной панели.
По достижении 80–90 градусов проверить нижний патрубок радиатора.
Если патрубок нагрелся, термостат в рабочем состоянии, если нет, то требуется его замена.

Второй способ проверки предполагает снятие детали с автомобиля. Далее необходимо:

Поместить деталь в емкость с водой.
Емкость установить на печь и дать ей нагреться.
При помощи термометра контролировать повышение температуры.
При достижении 87–90 градусов клапан должен открыться.
После необходимо вынуть деталь и дать ей остыть.
Клапан после остывания должен закрыться.

Если открытия или закрытия не произошло, деталь необходимо заменить.

Читайте также Привод кпп ваз 2114

Замена

Замена термостата ВАЗ-2109 осуществляется очень просто. Для этого необходимо:

Дать двигателю полностью остыть.
Слить антифриз через сливное окно в нижней части радиатора.
При помощи отвертки ослабить все 4 хомута, удерживающих патрубки.
Вынуть терморегулятор.
Установить новую деталь, закрепив все 4 хомута и долив охлаждающую жидкость в радиатор.

После доливки жидкости необходимо завести двигатель не закрывая крышку расширительного бочка. Таким образом весь воздух сможет покинуть систему охлаждения.

На рынке существует множество видов термостатов. Самым подходящим для ВАЗ-2109 является терморегулятор от 2110 с двигателем на 8 клапанов. Он немногим меньше родного «девяточного», его можно разбирать и осуществлять замену только клапанного механизма. Какие-либо доработки или исправления этот узел не потребует. Термостат от ВАЗ-2110 более надежен и практичен. После его установки салон автомобиля нагревается быстрее, и общих прогрев двигателя осуществляется за более короткий срок.

Заключение

На данный момент Российские производители не выпускают термостаты на отечественные автомобили. Все запчасти этой серии в основном переупакованы и имеют не лучшее качество. Оригинальные отечественные модели маркируется артикулом 2108–1306010. Они производятся в латунном корпусе, что позволяет не реагировать на окисление.

Важно! Эксплуатировать автомобиль с пустым или неисправным термостатом не рекомендуется, так как закипание жидкость может привести к порче радиатора, патрубков и прокладок головки цилиндров.

Видео по теме

Как проверить термостат на ВАЗ 2109

Как заменить термостат на машине ВАЗ-2109 с 8 или 16 клапанным двигателем?

Данная операция не должна вызвать сложности, и с ней должен справить любой авто владелец не зависимо от его опыты в сфере ремонта авто. Какие действия надо выполнить – описано в данной статье.
Термостат представляет механический узел, его работа основана на физических правилах. Внутри него находиться воск, который чувствителен к перепадам темперы. При нагреве охлаждающей жидкости воск плавится и открывается заслонка, пропускающая ОЖ в систему, где она охлаждается.

Чтобы печка лучше грела, для этой цели ставят термостат, от новой модели ВАЗ.

Проверка и замена

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Что выбрать?

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Симптомы неисправности термостата на ваз 2109

На корректную работу термостата указывает:

необходимость долгого периода времени, для работы мотора на нужной рабочей температуре;
быстрый перегрев двигателя;
на повышенную температуру охлаждающей жидкости.

Диагностика термостата

Следует уточнить информацию, что на ВАЗ-2109 с любой модификацией двигателя, при проверке не надо сливать охлаждающую жидкость из системы охлаждения.
Данная операция выполняется по следующему алгоритму:

запускается двигатель;
выполняется проверка температуры на нижнем патрубке, который выходит из радиатора.

Внимание! Чтоб убедиться что термостат действительно нерабочий, его следует опустить с использованием тряпки в воду, температура которой составляет от 87 до 90 градусов. У исправного узла основной клапан будет находиться в открытом состоянии.

Назначение термостата, его расположение и неисправности

В современных авто, в том числе и в «девятке», охлаждение силовой установки осуществляет при помощи жидкости (антифриз, тосол). Чтобы регулировать температуру антифриза, между радиатором и мотором ВАЗ 2109 установлен термостат. Основными функциями этого агрегата являются поддержка нужного теплового режима и прогрев силовой установки ВАЗ 2109. Это небольшой цилиндр с клапаном, который находится под капотом возле блоков цилиндра. Найти его довольно легко, так как в корпус входят несколько шлангов.

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Можно выделить две основные неисправности: клапан заклинило в полностью или частично открытом положении, клапан завис в полностью закрытом состоянии. В первом случае мотор будет долго прогреваться до нормальной температуры, а в холодный период двигатель может и вовсе не прогреться. Если же клапан открывается не полностью, то рабочая температура силовой установки не будет выше 70 градусов. Когда клапан заклинило в закрытом положении, мотор может перегреться в любом режиме работы.

Статья в тему: Тюнинг элементов салона ВАЗ 2110 своими руками

Как снять термостат на ваз 2109

демонтируют воздушный фильтр;
ослабляется хомуты, выполняющий функцию удержания шланга;
отключается масса от термостата;
раскручиваются гайка и шпилька, которая удерживает узел.

Подготовка к замене

Чтобы автомобиль был полностью готов к замене термостата, нужно дождаться, пока мотор остынет хотя бы до 40-50 градусов. На горячем проводить работы крайне опасно, можно получить ожог. Выполняется замена термостата на ВАЗ-2109 довольно быстро, самая сложная и нудная процедура – это опорожнение системы. Для этого нужно воспользоваться двумя сливными отверстиями, которые находятся в нижней части радиатора (заглушка выкручивается от руки) и в блоке двигателя (болт под головку на 13).

Но вот что делать, если в системе залит антифриз, который имеет довольно высокую стоимость? Надо же постараться его сохранить, чтобы не было накладно ремонтировать автомобиль. Для этого первым делом, открыв кран печки, выкручиваете хомут на патрубке, который идет к дроссельной заслонке. Через него необходимо слить максимально возможное количество антифриза. Да, процедура эта медленная, но зато она позволит сохранить практически всю жидкость. Лишь после нее можно выкрутить заглушку на радиаторе и на блоке ДВС. И не забывайте откручивать пробку на расширительном бачке, чтобы напор увеличился.

Установка термостата на ваз 2109

Перед монтажом исправного устройства, следует выполнить очистку от загрязнения и ржавчины место, где данный прибор будет располагаться.
На поверхность, которая была обезжирена, надо выполнить наложение тонкого равномерного слоя нейтрального герметика. Главное условие, чтоб не происходила химическая реакция с ОЖ.
После нанесения герметика надо выдержать промежуток времени равный 10 минутам, чтобы произошло подсыхание герметика.
После данной процедуры можно выполнять установку нового узла.
Когда монтаж термостата выполнен выполняют заливание в систему необходимое количество охлаждающей жидкости, следя при этом, чтобы не возникла воздушная пробка.
Для проверки, функционирования штатного режима, выполняют запуск двигателя и осматривают все места на наличие потёков жидкости.
При выявлении потёков жидкости, выполняют работы по ликвидации с помощью затяжки крепёжных хомутов.
В большинстве ситуаций после замены старого термостата на новый, все неприятные симптомы связанные с неисправностью узла термостата уходят на делительный период времени.

Замена терморегулятора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Вы сегодня узнаете из этой статьи, как нужно правильно делать замену терморегулятора корпуса воздушного фильтра, на автомобилях семейства «Самара».

Принцип работы автомобильного терморегулятора:
• Он предназначен для регулировки подаваемого воздуха в двигатель автомобиля. За счет этой вещи автомобиль у вас будет быстрее нагреваться в условиях летнего вечера, то есть при температуре чуть ниже «+25°C» терморегулятор перекрывает заслонкой которая в нем находится, патрубок подачи холодного воздуха и в связи с эти машина быстрее греется.

• А при температуре окружающей среды чуть выше «+35°C» все та же заслонка которая находится в терморегуляторе, перекрывает патрубок подвода теплого воздуха и в связи с этим в двигатель начинает поступать исключительно холодный воздух.

Где находится терморегулятор?
Месторасположение терморегулятора очень простое, а все почему? Да потому что он находится на самом кончике забора воздуха, а кончик забора воздуха это основная часть корпуса воздушного фильтра. Ниже приведено фото с указанием на местонахождение терморегулятора:

Когда нужно менять терморегулятор?
Он подлежит замене при:

Его деформации.
А так же при неправильной работе заслонки которая находится во внутренней части терморегулятора. (О том как проверить заслонку на работоспособность, вы найдете чуть ниже в этой же статье в рубрике: «Проверка терморегулятора на работоспособность»)
Еще при неисправном терморегуляторе двигатель у автомобиля может начать очень быстро нагреваться до высоких температур.
А так же двигатель может вообще практически перестать нагреваться, то есть он все же будет нагреваться, но делать это он будет очень медленно.

Как заменить терморегулятор, он же термостат воздушного фильтра на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале отсоедините кончик забора воздуха, от корпуса внутри которого располагается воздушный фильтр.

Примечание!
Кончик забора воздуха отсоединяйте последствием его прокрутки влево и вправо!

2) После чего взявшись за гаечный ключ, с его помощью отверните болт который крепит корпус терморегулятора к корпусу воздухофильтра.

3) Когда болт будет откручен, снимите терморегулятор отсоединив от него при этом шланг горячего воздуха.

Примечание!
Шланг крепится хомутом, поэтому перед отсоединением шланга отверните при помощи отвертки, винт крепления этого хомута!

Установка:
Вся операция производится в обратной последовательности, то есть:

1) Сперва новый терморегулятор установите на свое место, и вследствие чего закрутите болт который его крепит.

2) Далее подсоедините к нему кончик забора воздуха.

3) И в завершение к новому терморегулятору подсоедините шланг забора теплого воздуха. После подсоединения закрутите винт хомута который этот шланг крепит.

Проверка терморегулятора воздухофильтра на работоспособность:

Примечание!
Проверка производится при снятом терморегуляторе!

1) В начале возьмите в руки терморегулятор и после чего опустите его в подходящую емкость с водой. Вода при этом должна у вас быть нагрета заранее до температуры свыше «+35°C».

Примечание!
Терморегулятор не нужно полностью класть в емкость с водой. В саму воду нужно опускать лишь термо-силовой элемент, который указан красной стрелкой!

2) Затем пока термо-силовой элемент будет находится в воде, вы в это время загляните во внутреннюю часть отверстия подачи холодного воздуха терморегулятора и проверьте положение заслонки, которая должна будет повернуться и в связи с чем полностью открыться.

Примечание!
Если по каким либо причинам заслонка осталась в закрытом положении (Как показано на рисунке ниже), то в таком случае замените терморегулятор на новый, или же обратитесь в специализированную мастерскую по его ремонту!
