. ЗИМА ХОЛОДА — ИНСТРУКЦИЯ по РЕМОНТУ ПЕчкИ 2109

. ЗИМА ХОЛОДА — ИНСТРУКЦИЯ по РЕМОНТУ ПЕчкИ 2109

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря, плохо греет печка. При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом управления заслонкой сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

Можно даже добраться до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины:

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Как утеплить автомобиль ВАЗ-2108

Любой владелец ВАЗ-2108 хочет, чтобы во время эксплуатации автомобиля в зимний период автомобиль быстро выходил на оптимальный температурный режим, что обеспечит подачу теплового воздуха в салон, поскольку система обогрева использует тепло, которое силовая установка отдает охлаждающей жидкости.

Но не только от этого зависит комфортная температура в салоне, но еще и от ряда факторов, а именно:

• Степени обработки кузова;
• Состояния элементов, обеспечивающих герметичность салона;
• Состояния отопителя салона;
• Утепления моторного отека.

Сразу отметим, что завод-изготовитель не особо-то «заморачивался» с обработкой кузова, да и качество сборки часто хромало, из-за чего степень утепления автомобиля оставляет желать лучшего. И все заботы по обеспечению комфортабельных условий при поездках зимой ложатся на плечи самих владельцев «Восьмерки». Итак, решено – утепляем ВАЗ-2108. Далее рассмотрим, как утеплить ВАЗ-2108 своими руками, что можно предпринять, и на что следует обратить внимание, чтобы обеспечить максимальную производительность системы обогрева и максимально снизить потери тепла из салона.

Сразу отметим, что все работы следует провести еще до наступления холодов, поскольку зимой «копошиться» в автомобиле – то еще удовольствие, тем более, что для получения максимального эффекта, придется немало чего сделать.

Все работы можно разделать на три этапа:

1. Обработка салона;
2. Ревизия и обслуживание системы отопления;
3. Утепление подкапотного пространства;

Утепление салона

Сначала рассмотрим, как утеплить салон ВАЗ-2108. Производитель если и делал обработку кузова, то она явно была недостаточной. А со временем нанесенные изоляционные слои приходят в негодность и, по большому счету, салон от окружающей среды отделяет только металл кузова и обшивка, которые не особо противостоят потерям тепла в результате обычного теплообмена.

Чтобы утеплить салон, в первую очередь следует восстановить изоляционные слои. Причем проводя эти работы можно решить сразу несколько проблем – повысить не только теплоизоляцию, но еще и вибро- и шумоизоляцию. Причем для последних продаются специальные изоляторы, которые наклеиваются на внутренние поверхности кузова. При этом они хорошо еще и удерживают тепло.

Дополнительно для утепления можно использовать обычные строительные теплоизоляционные материалы (подложки под напольные покрытия), которые наносятся поверх вибро- и звукоизоляции.

Чтобы добиться максимальной эффективности от обработки кузова, следует изоляторы нанести на все доступные внутренние поверхности кузова:

• Днище;
• Двери;
• Боковины в районе задних сидений;
• Колесные арки задних колес;
• Перекрытие, отделяющее салон от моторного отсека;
• Крыша;
• Нижнюю часть задней двери;

Поскольку стоимость материала в некоторых случая может достигать значительных сумм (поскольку его потребуется немало), то можно обработку салона делать постепенно, то есть, сначала обработать только днище, через время – двери, затем утеплить под торпедой ВАЗ-2108 и т. д. Так удастся растянуть затраты на длительный срок. Но в таком случае обработку следует начинать еще с весны, чтобы полностью утеплить салон до наступления зимнего сезона.

Но это не вся обработка, касающаяся салона. Чтобы исключить проникновения воздуха извне, на всех дверях используются специальные резиновые уплотнители. Но резина со временем «садиться», что приводит к неплотному их прилеганию. В результате они начинают пропускать воздух и в салоне образуются сквозняки, причем сильные. Усугубляет ситуацию то, что ВАЗ-2108 – хэтчбек, и салон его совмещен с багажным отсеком. Причем для доступа к последнему используется достаточно габаритная задняя дверь, которая является основным источником образования сквозняков.

Чтобы устранить это, следует просто «севшие» уплотнители заменить на новые. Особых проблем с этим не возникнет, поскольку на рынке продаются уже готовые комплекты уплотнителей для ВАЗ-2108. Остается их только приобрести и установить вместо изношенных.

Здесь отметим, что важно подобрать хорошие уплотнители, иначе эффект от установки новых резиновых элементов может быть не таким значительным. Лучшими для использования являются так называемые трехкамерные уплотнители. Именно они обеспечивают максимально возможную герметизацию зазора в месте стыка дверей с кузовом.

Также в процессе утепления следует обратить внимание на уплотнительные резинки стекол. Они со временем из-за воздействия внешней среды покрываются трещинами, особенно в местах изгиба. Лучше всего такие уплотнители заменить. Но поскольку эта операция подразумевает извлечение стекол и правильную их установку обратно, то можно отдалить проведение этих работ путем обычной замазки трещин черным силиконовым герметиком. Он и заделает повреждение, и выделяться не будет.

Обслуживание системы отопления

Перейдем к системе отопления. Основным ее элементом является печка, состоящая их радиатора, электродвигателя с вентилятором и заслонок, направляющих горячий воздух в нужную зону. Все это заключено в корпус и устанавливается она в салоне. Несмотря на это этот узел тоже требует обработки, чтобы максимально снизить потери тепла через образующиеся со временем зазоры и износ имеющихся уплотнителей.

Поскольку печка еще выполняет и роль системы вентиляции салона, то особое внимание следует уделить уплотнителям заслонки, посредством которой обеспечивается подача в салон воздуха извне. Если в этой заслонке уплотнители изношены, то даже в закрытом состоянии она будет пропускать холодный воздух.

Чтобы утеплить печку, а также повысить ее производительность, следует:

• Демонтируем печку с авто (для этого придется снимать полностью переднюю панель, после чего, кстати, и можно качественно утеплить переднюю стенку);
• Разбираем полностью печку;
• Проверяем пропускную способность радиатора (если она недостаточна, можно попытаться ее промыть или приобрести и установить новый элемент);
• Полностью разбираем корпус печки и очищаем все внутренние поверхности;
• Очищаем воздуховоды;
• Все уплотнители заменяем;

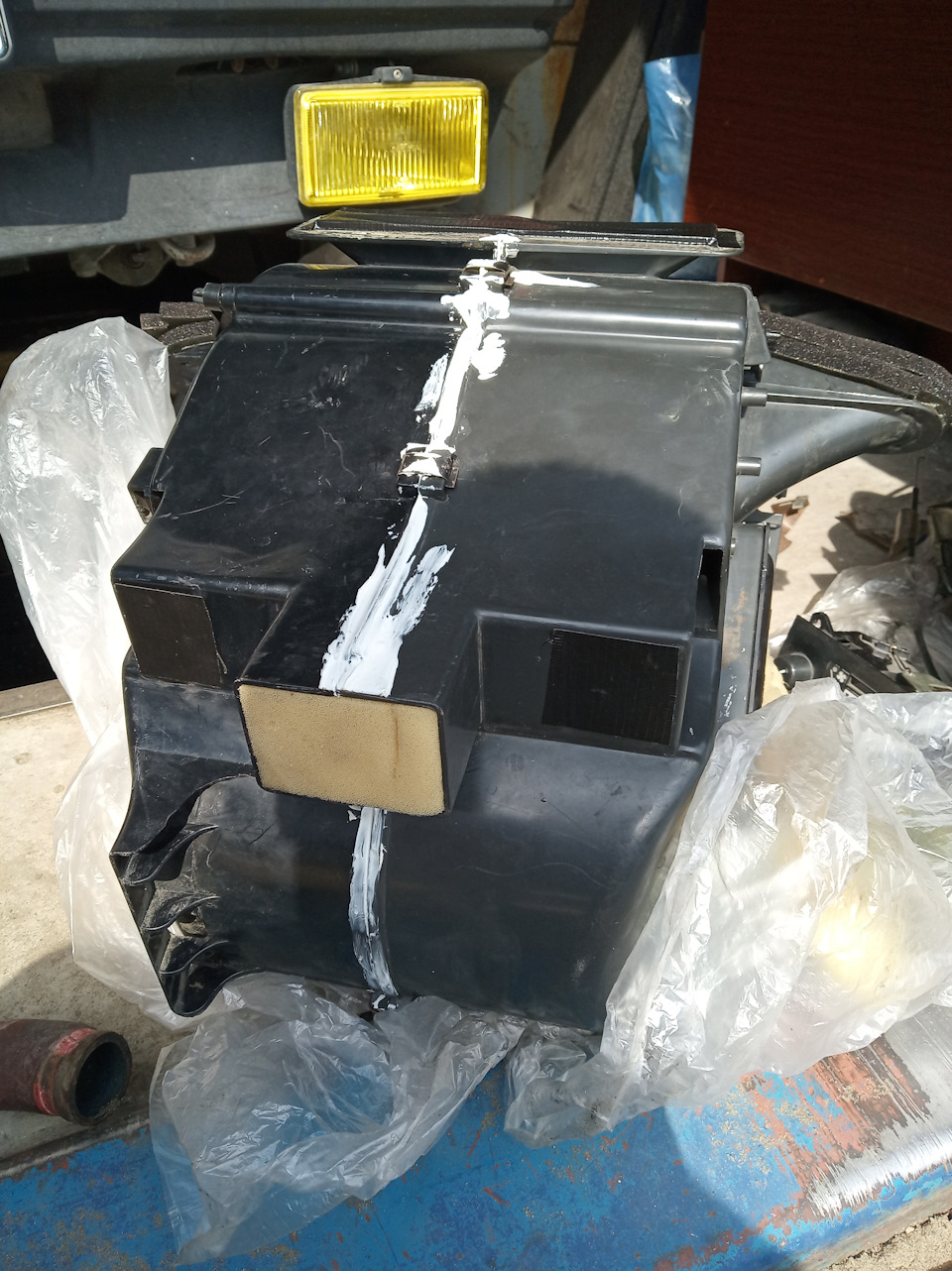

• Собирая корпус, все места стыков обрабатываем герметиком;
• С внешней стороны корпус обклеиваем изоляционным материалом;

Все эти меры минимизируют потери тепла через зазоры в стыках системы отопления, а также обеспечит максимально возможную подачу тепла в салон по воздуховодам.

Утепление двигателя

Напоследок рассмотрим, как утеплить двигатель ВАЗ-2108, ведь от него напрямую зависит подача тепла в салон. Отметим, что все работы в подкапотном пространстве направлены лишь на то, чтобы обеспечить быстрый выход силовой установки на требуемый оптимальный режим.

Сам двигатель накрывать ничем нельзя, но можно утеплить капот. Для этого на него с внутренней стороны наклеивается изоляционный слой. Для этого можно купить комплект изоляционного материала, предназначенный для утепления подкапотного пространства. Представляет он собой раскроенные куски изолятора, которые остается только наклеить.

Но можно и просто приобрести тот же строительный изолятор, самому его раскроить и приклеить. Дополнительно следует обработать и колесные арки в подкапотном пространстве, это и выступит в качестве шумоизоляции, и будет отражать тепло, препятствуя потерям тепла. Все это позволяет силовой установке быстрее набрать температуру.

Дополнительно следует утеплить радиатор ВАЗ-2108. Через него при движении в подкапотное пространство проникает холодный воздух, который препятствует набору температуры. Также радиатор – теплообменник, и зимой после поступления в него разогретого антифриза, воздух будет сильнее охлаждать ОЖ, поэтому температурный режим силовой установки будет на нижней границе.

В отличие от всех предыдущих работ по утеплению ВАЗ-2108, на радиатор можно и не затрачиваться. Чтобы утеплить радиатор, достаточно вставить картонный лист между ним и радиаторной решеткой. Хотя для этого можно приобрести и специальный экран, надевающийся на решетку радиатора.

Но здесь следует учесть, что нельзя закрывать радиатор по всей площади. Отсутствие потока воздуха приведет к тому, что теплообмен снизиться и температура силовой установки будет находиться на верхней границе. Из-за этого часто будет включаться вентилятор системы охлаждения. Чтобы этого не происходило, картонный лист должен перекрывать максимум на 2/3 площади радиатора.

Проведя все эти работы, можно добиться значительно лучшей комфортабельности в салоне, эксплуатируя «Восьмерку» в зимний период.

Видео – Как утеплить печку на Ваз-2108

Доработка отопителя

Доработка печки в автомобиле ВАЗ:
как хочется настоящего тепла…

Как правило, больше всего нареканий вызывает работа печки именно ВВП — редкий экземпляр нормально дует в ноги и на лобовое стекло, а если при этом еще и воздух горячий — большая удача. Мало того, теперь на часть новых авто стали устанавливать «модернизированный» отопитель (также известный как «14-ый»), который вдобавок ко всему выдувают из боковых сопел холодный воздух!

В действительности не так все страшно — это лечится, даже «14-ый» отопитель. Самое отвратительное, что этим нужно заниматься… Мануалов по этой теме предостаточно, один из самых полных находится в ФАКе и принадлежит перу известного хендмейдера VIC78’a. Свою печку я перебирал именно по нему, результаты — просто отличные. Правда, это происходило давно и заново все разбирать для фотографирования не было ни малейшего желания.

Поэтому была проведена акция апгрейда печки в машине М(i)теньки — ВАЗ-21093i 99 г.в. с «14-ым» отопителем на борту. Доводка печки была совмещена с шумоизоляцией торпеды. Я не планировал вносить принципиальные изменения в конструкцию отопителя, а хотел лишь как следует его собрать и отрегулировать.

Разборка отопителя

Для начала нужно слить тосол — отвинтить пластмассовый краник в радиаторе (напротив генератора), но все равно в радиаторе печки ОЖ останется. Поэтому для ее слива использовался кусок шланга с воронкой, которую подставлял прямо к шлангу радиатора. И если тосол слить в чистую посуду, то потом его можно залить обратно…

Для начала нужно слить тосол — отвинтить пластмассовый краник в радиаторе (напротив генератора), но все равно в радиаторе печки ОЖ останется. Поэтому для ее слива использовался кусок шланга с воронкой, которую подставлял прямо к шлангу радиатора. И если тосол слить в чистую посуду, то потом его можно залить обратно…

Чтобы оценить несоосность выходных сопел печки с отверстиями в торпеде, нужно снять накладку воздуховодов. Как правило, печка смещена немного вперед. Если перекос больше 50%, то печку придется подпиливать.

Торпеду придется снять. Эта процедура также не раз описана, в том числе в журнале «ЗР» №10 за 1999 год. Разъемы под кнопки и лампочки можно подписать (фломастером либо на куске бумажного скотча), чтобы не перепутать при установке. Также нужно снять руль с накладками и вытащить подрулевые переключатели.

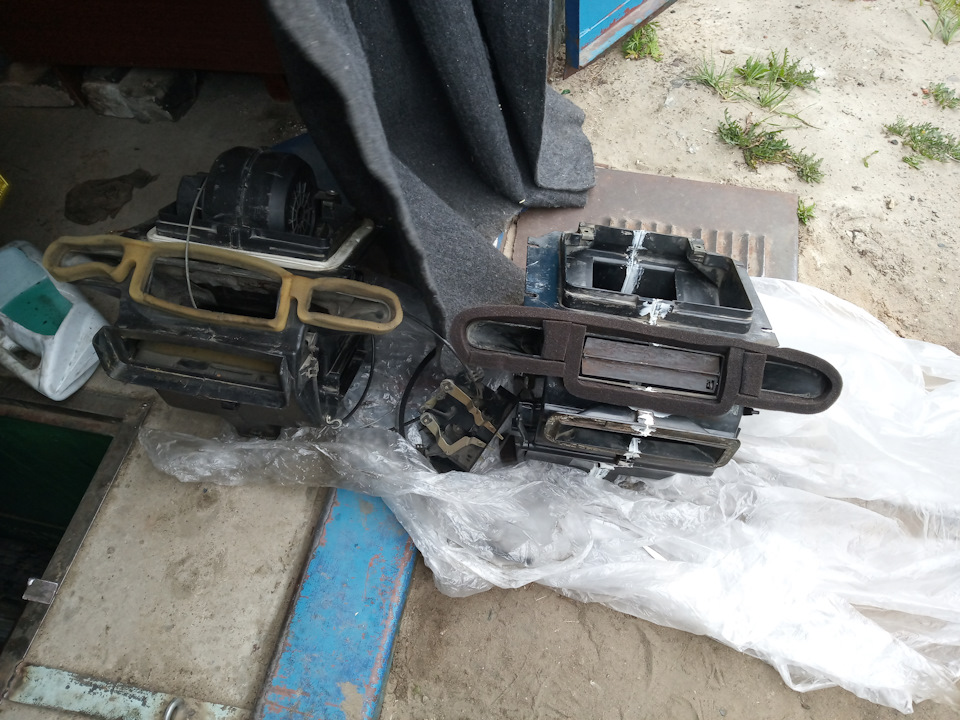

Далее идет очередь печки. Сам отопитель крепится к кузову 4-мя гайками, которые легко открутить трубчатым ключом на 10. Под правой дальней гайкой прижата «масса» вентилятора, рядом разъем плюсового провода. Там же в корпус печки вставляется разъем резистора скорости вращения вентилятора. Все нужно отсоединить. От блока рычагов отключить две фишки: переключателя скорости и лампы освещения.

Отсоединяются шланги от радиатора, аккуратно отцепляется защелка троса у краника печки. Все, печку больше ничего не должно связывать с корпусом авто. Затем откручиваются два винта крепления вентилятора, при этом резиновые шайбочки и подпятник терять не следует.

Радиатор

К корпусу печки он крепится тремя саморезами. Его нужно вытащить, но осторожно: может вылиться еще немного тосола.

В авто будет намного теплее, если в радиаторе имеются «завихрители» (турбулизаторы, гидроупоры) охлаждающей жидкости. Это пластиковые спиральки, которые замедляют скорость протекания охлаждающей жидкости и увеличивают теплоотдачу радиатора при работе двигателя на низких оборотах. Как утверждают ВАЗовцы, они должны присутствовать в большинстве радиаторов, особенно в новых авто… Если их не оказалось, то достаточно нарезать алюминиевых или медных полосок толщиной 1-1,5 мм и шириной 5-6 мм (подобрать по диаметру трубок), один конец зажать в патрон дрели, другой зафиксировать и аккуратненько завить.

Отопитель

Перед его разборкой следует глянуть в отверстие, в которое вставляется радиатор. Половинки нижней ребристой стенки его крепления часто деформируются от жары, смещаются относительно друг друга, нарушается герметичность и даже при полностью закрытой заслонке подсасывается холодный воздух. Из-за этого может отличаться температура правого и левого сопла обогрева ног.

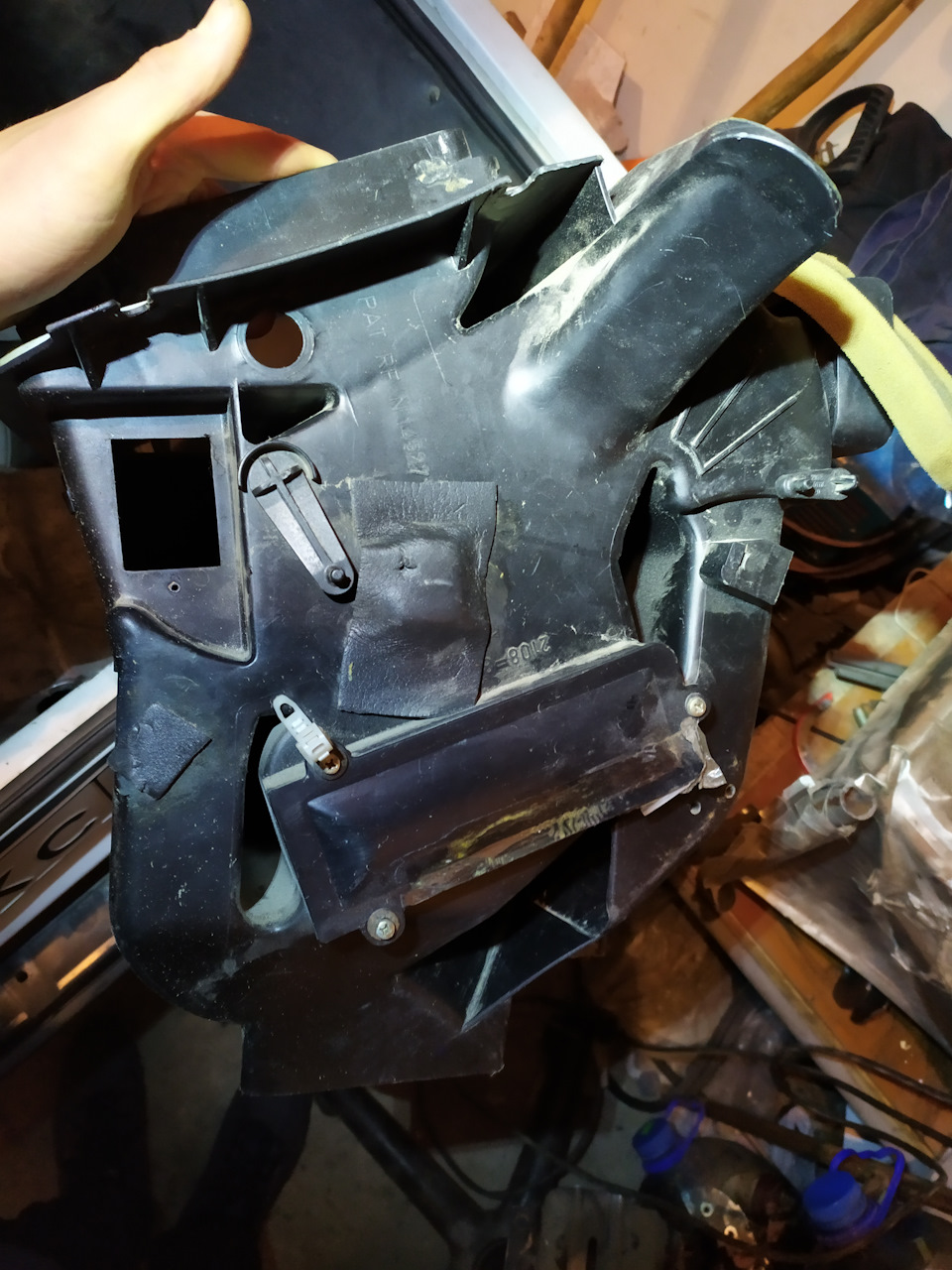

Для «располовинивания» корпуса нужно отверткой отцепить металлические защелки и отвинтить один саморез под центральным соплом («14-ый» only), затем аккуратно вытащить рычаги заслонок.

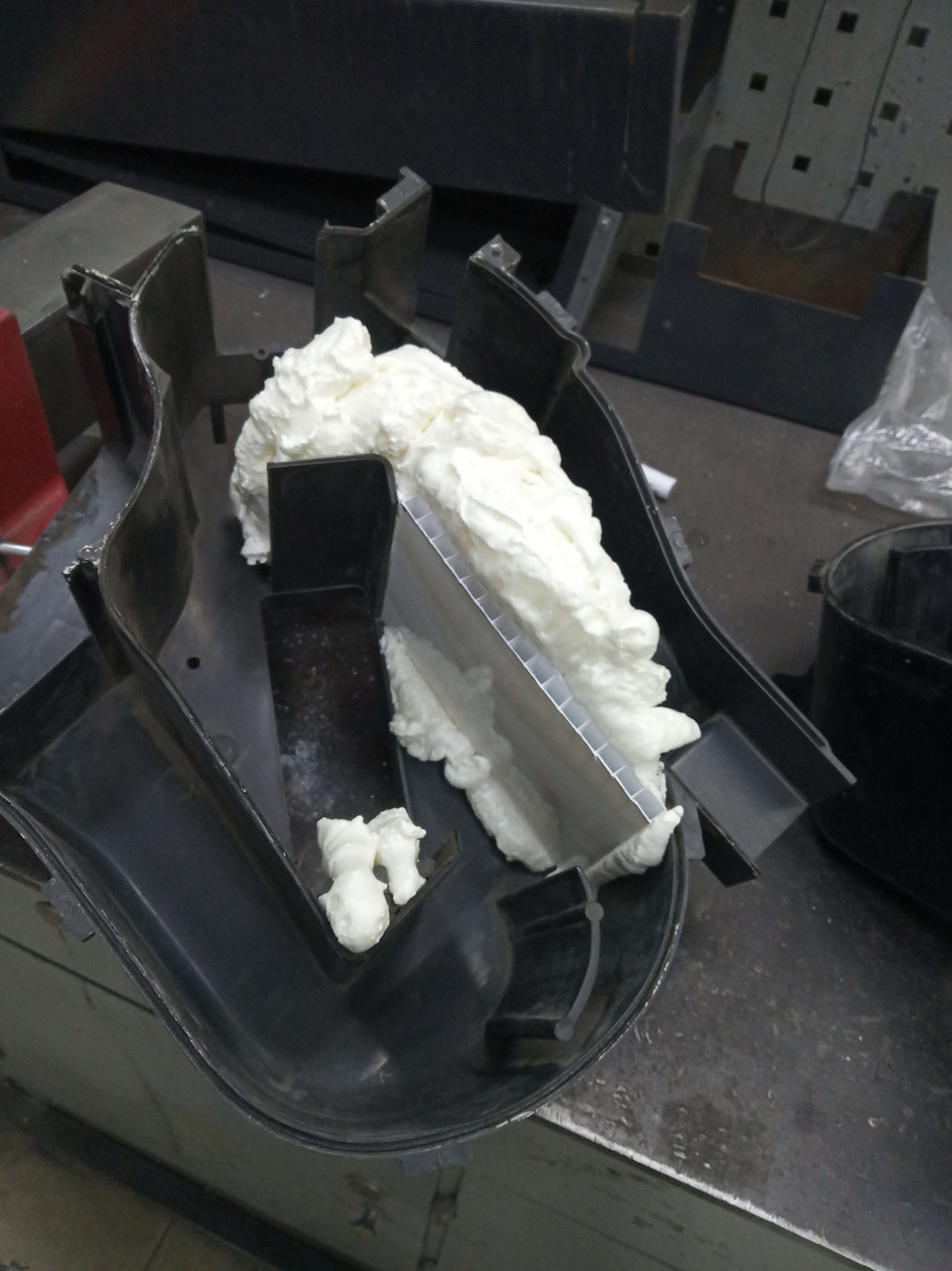

После разборки нужно внимательно осмотреть внутренности — пришлось лишь подклеить «Моментом» оторванный поролон, а также дополнительно поклеить полоски битопласта так, чтобы обеспечить максимальную герметичность при крайнем положении главной заслонки.

Заслонка центрального воздуховода имеет другое строение и при правильной регулировке полностью перекрывает поток из центральных сопел, поэтому глушить его не имеет смысла. В своем отопителе старого образца мне пришлось подклеить кусок пенки так, чтобы сверху над центральной заслонкой не оставалось «окошко» в виде трапеции. Здесь это излишне, разве что можно приклеить полоску пенки вровень с закрытой заслонкой.

Сборка

Перед сборкой желательно слегка смазать литолом места крепления заслонок. Половинки корпуса обязательно соединить между собой с герметиком, подойдет любой — силиконовый, акриловый, «Гермесил». Потом защелкнуть скрепки, закрутить саморез, поставить на место рычаги заслонок.

Если сильно деформировались половинки ребристой стенки упора радиатора, то щель нужно заполнить герметиком, да пожирнее… Вообще этому узлу следует уделить побольше внимания — между корпусом и радиатором отопителя не должно быть щелей, хотя проверить это не так просто. Для герметизации на ВАЗе используют тоненькую полоску поролона, которой явно не хватает… Поэтому я оклеил битопластом обе стенки корпуса, к которым прикасается радиатор. Для установки пришлось использовать сверху поролоновой полоски плотную ткань — радиатор вставал на место «с натягом».

Попадаются экземпляры, когда вентилятор печки сильно гудит, особенно на высоких оборотах. В этом виновата крыльчатка, которую можно отбалансировать, наматывая проволочку на обод лопастей. Место намотки определяется экспериментальным путем. Его можно подобрать, прилепляя кусочки пластилина на крыльчатку, подключая двигатель и оценивая вибрацию. После всех регулировок вентилятор нужно поставить на место, провода от него протянуть через резиновую заглушку в корпусе печки.

И еще — про чулок на кожухе вентилятора. Конечно же, он спасает от листьев, но моментально забивается грязью/пылью и значительно снижает поток воздуха. Так что польза от него весьма сомнительна…

Регулировка тросиков печки

Как правило, при заводской сборке ход заслонок отрегулирован не до конца. Поэтому нужно подобрать положение оплетки тросиков таким образом, чтобы рычаги управления заслонками фиксировались в крайних положениях, особенно главной и центральной. От заслонки, которая перекрывает поток на лобовое стекло, достаточно добиться удовлетворительного положения «закрыто».

Как правило, при заводской сборке ход заслонок отрегулирован не до конца. Поэтому нужно подобрать положение оплетки тросиков таким образом, чтобы рычаги управления заслонками фиксировались в крайних положениях, особенно главной и центральной. От заслонки, которая перекрывает поток на лобовое стекло, достаточно добиться удовлетворительного положения «закрыто».

Краник отопителя — с ним отдельная история. Дело в том, что ход рычага «тепло-холод» заведомо меньше хода заслонки краника. Соответственно, он либо не полностью закрывается, либо не до конца открывается. Думаю, что наиболее интересно именно то его состояние, при котором кран полностью открыт. Поэтому в режиме «max тепло» рычаг краника должен упираться в левый ограничитель.

Трубки радиатора я слегка смазывал герметиком, надевал шланги и с силой затягивал хомуты, их обязательно нужно заменить на «NORMA» или подобные. Также рекомендую еще раз подтянуть эти хомуты, когда уже будет залит тосол и прогрета машина — шланги станут значительно мягче.

Установка

Перед установкой торпеды на приемные отверстия сопел наклеили куски пенки с битопластом, причем отверстия в них проделаны с небольшим напуском.

Печка ставится на место, но гайки ее крепления не затягиваются до конца. Ставится на место торпеда, при этом нужно стараться по максимуму подать ее вперед. Когда ее передний край с резинкой (которую желательно смочить мыльной водой) вошла в уплотнитель лобового стекла, закручиваются два нижних самореза — справа и слева. Не забыть вытянуть в отверстия торпеды соответствующие пучки проводов. Далее слегка прикручиваются саморезы боковых «ушек». Затем сверлом Ø 2,5-3 мм аккуратно сверлятся два отверстия в балке кузова сквозь пластмассу, в них закручиваются саморезы длиной 40-50 мм с шайбами, в качестве которых я использовал просверленные монетки. Привинчиваются остальные саморезы, их тоже можно прихватить герметиком.

После такой модернизации торпеда по максимуму прижата к кузову и держится гораздо прочнее. Далее печка двигается для максимального совмещения отверстий.

Если несоосность оказалась слишком велика, то предварительно (до установки торпеды) можно немного пропилить пазы крепления печки так, чтобы больше подвинуть ее «на себя». Но в этом случае я настоятельно рекомендую снять кожух вентилятора отопителя (со стороны моторного отсека, 4 маленьких самореза) и дополнительно проложить герметик (замазку) между корпусом печки и вырезом в кузове авто. Потом доворачиваются гайки крепления печки, срезаются излишки пенки в воздуховодах. Желтый поролон можно тоже подрезать там, где он мешает, по месту проверить правильность работы всех заслонок.

Пластиковую накладку воздуховодов можно герметизировать, наклеив сверху штатного поролона полоски битопласта — этого вполне достаточно. Один интересный момент: в середине накладки, точно под магнитолой есть небольшая щель, через которую магнитола «подогревается»! Ее нужно заклеить, пенкой например, но для чего она была сделана я так и не понял… Воздуховод, идущий к ногам задних пассажиров выкидывать не стали, также не заглушали его сопло — теперь потока воздуха хватает на всех.

Теперь можно заливать тосол, только сначала открыть краник отопителя во избежание воздушных пробок. Прогреть машину, посмотреть, нет ли течи, еще немного подтянуть хомуты.

Данная методика вполне подходит не только к «новому» отопителю, но и к «старому», а также в авто с «низкой панелью». Однако не стоит забывать, что работа печки неразрывно связана с остальными компонентами системы охлаждения автомобиля — прежде чем разобрать половину салона, желательно убедиться в правильности их работы.

Уверен, что разница в работе печки должна ощущаться, так сказать, «невооруженной кожей». Самому мне пока не удалось в полной мере понаблюдать результаты данного апгрейда, но впечатлениям хозяина авто я вполне доверяю. В моей машине после подобных переделок просто жарко!

Доработка отопителя: 3 комментария

привет! та же беда на моем авто! хочу сделать по твоей схеме ремонт. скажите плз, что в статье устарело, может материалы заменить на более современные? буду благодарен, если пообщаемся по почте!
спасибо

Думаю, силиконовый герметик и саморезы до сих пор используются, хотя и прошло 13 лет Если серьезно, то битопласт и «пенка» тоже выпускаются, в крайнем случае, всегда можно обойтись чем-то подручным (обычным поролоном), главное — соблюдать схему. А может на ВАЗе сейчас, в 21 веке, уже нормально собирают автомобили?! Хотелось бы верить… Удачи!

Почему плохо греет печка на ваз 2109

В холодный сезон часто случается так, что плохо греет печка на ваз 2109. В отличии от теплого времени года это приводит не просо к снижению комфорта в салоне, а образованию конденсата на лобовом и боковых стеклах. В итоге — видимость резко снижается и вождение авто в таких условиях становится крайне опасным. Для выявления причин того, что плохо греет печка на ваз 2109 нужно прежде всего разобраться в принципе ее работы и устройстве, а потом грамотно произвести осмотр и диагностирование поломки.

Принцип работы печки ВАЗ 2109

Принцип работы отопительной печи ВАЗ 2109 сводится к передаче тепла, вырабатываемого при работе двигателя внутреннего сгорания, забираемому извне воздуху. Последним обогревается салон автомобиля. Обогрев осуществляется исключительно во время работы двигателя. Посредником, переносящим тепло, выступает антифриз. Именно он отводит излишнюю тепловую энергию от работающего двигателя. Циркулируя в каналах радиатора, тосол нагревает его. Радиатор же обдувается воздухом с помощью электровентилятора. Нагретый таким образом поток воздуха подается через воздуховоды в салон ВАЗ 2109.

Принцип работы печки ВАЗ 2109: 1 – рабочее колесо вентилятора; 2 – воздуховод обогрева лобового стекла; 3 – заслонка обогрева лобового стекла; 4 – заслонка обогрева ног; 5 – заслонка центрального сопла; 6 – центральное сопло; 7 – радиатор отопителя; 8 – заслонка управлениея отопителя; 9 – окно обогрева ног водителя; 10 – воздуховод внутренней вентиляции.

Важно! У автомобилей ВАЗ 2108, 2109 и 21099 печка устроена и расположена одинаково. Это значительно упрощает ее ремонт и поиск запасных частей.

Работа печки обеспечивает не только комфортную температуру в салоне автомобиля для водителя и пассажиров, но и препятствует возникновению конденсата на лобовом стекле (теплый воздух обдувает его через специальные сопла).

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Важно! У ВАЗ 2109 может быть высокая или низкая панель, когда плохо греет печка ее ремонт в обоих случаях идентичен.

Возможные поломки системы отопления

Основные причины, почему плохо греет печка ваз 2109 заключаются в перебоях или поломках трех узлов системы отопления:

1. Поломки узла воздуховодов. Воздуховоды представляют собою пластиковые кожухи и гофрированные трубки большого диаметра. Поступление воздуха через них регулируется заслонками. От утечки теплого воздуха или проникновения холодного предохраняют уплотнители. Проблемы в работе этого узла чаще всего возникают при засорении посторонними частицами мусора и пылью. В этом случае после осмотра воздуховоды нужно просто очистить от загрязнений. Другой уязвимой частью являются уплотнители воздуховодов и их заслонки. Первые могут усыхать и изнашиваться — это приводит к потере герметичности и утечкам теплого воздуха. Заслонки же часто закрываются не до конца. В итоге в систему проникает холодный воздух и обогрев также не происходит.
2. Поломки узла вентилятора. Нагнетательный вентилятор роторного типа на ВАЗ 2109 питается электричеством от бортовой электросети через балластный резистор. Само включение и частота вращения регулируются верньером на панели управления — он находится с левой стороны от рычажков задвижек. Чаще всего перегорает сам вентилятор или резистор. При выявление этого требуется их замена.

Совет! В условиях домашнего гаража поломку данных электротехнических деталей можно выявить с помощью прозвона мультиметром.

Ремонт и плановое обслуживание печки на ваз 2109

Говоря о ремонте печки на ВАЗ 2109 нужно отметить прежде всего то, что большей части проблем с этим узлом можно избежать проводя плановое обслуживание. Именно его отсутствие вызывает внезапные поломки в самый неудобный момент (холодный сезон).

Наиболее важные моменты сводятся к следующему:

1. Регулярно проводить осмотр воздуховодов и заслонок — удалять накопившийся мусор, очищать салонный фильтр, проверять работоспособность заслонок.
2. Если уплотнители на заслонках истрепались, то их нужно заменить как можно скорее.
3. Когда заслонки закрываются неплотно, нужно подтянуть управляющие тяговые тросики.
4. Антифриз нужно регулярно заменять. Конкретный срок зависит от марки и здесь нужно руководствоваться указаниями производителей.
5. Прочищать трубки и сам радиатор нужно только специальными фирменными жидкостями. Всякая самодеятельность, к примеру использования средства для чистки канализации, приведет к выходу из строя как резиновых трубок, так и металлического радиатора (он просто растворится).
6. Подтекающий кран или вовсе не пропускающий тосол проще всего удалить из системы или заменить на более износостойкий водопроводный. Но в этом случае станет невозможным управление им из салона через тягу и рычажок.
7. Уровень тосола в расширительном бачке нужно всегда поддерживать на должном уровне и при его понижении — доливать недостающее.

Важно! Подливать дополнительный тосол нужно только той же марки, что и используется в системе. Если влить другой антифриз, то возможно засорение системы образовавшимся осадком.

Диагностику причин почему греет печка плохо на ВАЗ 2109 нужно проводить на средних оборотах двигателя. Температура воздуха из сопел печки должна достигать 80-90 градусов Цельсия за 5-10 минут. Прогрев салона до +5 градусов с -10 градусов происходит за 10 минут работы печки.

Совет! Если печка плохо греет на ВАЗ 2109 и она вышла из строя в дороге, а произвести ее ремонт нет возможности, то неизбежно происходит запотевание лобового стекла. Избежать этого можно только открыв боковые окна — так холодный воздух извне воспрепятствует возникновению конденсата.

Как на ваз 2109 улучшить печку

Устройство печки на ВАЗ 2109

Обогрев салона ВАЗ 2109 обеспечивается за счет работы радиатора печки, подключенного параллельно к главному радиатору, который входит в систему охлаждения двигателя.

Схема отопителя

Отопитель монтируется в салоне под приборной панелью по средствам гаек на болты, которые приварены к коробке воздухопритока. Разогреваемый в отопителе воздух по средством каналов (воздуховоды) поступает внутрь салона. Воздуховоды располагаются снизу приборной панели и имеют уплотнительные прокладки.

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Принцип устройства и работы

• Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
• Электрический вентилятор печки принудительно подает воздух внутрь салона.
• Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
• К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
• Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
• Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
• Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
• На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
• Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
• Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
• Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
• В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
• Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
• Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
• Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
• Слева и справа подается воздух в ноги переднему пассажиру и водителю.
• Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
• Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
• Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
• ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

• Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
• Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
• Открутите крепежные гайки крана печки.
• Снимите кран со щита передней части.
• Демонтируйте держатель тяги крана отопителя.
• Рассоедините тягу и рычаг крана.
• Снимите чехол, который защищает рычаг коробки передач.
• Снимите накладку напольной облицовки.
• Открутите крепление облицовки пола на задней части.
• Снимите, сдвинув назад, облицовку тоннеля на полу.
• Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
• Рассоедините провода, идущие от электромотора отопителя.
• Отключите проводку от резистора.
• Открутите крепежные гайки справа от печки.
• Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
