Отзыв владельца Лада 21063 — стайлинг. Неоднократно видел красивые глазки не только на BMW, но и на машинах отечественного производства, как например на Приоре или уже тюнингованная оптика на "Десятке". Но однажды увидел прикольную подсветку из диодов на фарах шестерочки и копейки. У меня тут же "загорелись" глаза и захотелось повторить…

Ваз 2106 ангельские глазки фото

Ангельские глазки Ваз 2106 CCFL / CCFL Angel eyes Vaz 2106

Неоднократно видел красивые глазки не только на BMW, но и на машинах отечественного производства, как например на Приоре или уже тюнингованная оптика на «Десятке». Но однажды увидел прикольную подсветку из диодов на фарах шестерочки и копейки. У меня тут же «загорелись» глаза и захотелось повторить это.

Была одна проблемка: мне не нравились ангельские глазки из ДИОДОВ, я долго долго читал ДРАЙВ2 и искал в ветке, кто и как что делает. Попались мне эти представители:

Sanya38 с очень необычными глазками, устанавливающимися снаружи фары, а не внутри её.
bolvan описал всё достаточно подробно, но без картинок
pavlovich соорудил такие глазки.
Maxutka с темой под названием Ангельские глазки или 2 никчёмных дня
Также в поле моего внимания попал Alex-Calisto, тоже с подробным описанием всего, результаты его работы на его странице.
Все эти идеи и инструкции очень как помогли мне, но был один вопрос! Каким же диаметром нужно делать кольца?) Мне было не понятно) Sanya38 брал 145 мм диаметр, но у него с внешней стороны фары, а остальные не описывали .Просто все указывали, что брали банку и от неё «плясали»)
Мой же выбор пал на 120mm Angel Halo Eyes Ring CCFL white Car Lights Tube(они газонаполненные, как на БМВ, и светятся равномерно), которые я купил на ebay.com и пришли они мне через месяц. Сразу скажу, что 120 мм более или менее неплохо встают в фару, но на 126 мм будет еще лучше)

И так, в один комплект у нас входит:
2 кольца
1 инвертор
крепежный скотч(бесполезный в нашем случае)

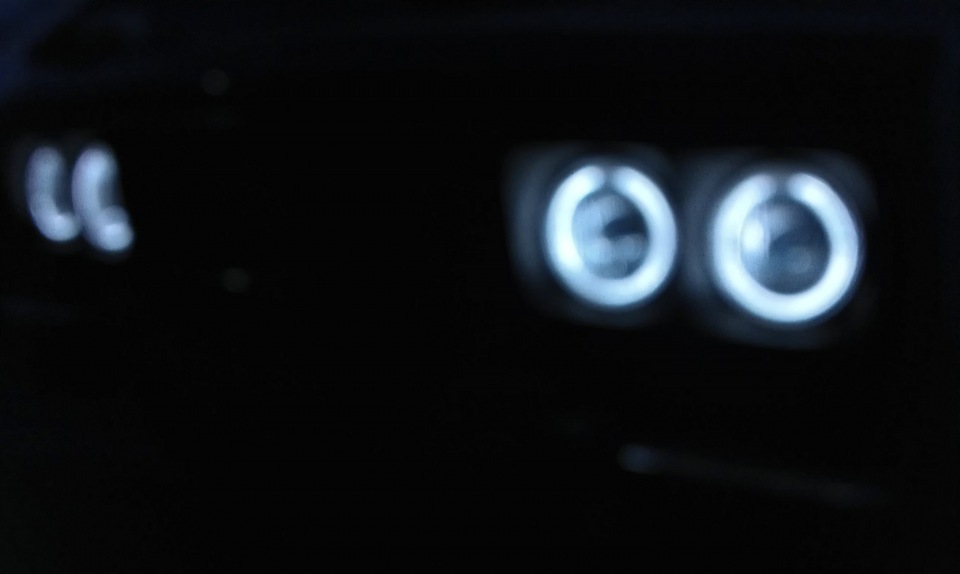

Так они светятся в ночи(проверяю работоспособность)

Как и все, не стал заморачиваться с бережным изыманием стекол, купил 4 новых стекла, а эти просто разбил молотком. Сначала пытался их закрепить на скотч двусторонний, который идет в комплекте, ненадежная конструкция вышла

После установки промазываю все силиконовым прозрачным герметиком и ждем, когда застынет

Так выглядят установленные глазки внутри фары ( до установки ):

Одно кольцо у меня оказалось бракованным, и мне пока пришлось наслаждаться одной парой и ждать, когда продавец мне вышлет второй комплект:

После получения новых колец, я решил перекрепить кольца, снова «вскрыл» все стекла и уже прикрепил их уже прям к самому стеклу фары на несколько точек силиконом:

Результат стараний можете видеть на последних фото:

В нашем небольшом городе еще не встречал именно газонаполненных глазков, есть только ДИОДные. Так что я первенец)

###############
Пример, как выглядят ангельские глазки у товарища TuFaN , если поставить на 126 мм, что бы я вам и рекомендовал)

Ангельские глазки ВАЗ 2106

Установка “ангельских глазок” в ВАЗ 2106

Появилось время написать про установку ангельских глаз (в дальнейшем АГ). Фары, от времени, уже были в «потрёпанном» состоянии, и я уже давно собирался их заменить на новые, в сборе, и пара фар дальнего света «Освар» лежала купленная с год назад, дожидаясь своего времени. Теперь докупил комплект фар ближнего света, того же производителя.

Сразу напишу, что это не окончательный вариант сборки фар, а промежуточный, планируется установка ксенонового света «по всем правилам»(линзы, авторегулировка фар, омыватели) и чтобы АГ не лежали «без дела» пока соберутся все компоненты, решено установить их с галогеновым светом. Для этого купил на время стёкла ближнего света, нашлись у людей ещё раритетные СССР ФГ-145). Изготовлением самих АГ решил не заниматься, а доверить это дело мастерам своего дела, в чём мне очень помог Артём (ARTyomich) большое ему спасибо за это. Изготавливает АГ быстро и качественно, результат просто отличный, всем желающим сделать и себе АГ обращайтесь к нему! Для отправки на сборку АГ к Артёму, купил светодиодную ленту Foton Premium Smd 5050 (60led/m):
рабочий ток — 1.2А/м
потребл.мощность — 14.4 Вт/м
световой поток — 1260 lm/m
Лента намного ярче своих дешёвых аналогов, продающихся в большом разнообразии. Очень ярко светит и гарантийный срок в 3 года «морально успокаивает» . Через неделю получил уже готовые к установке АГ,

получились очень яркие, как я хотел, можно приступать к их «внедрению») Оптика разбиралась по разному, стёкла дальнего света — удалось снять целыми, с помощью стр.фена, стёкла ближнего света не захотели сниматься с помощью нагрева, пришлось снимать варварским методом) аккуратно разбив стёкла.

Затем примеряв АГ

необходимо было сделать отверстие для проводки в отражателе.

Кольца АГ по периметру точками посадил на прозрачный герметик Mannol

и отверстие с проводами загерметизировал.

Затем поставил на место стёкла фар. На дальний свет сразу установил прозрачные ФГ-16, давно лежали четыре стекла для ксенона.

После высыхания собрал фары и установил их на машину.

Провода АГ вывел между фар,

поставил разъёмы, одел в гофру. Подключал АГ по схеме:

для этого понадобится два реле

— 4х контактное и 5 контактное РС702., два диода, предохранитель. На схеме всё видно, как подключать, АГ могут включать автоматически при запуске двигателя, при включении ближнего или дальнего света — отключаются — защита АГ от перегрева от температуры галогеновых ламп и продление срока службы, так как при свете АГ всё равно видно плохо. Отключающая клавиша с подсветкой уже была установлена, подключил к ней.

Снять как светят АГ достоверно не получиться, камера засвечивает невероятно, сильно ярко горят,

фото с уменьшенной выдержкой

Днём, полдень, очень яркое солнце

в тёмное время, без освещения, вообще не получается фото, сплошные пятна засветки. В реальности светят очень здорово, ярко.

Результатом доволен) в следующем Б/Ж выложу изготовление стабилизатора напряжения 12в для АГ, так как «успокаивающая гарантия» для ленты даётся только при условии стабильных +12в +/- 0.5% а генератор выдаёт 14.5в и хотелось бы продлить время «жизни» светодиодов.

Стабилизатор напряжения 12в для светодиодов

При установке ангельских глаз,

С уменьшенной выдержкой

да и вообще всех светодиодов, для их безопасной и продолжительной работы на автомобиле нужно ставить стабилизатор напряжения, можно и без него подключать, но потом не удивлятся и не «грешить» на ленту- чего так быстро «умирают» светодиоды?) Если подключено пару светодиодов или небольшой отрезок недорогой ленты, то в случае выхода из строя, выходит не дорого, а если диоды или лента премиум сегмента, недешовые, это уже становиться накладным и не хочется деньги выкидывать на ветер. Самый простой и недорогой стабилизатор можно собрать на крен 7812 и нескольких конденсаторах. Цена деталей на это время, составляет 12грв (9грв кренка и 3грв конденсаторы) так что для долговечности светодиодов лучше сделать стабилизатор. Этот вариант на кренке 7812 является не регулируемым и выдаёт только 12в, второй простой вариант это на крен 317, в этом случае это уже получается регулируемый стабилизатор и напряжение можно регулировать с помощью сопротивления. По цене деталей тоже недорогой цена крен317 — 11грв. При сборке на этих кренках необходимо учитывать их нормальную работу с максимальным током нагрузки не больше 1.5А. Если ток нагрузки больше они будут греться, нужно уже садить их на радиаторы, но работа в предельных нагрузках будет не долговечна. В моём случае лента весьма «прожорлива»: Foton Premium Smd 5050 (60Led/m) с параметрами:
рабочий ток 1.2А/м
потребл.мощность 14.4Вт/м
световой поток 1260lm/м
Пр длинне 3м выходит 42вт/3.6А. Пришлось бы делать на каждое кольцо АГ по стабилизатору и то не факт нормальной работы без перегрева. Я решил сделать один большой стабилизатор, с запасом, для АГ и возможностью подключения дополнительных изделий имеющихся в наличии (подсветку днища, подсветку салона, подсветку подкапотного, подсветку багажника, ножную подсветку) и всего того, что возможно ещё взбредёт в голову)). Для стабилизатора понадобились следующие детали:
Крен Lm 317
Транзистор КТ 819 гм
Конденсатор 470мкF
Конденсатор 47мкF
Сопротивление 2КОм
Сопротивление 180Ом
Радиатор охлаждения для транзистора

Собирал по схеме:

Изготовленный стабилизатор рассчитан на нагрузку до 15А,

от нагрузки АГ 3.6А совсем не греется и можно подключать дополнительные потребители. При бортовом напряжении 13.5-14.5в стабильно выдаёт 12.5в. Сопротивление специально подобрал чуть больше для 12.5в, производитель ленты Foton указывает на напряжение 12в+/- 0.5%. Если транзистор КТ 819 гм заменить на транзистор КТ 827, то общую нагрузку можно увеличить до 20А. Для установки в машину необходимо сделать защитный корпус, так как радиатор охлаждения транзистора получается колектор (+) и на массу к машине нельзя допускать прикосновения. Корпус сделал из первого попавшегося под руку, подходящего по размеру, это пластиковая упаковка от ламп Н1.

Радиатор поместился идеально, входит плотно. Для его охлаждения вырезал снизу и спереди окна.

Сверху на свободное место закрепил остальные комплектующие из схемы.

Сзади прикрепил крепёжную планку. Так как стабилизатор в сборе получился не миниатюрным, чтобы не мешал «под руками» и для лучшего его охлаждения, место установки нашёл поближе к приводному вентилятору охлаждения — под аккумулятором.

В этом месте очень хороший дополнительный обдув радиатора стабилизатора получается.

Так же поставил разъёмы на проводку от АГ,

для удобного съёма оптики при замене ламп, и одел гофру. Ну и ещё фото АГ.

Светодиоды в фонари ВАЗ 2101, 2106, 2107 КЛАССИКА

Изготовление светодиодных фонарей для ВАЗ 2101 своими руками
Установка светодиодов в

Читайте также  Не выключается зажигание ваз 2114

Как сделать и установить ангельские глазки на ВАЗ 2106

В последние годы так называемые ангельские глазки, используемые в качестве дневных ходовых огней, стали весьма популярным украшением, подчеркивающим имидж автовладельца. Но к сожалению, далеко не все модели и марки автомобилей оснащаются ими на заводе. Сегодня мы рассмотрим, как можно самому сделать и установить ангельские глазки на ВАЗ 2106.

Ангельские глазки на шестерку своими руками

Существует множество придуманных автолюбителями вариантов изготовления ангельских глазок для установки в фары ВАЗ 2106. Начнем с самого простого и бюджетного.

Как сделать ангельские глазки на двух светодиодах

Для изготовления этой конструкции тебе понадобятся следующие материалы:

  1. 8 любых сверхъярких светодиода диаметром 5 мм с радиальными выводами.
  2. 4 резистора с сопротивлением по 2 кОм каждый и мощностью не менее 0.25 Вт.
  3. 4 круглые палочки из прозрачного органического стекла длиной 50 см и диаметром 8-10 мм.
  4. 4 новых стекла от фар ВАЗ 2106 – 2 дальнего и 2 ближнего света.
  5. Герметик.
  6. Стабилизатор напряжения на 12 В для питания светодиодов.

Из инструментов приготовь следующие:

  1. Ножовку по металлу или полотно от нее.
  2. Двое пассатижей.
  3. Круглую оправку диаметром 104–110 мм (идеально подойдет жестяная двухсотграммовая банка из-под растворимого кофе).
  4. Большая сковорода или кастрюля с кипящей водой.
  5. Клеевой термопистолет.

Если все готово, то можно начинать. Опусти палочку в кипящую воду и, как только стекло размягчится, при помощи двух пассатижей оберни ее вокруг заранее приготовленной оправки.

Изготовление колец для ангельских глазок

После того как палочка остынет, сними ее с оправки и отпили концы ножовкой таким образом, чтобы между ними остался зазор в 5 мм.

Выгнутые заготовки и готовое кольцо для ангельских глазок

Теперь просверли в торцах палочки два отверстия диаметром 5.5 мм и глубиной 7-8 мм. Для установки в эти отверстия светодиодов используй любой прозрачный нитролак – он не только надежно зафиксирует полупроводники, но и сделает стенки отверстий более гладкими, а значит, и более прозрачными.

Спаяй светодиоды параллельно и подпаяй к ним провода разных цветов: так будет легче соблюдать полярность при подключении конструкции к бортовой сети.

Заранее узнай полярность выводов полупроводников и вклеивай их так, чтобы после установки выводы анодов и катодов можно было легко спаять.

Остался последний штрих: неглубокие (0.5 мм) пропилы по всей длине кольца с интервалом в 5-7 мм. Если ты проделаешь все вышеперечисленные операции 4 раза, то можно считать, что ангельские глазки готовы для установки в фары.

Создание пропилов и готовые ангельские глазки для ВАЗ 2106 в работе

Для этого фары придется снять, а стекла на них, обмотав ветошью, разбить – это проще, чем сорвать стекла с прочного герметика.

Перед тем как разбить стекла, не забудь посмотреть, какие были для дальнего, а какие для ближнего света.

Готовые ангельские глазки вложи в новые стекла пропилами к стеклу и приклей их при помощи клеевого термопистолета либо герметиком. Заодно просверли отверстия в верхней части отражателей: туда ты выведешь провода питания. Когда герметик схватится, хорошо промажь торцы отражателей и стекла, затем плотно сожми их между собой до полного схватывания герметика. Кольца можно приклеить не к стеклу, а к отражателю, но в этом случае используй герметик, поскольку термопистолет перед большим и холодным металлом бессилен.

Сборка фары с ангельскими глазками (кольца приклеены к отражателю)

Осталось установить фары на место, не перепутав дальние с ближними, и собрать простую схему:

Схема подключения ангельских глазок для ВАЗ 2106 в бортовую сеть через стабилизатор КР142ЕН8Б

Микросхему необходимо снабдить небольшим радиатором или закрепить ее непосредственно на кузове автомобиля.

Ангельские глазки на светодиодной ленте

Эти ангельские глазки выглядят намного эффективнее предыдущей конструкции, но, как ни странно, не сложнее в изготовлении. Для этого варианта ДХО (дневных ходовых огней) потребуются следующие материалы:

  1. Светодиодная лента (СЛ) белого цвета свечения (2 м).
  2. 4 палочки из оргстекла прямоугольного сечения (8х10х500 мм).
  3. 4 новых стекла от фар ВАЗ 2106 – 2 дальнего и 2 ближнего света.
  4. Герметик.
  5. Стабилизатор напряжения на 12 В для питания светодиодов.

Инструменты потребуются те же, что и для предыдущей конструкции: ножовка по металлу, двое пассатижей, оправка диаметром 104–110 мм, горячая вода, клеевой пистолет.

Кольца изготавливай так же: разогревай палочки в кипятке и выгибай их на оправке при помощи двух пассатижей:

Изготовление колец для ангельских глазок

Отрежь излишки палочки. В результате у тебя должно получиться нечто подобное:

Готовые кольца ангельских глазок на ВАЗ 2106

Теперь на этих кольцах нужно закрепить светодиодную ленту. Подойдет любая шириной до 8 мм на 12 В белого свечения (цветные ДХО спровоцируют проблемы с сотрудниками ГИБДД, но об этом ниже). К примеру, лента, собранная на светодиодах 5630, 5730, 2835 или 5050 одноцветная, но последняя будет стоить несколько дороже.

Отрежь от ленты (она продается катушками по 5 м) 4 кусочка нужной длины, но не забывай, что резать СЛ можно по обозначенным на ней участкам (через каждые 3 диода). Если кусочки окажутся несколько длиннее нужных, ничего страшного – ленту можно закрепить на кольцах в небольшой нахлест. Незамкнутый же круг создаст неприятный эффект незавершенности ангельских глазок.

Подготовь термопистолет и наложи СЛ на кольцо светодиодами к стеклу. Слегка изгибая ленту, приклеивай ее точками к кольцу. Точки можешь наносить в любых местах между светодиодами. В результате у тебя получится нечто подобное:

Лента 5050, приклеенная к кольцу

На фото кажется, что СЛ вклеена в канавку, но это оптическая иллюзия. На самом деле лента наклеена на низ кольца светодиодами к стеклу.

Изгибая ленту, проявляй осторожность и работай без фанатизма. Она плохо гнется в боковом направлении, но все же гнется. Если СЛ где-то и вспучится, то пусть – это не повлияет на качество глазок. В противном случае ты можешь повредить токопроводящие дорожки, и кусок ленты будет испорчен.

Подпаяй к СЛ провода, соблюдая полярность (обозначена на ленте у контактных площадок). Все остальные операции те же, что и в предыдущей конструкции (см. выше). Вынимай фары, снимай стекла, клей кольцо пистолетом или герметиком, собирай фару и вставляй ее на место. Схема подключения этих глазок будет выглядеть следующим образом:

Схема подключения ангельских глазок, собранных на светодиодной ленте

А вот так будет выглядеть результат уже законченной работы:

Так выглядят ангельские глазки на светодиодной ленте днем… … и ночью к содержанию ↑

Варианты готовых модулей

Если ты не хочешь возиться с изготовлением ангельских глазок, то можешь воспользоваться готовыми кольцами, которые есть в продаже. Наиболее популярные из них:

  1. Газоразрядные (CCFL).
  2. Кластерные.
  3. Светодиодные.

Газоразрядные

Представляют собой обычные люминесцентные трубки, выполненные в форме кольца. Поскольку такие трубки требуют высокого напряжения и розжига, в комплекте с кольцами идет повышающий преобразователь с системой пуска (инвертор).

Газоразрядные ангельские глазки

Кластерные

Эти глазки представляют собой твердую основу, на которую нанесена светодиодная матрица (СОВ технология), выполненная в виде радиальной спирали. Питаются такие глазки от 12 В, и в комплекте с ними нередко идет 12-вольтовый стабилизатор.

Кластерные ангельские глазки, использующие СОВ технологию

На SMD светодиодах

Конструкция этих глазок аналогична той, что мы использовали при работе со светодиодной лентой на SMD диодах. Питание колец – 12 В, в комплекте может быть стабилизатор.

Ангельские глазки на SMD светодиодах

Законность установки

Насколько законна самостоятельная установка ангельских глазок и не возникнут ли проблемы с сотрудниками ГИБДД? Ангельские глазки являются разновидностью дневных ходовых огней, а потому требования к ним такие же:

  1. ДХО включаются с или вместо фар ближнего света и выключаются при переходе на дальний.
  2. Цвет передних огней, кроме противотуманных, должен быть белым любой цветовой температуры – от теплого до холодного.

Получается, белые ангельские глазки ставить можно? Но есть еще один нюанс. Существует положение «О недопустимости эксплуатации транспортного средства с установленными светорассеивателями и лампами, не предусмотренными конструкцией световых приборов и их оптики» и фраза: «Запрещена эксплуатация транспортных средств с внесенными изменениями, не предусмотренными конструкцией».

Значит, нельзя? Можно, но только в том случае, если изменения внесены работниками специализированных СТО, имеющих соответствующую лицензию. Таким образом, устанавливая самопальные ангельские глазки, ты рискуешь лишиться не только их, но и права управления транспортным средством сроком от полугода до года.

Возникает вопрос: почему же их тогда продают? Продают много чего: глушилки сотовой связи, прослушки, электрошокеры, способные свалить бронтозавра… Просто продавать и покупать не запрещено, а вот использовать ты их будешь под свою ответственность.

Вот, пожалуй, и все об ангельских глазках. Если ты внимательно прочел эту статью, то без труда сможешь самостоятельно сделать тюнинг фар, изготовив и установив в них эту оригинальную разновидность дневных ходовых огней.

Видео

Внешний тюнинг

«Ангельские глазки» для ВАЗ 2103 и 2106 своими руками

Имея желание и не столь дорогие материалы можно всего за пару-тройку часов самому изготовить «ангельские глазки» как на BMW. Это актуально для всех машин с круглой оптикой. В случае с ВАЗами это в первую очередь относится к 2101, 2102, 2103 и 2106.

Для изготовления «глазок» нам понадобятся: прозрачные пластиковые палочки. Обычно используют прутки от жалюзи, только нам нужны не полые внутри (т.е. не трубочки) и не гранённые. Длинна — чуть большей длинны окружности вашей оптики. Для ВАЗ 2103 и 2106 с головой хватит 4 штуки длинной по 45 см. Так же понадобятся термостойкий герметик для фар, 4 желтых лампочки (если габариты и повороты прозрачные, если оранжевые — подойдут и обычные), 8 диодов и 4 сопротивления на 2 Ком. Ну и скорее всего 4 новых стекла т.к. старые целыми можно не отковырять.

Читайте также  Как снять коробку на ваз 2107 инжектор

Для того чтобы согнуть палочки в кольцо нужно что-то круглое. Обычно используют все круглое, что попадается под руку. Для маленьких фар ВАЗ 2103 и 2106 практически идеальную окружность имеет банка из под кофе Нескафе, та которая на 200 грамм, ну или 125 чашек, кто в чем измеряет :)

Теперь чтобы согнуть наши палочки их предварительно нужно нагреть. Это можно сделать по-разному: над открытым огнем или в духовке. В нашем случае рассмотрим именно последний вариант. Пластиковую палочку положили на перевернутую вверх тормашками крышку от большой сковородки.

Теперь пока палочка «готовится» к сгибанию мы готовим 2 плоскогубцев, стул и лекало в виде банки. Наблюдаем за пластиком, как только он нагреется настолько, что прогнется под своим весом и чуть коснется дна крышки — открываем духовку, хватаем плоскогубцами за 1 конец, вытаскиваем и с помощью вторых плоскогубцев оборачиваем его вокруг банки. Должно получится примерно так:

Ждем несколько минут пока пластик остынет и обратно затвердеет, после чего снимаем получившееся кольцо с банки. Теперь необходимо проделать это с оставшимися палочками

Теперь берем ножовку по металлу и отрезаем ТОЛЬКО лишние кончики, чтобы в итоге получилось кольцо, или максимально круглая фигура :)

Теперь для того чтобы концы были четко один напротив второго необходимо чуть нагреть средину кольца (например над газовой плитой) и выровнять его. Проверить насколько оно ровное можно просто положив его на ровную поверхность.

Теперь самая кропотливая часть нашей «поделки» — в обеих торцах высверливаем отверстия строго под диаметр купленных диодов:

Теперь отрезаем у диодов ножки так чтобы они были в длинну примерно 5мм (. ). Там где большая бобышка, это плюс. Теперь пожалуй самое сложное — нужно спаять диоды параллельно друг к другу и припаять к каждой из ножек по проводу. Чтобы при подключении не путаться в проводах — рекомендуем использовать разноцветные провода. Теперь, отступив где то 10-15 см, разрезаем провод, ведущий к плюсу диода (большая бобышка), и впаиваем туда сопротивление.

Устанавливаем диоды в торцевые отверстия наших колечек. Но перед этим просим у женщин (на крайняк покупаем самый дешевый) любой ПРОЗРАЧНЫЙ лак для ногтей и капаем буквально по капельке в каждое отверстие (их два). Чтобы лак не успел засохнуть — сразу-же вставляем в отверстия диоды. Чтобы лак нормально засох необходимо около 30 минут. В итоге должны получить примерно такое:

Мы неспроста использовали лак для ногтей. Дело в том, что после высверливания отверстия сверлом поверхность внутри «поцарапанная», а это значит, что пластик не имеет абсолютного контакта с диодом и поэтому свет будет хуже проходить от диода к пластику. А лак заполняет собой все «пустоты» и делает из 2 разных деталей как бы единое целое.

Для большего эффекта рекомендуем сделать на кольцах небольшие насечки. Именно насечки, а не по всей окружности. Расстояние между ними не менее 1 см, глубина около 0,5 мм. Для этого идеально подойдет ножевочное полотно

Подключаем и видим разницу

Теперь разбираем фары. Хотя сделать это можно было и раньше. Если стекло не поддается — ничего не остается как разбить, благо оно не столь дорого.

Примечание: рекомендуем после демонтажа фар с машине пометить их с тыльной стороны маркером: правая, левая, ближний, дальний. При сборке это может чуть помочь

Поле удаления стекла на поверхности отражателя неминуемо остается мусор. Нужно его удалить. Я пользовался ватными палочками для ушей:

НАСТОЯТЕЛЬНО НЕ РЕКОМЕНДУЕМ трогать поверхность отражателя руками и уж тем более вытирать зеркало СПИРТОСОДЕРЖАЩИМИ чистящими средствами. Иначе получите свет как у карманного фонарика (поверхность зеркала может потемнеть и помутнеть).

Намазываем края стекла герметиком для фар:

Далее (внимательно!), кладем наше кольцо в фару диодами вверх. На фаре, должна быть «зарубка» — она отлично подойдет для проводов. Насечки должны быть обращены к лампочке. Для герметичности заполняем тем-же силиконовым герметиком расстояния по краям стекла и фары, чтобы не было вообще воздуха. Оставляем фары на время нужное чтобы чтобы герметик «схватился» (смотрим инструкцию к герметику). Обычно для этого может хватить около 30 минут. Теперь можно подключить питание и оценить результат

Смотрится более, чем эффектно.

Теперь пару слов о подключении всего этого, т.е. об электрике. Ставим фары и продеваем провода от «глазок» вместе со старыми проводами к фаре. Теперь все провода уже под капотом!

Рассмотрим здесь один из вариантов как это можно сделать. При желании можете и по-другому подключить. В описанном-же случае после переделки, «ангельские глазки» станут габаритами.

Рассоединяем штепсель проводов, идущих к поворотам и габаритам. Коннектим «папы» от габаритов и поворотов с «мамой» от поворотов. Т.е. 2 провода в 1

Освободившийся после этого «+» от габаритов используем для подключения одной пары «глазок». Это-же проделываем и с другой стороны. «Минусы» можно прикрутить под крепления сигналов. В итоге Стандартные габариты стают поворотами. Смотрится — отлично! Теперь повороты мигают с удвоенной силой — только слепоглухонемой не заметит 2 лампочки. А при включении габаритов загораются вожделенные «ангельские глазки»!
Днём:

От установки «глазок» в BMW «шестерка» конечно не превратится, но вид ночью кардинально меняется.

Ангельские глазки на ваз

Ангельские глазки на ВАЗ 2106 или Приору своими руками

На автомобили BMW начиная с 2000 года начали устанавливаться Angel Eyes – ангельские глазки. С тех пор многие автолюбители, невзирая на возраст и марку своего авто, а также конфигурацию фар, предпринимали попытки установить ангельские глазки своими руками. Надо отдать должное – некоторые авторские работы имеют довольно достойный вид, придавая авто эксклюзивности. Даже в BMW X3 стоят такие же глазки.

Одна из причин, которая до сих пор движет изобретателям – стоимость отделки фар. Можно, конечно, ангельские глазки купить, если вы готовы потратить в среднем от $40 до $60 из своего бюджета. Немного дешевле обойдутся китайские аналоги.

Ангельские глазки своими руками: предварительные работы

Перед тем как отправиться в магазин за деталями, внимательно осмотрите свои фары. Их необходимо вынуть из штатных мест, а затем обязательно разобрать. В зависимости от модели авто может потребоваться снятие переднего бампера. В ВАЗ 2106, например, отсоединить оптику не составляет особого труда, а вот при демонтаже блок-фары на Приоре без снятия бампера не обойтись.

Постарайтесь сохранить стекло целым, хотя иногда сделать это очень сложно. Поэтому предусмотрите возможность приобретения новых стекол, но дополнительные вложения нежелательны. Если стекло «посажено» на клей-герметик, а в большинстве фар это именно так, придется воспользоваться обычной духовкой.

Порядок действий следующий:

  1. оклейте лицевую часть строительным скотчем (для предотвращения появления царапин);
  2. обмотайте всю фару хлопчатобумажным материалом;
  3. поместите фару в духовку на 10-15 минут;
  4. установите температуру в духовке 150-170 градусов.

По истечении времени, воспользовавшись плоской отверткой, поддевайте стекло по периметру фары. Оно должно податься, если этого не происходит – поместите фару в духовой шкаф еще на 5-7 минут. Настройтесь отделить быстро, с минимальными повреждениями стекла.

После разборки фар определите нужный диаметр ангельских глазок и место их установки. Для установки таких фар на ВАЗ 2106 потребуется сделать четыре одинаковых кольца, а на Приору – два больших и два маленьких.

Выбор основы

Один из основных элементов, от которого зависит, как будут выглядеть будущие оптические девайсы – основа. Если вы хотите, чтобы ангельские глазки излучали матовый рассеянный свет, и не было видно отдельных точек светодиодов, используйте молочный плексиглас или оргстекло. Если желаете, чтобы было видно каждый отдельный светодиод, тогда возьмите прозрачную пластмассу. По порядку рассмотрим оба варианта.

Для изготовления Angel Eyes из прозрачной трубки следует обзавестись железной болванкой, которая поможет сделать кольцо абсолютно круглым, если вы планируете использовать поворотные ручки от жалюзи.

Пластмассу нужного диаметра можно выточить на токарном станке из оргстекла толщиной 7- 8 мм. Оба варианта подходят, но в последнем потребуется дополнительно сверлить отверстия под светодиоды и обтачивать углы, сделав заготовку круглой.

Перед тем как изогнуть материал, по кругу на расстоянии не менее 1 мм сделайте надрезы глубиной в несколько миллиметров. Для этого используйте ножовку по металлу. Затем нагрейте строительным феном трубку и придайте ей круглую форму таким образом, чтобы кольцо соприкасалось в нескольких местах с отражателем внутри фары, так как вам впоследствии придется ее крепить.

Особенности подключения

Для сборки электрической части возьмите два DIP светодиода на 3,5 В (они имеют большую яркость чем SMD) диаметром 3 мм или 5 мм. На каждое кольцо понадобится по одному резистору номиналом 220 Ом. Установите внутрь трубки светодиоды, «посадив» их на циакриновый клей.

Можно загерметизировать отверстие клеевым пистолетом или прозрачным герметиком. После этого последовательно соедините светодиоды, подав на катод массу авто, а на анод припаяйте резистор и подайте на него + от бортовой сети. Соединить выводы с глазок следует с цепью включения габаритных или дневных ходовых огней.

Разобраться где анод (+) и катод (-) просто: у светодиода ножка анода длиннее, а катода – короче. Не забудьте тщательно все заизолировать, для этого подойдет термоусадочная трубка соответствующего диаметра, она более герметична и надежна. Соберите фары ангельские глазки в обратной последовательности, соединив стекло с корпусом и использовав специальный клей. Далее на фото БМВ с ангельскими глазками.

Читайте также  Схема зарядки ваз 2121

Установка ангельских глазок внутрь фары производится на –герметизирующий состав. Для долговременной эксплуатации обеспечьте максимальную площадь соприкосновения. Не следует делать отверстия в корпусе фары, так как это приведет к попаданию влаги внутрь. Во время эксплуатации в зимнее время будет постоянно образовываться конденсат и фары будут плохо освещать дорогу, кроме того, светоотражающая поверхность быстро выйдет из строя.

Матовый вариант

Для придания рассеивающего света используйте молочный плексиглас, если его нет, то подойдет оргстекло. Последнее для придания матовости обработайте мелкозернистой наждачной бумагой марки Р200 или Р400. В этом случае следует изготовить дополнительный элемент из тонкого текстолита с токопроводящими дорожками, к которому необходимо на одинаковом удалении друг от друга припаять LED элементы. Дешевле и быстрее будет использовать торцевую или угловую светодиодную ленту. Кстати, такие же фары можно сделать на ВАЗ 2109 или ВАЗ 2111.

Для более четкого свечения на внутреннюю и наружную часть колец следует приклеить светоотражающий элемент стального цвета, например, пищевую фольгу или металлическую ленту до 0,5 мм. В этом случае свечение будет направлено прямо по ходу движения авто и значительно ярче.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ангельские глазки на автомобиле «ВАЗ – 2106»

В данном материале хотелось бы подробно рассказать о том, как можно привести в порядок внешний вид такого транспортного средства под названием «ВАЗ — 2016», но делать мы это будем не при помощи смены цвета кузова, и не при помощи специальных автомобильных навесок, которые крайне популярны в современном мире. Стоит обратить внимание, что для отечественного транспортного средства под называнием автомобиль «ВАЗ — 2106» мы придумали изготовить и установить фары под красивым названием «ангельские глазки». Обратите внимание на тот факт, что в нашем случаи, мы будем применять эффект кольцевого типа, то есть все лампы, которые будут установлены для «ангельских глазок», будут выполнены в форме замкнутого кольца. Стоит также отметить, что для отечественного транспортного средства под названием «ВАЗ — 2106» просто идеально подходят такие же фары, которые установлены и имеются в комплекте к немецкому транспортному средству под названием «BMW». Теперь, что касается момента подготовки к нашему рабочему проекту. Прежде всего, необходимо приобрести все детали, которые нам потребуются. Во-первых, это пластиковые круглые палочки. Обратите внимание на то, что их длина должна быть непосредственно длиннее, чем та длина, которая имеется у диаметра окружности нашей автомобильной фары. Кроме того, стоит обратить внимание на тот факт, что после подобной переделки автомобиль приобретен весьма презентабельный внешний вид, а если оснастить его еще и мощным мотором или спортивными элементами, то вы получите весьма привлекательный автомобиль, который станет настоящей «изюминкой».

Во-вторых, нам потребуется приобрести и четыре стекла, которые нам пригодятся для системы наших автомобильных фар. В-третьих, это специальный строительный или ремонтный герметик, который позволит провести работу более качественно и согласно стандартам. Стоит отметить, что этот самый герметик должен отвечать все требованиям и нормам. Помните о том, что он не должен иметь возможности подаваться высоким температурным режимам, и именно поэтому к процессу непосредственно его выбора стоит обращаться крайне внимательно и осознанно, что бы в последствие избежать недоразумений. В-четвертых, нам необходимо приобрести в специализированном магазине четыре лампочки желтого цвета, а также целых восемь световых диодов, которые позволят придать нашему отечественному транспортному средству весьма привлекательный внешний вид. В-пятых, нужно приобрести также в специализированном магазине и четыре резистора автомобильного характера, мощность которых в общей сложности составит порядка двух тысяч Ом.

Многие владельцы транспортных средств волнуются, что не смогут угадать размеры диаметра своих фар. Но тут не стоит беспокоиться, достаточно применить в качестве лекала обычную банку из – под кофейного продукта. Теперь можно приступит к процедуре выполнения и установки тех самых «ангельских глазок» на наш автомобиль под названием «ВАЗ — 2106». Что же нам необходимо? Конечно, предварительно нужно разогреть имеющийся у нас пластик, при помощи обычной газовой горелки. При помощи любого металлического сосуда, в который мы и поместили пластик, разогреваем горелку до необходимого температурного режима. Обратите внимание на тот факт, что в результате должен получиться такой вариант, что пластик должен начать прогибаться под своим собственным весом. И как только это произошло нужно быстро выключить газовую горелку и перенести прутку на кофейную банку и обернуть ее вокруг. Теперь нужно подождать несколько минут и как только она остынет можно ее использовать.

Обратите внимание на тот факт, что такую же процедуру необходимо выполнить и с остальными автомобильными фарами вашего транспортного средства. Стоит отметить, что в конечном итоге мы должны получить вида подобных круга. Теперь можно воспользоваться пилкой по металлу или обычным строительным лобзиком и отрезать все лишнее и мешающее нам для выполнения дальнейших процедур рабочего процесса. В результате того, что мы удалили все лишнее, мы получаем совершенно ровный круг, но меньшего диаметра, именно он нам то и подойдет. После этого нам необходимо поработать с каждым кольцом, что называется отдельно. Помните о том, что нам также в данной работе потребуется газовая горелка. С ее помощью мы каждое отдельное кольцо подвергаем просушиванию, но исключительно посередине диаметра нашего полученного кольца. Обратите также внимание на тот факт, что полученные кольца должны быть ровными друг по отношению к другу, они просто не могут уступать друг другу в своих размерах. И вот только теперь мы с вами приступаем к довольно трудному процессу создания наших с вами автомобильных «ангельских глазок». Кроме того, необходимо морально себя подготовить к тому, что данные работы потребуют не только внимательности, но и довольно большого количества вашего свободного времени. Перед тем как приступить к выполнению работы нужно выполнить отверстие в торцевых частях наших автомобильных фар. Немного позже на эти самые места мы с вами и установим специальные приобретенные световые диоды.

И так, теперь необходимо обратить внимание на тот факт, что совершенно каждый световой диод оснащен специальной ножкой, которую нам нужно укоротить, так как они являются слишком длинными, что нас совершенно не устраивает. Обратите внимание на то, что они должны быть всего 5 миллиметров своей длины, кроме того, дополнительной частью ножки принято считать и бобышку. После этого диоды нужно припаять, параллельно располагая друг от друга, и к каждому световому диоду нужно провести провод. Стоит отметить, что довольно большое количество специалистов стараются облегчить себе всю процедуру тем, что используют непосредственно разные электрические провода в этой работе. Стоит также отметить, что длину этих электрических проводов нужно оставлять около десяти, а некоторых случаях и пятнадцати сантиметров, после этого расстояние провода необходимо обрезать, иначе они будут мешать проведению дальнейших работ относительно установки новых фар на наше транспортное средство. Обратите внимание, что плюс непосредственно необходимо направлять в сторону нашего светового диода, если там будет располагаться минус, то и диод работать не будет и саму конструкцию придется полностью переделывать. Кроме того, в некоторых случаях придется проводить работы относительно настраивания системы сопротивления, без которой опять рабочий процесс будет просто невозможен. После того как вы выполнили все, что написано выше, необходимо провести работы относительно инсталлированию получившейся системы. Необходимо это выполнять при помощи специальных колец и специального лака – закрепителя, который приобрести можно совершенно в любом магазина автомобильных принадлежностей. Стоит также отметить, что вместо лака – закрепителя можно использовать и обычный лак для ногтей, конечно, прозрачного цвета. В оба наших отверстия необходимо залить всего по одной капле нашего лака (лака – закрепителя или обычного женского лака), и ни в коем случаи не нужно ждать, а моментально необходимо вставить туда световые диоды. И только после этого немного подождать для того чтобы лак застыл и световой диод там непосредственно закрепился. На такую процедуру потребуется отвести примерно тридцать минут вашего свободного времени, ну и можно перестраховаться и подождать целый астрономический час.

Теперь, что касается дырок, которые мы просверливаем. Тут нужно быть аккуратным, чтобы не допустить появления дырок рядом и царапин от нашего процесса сверления. Обратите внимание, что в результате низко сокращается, то есть понижается КПД светодиодных ламп нашего транспортного средства. Также стоит отметить, что при помощи лака – закрепителя можно провести соединение всех имеющихся у нас элементов. Кроме того, точно такую же процедуру необходимо провести и рядом всех остальных колец. Кроме того, не забудьте в конце работы удалить стандартное стекло на наших автомобильных фарах. Кроме того, нужно проследить за тем, чтобы фары и их отражатели были чистыми и качественными, так как именно от них будут завесить отражение и форма свечение в ночное время суток.

Александр Молоков/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с отечественным и зарубежным автопромом. Уверен вы найдете для себя немало полезной информации. С уважением, Александр Молоков.

Понравилась статья? Поделиться с друзьями:
Volog-damaz.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
