Установка и замена распредвалов на 16-ти клапанный ВАЗ-2112

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем датчик аварийного давления масла

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем распределительные валы с посадочных мест

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Слева показан впускной распредвал, а справа выпускной

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Прессуем новые сальники в на распределительные валы

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014 . Каждый распределительный вал стоит в среднем около 3000 рублей.

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Выводы

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально. Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз.

Распределительные валы двигателей 2112 и 21124 (16v) — снятие и установка

Замечание. Работа показана на двигателе 21124. Особенности выполнения работы на двигателе 2112 см. в тексте.

Снятие

3. Снимаем натяжной и направляющий ролики (см. «Ремень привода ГРМ — замена»).

4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ и снимаем ее.

6. Чтобы не повредить, снимаем датчик давления масла (см. «Датчик аварийного давления масла в двигателе — замена») либо отсоединяем от него наконечник провода.

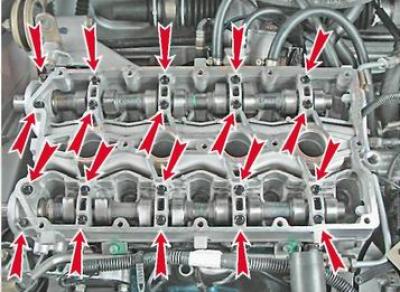

7. Торцовым ключом на 8 мм равномерно, по пол-оборота, отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

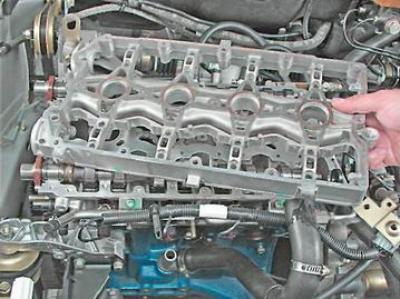

8. Снимаем корпус подшипников распределительных валов.

Замечание.На двигателе 2112 корпус подшипников распределительных валов снимаем вместе с направляющими трубами свечей (свечными колодцами). Извлекаем трубы из корпуса подшипников.

Видео:Как правильно поставить распредвалы 16 Кл. ВазСкачать

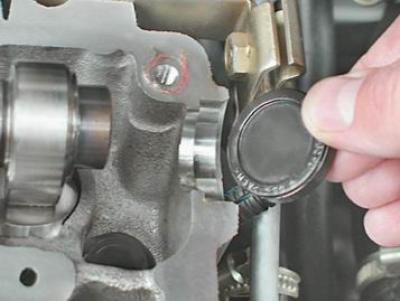

9. Вынимаем из посадочных мест в головке блока две заглушки технологических отверстий (около задних торцов распределительных валов).

10. Снимаем распределительные валы впускных и выпускных клапанов.

11. Снимаем с валов сальники.

12. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.

Установка

1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.

2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют разную маркировку.

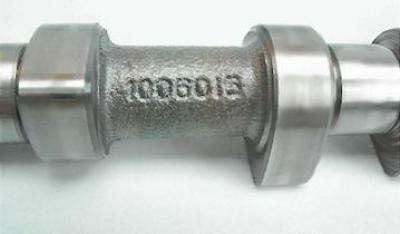

Вал выпускных клапанов имеет маркировку 1006014.

Вал впускных клапанов — с маркировкой 1006015.

Кроме того, вал впускных клапанов имеет дополнительный поясок.

Внимание! При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Используйте герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода

Внимание! Не наносите на привалочные плоскости корпуса подшипников много герметика. При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.

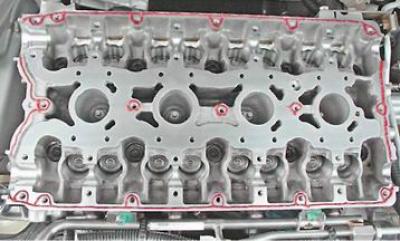

3. Наносим на плоскость головки блока цилиндров и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика «Локтайт» № 574 или аналогичного по следующей схеме:

4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.

5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0-10,0 Н·м (0,8-1,0 кгс·м) в следующей последовательности (см. фото).

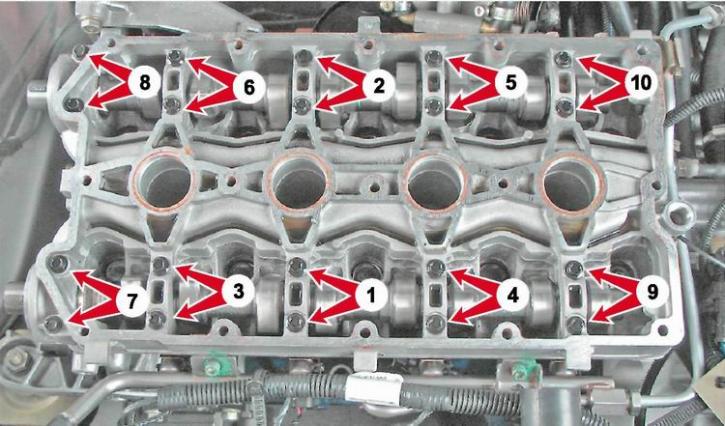

Последовательность затяжки болтов опор распределительных валов

6. Запрессовываем сальники распределительных валов (см. «Сальники распределительных валов — замена»).

7. На двигателе 2112 наносим чистое моторное масло на резиновые уплотнительные кольца направляющих труб свечей (свечных колодцев) и устанавливаем трубы в головку.

8. Дальнейшую сборку выполняем в последовательности, обратной разборке.

Замена распредвала lada 2112 (ваз 2112)

%product1_r%В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194. Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 — это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои.

Для установки распредвалов вам необходимо сделать следующее:

1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;

2. Открутить гайки , которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;

3. Снять ресивер в сборе с дросселем;

4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;

5. Ослабить болты шестерёнок распредвалов;

6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;

7. Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны — шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;

8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;

9. Снять стандартные распредвалы , не забыв снять с них шпонки фиксации шестерёнок;

10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные — на ножку клапана установить подпятники, идущие в комплекте; %product2_r%

Видео:Делаем ДВЕНАШКУ БЫСТРЕЕ за 20 тысяч рублей! ВАЛЫ+ ОНЛАЙН прошивкаСкачать

11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно — заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы — рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть. Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно — настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец — ухудшить работу гидрокомпенсатора, снизив давление масла;

12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться — он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;

13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;

14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ;

Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения; Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы; Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.

Внимание! Для достижения максимального эффекта от установки распредвалов — в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме. Подробнее об онлайн-настройке вы можете прочитать в данной статье.

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.
3. Теперь, необходимо демонтировать клапанную крышку. Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов.
4. Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
5. При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
6. Демонтируем корпус подшипников распредвала.
7. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
8. Вынимаем впускной распредвал.
9. Вынимаем выпускной распредвал.
10. Выпрессовываем сальники с распределительных валов.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.
2. Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
3. Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
4. Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
5. Прессуем новые сальники и устанавливаем задние заглушки.
6. Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной — 2112-1006015, выпускной — 2112-1006014 . Каждый распределительный вал стоит в среднем около 3000 рублей.

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Выводы

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально. Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз.

Снятие и установка распределительного вала Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем клапанную крышку головки цилиндров ваз 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 ключом «на 10» отворачиваем две гайки крепления «массовых» проводов к шпилькам заглушки головки цилиндров ваз 2112 и снимаем провода со шпилек.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки.

Снимаем заглушку .

. и ее уплотнительное кольцо.

На двигателе ВАЗ-2110 снимаем корпус вспомогательных агрегатов (см. Снятие корпуса вспомогательных агрегатов двигателя ВАЗ-2110).
Снимаем зубчатый шкив распределительного вала. Отворачиваем верхнюю гайку крепления задней крышки ремня привода ГРМ лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).

Ключом «на 13» равномерно в несколько приемов (до снятия давления пружин клапанов) отворачиваем десять гаек крепления корпусов подшипников распределительного вала.

Снимаем со шпилек передний.

. и задний корпусы подшипников распределительного вала.

Немного отведя от головки блока цилиндров заднюю крышку ремня привода ГРМ ваз 2111, снимаем распределительный вал.

Снимаем сальник распределительного вала ваз 2110.

Устанавливаем распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности головки цилиндров и корпусов подшипников от старого герметика и масла.

Смазываем моторным маслом опорные шейки и кулачки распределительного вала ваз 2112. Укладываем вал в опоры головки цилиндров таким образом, чтобы кулачки первого цилиндра были направлены вверх.

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников в зоне крайних опор, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

Предварительно затягиваем гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. При этом необходимо следить за тем, чтобы установленные втулки корпусов свободно вошли в свои гнезда.

Окончательно затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в той же последовательности.
После затяжки гаек тщательно удаляем остатки герметика, выдавленного из зазоров. Проверяем зазоры в клапанном механизме. Запрессовываем новый сальник распределительного вала (см. Замена сальника распределительного вала двигателей ВАЗ-2110, -2111).

Дальнейшую сборку проводим в последовательности, обратной разборке.

Особенности сборки двигателя ВАЗ 2112, 21124, 21126

Общие сведения по сборке

Предупреждения перед сборкой

• При сборке двигателя используйте только новую прокладку головки блока цилиндров. Не допускается использование снятой(пусть даже аккуратно) прокладки.
• Также не забывайте что перед ее установкой необходимо тщательно обезжирить сопрягаемые с ней поверхности. Сама прокладка при этом должна быть чистой и сухой. Не допускайте попадания масла на эти поверхности.
• Перед сборкой проверьте болты блока цилиндров, они не должны быть вытянутыми, т.е. их длина не должна превышать 95мм. Если это так, то замените их новыми. Использование таких вытянутых болтов не допускается!
• Перед сборкой двигателя смажьте резьбу и головки болтов. Для смазки подойдет обычное моторное масло. Смазывать болты необходимо за 30 минут до их использование, чтобы успели стечь излишки масла.
• Не допускайте при установке зубчатого ремня его резкие перегибы(радиусом менее 20мм) во избежании порчи его корда.

Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов

Схема привода распределительных валов 2112

1 – зубчатый шкив коленчатого вала;
2 – зубчатый ремень;
3 – шкив насоса охлаждающей жидкости;
4 – натяжной ролик;
5 – шкив выпускного распределительного вала;
6 – задняя защитная крышка зубчатого ремня;
7 – шкив впускного распределительного вала;
8 – кольцо для датчика фаз;
9 – опорный ролик;
А – метка ВМТ на зубчатом шкиве коленчатого вала;
В – установочная метка на крышке масляного насоса;
C и F– установочные метки на задней защитной крышке зубчатого ремня;
D – установочная метка на шкиве выпускного распределительного вала;
E – установочная метка на шкиве впускного распределительного вала.

Схема нанесения герметика на верхнюю плоскость головки цилиндров

Первым делом, установите на стенд чистый блок цилиндров и заверните в него шпильки(если некоторые отсутствуют). Снимите крышки коренных подшипников и запрессуйте в блок цилиндров оправкой 67.7853.9621 недостающие форсунки для охлаждения поршней.

Установите в блок цилиндров коленчатый вал и шатунно-поршневую группу, прикрепите маховик к коленчатому валу, установите масляный насос и его маслоприемник, масляный картер с прокладкой и масляный фильтр, действуя, как описано в разделе двигателя 2110. Затем сборку двигателя проводите в следующем порядке.

Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки блока цилиндров.

Видео:установка гбц ваз 2112 -16 клапановСкачать

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по центрирующим втулкам головку блока. Затяните болты крепления головки цилиндров в определенной последовательности (рис. Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов) и в три приема:

– затяните болты моментом 20 Н·м (2 кгс·м);

– доверните болты на 90°;

– снова доверните все болты на 90°.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой и закрепите его болтами. Установите и закрепите заднюю защитную крышку зубчатого ремня.

Вложите сегментные шпонки в гнезда на передних концах коленчатого и распределительных валов и установите зубчатые шкивы. Заблокировав шкивы распределительных валов от проворачивания, закрепите их болтами с шайбами.

Приспособлением 67.7811.9509 поверните распределительные валы до совмещения меток на шкивах с установочными метками на задней защитной крышке зубчатого ремня (рис. Схема привода распределительных валов).

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса. Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик и закрепите его в положении, соответствующем минимальному натяжению ремня. Установите и закрепите опорный ролик.

Наденьте зубчатый ремень на шкивы распределительных валов и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости, а правую ветвь заведите за опорный ролик. Наденьте ремень на шкив коленчатого вала и слегка натяните ремень натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (см. рис. Схема привода распределительных валов). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкивов распределительных валов, поверните шкивы на необходимые углы, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.

При совпадении меток отрегулируйте натяжение ремня, как описано далее.

Установите датчик фаз, прикрепив его к головке блока цилиндров двумя болтами. Установите и закрепите переднюю защитную крышку зубчатого ремня.

Нанесите на верхнюю плоскость корпуса подшипников распределительных валов герметик типа «Локтайт № 574» жгутиком диаметром 2 мм, как показано на рис. Схема нанесения герметика на верхнюю плоскость головки цилиндров. Установите на головку блока крышку в сборе с сепаратором, маслоотражателем сепаратора и отводящей трубкой и закрепите крышку болтами.

Осторожно вставьте свечи зажигания в гнезда головки блока и затяните их ключом 67.7812.9553.

Прикрепите к головке блока отводящий патрубок рубашки охлаждения с прокладкой и закрепите его двумя гайками. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат и закрепите шланги хомутами.

Наденьте на шпильки головки блока цилиндров прокладку, установите выпускной коллектор с защитным экраном и закрепите их гайками вместе с кронштейном подводящей трубы насоса охлаждающей жидкости.

Установите нижний шланг вытяжной вентиляции картера и закрепите его хомутами на штуцере блока и на патрубке крышки головки блока. Установите указатель уровня масла.

Установите впускную трубу с прокладкой и закрепите ее гайками. Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке блока. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом.

Установите жгут проводов форсунок и прикрепите его к топливной рампе двумя скобами. Подключите провода к форсункам.

Наденьте соединительные муфты на патрубки впускной трубы и закрепите их хомутами. Установите ресивер, соединив его патрубки с муфтами и закрепив их хомутами. Прикрепите ресивер гайками к опорам на крышке головки блока. Установите направляющую трубку с указателем уровня масла и прикрепите ее болтом к ресиверу.

Установите трубки подвода и слива топлива, прикрепив их к рампе форсунок, регулятору давления топлива и кронштейну на головке блока цилиндров. Трубка подвода топлива крепится клипсой к топливной рампе, а трубка слива топлива – накидной гайкой к регулятору давления топлива. Установите вакуумный шланг, надев его на патрубки ресивера и регулятора давления топлива.

Установите кронштейн правой опоры подвески двигателя с установочной планкой генератора. Наденьте на коленчатый вал шкив (демпфер) привода генератора и закрепите его болтом с шайбой. Установите генератор, наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение.

Установите и закрепите болтами на блоке цилиндров кронштейн задней опоры подвески силового агрегата. Закрепите на кронштейне рым для строповки силового агрегата.

Осторожно, избегая ударов, заверните в блок цилиндров датчик детонации. Установите и прикрепите к блоку цилиндров датчик уровня масла, а к крышке масляного насоса – датчик положения коленчатого вала.

Подключите провода высокого напряжения к МЗ(модулю зажигания) и свечам, одновременно уложив их в зажимы на ресивере. Установите и закрепите экран ресивера.

Установите дроссельный патрубок с прокладкой, прикрепив его гайками к ресиверу. Установите шланги отвода и подвода охлаждающей жидкости, прикрепив их хомутами к дроссельному патрубку, отводящему патрубку головки блока цилиндров и подводящей трубе насоса охлаждающей жидкости.

Наденьте на дроссельный патрубок шланг впускной трубы и закрепите его хомутом. При установке шланга метку на нем совместите с верхней линией литейного разъема на дроссельном патрубке. Установите верхние шланги вентиляции картера, прикрепив их хомутами к патрубкам на крышке головки блока, шлангу впускной трубы и дроссельному патрубку.

Необходимо закрепить при помощи хомута ДМРВ(датчик массового расхода воздуха).

Теперь осталось только залить масло в двигатель как обычно, через горловину на крышке головки блока цилиндров.

Видео

как поставить распредвалы и закручиваем постель№8Скачать

Как выставить перекрытия на 16 кл моторе. Инструкция для начинающих. Злые валы. Разрезные шестерни.Скачать

Установка валов гранта спорт. Секреты установки. Сборка мотора и настройкаСкачать

Установка крышки распредвалов 16 кл ВАЗСкачать

Как отличить впускной и выпускной распредвал | что будет если перепутать местами распредвалСкачать

Как вставить распредвалы Как настроить разрезные шестеренки в 16 кл. мотор. Тюнинг ваз.Скачать

ПОЛНАЯ сборка 124-го двигателя ВАЗ 2112. ВСЕ моменты затяжек.Скачать

Тюнинг: Ваз 2112 (атмо) 140 л.с.Скачать

Установил валы DENFORCE на 2114 СУПЕРАВТО! СТРАШНОЕ КОМБОСкачать

Валы 9.12 ресивер СТТ разгон от 0 до 200 км/чСкачать

ваз2112- 21126 настройка перекрытия клапанов +тюнинг распредвалыСкачать

РАСПРЕДВАЛЫ! ОСНОВНОЙ ТЮНИНГ АТМО МОТОРА.Скачать

Как наносить герметик на постель распредвалов ваз 2112Скачать
