Установка гидро ручника ваз 2107

Содержание статьи: Установка гидроручника ВАЗ 2101 Звуковой сигнализатор стояночного тормоза (ручника) ВАЗ 2103

Установка гидро ручника ваз 2107

Стояночный тормоз (ручник) ВАЗ 2101, 2106, 2107 классика

Содержание статьи:

1. Установка гидравлического стояночного тормоза ВАЗ 2101

Гидравлический ручной тормоз необходим для эффективной инициации(постановки), и корректировок траектории (при переуглении), чтобы «держать попу в узде», или доехать до поворота, не теряя заноса без газа.
Инициации особенно важны, я долго мучил свое сцепление клатчкиками — альтернативный способ постановки.

В списке целей к новому сезону гидроручник занимал почетную позицию №2.

1. Вопрос выбора.
Гидроручники бывают разные: горизонтальные, вертикальные (расположение ручки), самодельные
(При изготовлении самодельных самостоятельно изготавливают каркас и ручку, и используют ГЦС чаще всего от ВАЗ 2101 и др.) Самодельный вариант я отсеял сразу и долго ломал голову какой же ручник выбрать.
Рыночные цены сейчас такие:
2500-3000 руб. за китайский ручник в интернет-магазине.
5000-6000 руб. за инженерно-проработанный качественный вертикальный ручник с длинной ручкой.
И самый топ: ручник BS Industries за 8000 руб., и их делают под заказ, 3 недели ждать.
Круче BS’а я ничего лично не встречал.

Для меня вопрос цены стал основополагающим, 5-8к уж крутовато, и ещё же к сезону надо успеть.
И наткнулся на авито на неплохой новый, неиспользованный вертикальный ручник с 35см ручкой, купил у парня с рук за 1.9к.

Гидравлический ручник с фиксатором

Но появилась проблема с несовместимостью резьб на вазовских трубках с отверстиями в китайском цилиндре.

2.Решение проблемы несовместимости резьбовых соединений.
Если вы выберите китайский ручник с таким цилиндром,

то скорее всего столкнетесь с такой же проблемой. Его два отверстия имеют разный диаметр и шаг резьбы, которые мало того, что между собой разные, они вообще не подходят к вазовским трубкам.

Отверстие, которое идет под углом, имеет примерно размер М9х1 (где М9 — диаметр резьбы, х1 — шаг резьбы) и вазовская трубка туда вообще не входит, а второе отверстие, которое выходит под 90 градусов имеет М11х1 и трубка в нем болтается.

Стандартная тормозная трубка ВАЗ имеет резьбу М10х1,25; где М10 — диаметр, 1,25 — шаг резьбы в миллиметрах.

Так что же делать?. долго ломал я голову… Сначала пытался найти переходник с китайской резьбы на М10х1,25, но безуспешно, обошел весь вечерний Южный порт и мои скитания не увенчались успехом.
Второй шаг: почитал интернета и думал заменить цилиндр на TRW #PND121 от ВАЗ 2101. Он в отличии от оригинального ВАЗовского цилиндра имеет алюминиевый штуцер подачи, в котором можно нарезать резьбу М10х1,25. Но. В сцеплении ваз используется другая, более толстая трубка с креплением М12х1,25. Поэтому и для ВАЗовского цилиндра понадобился бы переходник.
Покопался в интернете и нашел вот это ЧУДО.

Штуцер (переходник) тормозной системы заводской от ГАЗ 3302 (слышал от продавца в магазине, что они используются в задних тормозных цилиндрах ГАЗ 3302 в стоке), имеет внешнюю резьбу М12х1,25 внутреннюю М10х1,25. Как раз то, что нужно. Поискал такие в магазинах запчастей и нашел в своем городе по 34 руб.

Переходники от ГАЗ 3302

Осталось сделать цилиндр с резьбой М12х1.25. И тут в голову пришла мысль, зачем покупать TRW цилиндр за тысячу рублей, который еле подходит, и придется что-то решать с толкателем (ведь корпус моего ручника рассчитан под китайский цилиндр) и пересверливать отверстия на корпусе ручника.
Сначала я лучше попробую пересверлить китайский цилиндр, ведь в нем резьба меньшего диаметра. :)
Нашел частного токаря, который за 15 минут и 150 рублей сделал чудо. Рассверлил отверстия в моем цилиндре, и нарезал резьбу М12х1,25. Так, что переходники легко вкручивались.

Я был на седьмом небе от счастья :3

3. Сборка.
После пересверливания отверстий я продул цилиндр сжатым воздухом на ближайшем шиномонтаже за 50р, чтобы очистить внутренние полости циллинда от стружки, которая осталась после рассверливания. Токарь посоветовал использовать герметик-фиксатор резьбы для её усиления и герметизации. я выбрал герметик с сильной фиксацией (красный) Permatex (130руб)

Также были куплены четыре медных кольца М12

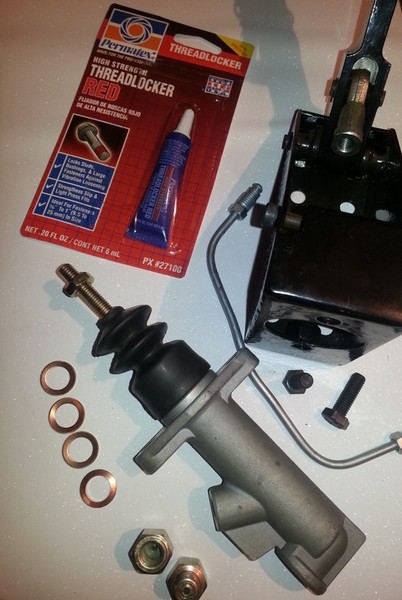

Переходники ГАЗ 3302, Кольца М12, трубка переднего суппорта ВАЗ 01-07

Осталось собрать всё это великолепие

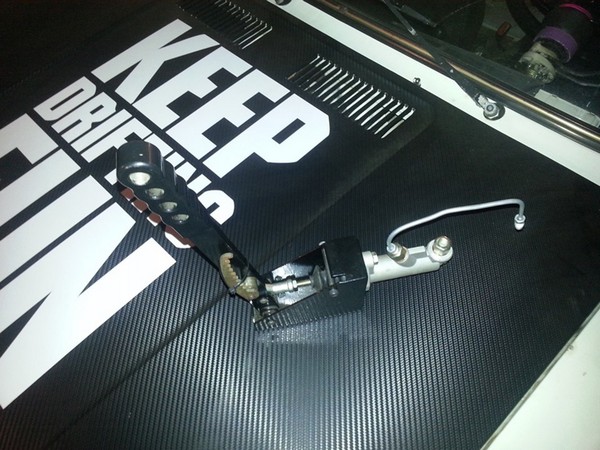

Вот что получилось

Сейчас ручник уже установлен в машину и прикручен, был изготовлен кастом-хендмейд кронштейн из салазок вазовского сиденья.

1. Установка.
Корпус моего гидроручника имеет 4 отверстия под болты.

Спереди была просверлена планка, к которой крепятся передние сиденья.

Сзади изготовлен кронштейн из лишних салазок вазовского переднего сиденья. Салазки разобраны, одна из планок отпилена по размеру, и просверлены отверстия под болты.

Затем взяли еще металлический профиль, и приварили кронштейн к профилю, а профиль к планке переднего сиденья.

Спасибо и огромный респект папе, помог со сваркой :) Варили обычной электродной сваркой, получилось аккуратно и даже красиво. Швы зашлифовал и покрасил.

просверлены отверстия на краях- для крепления трубки на хомуты-стяжки.

2. Подключение.
Год назад была подготовлена центральная тормозная магистраль внутри салона, и это существенно упрощает подключение ручника. Ручник собран без регулятора тормозных усилий.
Передняя трубка от ГТЦ не дотянулась до входного отверстия примерно 5см, поэтому была куплена трубка 2108 передняя правая — она имеет длину около 160 мм, и этого вполне хватило.
Далее прокачка тормозов. Машина была вывешена и сняты все колёса, для доступа к штуцерам.

Ушло около 0,5 литра тормозной жидкости на прокачку всей системы. Прокачали без проблем, минут за 20.

3. Впечатления.
Просто кайф, ставиться теперь стало гораздо легче.

следы счастья на асфальте

Небольшое усилие на ручку ручника и колеса заблокированы и приятно свистят по асфальту) Ручник срабатывает и блокирует колеса на сухом асфальте примерно в 15-20% от общего хода ручки и имеет огромный запас мощности на блокировку колес. Такой ручник способен справиться с гораздо более тяжёлой машиной. И барабанных тормозов на блокировку хватает с избытком.
Однако, появилась одна особенность: ручник собран без регулятора и центральная магистраль проходит к задним тормозам сквозь полости цилиндра, при нажатии на педаль тормоза ручник распрямляется и становится очень жёстким (т.к. давление в тормозной системе увеличивается после нажатия на педаль). В принципе, это не мешает, но на всякий случай мы наварили на корпус ограничитель хода ручки ручника, чтобы не выдавило цилиндр. Хотя, думаю, проектировщики этого устройства должны были предусмотреть это. Так как цилиндр я не разбирал, решили подстраховаться.

Стандартный ручник оставил, а фиксатор на гидре убрал, он только мешает.

Всё, ручник готов. Осталось опробовать его в боевых выездах.

2. Звуковой сигнализатор стояночного тормоза (ручника) ВАЗ 2103

Наткнулся на статейку, о изготовлении звукового сигнализатора, который можно установить, к примеру, к датчику давления масла, задний ход, габариты. Короче говоря, я установил сию приблуду на ручник. Потому как иногда, в спешке, бывает вылетает из головы. Теперь этого не будет.
Итак, что нам понадобится:
Реле поворотов Ваз 2108-099
Звуковой повторитель
поворотов
Паяльник
Герметик
Термоусадка.
Пару » мам»
Далее все на фото.

1. Собственно, оно самое. Особенно порадовало качество пищалки. Взял в руки, и все проводки отпали.

2. Реле поворотов

3. Реле поворотов. Разбираем

4. Реле поворотов

5. Реле поворотов

6. Перепаиваем провода на пищалке

7. Припаиваем пищалку к реле. Полярность 39 — земля, 49 — плюс.

8. Припаиваем. Изначально припаял так : 31 и 49 А. Потом перепаял 31 ( — ) и 49 ( + )

9. В корпусе реле, делаем отверстие, чтобы пищалку вставить. Потом герметиком закрепил ее.

https://www.drive2.ru/l/5103215/, https://www.drive2.ru/l/2398019/, https://www.drive2.ru/l/8954040/

Ремонт тормозов, суппорторв ВАЗ 2101, 2106, 2107 КЛАССИКА

Установка передних тормозов от ВАЗ 2110-12 на ВАЗ Классику
Снятие и ремонт передних суппортов

Стояночный тормоз (ручник) ВАЗ 2101, 2106, 2107 классика

1. Установка гидравлического стояночного тормоза ВАЗ 2101

Гидравлический ручной тормоз необходим для эффективной инициации(постановки), и корректировок траектории (при переуглении), чтобы «держать попу в узде», или доехать до поворота, не теряя заноса без газа.
Инициации особенно важны, я долго мучил свое сцепление клатчкиками — альтернативный способ постановки.

В списке целей к новому сезону гидроручник занимал почетную позицию №2.

1. Вопрос выбора.
Гидроручники бывают разные: горизонтальные, вертикальные (расположение ручки), самодельные
(При изготовлении самодельных самостоятельно изготавливают каркас и ручку, и используют ГЦС чаще всего от ВАЗ 2101 и др.) Самодельный вариант я отсеял сразу и долго ломал голову какой же ручник выбрать.
Рыночные цены сейчас такие:
2500-3000 руб. за китайский ручник в интернет-магазине.
5000-6000 руб. за инженерно-проработанный качественный вертикальный ручник с длинной ручкой.
И самый топ: ручник BS Industries за 8000 руб., и их делают под заказ, 3 недели ждать.
Круче BS’а я ничего лично не встречал.

Для меня вопрос цены стал основополагающим, 5-8к уж крутовато, и ещё же к сезону надо успеть.
И наткнулся на авито на неплохой новый, неиспользованный вертикальный ручник с 35см ручкой, купил у парня с рук за 1.9к.

Гидравлический ручник с фиксатором

Но появилась проблема с несовместимостью резьб на вазовских трубках с отверстиями в китайском цилиндре.

2.Решение проблемы несовместимости резьбовых соединений.
Если вы выберите китайский ручник с таким цилиндром,

то скорее всего столкнетесь с такой же проблемой. Его два отверстия имеют разный диаметр и шаг резьбы, которые мало того, что между собой разные, они вообще не подходят к вазовским трубкам.

Читайте также  Карбюратор ваз 2105 не открывается вторая камера

Отверстие, которое идет под углом, имеет примерно размер М9х1 (где М9 — диаметр резьбы, х1 — шаг резьбы) и вазовская трубка туда вообще не входит, а второе отверстие, которое выходит под 90 градусов имеет М11х1 и трубка в нем болтается.

Стандартная тормозная трубка ВАЗ имеет резьбу М10х1,25; где М10 — диаметр, 1,25 — шаг резьбы в миллиметрах.

Так что же делать?. долго ломал я голову… Сначала пытался найти переходник с китайской резьбы на М10х1,25, но безуспешно, обошел весь вечерний Южный порт и мои скитания не увенчались успехом.
Второй шаг: почитал интернета и думал заменить цилиндр на TRW #PND121 от ВАЗ 2101. Он в отличии от оригинального ВАЗовского цилиндра имеет алюминиевый штуцер подачи, в котором можно нарезать резьбу М10х1,25. Но. В сцеплении ваз используется другая, более толстая трубка с креплением М12х1,25. Поэтому и для ВАЗовского цилиндра понадобился бы переходник.
Покопался в интернете и нашел вот это ЧУДО.

Штуцер (переходник) тормозной системы заводской от ГАЗ 3302 (слышал от продавца в магазине, что они используются в задних тормозных цилиндрах ГАЗ 3302 в стоке), имеет внешнюю резьбу М12х1,25 внутреннюю М10х1,25. Как раз то, что нужно. Поискал такие в магазинах запчастей и нашел в своем городе по 34 руб.

Переходники от ГАЗ 3302

Осталось сделать цилиндр с резьбой М12х1.25. И тут в голову пришла мысль, зачем покупать TRW цилиндр за тысячу рублей, который еле подходит, и придется что-то решать с толкателем (ведь корпус моего ручника рассчитан под китайский цилиндр) и пересверливать отверстия на корпусе ручника.
Сначала я лучше попробую пересверлить китайский цилиндр, ведь в нем резьба меньшего диаметра. :)
Нашел частного токаря, который за 15 минут и 150 рублей сделал чудо. Рассверлил отверстия в моем цилиндре, и нарезал резьбу М12х1,25. Так, что переходники легко вкручивались.

Я был на седьмом небе от счастья :3

3. Сборка.
После пересверливания отверстий я продул цилиндр сжатым воздухом на ближайшем шиномонтаже за 50р, чтобы очистить внутренние полости циллинда от стружки, которая осталась после рассверливания. Токарь посоветовал использовать герметик-фиксатор резьбы для её усиления и герметизации. я выбрал герметик с сильной фиксацией (красный) Permatex (130руб)

Также были куплены четыре медных кольца М12

Переходники ГАЗ 3302, Кольца М12, трубка переднего суппорта ВАЗ 01-07

Осталось собрать всё это великолепие

Вот что получилось

Сейчас ручник уже установлен в машину и прикручен, был изготовлен кастом-хендмейд кронштейн из салазок вазовского сиденья.

1. Установка.
Корпус моего гидроручника имеет 4 отверстия под болты.

Спереди была просверлена планка, к которой крепятся передние сиденья.

Сзади изготовлен кронштейн из лишних салазок вазовского переднего сиденья. Салазки разобраны, одна из планок отпилена по размеру, и просверлены отверстия под болты.

Затем взяли еще металлический профиль, и приварили кронштейн к профилю, а профиль к планке переднего сиденья.

Спасибо и огромный респект папе, помог со сваркой :) Варили обычной электродной сваркой, получилось аккуратно и даже красиво. Швы зашлифовал и покрасил.

просверлены отверстия на краях- для крепления трубки на хомуты-стяжки.

2. Подключение.
Год назад была подготовлена центральная тормозная магистраль внутри салона, и это существенно упрощает подключение ручника. Ручник собран без регулятора тормозных усилий.
Передняя трубка от ГТЦ не дотянулась до входного отверстия примерно 5см, поэтому была куплена трубка 2108 передняя правая — она имеет длину около 160 мм, и этого вполне хватило.
Далее прокачка тормозов. Машина была вывешена и сняты все колёса, для доступа к штуцерам.

Ушло около 0,5 литра тормозной жидкости на прокачку всей системы. Прокачали без проблем, минут за 20.

3. Впечатления.
Просто кайф, ставиться теперь стало гораздо легче.

следы счастья на асфальте

Небольшое усилие на ручку ручника и колеса заблокированы и приятно свистят по асфальту) Ручник срабатывает и блокирует колеса на сухом асфальте примерно в 15-20% от общего хода ручки и имеет огромный запас мощности на блокировку колес. Такой ручник способен справиться с гораздо более тяжёлой машиной. И барабанных тормозов на блокировку хватает с избытком.
Однако, появилась одна особенность: ручник собран без регулятора и центральная магистраль проходит к задним тормозам сквозь полости цилиндра, при нажатии на педаль тормоза ручник распрямляется и становится очень жёстким (т.к. давление в тормозной системе увеличивается после нажатия на педаль). В принципе, это не мешает, но на всякий случай мы наварили на корпус ограничитель хода ручки ручника, чтобы не выдавило цилиндр. Хотя, думаю, проектировщики этого устройства должны были предусмотреть это. Так как цилиндр я не разбирал, решили подстраховаться.

Стандартный ручник оставил, а фиксатор на гидре убрал, он только мешает.

Всё, ручник готов. Осталось опробовать его в боевых выездах.

2. Звуковой сигнализатор стояночного тормоза (ручника) ВАЗ 2103

Наткнулся на статейку, о изготовлении звукового сигнализатора, который можно установить, к примеру, к датчику давления масла, задний ход, габариты. Короче говоря, я установил сию приблуду на ручник. Потому как иногда, в спешке, бывает вылетает из головы. Теперь этого не будет.
Итак, что нам понадобится:
Реле поворотов Ваз 2108-099
Звуковой повторитель
поворотов
Паяльник
Герметик
Термоусадка.
Пару » мам»
Далее все на фото.

1. Собственно, оно самое. Особенно порадовало качество пищалки. Взял в руки, и все проводки отпали.

2. Реле поворотов

3. Реле поворотов. Разбираем

4. Реле поворотов

5. Реле поворотов

6. Перепаиваем провода на пищалке

7. Припаиваем пищалку к реле. Полярность 39 — земля, 49 — плюс.

8. Припаиваем. Изначально припаял так : 31 и 49 А. Потом перепаял 31 ( — ) и 49 ( + )

9. В корпусе реле, делаем отверстие, чтобы пищалку вставить. Потом герметиком закрепил ее.

https://www.drive2.ru/l/5103215/, https://www.drive2.ru/l/2398019/, https://www.drive2.ru/l/8954040/

Установка вакуумного усилителя тормозов 2101, 2106, 2107

Комплектующие для установки ВУТ для ВАЗ 2106
Установка ВУТ 21214м для ВАЗ 2106

Как установить гидроручник на классику

Всем привет!
Итак, это мое первое видео, а значит первый раз пытаюсь объяснить на камеру, что в первый раз очень сложно))Но я думаю понятно объяснил.Первый раз в первый класс.Все косяки называйте буду исправлять, я любитель критики))Я когда сам ставил гидроручник нашел только схему вот эту

и ничего более.
Поэтому думаю с видео надеюсь поинтересней и попонятней будет 😉

Готов рассказать обо всем с чем имею опыт, спрашивайте, если будет интересная тема-будет видео 😉
Подписывайтесь на канал на youtube, на группу в контакте))
Всем спасибо!До новых встреч 😉

Всем привет!
Вашему вниманию отчет по установке на классику гидроручника на штатные барабанные тормоза. Но моя установка с одной особенностью — я полностью оставил штатный тросовый ручник. Мысль в чем — натяжкой тросов ручника разводятся колодки, уменьшается рабочий ход как при работе ручника, так и при работе тормозных цилиндров. Выкинув штатный ручник увеличиваем рабочий ход тормозных цилиндров т. к. колодки не разведены. Ну и ручник штатный для штатного использования остается. Кто что об этом думает — можем обсудить в комментах ) Я в жигах не особо спец, не претендую на истину.
Ручник вертикальный, переходники под штатные тормозные трубки в комплекте.

По трубкам — когда искал инфу какие трубки ставить — мало кто точно пишет какие подойдут. Проверил сам — в моем случае (смотрите как расположен ручник и как проходят трубки в салон) используются — от ГТЦ до гидроручника — передняя правая от 2110, от гидрача до шланга на мост — передняя правая от 2108/09. Но с оговоркой — передней трубки хватило еле-еле, а задняя как видим немного длинна. Но в целом все отлично встало.

Место прохода трубок в салон — в этом месте снизу на тоннеле незначительная выемка, как раз чтобы было место и трубки не касались кардана. Отверстие под трубки в месте где два металла, поэтому ставим резинки для защиты трубок и изнутри и снаружи.

Штатные тормоза были еще с регулятором усилий (колдуном). Гидроручник подключил без него. По советам найденным на Драйве прокачиваем тормоза с выжатым гидроручником. Прокачалось все на удивление быстро.

Выезжаю тестить. Чего боялся — что будет перетормаживать зад из-за выкинутого колдуна. Нифига, все отлично, первой схватывает перед. Ход педали стал немного больше, первое время было непривычно. Ручник же берет очень четко и сразу, в самом начале хода. В этом есть некоторое неудобство, устанавливали то с прицелом под полный ход рукоятки. Есть мысль попробовать разжать троса штатного ручника чтобы ход задних цилиндров и соответственно рукоятки гидропалки был больше.

Таким образом получаем гидроручник при полном сохранении штатного тросового ручника. Рукоятка палки немного мешает включать заднюю передачу, но на это просто забиваем )
Спасибо за внимание и надеюсь мой отчет кому то будет полезен )

  • Устанавливаем гидроручник на заднеприводный автомобиль
  • Как устроен гидроручник
  • Преимущества и недостатки системы
  • Установка гидравлического ручника
  • Переоборудование контуров
  • Прокладка тормозной магистрали в салон
  • Установка рукоятки стояночного тормоза
  • Разводка магистрали к задним суппортам
  • Обтяжка и прокачка тормозной системы

В большинстве случаев, необходимость в оборудовании гидроручником автомобилей семейства ВАЗ появляется после того, как их владельцы устанавливают на машины задние дисковые тормоза. Основная проблема в этом случае – правильное распределение тормозного усилия между всеми осями. Установка дисковых тормозов в задней части автомобиля имеет сразу несколько положительных моментов. Во-первых, тормоза дискового типа отличаются большей стабильностью при нагревании, а во-вторых – эффективнее охлаждаются. В результате, за счет уменьшения тормозного пути, машина начинает лучше тормозить.

Читайте также  Замена подушки двигателя ваз 2110 8 клапанов

Как устроен гидроручник

Гидравлический ручной тормоз можно приобрести в готовом виде или же собрать своими руками. Если вы решили пойти по второму пути, тогда информация о конструкции этого устройства будет как нельзя кстати.

Для начала следует отметить, что обычный ручник являет собой главный цилиндр сцепления, который включен в магистраль на задние колеса. Когда он находится в выключенном положении, тормозная жидкость подается прямо к задним колесам, а когда водитель его включает, то он сам начинает тормозить их. Правда, тут еще требуется регулятор тормозных усилий.

Принцип работы гидравлического ручника не намного сложнее. На задние колеса должна идти лишь одна трубка, которая будет разделяться на два колеса только возле самого моста. Поскольку ни ABS, ни регулятор усилий от загрузки автомобиля, обычно не устанавливаются, то вам также понадобиться ручной регулятор (монтируется перед ручником). Если проигнорировать эту составляющую, то при самом незначительном нажатии на педаль тормоза, зад машины будет перетормаживать и практически сразу срываться в юз, что крайне опасно для всех пассажиров автомобиля.

В том случае, если вы хотите, иметь возможность блокировать еще и передние колеса, то достичь этого можно при помощи того же ручника, который будет переключаться в другую сторону. Для этого вам понадобиться еще один цилиндр сцепления (второй регулятор не нужен).

Некоторых автовладельцев интересует вопрос усилий, прилагаемых к гидроручнику на ВАЗ, но ответ зависит от вас самих. То есть, если автовладелец установит длинный рычаг, то перемещать его будет намного легче (хоть и ход большой), в то время как короткая деталь потребует от вас больших усилий.

Преимущества и недостатки системы

Разумеется, установка гидроручника на ВАЗ, не может обладать только положительными, или только отрицательными характеристиками. Поэтому, среди плюсов подобной схемы выделяют:

  • равносильные усилия на левых и правых колесах транспортного средства;
  • перераспределение усилия на задних колесах в более широких приделах (несмотря на то, что регулятор и раньше мог выполнять эту функцию, распространялась она только на одно колесо, что обусловливалось особенностями устройства);
  • увеличение мощности передних тормозов благодаря переносу их магистралей ближе к вакуумному усилителю.

Что касается минусов установки гидроручника, то главный из них заключается в резком падении эффективности торможения при отказе контура «левое переднее – правое переднее».

Установка гидравлического ручника

Если вы уже разобрались что такое гидроручник и знаете, для чего он нужен, тогда перед тем как переходить к его непосредственной установке (конечно, при условии, что он действительно необходим), придется частично разобрать салон автомобиля. Так вам будет удобнее прокладывать тормозные магистрали, поскольку теперь их место будет в салоне.

Переоборудование контуров

На начальном этапе установки, следует поменять рабочую схему диагональной системы тормозов на ее осевой вариант (передняя и задняя ось). Для этого, в моторном отсеке, на главном тормозном цилиндре нужно заглушить контур заднего левого колеса, после чего отключить контур переднего правого колеса и подключить его в контур заднего правого колеса (теперь уже бывший). В то же время, из контура бывшего правого переднего колеса можно начинать «строительство» магистрали задних дисковых тормозов.

Прокладка тормозной магистрали в салон

Успешно завершив первый этап можно начинать прокладывать тормозную магистраль в салон транспортного средства. Для этого необходимо взять тормозную трубку и через техническое отверстие, предназначенное для троса привода спидометра, завести ее внутрь машины. При этом выгибать трубку нужно таким образом, чтобы при дальнейшем подключении к ГТЦ (главному тормозному цилиндру) она не касалась элементов моторного отсека. Используя подготовленную заранее «скрутку» магистраль нужно удлинить еще одной металлической тормозной трубкой. В месте соединения позже будет установлен регулятор.

Установка рукоятки стояночного тормоза

Сама рукоятка стояночного тормоза и вся оснастка, монтируются на штатное место. Во вход, размещенный на цилиндре ручника, необходимо подключить тормозную трубку, через которую подается жидкость, а из выхода вывести трубку по туннелю к задней части кузова автомобиля.

Разводка магистрали к задним суппортам

Внутри кузова, над задней балкой имеются три технологических отверстия. Используя дрель, среднее из них, нужно развернуть до подходящего диаметра и вставить в него сначала тормозной шланг, а затем продеть резиновое кольцо (так, как на передней стойке). Перед установкой кольцо нужно разрезать с одной стороны, после чего, зафиксировав тормозной шланг, уже можно не опасаться, что он протрется об кузов.

Тормозной шланг нужно соединить с тормозной магистралью, а затем подсоединить к нему тройник (под машиной). С помощью этой детали появляется возможность подключения двух оставшихся тормозных трубок. Вся конструкция фиксируется посредством пластиковых хомутов и герметизируется суппортами.

Обтяжка и прокачка тормозной системы

После того, как вы обтяните все точки соприкосновений в тормозной системе, можно будет заливать тормозную жидкость. Выполнять прокачку необходимо сначала в заднем контуре, за ним в правом переднем колесе и в последнюю очередь в левом переднем колесе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать гидравлический ручник своими руками на ВАЗ?

Самостоятельно в целях тюнинга можно сделать гидравлический ручник. ВАЗ любой модели оснащается гидравлической системой тормозов, но стояночный тросиковой конструкции. Это ухудшает работоспособность, так как трос имеет свойство растягиваться, поэтому эффективность ручника снижается. Да и сами барабанные тормоза обладают малой надежностью.

Эффективность торможения крайне низкая. Но для полноценного функционирования гидравлического ручника обязательно нужно, чтобы на задних колесах стояли дисковые тормоза. Вторая, негативная сторона – по ПДД запрещено вносить изменения в тормозную систему. Поэтому, осуществляя подобную модернизацию, вы действуете на свой страх и риск.

Основное предназначение

Самостоятельно установить и настроить гидравлический ручник на ВАЗ-2109 можно, имея определенные навыки и инструменты. Несмотря на запреты, такие конструкции можно встретить в продаже и произвести установку на любую марку и модель автомобиля. Все работы желательно проводить на смотровой яме или подъемнике. При помощи гидравлического ручника у вас получится намного повысить эффективность тормозной системы. Конструкцией предусмотрено наличие регулятора, который позволяет распределять усилие между передним и задним контуром. Регулятор позволяет и предотвратить полную блокировку задних колес.

Что может делать гидравлический ручной тормоз?

С помощью такой конструкции ручника можно полностью блокировать задние колеса, чтобы осуществить прогрев резины на передней оси. Это окажется полезным для любителей гонок. Простым водителям блокировка окажется полезной для уменьшения шанса возникновения заноса при поворотах на мокрой дороге. Монтаж устройства производится возле рычага ручного тормоза, чтобы к нему был свободный доступ. Если регулятор установлен верно, то усилие на задний тормозной механизм будет распределяться плавно, а эффективность передних увеличится.

Комплектация гидравлического ручного тормоза

В автомобильных магазинах вы можете приобрести комплект гидравлического ручника. Своими руками его установить можно, но потребуется еще несколько дополнительных элементов:

  1. Шайбы из меди для тормозных механизмов в количестве 10 шт.
  2. Металлические трубки в количестве 5 шт. Чтобы немного сэкономить, можно приобрести полный комплект для автомобилей «Газель».
  3. Заглушки.
  4. Скрутки.
  5. Тормозные шланги для ВАЗ-2101-2107.
  6. Тройник для тормозной системы.
  7. Пластиковые хомуты-стяжки в количестве 50 шт.
  8. Регулятор тормозов для автомобилей ВАЗ любой модели.
  9. ГТЦ для ВАЗ-2101. Если такого нет, то можно использовать любой другой цилиндр.

Кроме всего этого потребуется наличие тормозной жидкости для последующей заправки системы. Ведь переделка включает в себя врезку в тормозные магистрали дополнительного контура.

Подготовительные работы

Перед началом тюнинга необходимо избавиться от старой, несовершенной системы. Для этого полностью демонтируется механический привод. Обратите внимание на то, что после установки гидравлического ручника полностью изменится схема работы привода суппортов. Если по умолчанию работали попарно механизмы, которые находятся на колесах, расположенных по диагонали, то после переделки схема окажется осевой (задние и передние). Но перед тем как установить гидравлический ручник, нужно снять старый.

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Способ установки № 1

Установить гидравлический ручник на ВАЗ, по мнению специалистов, можно двумя способами. Самый простой и доступный подразумевает выполнение следующих манипуляций:

  1. В подкапотном пространстве необходимо установить еще один тормозной цилиндр. Идеально подойдет главный цилиндр сцепления от автомобиля ВАЗ-2101.
  2. Снимите расширительный бачок для тормозной жидкости.
  3. Потребуется самостоятельно сделать небольшой переходник. Нарезаете резьбу и устанавливаете шайбу (в ней должна быть резьба для штуцера).
Читайте также  Разъем замка зажигания ваз 2109

Сборку всей системы начинаете от родного ГТЦ к цилиндру сцепления, затем к регулятору, ручнику, контуру задних тормозов. Чтобы соединять между собой все компоненты, используйте трубки от автомобиля «Газель». Только выбирайте те, которые подходят по размерам. Крепеж трубок производится к тем местам, к которым фиксировался тросик ручного тормоза.

Способ установки № 2

Сначала необходимо сделать несколько манипуляций под капотом:

  1. Выкручиваете трубку, которая идет к левому тормозного механизму и ставите заглушку на ней.
  2. Выкручиваете трубку, идущую к переднему правому колесу. Устанавливаете ее в отверстие, предназначенное для правого заднего тормозного механизма.

Перед началом работ обязательно слейте всю жидкость. Старайтесь все делать аккуратно, чтобы не повредить механизмы гидравлики. Старайтесь не допускать попадания жидкости на металл, так как она его разъест. Дальнейшие действия:

  1. Между сиденьями устанавливаете новый ручник.
  2. Устанавливаете болт вместо маятника регулятора. Прикручиваете к днищу кузова. На время рекомендуется снять передние сиденья, чтобы они не мешали и не испачкались во время проведения работ.
  3. Из подкапотного пространства прокладывается трубка по днищу к новому ручнику.
  4. По днищу в салоне прокладываете трубки от регулятора.
  5. Подберите по размерам трубки и установите их на задней оси.
  6. На задней балке на кронштейне закрепите гибкий шланг.
  7. Обязательно поставьте кольцо из резины, чтобы при эксплуатации не протирался шланг. Чтобы было удобнее надевать, разрежьте это кольцо.
  8. Соедините шланг с трубками. Чтобы закрепить металлические трубки, используйте пластиковые хомуты-стяжки.

Завершение работ по второму способу

Старайтесь при проведении ремонта не допускать того, чтобы шланг перекручивался. Это может привести к повреждениям и утечке жидкости. Сначала нужно проводить затяжку того края, на котором резьба внешняя. После затягивается край с внутренней резьбой. Как сделать гидравлический ручник самостоятельно? Завершающий этап выглядит так:

  1. Зафиксируйте положение новой системы, проверьте затяжку всех резьбовых соединений.
  2. Залейте в расширительный бачок тормозную жидкость.
  3. Прокачайте систему по схеме от дальнего цилиндра к ближнему. Своевременно доливайте жидкость в бачок. Иначе прокачку потребуется проводить заново.
  4. Проверьте работоспособность тормозной системы. Нормально ли выжимаются суппорты.

После соберите все разобранные узлы – установите на место колеса. Перед первой поездкой убедитесь, работают ли нормально тормоза. Если есть неполадки, устраните их сразу же. При первой поездке не разгоняйтесь до большой скорости, чтобы была возможность остановить автомобиль хотя бы двигателем. Все вышеизложенные способы подходят для установки гидравлического ручника своими руками на ВАЗ любой модели, а также на автомобили других производителей (включая иностранных).

Стоимость проведения тюнинга

Теперь настало время составить подробную смету на запчасти, используемые во время проведения тюнинга тормозной системы. Цена всех компонентов может отличаться, зависит все от того, приобретаете вы новые или бывшие в употреблении. Примерная стоимость:

  1. Тормоз гидравлический в сборе – стоимость около 2700 рублей. Можно найти и дешевые китайские экземпляры, но стоит ли им доверять – решайте сами. Качество таких изделий очень часто на низком уровне.
  2. Регулятор – 400-500 рублей.
  3. Трубки тормозные для автомобиля «Газель» – 300-400 рублей.
  4. Цилиндр сцепления (главный) для классики — порядка 450-500 рублей.
  5. И мелкие расходные материалы – шайбы из меди, пластиковые хомуты-стяжки, шланг тормозной ВАЗ-2101, жидкость – на все потратите примерно 500-600 рублей.

По скромным меркам стоимость тюнинга обойдется примерно в 5000 рублей. Если для вас это много, то откажитесь от этой идеи и просто установите новый трос ручника вместо растянувшегося старого. Рекомендуется перед началом работ ознакомиться с советами специалистов, пообщаться с теми, кто уже делал подобную работу. Они смогут вам дать немало дельных советов касаемо усовершенствования тормозной системы на конкретном автомобиле.

Нужны ли задние дисковые тормоза?

Ответ неоднозначный, так как у дисковых тормозов явные преимущества перед барабанными. Если уж делаете тюнинг системы, то не поленитесь и поставьте на задней оси диски. Преимущества их даже в мелочах – заменить колодки намного проще, чем на барабанных (да и стоимость комплекта пониже). На задние колеса автомобилей ВАЗ с передним приводом идеально подходят диски от модели 2109. Переделок по минимуму, все становится будто «родное». Но если бюджет на проведение тюнинга у вас ограничен, то можно использовать и стандартную систему. Барабанные тормоза относительно неплохо работают, а применение гидравлики навсегда избавит вас от необходимости подтягивать тросик. И под любым уклоном машина будет нормально стоять, не скатываясь.

Заключение

Доработка эта очень интересная, и сделать ее может каждый желающий, благо материалов и инструментов для этого в продаже полно. Кроме того, вы можете купить уже готовый комплект для конкретного автомобиля, который будет включать в себя не только гидравлический ручник, но и все системы трубок, шлангов, останется лишь соединить все и прокачать тормоза. Стоимость такой конструкции окажется выше, но и надежность будет неплохой. Если вы считаете, что не сможете осилить работу, лучше откажитесь от нее и отдайте автомобиль опытным мастерам, которые все сделают на высшем уровне. Ведь от качества работы тормозов зависит ваша жизнь и здоровье.

Установка гидроручника на классику на барабаны

Всем привет! Вашему вниманию отчет по установке на классику гидроручника на штатные барабанные тормоза. Но моя установка с одной особенностью — я полностью оставил штатный тросовый ручник. Мысль в чем — натяжкой тросов ручника разводятся колодки, уменьшается рабочий ход как при работе ручника, так и при работе тормозных цилиндров. Выкинув штатный ручник увеличиваем рабочий ход тормозных цилиндров т. к. колодки не разведены. Ну и ручник штатный для штатного использования остается. Кто что об этом думает — можем обсудить в комментах ) Я в жигах не особо спец, не претендую на истину. Ручник вертикальный, переходники под штатные тормозные трубки в комплекте.

По трубкам — когда искал инфу какие трубки ставить — мало кто точно пишет какие подойдут. Проверил сам — в моем случае (смотрите как расположен ручник и как проходят трубки в салон) используются — от ГТЦ до гидроручника — передняя правая от 2110, от гидрача до шланга на мост — передняя правая от 2108/09

. Но с оговоркой — передней трубки хватило еле-еле, а задняя как видим немного длинна. Но в целом все отлично встало.

Место прохода трубок в салон — в этом месте снизу на тоннеле незначительная выемка, как раз чтобы было место и трубки не касались кардана. Отверстие под трубки в месте где два металла, поэтому ставим резинки для защиты трубок и изнутри и снаружи.

Штатные тормоза были еще с регулятором усилий (колдуном). Гидроручник подключил без него. По советам найденным на Драйве прокачиваем тормоза с выжатым гидроручником. Прокачалось все на удивление быстро.

Выезжаю тестить. Чего боялся — что будет перетормаживать зад из-за выкинутого колдуна. Нифига, все отлично, первой схватывает перед. Ход педали стал немного больше, первое время было непривычно. Ручник же берет очень четко и сразу, в самом начале хода. В этом есть некоторое неудобство, устанавливали то с прицелом под полный ход рукоятки. Есть мысль попробовать разжать троса штатного ручника чтобы ход задних цилиндров и соответственно рукоятки гидропалки был больше.

Таким образом получаем гидроручник при полном сохранении штатного тросового ручника. Рукоятка палки немного мешает включать заднюю передачу, но на это просто забиваем ) Спасибо за внимание и надеюсь мой отчет кому то будет полезен )

Самостоятельно в целях тюнинга можно сделать гидравлический ручник. ВАЗ любой модели оснащается гидравлической системой тормозов, но стояночный тросиковой конструкции. Это ухудшает работоспособность, так как трос имеет свойство растягиваться, поэтому эффективность ручника снижается. Да и сами барабанные тормоза обладают малой надежностью.

Эффективность торможения крайне низкая. Но для полноценного функционирования гидравлического ручника обязательно нужно, чтобы на задних колесах стояли дисковые тормоза. Вторая, негативная сторона – по ПДД запрещено вносить изменения в тормозную систему. Поэтому, осуществляя подобную модернизацию, вы действуете на свой страх и риск.

Основное предназначение

Самостоятельно установить и настроить гидравлический ручник на ВАЗ-2109 можно, имея определенные навыки и инструменты. Несмотря на запреты, такие конструкции можно встретить в продаже и произвести установку на любую марку и модель автомобиля. Все работы желательно проводить на смотровой яме или подъемнике. При помощи гидравлического ручника у вас получится намного повысить эффективность тормозной системы. Конструкцией предусмотрено наличие регулятора, который позволяет распределять усилие между передним и задним контуром. Регулятор позволяет и предотвратить полную блокировку задних колес.

Смотрите также

Комментарии 35

ну так есть смысл ставить гидрач на барабаны или же нет?и как теперь подводишь колодки с зади?

Читать также: Характеристики масла мобил 5w40

есть, если оставить родной ручник. сейчас никак, продал уже тачку

Да, ставят. Всё норм. работает.

а родной просто убирают, и все, правильно? ты меня обнадежил прям

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
