Система зажигания ваз 21099 карбюратор

Подробная информация в картинках, про систему зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Система зажигания ваз 21099 карбюратор

Вся информация о системе зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

О самом главном!
Система зажигания в автомобилях семейства «Самара» создана бесконтактная, а состоит она из:

Распределитель зажигания, он же трамблер:

1. Для начала давайте разберем что же входит в основной состав распределителя. Во-первых в него входит датчик холла, а во-вторых центробежный и вакуумным регулятор опережения зажигания, и многое что другое.

2. Ранее на всех автомобилях которые оснащались двигателем 21081, распределитель зажигания устанавливался типа «40.3706-10», который имел совершенно другие характеристики вакуумного и центробежного регулятора опережения зажигания. А так же крышка такого распределителя помечалась красной меткой.

3. Распределитель зажигания нужен для того, что бы выполнять две основные функции:

  • Первую функцию которую он делает, так это он задаёт момент искрообразования, который осуществляется в зависимости от оборотов двигателя автомобиля.
  • Следующая его функция состоит в том, то что он в нужный момент даёт импульс высокого напряжения, проще говоря искру в цилиндры, в зависимости от порядка их работы.

Примечание!
Распределитель зажигания подаёт искру в цилиндр при помощи бегунка, который установлен в самом распределителе, и надет он там на валик распределителя!

Свечи зажигания:

1. Для многих уже известно зачем присутствуют свечи зажигания в автомобиле, но все же давайте разберём по подробнее.

2. Свечи зажигания нужны каждому бензиновому автомобилю, а их работа заключается в том, что с их помощью частички топлива в цилиндрах своевременно сгорают, за счет того что свеча даёт в нужный момент искру, а от чего же поступает искра на эту свечу? Да всё от той же катушки зажигания, с чьей помощью двигатель у автомобиля и работает.

3. Свечи в автомобилях семейства «Самара», используются по типу «А17ДВР» а так же «А17ДВРМ», и «А17ДВРМ1». Есть и другие зарубежные аналоги, но это по сути самые распространённые свечи которые используются в этих автомобилях.

4. Иногда приходит момент когда свечи зажигания так скажем своё отживают, и поэтому их необходимо переодически в 30.000 км. заменять на новые. Если вам всё же придётся их заменить, то в таком случае для вас мы подготовили статью, в которой вы найдёте подробную инструкцию по их замене. (см. Замене свечей)

Катушка зажигания:

1. Катушка как принято её называть в народе, выполняет функция преобразования тока низкого напряжения, в ток высокого напряжения, ниже всё это мы разберём подробно.

2. Сперва поймите раз и навсегда, то что катушка зажигания это по сути некий элемент, который работает за счет аккумуляторной батареи, и еще нескольких факторов. Принцип работы катушки заключается в следующем:

  • Сперва ток на катушку подаётся от аккумуляторной батареи.
  • После того как катушка приняла ток, она его преобразовывает в ток высокого напряжения, напряжение которого доходит порядка до 25.000 – 35.000 вольт.
  • Затем после преобразования тока высокого напряжения, она направляет этот ток к свечам зажигания, через высоковольтные провода.
  • А после того как свечи получили ток, далее они его уже используют для того, что бы выдать искру когда поршень будет подходить к верхней мертвой точке (ВМТ).

Коммутатор:

1. Он представляет из себя некий модуль небольших размеров, за счет которого осуществляется:

  • Стабилизация тока, то есть проще говоря коммутатор не даёт току упасть менее «6 Вольт», а так же он препятствует преобразованию тока свыше «18 Вольт». Благодаря этим действиям провода у бесконтактной системы зажигания подгорают гораздо реже.
  • А так же он создаёт импульсы тока в катушке зажигания.
  • Еще он защищает детали от перегрева и перегрузок, благодаря чему они прослужат более долгую жизнь.
  • И ко всему этому коммутатор обесточивает зажигание в автомобиле, в тот момент когда вы глушите двигателя автомобиля.

2. На автомобили семейства «Самара», устанавливаются коммутаторы типа «3620.3734», а так же «76.3734», еще подлежат установки коммутаторы типа «RT1903», и «PZE4022».

3. При выходе коммутатора из строя, он не подлежит ремонту. Если вы начали замечать то что коммутатор приходит в негодность, его рекомендуется заменять на новый.

4. Запрещается отсоединять колодку проводов которая подсоединена к коммутатор, при включенном зажигании у автомобиля, потому что это его может повредить, а так же возможно произойдет повреждение еще и других деталей системы зажигания.

Выключатель зажигания:

1. Выключатель представляет из себя замок, который вы все уже видели в каждом автомобиле. Благодаря этому выключателю, вы можете включать и отключать приборы системы зажигания.

2. В состав выключателя входит индивидуально подобранным ключ, при помощи которого мы можем проворачивать этот выключатель. А в корпусе выключателя установлен неподвижный диск с клемами и контактами, а к этому диску подсоединены провода которые идут от катушки зажигания.

3. Когда ключ извлечен из замка, в последующим происходит размыкание всёх контактов. А когда ключ вставлен в личинку и после чего повернут, в таком случае происходит замыкание всех контактов, в связи с чем зажигание в автомобиле и включается.

4. В автомобилях семейства «Самара», используется выключатель зажигания по типу: «2108-3704005» и «KZ813», в состав которого входит противоугонное запорное устройство. При повороте ключа в таком выключателе напряжение подаётся сперва на дополнительное реле типа «113.3747-10», которое после чего подаёт напряжение на катушку зажигания и коммутатор.

Провода низкого и высокого напряжения:

Провода высокого напряжения:

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание!
При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

Что представляет собой схема зажигания автомобилей ВАЗ 2109 и 21099 инжектор и карбюратор?

Система зажигания (СЗ) в любом авто является одной из важных в машине, так как именно ее оптимальная работа обеспечивает запуск мотора. Неисправности одного из элементов СЗ могут привести к неполадкам в работе силового агрегата. Что представляет собой схема зажигания ВАЗ 2109 карбюратор, какие неполадки могут случиться в ее работе и как самостоятельно настроить зажигание? Узнайте из этого материала.

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

Читайте также  Демпфер ваз 2107 инжектор

Какие элементы включает в себя электросхема СЗ:

  1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
  2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
  3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
  4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
  5. Коммутатор.
  6. Монтажный блок.
  7. Реле зажигания.
  8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

Чем грозят неисправности в зажигании?

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

  1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
  2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
  3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
  4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
  5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Фотогалерея «Неисправности СЗ»

Самостоятельно регулируем систему

Для того, чтобы мотор работал в нормальном режиме, нужно выставить угол. Для выполнения этой задачи вам понадобится приготовить инструменты, в частности, ключи и отвертки. Прежде чем приступить к регулировке, следует запустить ДВС и дать ему поработать, пока он не прогреется. Обратите внимание на то, что холостые обороты должны составлять не меньше 800 в мин.

После того, как ДВС будет прогрет, нужно открыть капот и отсоединить силиконовый патрубок, с помощью которого производится разрежение со штуцера. Один конец этого патрубка необходимо поднести к вашему пальцу — в том случае, если после этого патрубок присосется, это говорит о том, что в системе имеется разрежение. Если это так, что нужно будет снизить количество оборотов двигателя до того момента, пока разрежение не прекратится. Далее, вам нужно будет заглушить ДВС и перегнуть патрубок, пока просвет не пропадет. При помощи гаечного ключа нужно будет ослабить фиксирующие гайки, с помощью которых крепится распределительный узел (автор видео — канал Ремонт Двигателя! И интересное!).

После того, как будет демонтирована пробка и очищен смотровой люк, вы увидите полоски, с помощью которых вы сможете настроить момент. Непосредственно сам маховик следует повернуть до момента, пока он совпадет с удлиненной меткой. Эти действия позволят вам оптимально настроить момент.

Когда все будет выполнено, вам понадобится стробоскоп или простая лампочка с подсоединенными к ней проводами, процедура настройки производится следующим образом:

  1. Красный кабель от лампочки следует подсоединить к положительному контакту на катушке под капотом.
  2. Черный кабель — это заземление, то есть его нужно подсоединить к кузову транспортного средства.
  3. Запустите ДВС, а затем проверните корпус распределительного устройства. Стробоскоп при этом должен посылать сигналы в такт к маховику. Сам корпус следует поворачивать до того момента, пока не будет совмещена отметка с риской на маховике.

Видео «Наглядное пособие по регулировке УОЗ»

Как правильно настроить систему и не допустить при этом ошибок — узнайте из ролика ниже (автор — Наиль Порошин).

Схема системы зажигания на ВАЗ 2109

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

  • Контактные;
  • Бесконтактные;
  • Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

  • Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
  • Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
  • Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

  • Коммутатор;
  • Свечи;
  • Датчик распределителя;
  • Катушки зажигания;
  • Выключатель;
  • Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
  • Запорно-противоугонное устройство;
  • Датчик Холла;
  • Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
  • Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
  • Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
  • Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.
Читайте также  Замена датчика холостого хода ваз 2109 инжектор

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

  • Снижение надежности работы СЗ, появление сбоев;
  • Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
  • Резкое увеличение количества потребляемого топлива;
  • Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

  1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
  2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
  3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

  • Зачистка свечей от образовавшегося нагара или замена элементов;
  • Проверка проводов на предмет изоляции, качества контактов и крепления;
  • Контроль момента зажигания, установка момента;
  • Очистка крышки ротора и датчика распределителя при образовании загрязнений;
  • Зачистка пластины ротора, электродов боковых клемм СЗ;
  • Проверка качества фиксации на посадочных местах всех элементов системы;
  • Проверка креплений проводов.

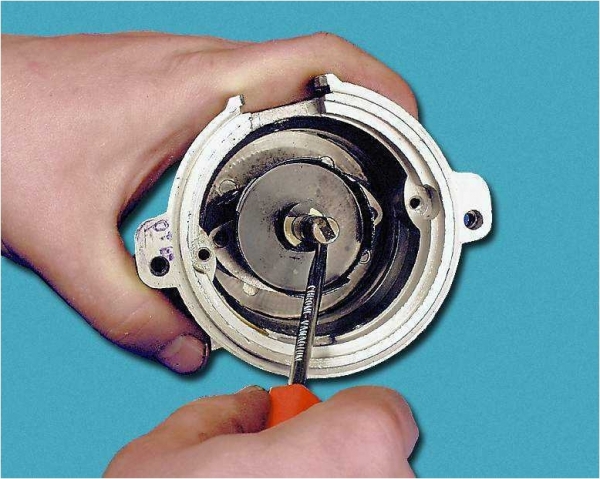

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Что представляет собой схема зажигания автомобилей ВАЗ 2109 и 21099 инжектор и карбюратор?

Система зажигания (СЗ) в любом авто является одной из важных в машине, так как именно ее оптимальная работа обеспечивает запуск мотора. Неисправности одного из элементов СЗ могут привести к неполадкам в работе силового агрегата. Что представляет собой схема зажигания ВАЗ 2109 карбюратор, какие неполадки могут случиться в ее работе и как самостоятельно настроить зажигание? Узнайте из этого материала.

Признаки неисправностей


Электросхема автомобиля ВАЗ 2109
Существует несколько типов состояния электропроводки транспортного средства, при которых владельцы ВАЗ 2109 вынуждены искать поломки:

  1. Транспортное средство не позволяет выполнять свою первостепенную функцию, то есть не может ехать. Либо схема электропроводки ВАЗ 2109 повреждена, либо не работает один из основных узлов машины.
  2. Автомобиль может ехать, но при этом системы иногда начинают барахлить или работают некорректно.

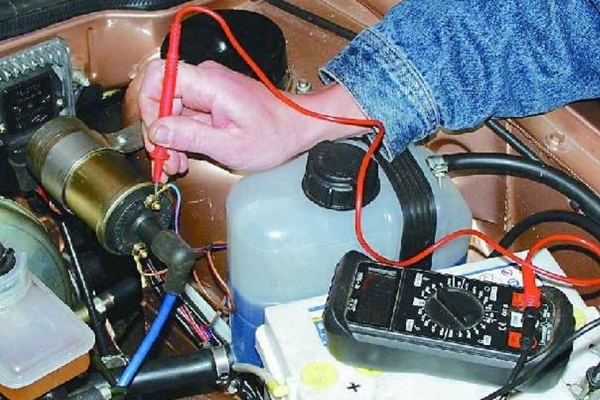

Если при попытке запустить двигатель, у водителя ничего не получается, при этом топливо нормально поступает в инжектор или карбюратор, то скорее всего, проблема заключается в работе проводки:

  1. Если автомобиль работает на карбюраторе, то в первую очередь необходимо проверить свечи и жгут высоковольтных проводов. Не лишним будет произвести диагностику трамблера, а также катушки зажигания. Также на карбюраторах есть смысл проверить подкапотную проводку.
  2. Если речь идет об инжекторе, то зачастую основной причиной проблемы является электронная система управления мотором. Если система не позволяет обрабатывать сигналы с датчиков и впоследствии не может выдавать команды для дополнительных узлов или механизмов, то проблему нужно искать в ней.


Проводка на отечественной «девятке»
И в карбюраторах, и в инжекторах зачастую причиной неисправности электрооборудования являются подгоревшие контакты, в частности, в замке зажигания. Если замок зажигания или монтажный блок не могут работать полноценно, как минимум в салоне не будут работать лампы освещения. Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т.д.

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

Снятие

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

Снимите непосредственно трамблер с мотра автомобиля.

Установка: 1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание! Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

  1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
  2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
  3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
  4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание


Схема зажигания 2109
В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

  1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
  2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
  3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Читайте также  Патрубок на расширительный бачок ваз 2114

Замена трамблера и его частей на ВАЗ 2109

Местонахождение трамблера Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Когда менять трамблер? Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

  • автомобиль начинает дергаться;
  • машина попросту не заводится;
  • потеря мощности у двигателя автомобиля, машина хуже едет;
  • увеличение расхода топлива у автомобиля.

Инжекторный мотор

Инжекторы отличаются от вышеописанных ДВС наличием многих электронных устройств. В случае с инжектором поломки обычно связаны с работой датчиков или самой проводки.

Чтобы точно выявить причину поломки на инжекторе, необходимо выполнять следующие шаги:

  • сначала отключите кабель от датчика;
  • затем, используя омметр, замерьте уровень сопротивления;
  • после этого полученные данные нужно будет сверить с тем, которые указаны в таблице в инструкции по эксплуатации авто.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. км и все будет в норме

Что представляет собой схема зажигания автомобилей ВАЗ 2109 и 21099 инжектор и карбюратор?

Система зажигания (СЗ) в любом авто является одной из важных в машине, так как именно ее оптимальная работа обеспечивает запуск мотора. Неисправности одного из элементов СЗ могут привести к неполадкам в работе силового агрегата. Что представляет собой схема зажигания ВАЗ 2109 карбюратор, какие неполадки могут случиться в ее работе и как самостоятельно настроить зажигание? Узнайте из этого материала.

Общие сведения о системе зажигания «Девятки»

Чем грозят неисправности в зажигании?

Фотогалерея «Неисправности СЗ»

Самостоятельно регулируем систему

Видео «Наглядное пособие по регулировке УОЗ»

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

Какие элементы включает в себя электросхема СЗ:

  1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
  2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
  3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
  4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
  5. Коммутатор.
  6. Монтажный блок.
  7. Реле зажигания.
  8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

Чем грозят неисправности в зажигании?

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

  1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
  2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
  3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
  4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
  5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Фотогалерея «Неисправности СЗ»

Самостоятельно регулируем систему

Для того, чтобы мотор работал в нормальном режиме, нужно выставить угол. Для выполнения этой задачи вам понадобится приготовить инструменты, в частности, ключи и отвертки. Прежде чем приступить к регулировке, следует запустить ДВС и дать ему поработать, пока он не прогреется. Обратите внимание на то, что холостые обороты должны составлять не меньше 800 в мин.

После того, как ДВС будет прогрет, нужно открыть капот и отсоединить силиконовый патрубок, с помощью которого производится разрежение со штуцера. Один конец этого патрубка необходимо поднести к вашему пальцу — в том случае, если после этого патрубок присосется, это говорит о том, что в системе имеется разрежение. Если это так, что нужно будет снизить количество оборотов двигателя до того момента, пока разрежение не прекратится. Далее, вам нужно будет заглушить ДВС и перегнуть патрубок, пока просвет не пропадет. При помощи гаечного ключа нужно будет ослабить фиксирующие гайки, с помощью которых крепится распределительный узел (автор видео — канал Ремонт Двигателя! И интересное!).

После того, как будет демонтирована пробка и очищен смотровой люк, вы увидите полоски, с помощью которых вы сможете настроить момент. Непосредственно сам маховик следует повернуть до момента, пока он совпадет с удлиненной меткой. Эти действия позволят вам оптимально настроить момент.

Когда все будет выполнено, вам понадобится стробоскоп или простая лампочка с подсоединенными к ней проводами, процедура настройки производится следующим образом:

  1. Красный кабель от лампочки следует подсоединить к положительному контакту на катушке под капотом.
  2. Черный кабель — это заземление, то есть его нужно подсоединить к кузову транспортного средства.
  3. Запустите ДВС, а затем проверните корпус распределительного устройства. Стробоскоп при этом должен посылать сигналы в такт к маховику. Сам корпус следует поворачивать до того момента, пока не будет совмещена отметка с риской на маховике.

Видео «Наглядное пособие по регулировке УОЗ»

Как правильно настроить систему и не допустить при этом ошибок — узнайте из ролика ниже (автор — Наиль Порошин).

Александр Молоков/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с отечественным и зарубежным автопромом. Уверен вы найдете для себя немало полезной информации. С уважением, Александр Молоков.

Понравилась статья? Поделиться с друзьями:
Volog-damaz.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
