Схема работы генератора ваз 2110

Схема генератора 9402.3701 Генераторы, которые могут быть установлены взамен 9402 9402.3701 АТЭ – 1 (Китай LKD) 0124 325 089 BOSCH 90 А ELD-A-2110-14V-135A с обг. муф.

Схема работы генератора ваз 2110

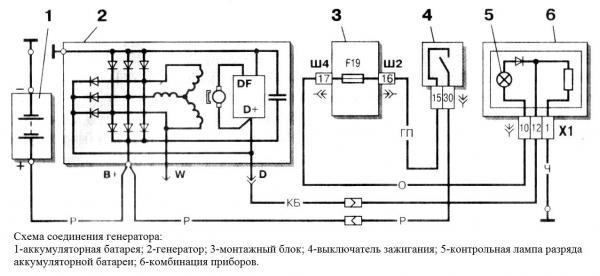

Схема генератора 9402.3701

Генераторы, которые могут быть установлены взамен 9402

9402.3701 АТЭ – 1 (Китай LKD)

0124 325 089 BOSCH 90 А

ELD-A-2110-14V-135A с обг. муф.

3747.3771-93 Электром. Чебоксары.

2110 СТАРТ – ВОЛЬТ Украина 135А

Принцип действия генератора

На автомобилях применяется трехфазный синхронный генератор. Принцип действия генератора основан на законе электромагнитной индукции. «Электродвижущая сила в обмотке возникает при изменении магнитного поля».

ЭДС генератора возникает в обмотке. Ротор служит для создания изменяющегося магнитного поля. Для намагничивания ротора в нем встроена обмотка возбуждения, Ток в нее подводится через щетки.

Обмотка статора трехфазная, соединенная в звезду. На выходе обмотки действует переменное напряжение, но в сети автомобиля и для зарядки аккумулятора необходимо постоянное напряжение, поэтому выход обмотки подключен к диодному мосту (выпрямителю).

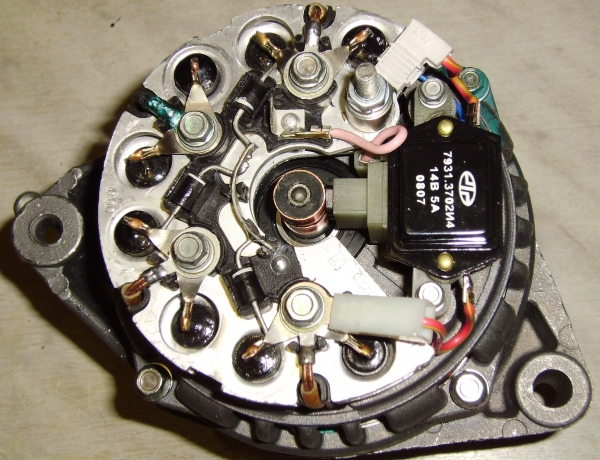

Диодный мост для генератора 9402.3701 БПВО 76-105/11, (Электромодуль), БВО 3 -105- 01 (Орбита)

Диодный мост для генератора 5102.3771 МП 13.80.3.2 (Орбита)

Выходное напряжение генератора, назначение регулятора напряжения

Напряжение, которое должно действовать в автомобильном электрооборудовании нужно поддерживать примерно 14 Вольт. Для этого в генераторе установлен регулятор напряжения

Регулятор напряжения включен в цепь возбуждения, то есть в цепь обмотки ротора, поэтому он конструктивно объединен со щетками. Регулятор все время включает и выключает ток возбуждения, тем самым поддерживая необходимый уровень напряжения генератора.

Регулятор напряжения генератора 9402

Регулятор напряжения генератора 5102

Работа схемы генератора

Такая схема считается устаревшей и в современных автомобилях уже не применяется.

Первоначальное возбуждение генератора

При запуске, первоначальное возбуждение происходит от аккумулятора. Потом, когда генератор заработает, он отдает часть своего тока на возбуждение.

При включении зажигания, ток от аккумулятора идет на плюс генератора, от этой точки через монтажный блок попадает к замку зажигания 301. Через контакты замка зажигания, с точки 151, питается система зажигания и цепь возбуждения генератора. Через 19-й предохранитель ток первоначального возбуждения проходит в щиток приборов, через лампочку «разрядки аккумулятора», и приходит к разъему D на генераторе. С этого разъема через шину доп. диодов попадает на регулятор напряжения. Напряжение, которое попадает на точку L, открывает транзистор регулятора, ток возбуждения проходит в ротор, и с него, через открытый транзистор регулятора на массу. Так замыкается цепь первоначально возбуждения. Лампочка загорается, подтверждая, что цепь возбуждения целая и генератор готов к работе. Небольшой ток этой цепи подмагничивает ротор, когда ротор начинает вращаться, его магнитные полюса, сменяя друг друга, создают изменяющееся магнитное поле пресекающее витки обмотки статора и в ней генерируется ЭДС, то есть, генератор возбуждается.

Возбуждение генератора во время работы, дополнительный выпрямитель

Напряжение на выходе генератора быстро повышается и становится выше ЭДС аккумулятора, теперь генератор становится источником, он начинает заряжать аккумулятор, и питать все приборы.

Для работы генератора, он должен обеспечивать себя током возбуждения, то есть часть тока, который выдает генератор, идет на его собственное возбуждение.

Аккумулятор нужен только для первоначального возбуждения. Ток первоначального возбуждения проходит от аккумулятора через замок зажигания и через лампочку.

Когда генератор возбудился, обмотка возбуждения питается прямо внутри генератора, через дополнительные диоды. Ток возбуждения не проходит через внешние цепи и замок зажигания. Такая система возбуждения генератора более надежна и исключает разрядку аккумулятора через обмотку возбуждения.

При запуске двигателя, ток возбуждения идет от аккумулятора, он ограничивается лампочкой и получается очень маленьким. Генератор слабо возбуждается и почти не сопротивляется вращению, это облегчает работу стартера и аккумулятора.

При включении зажигания лампочка загорается, через нее от аккумулятора идет ток, для первоначального возбуждения генератора.

Когда генератор заработал, лампочка получает плюс со стороны дополнительных диодов, а с другой стороны продолжает действовать плюс с выхода генератора, получается, что на лампочку действует один и тот же плюс с двух сторон, напряжение на лампочке становится равно нулю и лампочка гаснет, сообщая, что генератор нормально заработал.

Таким образом, если после запуска двигателя лампочка погасла, значит все нормально и генератор заработал. Если лампочка загорелась, значит, генератор престал работать.

Для повышения мощности генератора без изменения основных конструктивных параметров применяют трехфазную обмотку звездой, с выводом от средней точки и диодный мост на 8 диодов.

В этом случае удается получить дополнительную мощность третьей гармоники переменного несинусоидального напряжения, которая всегда действует, но в обычных шестидиодных схемах не используется.

Такой конструктивный прием – звезда со средней точкой и восьмидиодный диодный мост используют BOSCH и DENSO для многих своих изделий. Прибавка мощности получается примерно 10 %.

Так генератор 5102.3771 (шесть диодов) может отдать максимальный ток 80 А., а генератор 5102.3771-10 (восемь диодов), может отдать максимальный ток 100А

Генератор 9402.3701(шесть диодов) может отдать ток 80 А., а генератор 3202.3771 (восемь диодов) может отдать ток 90А.

Что может быть с генератором

Если двигатель заработал, а лампочка не погасла, значит генератор не заработал (проверьте ремень)

Если лампочка загорелась на ходу, то значит генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки или регулятор напряжения целиком

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярко и помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

Устройство генератора на ВАЗ 2110 (Схема)

Генератор — это основа функционирования всего автомобиля. Его можно сравнить с сердцем человека, поскольку на генератор возлагается ответственность по транспортировке электричества по всем системам и узлам, которые зависят от электрики. Механическая энергия преобразуется в электричество.

Как и любой другой элемент машины, генератор ВАЗ 2110 имеет свои особенности, функции, принцип работы. Сегодня мы будем знакомиться с ним максимально детально.

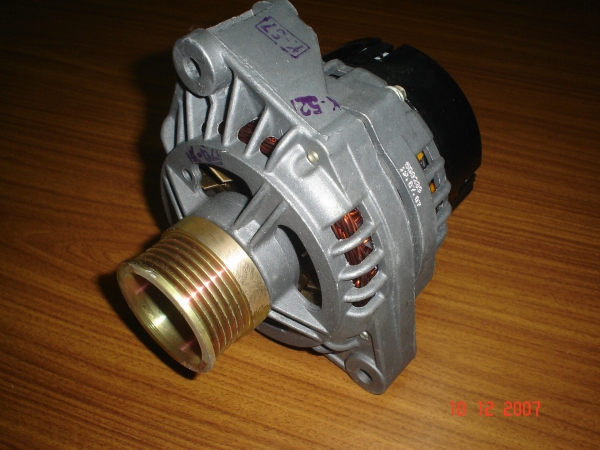

Внешний вид устройства

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

  • Вставляется ключ в замок зажигания;
  • Ток идет на провода возбуждения;
  • Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
  • Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
  • Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
  • Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Схема

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

  1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
  2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
  3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции. Если быть конкретными, то отличия заключаются в следующих компонентах:

  • Кронштейны;
  • Якорь;
  • Провод возбуждения;
  • Приводной шкив;
  • Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент

Функции

Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2

Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой

Читайте также  Предохранители задних габаритов ваз 2114

Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты

В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам

Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель

Узел щеткодержателя и провода напряжения

Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла

Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций

Ременной привод передачи

Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега.

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

  1. Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
  2. Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
  3. Импортные аналоги. Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi. Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

  • Динамо — производитель Болгария;
  • Eldix — также выпускается в Болгарии;
  • БАТЭ — выпускают в городе Борисов, что в Беларуси.

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя. Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

Технические характеристики и принцип работы генератора ВАЗ 2110

Генератор – это сила всей системы функционирования единого, хоть и искусственно созданного, но организма под названием автомобиль. Он специально создан для того, чтобы преобразовывать механическую энергию, в электричество. Но, как и все составляющие любой машины, генератор на ВАЗ 2110 выполняет свои обязанности, которые за него просто некому делать.

Схема генератора ВАЗ 2110

Принцип работы

Принцип работы таков: вы поворачиваете ключ в замке, при этом ток поступает на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения. Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Выполняемые функции

Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией. Возможно, кто-то думает, что это – задача аккумулятора. Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т.п.).

А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

Технические характеристики

Чаще всего ВАЗ 2110 комплектуют генератором Катек, обычно обозначаемый цифрами 5102.3771, но может быть и 94.3701. Оба генератора имеют мощность – 80 ампер, а выдаваемое напряжение – около 14В. Но в последнее время Катек выпускает новый вид генератора, также подходящий для ВАЗ 2110.

Он выдает ток до 120 ампер, и более приспособлен к высоким энерго нагрузкам современной машины. Поставив генератор на 120 ампер, вы сможете обеспечивать одновременную бесперебойную работу практически всех потребителей электроэнергии.

Компоненты устройства

Если устройство генератора рассматривать с точки зрения размеров, то есть компактные и традиционные. Их разнят также конструкционные особенности.

  1. приводной шкив;
  2. провод возбуждения;
  3. кронштейн;
  4. устройство якоря.

Они могут иметь крепление на один болт, или на несколько, и другие «мелочи». Однако, любой генератор имеет общее строение.

  • Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;
  • Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;
  • Корпус чаще всего изготавливается из легкого немагнитного алюминиевого сплава, он представляет собой две крышки, с креплением на болт. Передняя крышка находится там же, где приводной шкив; задняя крышка – с той стороны, где контактные кольца. Каждый болт, с помощью которых задняя и передняя крышка соединены, затягивается. В дальнейшем, чтобы разобрать генератор на ВАЗ 2110, достаточно снять крепления на болт;
  • Крепление генератора на ВАЗ 2110. Имеется верхний кронштейн крепления, в котором используется 2 болта. Нижний кронштейн крепления чаще всего имеет один болт, но может быть и два, в этом случае может понадобиться небольшая переделка. Болт может быть любым, главное, чтобы размер подходил, иногда для этого требуется втулка. Сам кронштейн лучше не переделывать. Кронштейн надежно удерживает генератор, на который возложено много обязанностей. И все же, следует не забывать, что кронштейн, как и болт, может сломаться, поэтому нужно следить за его состоянием;
  • Устройство щеточного узла — это две графитные щётки, пружины, прижимающие их, щёткодержатель;
  • В современных генераторах Катек, провод напряжения и щёткодержатель находятся вместе в неразборном узле. Поэтому, если регулятор напряжения дает сбой, менять нужно весь узел. Конструктивно данный регулятор может иметь гибридное устройство – когда радиоэлементы с электронными приборами находятся в одной схеме. А вот интегралка – это когда регулятор выполнен в тонкопленочной технологии микроэлектроники. Многие считают, что регулятор интегралка лучше справляется с возложенной на него миссией – управлением продолжительностью и частотой импульсов тока. Регулятор же меняет напряжение, идущее на зарядку аккумулятора. При более высокой температуре к АКБ идет меньшее напряжение. Хотя, в принципе, не так важно, интегралка отвечает за эту регулировку, или гибридка;
  • Выпрямительный блок с шестью диодами, отвечает за преобразование переменного тока, который вырабатывают якорь и статор в постоянный, непосредственно используемый всем бортовым оборудованием. Он же служит и для зарядки АКБ;
  • Устройство имеет привод при помощи ременной передачи. Она обеспечивает в разы увеличение скорости, с которой вращается коленвал. При это клиновый ремень быстрее изнашивается, если шкив имеет малый диаметр. Если ведомый шкив небольшой, ему лучше подойдет поликлиновый привод, который чаще используется в современных генераторах.
Читайте также  Куплю запчасти на ваз 2106

Вот, вкратце основное устройство генераторов независимо от того, выдают они 80 или 120 ампер.

Ресурс

Штатный генератор Катек на ВАЗ 2110 рассчитан на работу на протяжении пробега в 140 тысяч километров, что в переводе на время эксплуатации составляет около 10 лет. Но это, правда, при соблюдении правил обращения с ним.

Многие имеют сомнение, не окажет ли мощный генератор на 120 ампер негативного влияния на АКБ. Практика показывает – что нет, а вот если у вас в машине мощная акустическая система, он будет в самый раз.

Что выбрать?

По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

Генераторы ВАЗ десятого семейства:

Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора. Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т.п.

Устройство генератора на ВАЗ 2110 (Схема)

Генератор — это основа функционирования всего автомобиля. Его можно сравнить с сердцем человека, поскольку на генератор возлагается ответственность по транспортировке электричества по всем системам и узлам, которые зависят от электрики. Механическая энергия преобразуется в электричество.

Как и любой другой элемент машины, генератор ВАЗ 2110 имеет свои особенности, функции, принцип работы. Сегодня мы будем знакомиться с ним максимально детально.

Внешний вид устройства

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

  • Вставляется ключ в замок зажигания;
  • Ток идет на провода возбуждения;
  • Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
  • Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
  • Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
  • Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Схема

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

  1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
  2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
  3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции. Если быть конкретными, то отличия заключаются в следующих компонентах:

  • Кронштейны;
  • Якорь;
  • Провод возбуждения;
  • Приводной шкив;
  • Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент

Функции

Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2

Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой

Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты

В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам

Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель

Узел щеткодержателя и провода напряжения

Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла

Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций

Ременной привод передачи

Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

  1. Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
  2. Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
  3. Импортные аналоги. Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi. Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

  • Динамо — производитель Болгария;
  • Eldix — также выпускается в Болгарии;
  • БАТЭ — выпускают в городе Борисов, что в Беларуси.

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя. Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

Схема генератора автомобиля

    112 4 106k
    274 1 283k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

  1. Аккумуляторная батарея
  2. Выход генератора «+»
  3. Выключатель зажигания
  4. Лампа-индикатор исправности генератора
  5. Помехоподавляющий конденсатор
  6. Положительные диоды силового выпрямителя
  7. Отрицательные диоды силового выпрямителя
  8. «Масса» генератора
  9. Диоды обмотки возбуждения
  10. Обмотки трех фаз статора
  11. Питание обмотки возбуждения, опорное напряжение для регулятора напряжения
  12. Обмотка возбуждения (ротор)
  13. Регулятор напряжения

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Читайте также  Ремень генератора ваз 2109 карбюратор размер

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  • Схема генератора ВАЗ-2107 типа 37.3701

    1. Аккумуляторная батарея.
    2. Генератор.
    3. Регулятор напряжения.
    4. Монтажный блок.
    5. Выключатель зажигания.
    6. Вольтметр.
    7. Контрольная лампа заряда аккумуляторной батареи.

    При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

    Схема зарядки ВАЗ с инжекторными двигателями

    Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, то есть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

    Проверка работы генератора

    Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить напряжение отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

    Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

    Элементарная проверка лампочкой и мультиметром

    Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

    Включаем тестер в режим (DC) постоянного напряжения, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем галогенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

    Схема проверки генератора

    Строго не рекомендуется:

    1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
    2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
    3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
    4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.
