Схема передней стойки ваз 2109

Техническое обслуживание, тюнинг, ремонт своими руками различных автомобилей ВАЗ. Руководства и документация. Форум для автомобилистов.

Схема передней стойки ваз 2109

Схема передней стойки ваз 2109

1. Корпус клапана сжатия; 2. Диски клапана сжатия; 3. Дроссельный диск клапана сжатий; 4. Тарелка клапана сжатий; 5. Пружина клапана сжатия; 6. Обойма клапана сжатия; 7. Гайка клапана отдачи; 8. Пружина клапана отдачи; 9. Тарелка клапана отдачи; 10. Шайба гайки; 11. Диск клапана отдачи; 12. Дроссельный диск клапана отдачи; 13. Поршень; 14. Кольцо поршня; 15. Тарелка перепускного клапана; 16. Пружина перепускного клапана; 17. Плунжер; 18. Пружина плунжера; 19. Направляющая втулка штока с фторопластовым слоем; 20. Обойма направляющей втулки штока; 21. Уплотнительное кольцо корпуса стойки; 22. Сальник штока; 23. Обойма сальника; 24. Прокладка защитного кольца штока; 25. Защитное кольцо штока; 26. Гайка корпуса стойки; 27. Опора буфера сжатия; 28. Шток; 29. Чашка пружины подвески; 30. Ограничительная втулка штока; 31. Корпус стойки; 32. Цилиндр; 33. Поршень в сборе с клапаном отдачи и перепускным клапаном; 34. Клапан сжатия в сборе; 35. Поворотный рычаг; 36. I.Схема работы гидравлической стойки; 37. II.Ход сжатия; 38. III.Ход отдачи.

Описание устройства телескопической стойки передней подвески ВАЗ-2109

Телескопическая гидравлическая стойка является основным узлом передней подвески. Она совмещает в себе группу деталей, одни из которых выполняют функции направляющего устройства подвески, а другие гасящего элемента. К первой группе деталей относятся корпус стойки и детали ее крепления к кузову и поворотному кулаку, ко второй гидравлический амортизатор, вмонтированный в стойку. Корпус стойки 3-1 изготовлен из трубы, к нижней части которой приварено дно, а в верхней части нарезана внутренняя резьба для гайки 26. Снаружи к корпусу стойки приварены: внизу кронштейн для соединения с поворотным кулаком, в средней части опорная чашка 29 пружины подвески и поворотный рычаг 35, соединенный с тягой рулевого привода. В щеках кронштейна выполнены по два отверстия, из них верхние овальные под регулировочный болт. В корпусе стойки установлен цилиндр 32, в нижнюю часть которого запрессован клапан 34 сжатия. Его корпус поджат к дну корпуса стойки. Клапан сжатия состоит из корпуса 1, трех плоских дисков 2 и 3, тарелки 4, пружины 5 и обоймы 6. В центре корпуса выполнено гнездо с фаской, к которому прижимаются пружиной 5 диски клапана и тарелка 4. Другим концом пружина упирается в обойму 6, напрессованную на посадочный поясок корпуса клапана. Для прохода жидкости из корпуса стойки в цилиндр и обратно в нижней части корпуса выполнена цилиндрическая проточка и четыре вертикальных паза. Такие же пазы имеются и в верхней части корпуса клапана сжатия. Диски 2 клапана сжатия плоские, по центру имеют отверстия для прохода жидкости. В центральном отверстии диска 3 имеются три выреза для дросселирования жидкости при малой скорости перемещения штока. Этот диск называется дроссельным. У тарелки 4 в нижней центральной части имеется цилиндрический выступ, который перекрывает центральное отверстие дисков 2 и 3, но не закрывает дросселирующие вырезы. В собранном клапане между тарелкой 4 и диском 3 образуется зазор для прохода жидкости. С этой целью в тарелке выполнено восемь сквозных отверстий. Обойма имеет отбортовку и цилиндрический поясок, на который насаживается цилиндр. Этим самым обеспечивается герметичность между клапаном сжатия и цилиндром 32. На штампованной поверхности обоймы выполнены шесть боковых и одно центральное отверстия для прохода жидкости. В цилиндре установлен шток 28 в сборе с поршнем 33, на котором смонтированы перепускной клапан и клапан отдачи. Поршень имеет двенадцать вертикальных клапанов, расположенных по двум радиусам. Четыре канала, расположенные по большому радиусу, закрываются тарелкой 15 перепускного клапана, поджимаемой к каналам пружиной 16. Остальные клапаны перекрываются снизу пакетом из двух дисков клапана отдачи. Верхний диск 12 дроссельный, имеет три выреза по наружному диаметру. Следующий диск И плоскийОба диска поджимаются к поршню 13 пружиной 8 через опорную тарелку 9. Поршень в сборе с клапанами крепится на штоке гайкой 7, которая контрится раскерниванием штока в двух местах. Для предохранения дисков клапана отдачи от повреждений при монтаже и стабилизации работы клапана между дисками и гайкой установлена шайба 10. Поршень уплотняется в цилиндре кольцом из наполненного фторопласта, за счет чего резко увеличивается износоустойчивость пары: цилиндр поршень. На штоке напрессована, а затем приварена ограничительная втулка 30, которая, упираясь в плунжер 17 гидравлического буфера отдачи, ограничивает ход отдачи. Гидравлический буфер отдачи состоит из плунжера 17 и пружины 18, под действием которой плунжер опускается вниз до упора в выступ цилиндра. Между штоком и плунжером имеется зазор, через который сообщаются полости над плунжером и под ним. Между верхней частью плунжера и цилиндром имеется калиброванный зазор для дросселирования жидкости, когда втулка 30 перекрывает с торца зазор между штоком и плунжером. Между остальной частью плунжера и цилиндром имеется значительный зазор за счет увеличения диаметра цилиндра в зоне нижней и средней части плунжера (при нижнем положении плунжера). Движение штока в цилиндре направляется разрезной втулкой 19 с фторопластовой вставкой. Втулка 19 запрессована в направляющую обойму 20. В канале обоймы установлена сливная трубка, сообщающая верхнюю полость обоймы с кольцевой проточкой корпуса телескопической стойки. По этой трубке сливается жидкость, прошедшая через зазор между штоком и направляющей втулкой, чтобы не было вспенивания жидкости изза соприкосновения с воздухом. Обойма в сборе с направляющей втулкой напрессовывается цилиндрическим пояскам на цилиндр. Обойма в корпусе стойки уплотняется резиновым кольцом 21. Вслед за обоймой направляющей втулки в корпусе стойки устанавливаются самоподжимной сальник 22 каркасного типа с обоймой 23, прокладка 24 и защитное кольцо 25 штока. Все детали, установленные в корпус стойки, поджимаются гайкой 26. При этом детали уплотнения выбирают зазоры между деталями, обеспечивая герметичность стойки. Сальник 22 армирован металлическим каркасом, вследствие чего достигается необходимая его жесткость. Внутри сальника имеются две рабочие кромки. прилегающие к поверхности штока. Поджим одной из кромок обеспечивается пружиной, другой за счет упругости резины сальника. Поэтому сальник называется самоподжимным. Он установлен в металлической обойме 23. Металлокерамическое кольцо защищает рабочую поверхность штока от загрязнения. На корпус стойки напрессована опора 27, в которую при ходе сжатия упирается буфер хода сжатия. В верхней части штока имеется резьба для гайки крепления верхней опоры стойки и выполнены лыски под ключ для удержания от проворачивания штока при вращении гайки.

Разборка телескопической стойки передней подвески ВАЗ-2109

Устанавливаем две стяжки пружин диаметрально противоположно друг другу так, чтобы они зацепляли четыре витка пружины. Равномерно вращая винты, сжимаем пружину.

После того как пружина перестанет давить на опорные чашки, отворачиваем специальным ключом гайку крепления верхней опоры стойки, удерживая шток амортизатора за лыски от проворачивания вторым ключом .

Сборка передней стойки автомобилей ВАЗ 2108, 2109, 21099


После того как передняя стойка автомобилей ВАЗ 2108, 2109, 21099 была снята и разобрана настала очередь заменить неисправные детали и собрать ее обратно.

Читайте также  Замена левой опоры двигателя ваз 2110

Необходимые инструменты и приспособления

Стяжки могут быть разной конструкции, здесь, в качестве примера используются самые простейшие.

— Специальный ключ для отворачивания гайки штока амортизатора

Подготовительные работы

— Очищаем от загрязнения детали стойки, которые планируется установить обратно

— Заменяем неисправные детали стойки новыми, исправным

— Зажимаем корпус передней стойки в тисках (за кронштейн, чтобы не помять его)

Порядок сборки передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем в корпус стойки картридж амортизатора

Если будет использован старый картридж, перед установкой проверяем его работоспособность. Руками несколько раз утопите и выдвиньте до отказа шток амортизатора. Шток должен довольно легко утапливаться во внутрь амортизатора и с большим усилием выдвигаться. Движение штока исправного амортизатора должно быть плавным, без провалов и затруднений. Сам шток не должен иметь повреждений, следов коррозии, деформации.

При установке нового амортизатора так же рекомендуется проверить его исправность описанным выше способом. Подробнее о выборе новых амортизаторов передних стоек: «Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099». Новая гайка корпуса стойки обычно идет в комплекте с новым амортизатором.

При полностью вытянутом штоке амортизатора устанавливаем и затягиваем специальным ключом гайку корпуса стойки. Момент затяжки 12-15 кгс.м (117-147 Н.м).

Заворачиваем гайку корпуса стойки при помощи специального ключа

— Устанавливаем пружину передней подвески

Если пружина используется повторно, осматриваем ее визуально. Сильно изъеденная коррозией и (или) просевшая пружина подлежит замене.

Новые пружины имеют разную длину под контрольной нагрузкой и поэтому маркируются краской разного цвета (на внешней стороне витков). Пружины класса «А» более жесткие, маркируются желтой или белой краской. Класса «В», менее жесткие, зеленой (голубой). В переднюю и заднюю подвеску автомобиля следует устанавливать пружины одного класса (либо все «А», либо все «В»). Допускается установка, в переднюю класса «А», в заднюю класса «В». Это следует учитывать при подборе новых пружин для своего автомобиля.

Пружину стягиваем за четыре-пять витков установленными друг напротив друга стяжками. Винты стяжек вращаем равномерно и поочередно.

Сжимаем пружину подвески при помощи двух стяжек

Устанавливаем стянутую пружину на нижнюю опорную чашку так чтобы конец нижнего витка вошел в паз чашки. Шток амортизатора должен быть выдвинут на всю длину.

— Устанавливаем буфер сжатия с защитным кожухом, опорную чашку, верхнюю опору с опорным подшипником

Поврежденные кожух и буфер при необходимости заменяем. Опорную чашку ставим пазом на конец верхнего витка пружины. Устанавливаем верхнюю опору с опорным подшипником. Визуально осматриваем опору на наличие повреждений, проверяем рукой люфт опорного подшипника. Поврежденную опору и подшипник с люфтом заменяем новыми.

— Устанавливаем и заворачиваем гайку штока

При помощи специального ключа, позволяющего вращать гайку при этом удерживая шток от проворачивания.

Заворачиваем гайку штока амортизатора стойки

— Снимаем стяжки пружины

Ослабляем затяжку винтов стяжек, попеременно вращая их ключом. Снимаем стяжки с пружины.

Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 полностью собрана и готова к установке на автомобиль.

Сборка передней стойки установленной с противоположной стороны автомобиля ВАЗ 2108, 2109, 21099 производится аналогично.

Примечания и дополнения

— Оба новых или бэушных амортизаторов передних стоек автомобилей ВАЗ 2108, 2109, 21099 при проверке должны иметь одинаковое усилие утапливания и выдвижения их штоков в противном случае будут проблемы с устойчивостью автомобиля на дороге.

— Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099 и 2110 различны по длине (10-е длиннее) и поэтому не взаимозаменяемы.

Сборка передней стойки!

Всем здрасте, ну что отошли от праздников? Как вам первая рабочая неделя? А у меня первая неделя отпуска, в четверг смог уделить время «Разведчицы 086 СССР» и приступил к сборке передней подвески. До этого температура была -20 градусов. Для начало решил открыть пару книг и прочитать, освежить память так сказать. Но толком в книгах нет по сборке, в них расписан полностью процесс разборки стойки. И тут я понял, что забыл купить ограничитель хода верхней стойки 2108, поэтому с самого утра отправился в магазин, решил еще купить новые гайки и шайбы, для поворотных опор.

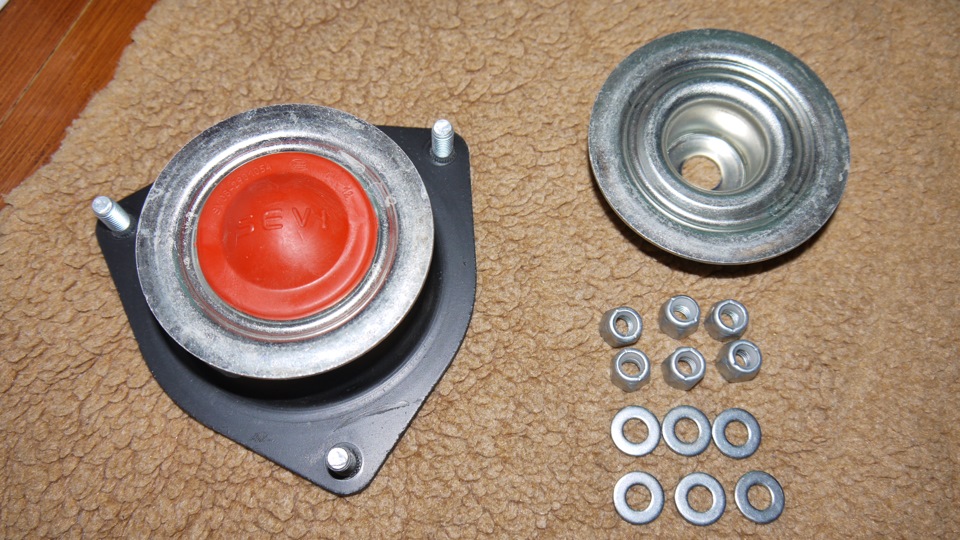

Достал одну опору и понял, почему не подходили эти веселенькие красные колпачки SEVI на опоры, не хватало ограничителя сверху.

Теперь можно распаковывать купленные ништяки

Первым пошли пружины.

Когда покупал все эти запчасти Покупка передней подвески смотрел другие БЖ и увидел, что шумоизолятор одевают на чашку 08, подсмотрел у finn2108 Замена подвески и вот еще один вариант у a-gennadich и Ребилд подвески Но в голове у меня все ровно не укладывалось поэтому купил только один комплект шумоизоляторов, чтобы дома уже прикинуть и решить ставить или нет. Скажу так, примерил и мне не понравилась эта идея. Когда ослаблю стяжки, то пружина встанет наверно на свое место, но решил так не делать. Хотя скажу сразу Парни уже обкатали свои стойки и все нормально. Я же пошел по другому. Была куплена защитная оплетка витка пружины SS-20, вот ее и решил поставить на верхний виток. Да в инструкции такого варианта тоже нет, но мне идея понравилась. Замечу практически так же стоит и на моем Агенте 070, только на нижнем витке Замена передней подвески

Следующим этапом было отклеить все стикеры – штрихкоды, на помощь мне пришел Котэ, как я не на вижу «Планету Авто» хотя сам там работал какое то время, начальство заставляет на каждую деталь клеить штрихкоды, а на некоторых вещах они не держаться и для этого наматывают сначало скотч. Реально на отклеивание ушло минут 30, не меньше.

Затем одел шумоизолятор на стойку, веселенькое сочитание получилось. Раз 5 прокачал стойку перед установкой, ход очень мягкий, без заеданий и проваливание.

Теперь давайте посмотрим пружину. В книгах не написано про это. И считается вроде как без разницы какой стороной ставить ее. Но начал рассматривать и понял, что с одной стороны край витка более ровный

а с другой стороны немного подогнут, прям видно это место

А верхняя чашка как раз имеет выступ и ровным витком ложиться лучше

А подогнутым остается зазор

Естественно в конце установил ровным витком в чашку, но об этом позже. Зажимаем пружины в тисах и с помощью стяжек сжимаем ее. С первой пружиной получилось только с 3 раза, хотя сложного нет ничего, главное, чтобы не соскачили стяжки. Примеряем сжатую пружины на стойку, устанавливаем чашку, опору поворотную, верхний ограничитель и затягиваем гайку спец инструментом.

Снимаем стяжки пружину. Первая стойка готова. Решил рядом поставить то, что стояло.

Затем вторую стойку собираем значительно быстрее

Вот и готово, можно устанавливать на место.

Схема и устройство передней подвески на ВАЗ 2109

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Читайте также  Приборная панель ваз 2112 евро

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Схема узла

Номер элемента

Чем является

Верхняя опора амортизатора

Опорная чашка пружины (верхняя)

Буфер хода сжатия с защитным кожухом

Опора буфера сжатия

Опорная чашка пружины (нижняя)

Шарнир рулевой тяги (шаровой)

Защитный кожух тормозного диска

Шлицевой хвостовик корпуса шарнира привода колеса (наружного)

Шаровой шарнир рычага подвески

Амортизатор (стойка) стабилизатора поперечной устойчивости

Штанга стабилизатора поперечной устойчивости

Кронштейн фиксации штанги

Кронштейн кузова для фиксации рычага подвески

Кронштейн фиксации растяжки

Втулка шарнира рычага подвески (резиновая)

Втулка шарнира рычага подвески (распорная)

Корпус верхней опоры стойки (наружный)

Корпус верхней опоры амортизатора (внутренний)

Резиновый компонент верхней опоры

Ограничитель хода для верхней опоры амортизатора

Защитный колпак верхней опоры амортизатора

Втулка переднего шарнира растяжки

Подушка переднего шарнира растяжки

Шарнир стойки стабилизатора

Задний шарнир растяжки

Корпус шарнира (шарового)

Подшипник шарнира (шарового)

Защитный чехол пальца шарового

Вид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

  1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
  2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
  3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

  1. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
  2. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
  3. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

  1. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
  2. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
  3. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
  4. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Схема передней стойки ваз 2109

Кликните по картинке и она увеличится

1. Верхняя опора амортизатора;
2. Верхняя опорная чашка пружины;
3. Буфер хода сжатия в сборе с защитным кожухом;
4. Опора буфера сжатия;
5. Пружина;
6. Нижняя опорная чашка пружины;
7. Шаровой шарнир рулевой тяги;
8. Поворотный рычаг;
9. Амортизатор (стойка);
10. Эксцентриковая шайба;
11. Регулировочный болт;
12. Кронштейн стойки;
13. Поворотный кулак;
14. Защитный кожух диска;
15. Тормозной диск;
16. Стопорные кольца;
17. Колпак ступицы;
18. Шлицевой хвостовик корпуса наружного шарнира привода колеса;
19. Направляющий штифт;
20. Подшипник ступицы колеса;
21. Шаровой шарнир рычага подвески;
22. Рычаг подвески;
23. Регулировочные шайбы;
24. Стойка стабилизатора поперечной устойчивости;

25. Штанга стабилизатора поперечной устойчивости;
26. Подушка штанги стабилизатора;
27. Кронштейн крепления штанги стабилизатора;
28. Кронштейн кузова для крепления рычага подвески;
29. Растяжка рычага подвески;
30. Кронштейн крепления растяжки;
31. Резиновая втулка шарнира рычага подвески;
32. Распорная втулка шарнира рычага подвески;
33. Шток стойки;
34. Наружный корпус верхней опоры стойки;
35. Внутренний корпус верхней опоры стойки;
36. Опорный подшипник;
37. Резиновый элемент верхней опоры;
38. Ограничитель хода верхней опоры стойки;
39. Защитный колпак верхней опоры стойки:
40. Втулка переднего шарнира растяжки:
41. Подушка переднего шарнира растяжки;
42. Шайбы;
43. Шарнир стойки стабилизатора;
44. Задний шарнир растяжки:
45. Корпус шарового шарнира;
46. Подшипник шарового шарнира;
47. Шаровой палец;
48. Защитный чехол шарового пальца.

В подвеску входят направляющее устройство, а также упругие и гасящие элементы. Первое предназначено для того, чтобы регулировать перемещение колес и переносить их силы и моменты на кузов.

Направляющее устройство состоит из нижнего рычага подвески и телескопической стойки, которые связывает поворотный кулак. Кроме этого, в состав направляющего устройства входит штанга стабилизатора.
Нижний рычаг подвески выполнен из стали и крепится к кронштейну. Для того, чтобы стабилизировать рычаг к нему присоединены растяжка и штанга стабилизатора. Растяжка присоединена к нему с помощью шарниров, которые расположены в отверстии рычага. Противоположный конец растяжки соединяется с кронштейном. На растяжке находятся шестигранник и лыски под ключ, который предназначен для стабилизации ее положения при повороте гаек.

Штанга стабилизатора крепится к рычагу подвески короткой стойкой с двумя головками. У стойки две головки, в одну из которых вставлен резинометаллический шарнир с болтом крепления стойки, в другой находится резиновая втулка, где идет конец штанги стабилизатора.

Овальные отверстия в кронштейнах делают монтаж штанги на автомобиль проще. Наружный конец рычага подвески крепится с поворотным кулаком.

В шаровой шарнир входит неразъемный корпус с подшипником из тефлоновой ткани. Для герметизации шарнира его покрывает чехол со смазкой ШРБ -4. Если герметизация шарнира не будет нарушена, то смазка прослужит полный срок службы автомобиля.

Специальное крепление поворотного кулака к кронштейну позволяет регулировать передние колеса при повороте верхнего болта.
В поворотный кулак входит шариковый подшипник со ступицей переднего колеса, которая крепится к хвостовику шлицами. Ступица защищается колпаком, который прикрыт грязеотражательными кольцами.
К поворотному кулаку крепится защитный кожух тормозного диска, связанный со ступицей.

Телескопическая стойка соединяется с кузовом и поворотным кулаком. Верхняя опора стойки соединяет стойку с кузовом и крепится на штоке. В нее входит наружный и внутренний корпусы.

Читайте также  Как сделать массу на ваз 2110

Стяжки могут быть разной конструкции, здесь, в качестве примера используются самые простейшие.

— Специальный ключ для отворачивания гайки штока амортизатора

Подготовительные работы

— Очищаем от загрязнения детали стойки, которые планируется установить обратно

— Заменяем неисправные детали стойки новыми, исправным

— Зажимаем корпус передней стойки в тисках (за кронштейн, чтобы не помять его)

Порядок сборки передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем в корпус стойки картридж амортизатора

Если будет использован старый картридж, перед установкой проверяем его работоспособность. Руками несколько раз утопите и выдвиньте до отказа шток амортизатора. Шток должен довольно легко утапливаться во внутрь амортизатора и с большим усилием выдвигаться. Движение штока исправного амортизатора должно быть плавным, без провалов и затруднений. Сам шток не должен иметь повреждений, следов коррозии, деформации.

При установке нового амортизатора так же рекомендуется проверить его исправность описанным выше способом. Подробнее о выборе новых амортизаторов передних стоек: «Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099». Новая гайка корпуса стойки обычно идет в комплекте с новым амортизатором.

При полностью вытянутом штоке амортизатора устанавливаем и затягиваем специальным ключом гайку корпуса стойки. Момент затяжки 12-15 кгс.м (117-147 Н.м).

— Устанавливаем пружину передней подвески

Если пружина используется повторно, осматриваем ее визуально. Сильно изъеденная коррозией и (или) просевшая пружина подлежит замене.

Новые пружины имеют разную длину под контрольной нагрузкой и поэтому маркируются краской разного цвета (на внешней стороне витков). Пружины класса «А» более жесткие, маркируются желтой или белой краской. Класса «В», менее жесткие, зеленой (голубой). В переднюю и заднюю подвеску автомобиля следует устанавливать пружины одного класса (либо все «А», либо все «В»). Допускается установка, в переднюю класса «А», в заднюю класса «В». Это следует учитывать при подборе новых пружин для своего автомобиля.

Пружину стягиваем за четыре-пять витков установленными друг напротив друга стяжками. Винты стяжек вращаем равномерно и поочередно.

Устанавливаем стянутую пружину на нижнюю опорную чашку так чтобы конец нижнего витка вошел в паз чашки. Шток амортизатора должен быть выдвинут на всю длину.

— Устанавливаем буфер сжатия с защитным кожухом, опорную чашку, верхнюю опору с опорным подшипником

Поврежденные кожух и буфер при необходимости заменяем. Опорную чашку ставим пазом на конец верхнего витка пружины. Устанавливаем верхнюю опору с опорным подшипником. Визуально осматриваем опору на наличие повреждений, проверяем рукой люфт опорного подшипника. Поврежденную опору и подшипник с люфтом заменяем новыми.

— Устанавливаем и заворачиваем гайку штока

При помощи специального ключа, позволяющего вращать гайку при этом удерживая шток от проворачивания.

— Снимаем стяжки пружины

Ослабляем затяжку винтов стяжек, попеременно вращая их ключом. Снимаем стяжки с пружины.

Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 полностью собрана и готова к установке на автомобиль.

Сборка передней стойки установленной с противоположной стороны автомобиля ВАЗ 2108, 2109, 21099 производится аналогично.

Примечания и дополнения

— Оба новых или бэушных амортизаторов передних стоек автомобилей ВАЗ 2108, 2109, 21099 при проверке должны иметь одинаковое усилие утапливания и выдвижения их штоков в противном случае будут проблемы с устойчивостью автомобиля на дороге.

— Амортизаторы передних стоек автомобилей ВАЗ 2108, 2109, 21099 и 2110 различны по длине (10-е длиннее) и поэтому не взаимозаменяемы.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

— Замена стоек стабилизатора передней подвески автомобилей ВАЗ 2108, 2109, 21099

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Если провести небольшой тест, взяв наугад пять переднеприводников производства ВАЗ и просто покачав автомобили, то обнаружить машину без стуков и ощутимых люфтов будет не так уж просто. У четырёх машин обнаруживаются либо большие люфты, либо люфты со стуком. Всё это говорит о низком качестве выпускаемых деталей, но именно стойка — слабое место в передней подвеске, которое является главным источником грохота автомобиля, передающегося в салон. Даже если стуки начинают выдавать себя только по неровностям, скоро стойка загремит по-настоящему, и лучше опередить ремонт и сделать профилактику заранее.

Признаки неисправности стоек ВАЗ 2109

О необходимости замены стоек ВАЗ 2109 свидетельствуют такие признаки:

  1. Первым и неизбежным признаком, показывающим необходимость замены стойки является течь амортизатора. На автомобилях ВАЗ 2109 не проседают, а именно текут амортизационные стойки уже на 40,000 км.
  2. Второй симптом, указывающий на необходимость замены – это шумы и скрипы в подвеске, особенно при езде по пересечённой местности.
  3. Иногда биение неисправных стоек передаётся и на рулевое колесо, что также может сигнализировать о их неисправности.
  4. Как следствие предыдущего признака, автомобиль может частично уводить в бок или заносить по сторонам.
  5. При повороте авто увеличивается траектория заноса, а также возрастает тормозной путь.

Для устранения подобных неисправностей необходимо как можно скорее выявить повреждения деталей, причины стуков и дефекты стойки.

Советы по замене передней стойки ВАЗ 2108, ВАЗ 2109

Осуществить замену стойки можно двумя способами, но принципиальной разницы в процессе замены нет. Один способ предусматривает снятие стойки в сборе, не откручивая регулировочных болтов. Как следствие, объём выполняемых работ увеличится за счёт снятия дополнительных механизмов. Второй способ показана на фото выше, он быстрее и позволяет работать с деталями, которые необходимо непосредственно заменить. Однако этот вариант имеет и недостаток — сразу после замены следует осуществить развал-схождение колёс.

Осуществляя ремонт стойки, необходимо проверить наличие трещин, следов износа и деформации поперечных рычагов, растяжек, осмотреть штанги стабилизатора. Деформация этих деталей и прежде всего растяжек и деталей кузова, нарушает углы установки колёс, что приводит к невозможности их регулировки.

Также необходимо произвести проверку резинометаллических шарниров и подушек, при обнаружении разрывов, трещин, односторонней выпуклости резины эти детали необходимо заменить.

Для работы нам понадобятся:

  • ключи накидные и торцевые «на 9», «на 13», «на 17», «на 19», «на 22»;
  • молоток и плоскогубцы;
  • монтировка;
  • стяжки для пружин;
  • домкрат;
  • проникающая смазка WD-40;
  • новый масляный амортизатор.

Стоимость амортизатора ВАЗ 21082905002 составляет 2000 рублей. Его аналоги: KYB 365057 — 1600 рублей, AL-KO 408720 — 650 рублей, NORD YADA 2108 2905002 — 1200 рублей.

Актуальность цен по Москве и области на лето 2017.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
