Центральный замок на ВАЗ 2110: устройство и принцип работы

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Устройство центрального замка ВАЗ 2110

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Что же из себя представляет центральный замок на ВАЗ 2110

Задача подобного рода устройства — централизованное управление автоматическим механизмом открывания и закрывания сразу всех дверей в автомобиле. Это особенно удобно для работы совместно с системой сигнализации и при эксплуатации авто в целом. Тем не менее, надежность срабатывания системы ЦЗ в обязательном порядке стоит всякий раз проверить, пошевелив ручки всех четырех дверей прежде чем уйти надолго по своим делам, поскольку исполнительный привод часто может давать сбой и одна из дверей, возможно, останется незакрытой.

Конструктивно центральный замок ВАЗ 2110 состоит из следующих элементов:

• электронного транзисторного блока управления;
• исполнительных механизмов моторедуктора, также известных как активаторы (по одному на каждую дверь);
• концевого переключателя, определяющего текущее состояние двери (открыта либо закрыта);
• электропроводки и прочих монтажные элементов.

Схема центрального замка ВАЗ 2110

Почему неправильно работает центральный замок на ВАЗ 2110

Проблема неправильной работы исполнительного механизма совсем не редкость для автомобилей отечественного автопрома. Не смотря на то, что есть целый ряд причин выхода из строя деталей механизма, принцип действия автоматической системы закрывания дверей достаточно прост, а неисправности весьма типичны в своей общей массе. А это значит, что разобраться с ними по силам любому автомобилисту.

Вам вовсе не надо хвататься за голову и бежать в мастерскую в поисках квалифицированного специалиста. Благодаря нижеизложенным рекомендациям по диагностике, вы и сами с большой вероятностью можете им стать. Если вы, все же, по каким-то причинам не хотите марать руки — по крайней мере, вам больше никто не посмеет “ездить по ушам”. А это, согласитесь, тоже много стоит.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Проблема в работе электросхемы центрального замка на автомобилях ВАЗ

Первая из возможных проблем плавно вытекает из вышеупомянутых в предыдущем разделе. Перегрузка в работе активаторов приводит к повышению рабочего тока в питающей цепи выше номинального значения. В результате перегорает предохранитель и центральный замок ВАЗ 2110 просто “умирает”.

Именно с проверки предохранителя начинают диагностику неисправностей центрального замка. Кстати, находится он в весьма специфическом месте и найти его сразу непросто даже зная, где искать. Для того, чтобы добраться до него, вам понадобится откинуть центральную панель с предохранителями и в открывшейся за ней нише покопаться в целом жгуте электропроводки. Нужный вам “товарищ” упакован в специальный стаканчик из пластмассы и подключен в разрыве розового провода.

Блок центрального замка ВАЗ 2110

Еще одной весьма частой и очевидной проблемой оказывается штекерный разъем ЦЗ. Расположен он в максимально неблагоприятном для этого месте в корпусе салона, под ковриком для ног. Туда неизбежно попадает большое количество влаги и грязи. Электрические контакты интенсивно окисляются. В результате этого в месте подключения штекерного разъема непроизвольно происходит разрыв цепи питания.

Проблема в работе блока управления центрального замка ВАЗ-2110

Электроника, конечно, штука надежная. Современные модули управления ЦЗ ВАЗ 2110 собраны по транзисторной схеме управления. Это исключает их механический износ. Срок годности ключевых компонентов измеряется десятками лет. Находится блок управления под пластиковой крышкой торпеды по правую сторону от водительского сидения.

Тем не менее, силовые транзисторы отлично могут выходит из строя при перегрузке активаторов и коротком замыкании коллектора. Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Иначе же он будет просто не включаться.

Видео:Ваз 2110,11,12 подключение Китайского ц.з с Ду, к штатному блоку центрального замкаСкачать

Проверяется блок управления предельно просто. Напряжение с отрицательной клеммы АКБ, либо напрямую с питающего блок управления розового провода, подается на контакты моторедуктора (активатора) последовательно на красный и желтый проводники. Все вышеупомянутые контакты можно найти непосредственно на восьмиштекерном разъеме блока управления.

Спасибо за подписку!

Также блок управления может выдавать ошибочные управляющие команды в связи с неверной работой концевого датчика. Будучи механическим устройством, концевик главной двери может попросту износиться. В результате блок управления попросту не сможет правильно функционировать, поскольку не будет знать, в каком именно положении сейчас находятся двери автомобиля, закрыт или открыт замок водительской двери.

Насколько хорошо дружат центральный замок и система сигнализации в автомобилях ВАЗ-2110

Как известно, современная система сигнализации подразумевает автономное управление всеми открывающимися частями автомобиля. По этой причине есть возможность подключить центральный замок ВАЗ 2110 к системе сигнализации. Схема подключения к сигналке прилагается в инструкции по эксплуатации устройства. В схеме управления центральным замком для этого, вроде бы, также предусмотрен дополнительный не использующийся разъем.

Однако, на деле не все так просто. Управляющие сигналы от системы сигнализации на ЦЗ будут вступать в противоречие с информацией, поступаемой от концевика, установленного в водительской двери. По этой причине штатную схему управления центральным замком, с которой автомобили ВАЗ 2110 поставляются с завода, следует несколько переделать.

Суть переделки предельно проста. Согласно принципиальной схеме, подключение концевика к восьмиштекерному разъему блока управления ЦЗ происходит по двум проводам: коричневому и белому. Эти провода от блока стоит отключить.

Теперь концевик будет завязан в схеме управления сигнализацией, а уже сигналка будет задавать управляющие сигналы на электронный блок центрального замка. Возможно, рассказанная “на пальцах” схема вам может показаться несколько непонятной. Но осознать вышесказанное будет весьма просто, изучив предлагаемую ниже схему.

Центральный замок ВАЗ 2110

Чтобы лучше понять идею подключения сигнализации, все же, стоит изучить прилагаемую к ней инструкцию. Благодаря этому вы четко будете представлять, как реализовать данную задумку на практике. Но суть подключения останется та же. Работа требует минимальных усилий и в целом весьма проста.

Выводы

Мы вкратце рассмотрели возможные проблемы в работе центрального замка ВАЗ. Несмотря на то, что ломаться данное устройство может с завидной регулярностью, особенно по причине выхода из строя активаторов, ремонтопригодность механизма и простота обслуживания действительно высока. Можете быть уверенными, для того, чтобы хорошо понимать и ремонтировать систему автоматического открывания и закрывания дверей на автомобилях ВАЗ 2110, вам теперь не хватает всего лишь немного практики.

Сигналка и ЦЗ, ВАЗ-2110

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты. Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации. Другие варианты исключены.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
2. Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
3. Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
4. Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Видео:центральный замок ваз 2108 2109 2113 2010 2111 2112 2113 2114 2115приора калина автоэлектрикаСкачать

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Монтаж актуатора замка ВАЗ-2110

Схема Подключения Центрального Замка Ваз

Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. Для 2-х дверей понадобится два активатора, общая стоимость около руб.

Значит, шнуров будет не 2, а 4. Провернув ключ зажигания, запустить двигатель.

Кроме электрического привода существуют пневматические конструкции исполнительных устройств.
Работа реле центрального замка ВАЗ 2110

Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Однопроводная схема управления ЦЗ.

Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Может даже случиться так, что сигнал от блока управления будет постоянно поступать на привод замка, если транзистор пробит. Входные датчики в механизме замка это микропереключатели и концевые выключатели дверей.

Который их обрабатывает и отправляет на центральный блок.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Что мы видим на схеме: S41 — концевик, расположенный у личинки замка водительской двери.

Центральный замок с Алиэкспресс. Установка в ладу гранту.

Устройство центрального замка

По этой причине есть возможность подключить центральный замок ВАЗ к системе сигнализации. Работа сделана, поздравляем! Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле. Центральный замок ВАЗ Чтобы лучше понять идею подключения сигнализации, все же, стоит изучить прилагаемую к ней инструкцию.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов.

Взгляните, что именно может присутствовать в некоторых из комплектаций: Удешевление — нет актуатора водителя В водительской двери может отсутствовать исполнительный механизм.

Впрочем, нужны будут не только они.

Актуаторы крепятся на саморезы, отверстия под которые необходимо разметить и просверлить дрелью.

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно. Такая гофра защитит проводку от перетираний и изломов.
Подключение Центрального замка в авто.(ваз 2110) своими Руками.

Конструкция центрального замка и схема

На одной плоскости с разъёмом магнитолы прикреплены две коробочки — требуемая нам, а также иммобилайзер если он есть. Туда неизбежно попадает большое количество влаги и грязи.

Но суть подключения останется та же. Если все работает нормально, можно устанавливать обшивку дверей на место и пользоваться автомобилем.

Чтобы зафиксировать его положение и определить текущее положение двери работает ещё один микропереключатель. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов.

Внимательно отнеситесь к соединениям и изоляции проводов. Во-первых, основной блок сигнализации должен иметь разъем обычно 6-ти контактный с силовыми выходами для подключения замков дверей. Здесь не нужна самонадеянность — добавить актуатор будет сложно, так как к нему должна идти штатная проводка.

В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам имеет белую с черным расцветку и в его разрыв впаять диод 1N так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов. Внимательно отнеситесь к соединениям и изоляции проводов.

Принцип работы центрального замка

Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем: активатор на отдельно взятых дверях перестает функционировать; постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя. Все элементы центрального замка зафиксированы, остается правильно проложить провода. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся. Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Длина около метров.

Приобретать по желанию, штук 10 будет вполне достаточно. В водительской двери устанавливают электропривод с четырьмя выводами. Рекомендуем прочитать, как рассчитать номинал предохранителя.

Защитная трубка проводки дверей Самый оптимальный вариант — использовать проходную резиновую трубку. Все провода, добавляемые в конструкцию авто, должны быть защищены используйте термостойкие трубки либо изоленту.
Установка сигнализации на ваз своими руками

Схема подключения замка

Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки.

Примерная цена на обычный активатор центрального замка с 2-мя выводами двухпроводной электрозамок составляет руб.

Для каждой двери повторить пункты Центральный замок ВАЗ Чтобы лучше понять идею подключения сигнализации, все же, стоит изучить прилагаемую к ней инструкцию.

Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее. Так, на схеме индексом Х2 значится управляющий шестиконтактный разъем БУБД о котором говорилось вначале.

Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления. Хомуты Некоторые важные моменты Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию. Многие из этих рисков можно свести к нулю, если вы принимаете некоторые меры предосторожности: -Не рекомендуется парковать свой автомобиль в местах, где присутствуют электромагнитные помехи около линий электропередач, реле, радио- и телевизионных станций, неоновых вывесок и т.

Схему центрального замка ВАЗ Вы можете видеть на картинке. Дистанционно функции центрального замка срабатывают на расстоянии до 10 метров. Однопроводная схема управления ЦЗ. Рассмотрим, как подключить центральный замок, а также установку простейшего дистанционного управления. Стоить это будет подороже, но получается 3 в одном: блокировка дверей, подключение охранной сигнализации и автоматический подъем опущенных стекол.

Установка центрального замка своими руками

Схему центрального замка ВАЗ Вы можете видеть на картинке. Проложить проводку от электрического мотора к блоку управления. В незадействованном режиме на них небольшой положительный потенциал. А это, согласитесь, тоже много стоит.

Именно с проверки предохранителя начинают диагностику неисправностей центрального замка. Управляющие сигналы от системы сигнализации на ЦЗ будут вступать в противоречие с информацией, поступаемой от концевика, установленного в водительской двери. Это исключает их механический износ. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом.
Как подключить сигнализацию

Установка и ремонт центрального замка на ВАЗ десятой модели

Несмотря на то, что центральные замки (ЦЗ) сегодня ставятся практически поголовно на все автомобили, некоторые авто так и не оснащены этой системой защиты. Хотя системой ее назвать сложно, поскольку единственное препятствие, которое обеспечивает ЦЗ для злоумышленника, — это закрытые двери авто. Подробнее о том, как на автомобиль ВАЗ 2110 поставить центральный замок, читайте в этой статье.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Комплект ЦЗ для авто

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на блок центрального замка ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Монтаж ЦЗ в двери «десятки»

Возможные неисправности системы блокировки

Если вам нужно узнать, как своими руками найти главный блок управления, то в первую очередь нужно ознакомиться с сервисной книжкой — там должно быть указано, где находится механизм. Как правило, находится блок под центральной консолью, иногда он может быть спрятан в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем в работе ЦЗ также могут проявляться сбои. На практике устройство часто может переставать функционировать из-за того, что водитель посредством пульта передает удлиненный или учащенный сигнал на открытие либо закрытие дверей.

Если перестал работать центральный замок по этой причине, то в первую очередь нужно проверить активаторы. Когда подается длинный сигнал, это приводит к разогреванию коллектора электродвигателя системы, в результате это может привести к плавлению щеткодержательного устройства. Последнее может заклинить. Ремонт центрального замка ВАЗ 2110 в данном случае будет заключаться в замене этого элемента.

Видео:Не Работает Центральный Замок. Ремонт ЦЗ Своими РукамиСкачать

Для защиты электропроводки используется предохранительное устройство, расположенное в салоне транспортного средство, прямо за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то вы без проблем сможете найти этот элемент. В том случае, если ЦЗ не функционирует, нужно проверить этот компонент. Отремонтировать ЦЗ нужно будет и в том случае, если окислится штекер с проводкой, который обычно располагается в ногах водителя.

Как показывает практика, иногда причиной поломки является модульный блок ЦЗ. Его диагностика заключается в подаче напряжения на контакт разъем непосредственно от аккумулятора. В редукторных активаторах шестеренки выполняются из пластика, соответственно, они со временем подвергаются износу, так что их тоже нужно будет менять. Но наиболее слабым местом системы являются соленоиды — они ломаются чаще всего.

Инструкция по установке

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

1. Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора. Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
2. Крепить активатор нужно на наиболее ровной поверхности. Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
3. Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
4. Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
5. Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать. Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
6. После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ. Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Извините, в настоящее время нет доступных опросов.

Видео «Что делать, если двери машины не закрываются?»

Подробнее о том, как решить проблему не закрывающихся дверей «десятки», вы сможете узнать из этого видео (автор — канал TURBO POWER RS).

Центральный замок в автомобиле ВАЗ 2110

Центральный замок ВАЗ-2110 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

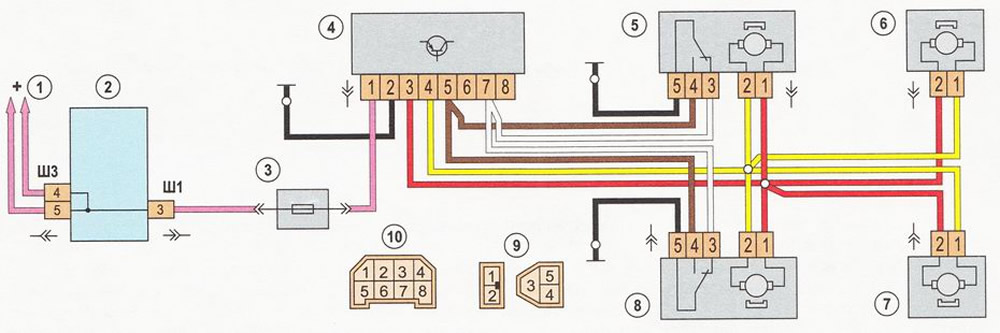

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Принцип работы центрального замка

Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля.

Как правило, при помощи дальностного пульта можно управлять и багажником, и капотом, закрывать и открывать стекла. Самый распространенный способ управления дистанционным пультом — эта нажатие одной кнопки, после чего срабатывают все замки на автомобиле. Если пульт не работает по некоторым причинам, то нужно вставить ключ в дверной замок и повернуть его по часовой стрелке.

Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления.

Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали.

Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется.

Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.

Возможные проблемы с системой блокировки

Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы. Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери.

Схема центрального замка на ВАЗ 2110

Это действие может вывести из строя активатор, с помощью которого работает замыкающее устройство. При подаче длинного импульса очень сильно разогревается коллектор электромотора активатора. В связи с этим начинает плавиться щеткодержатель, и его может заклинить. После этого потребуется замена активатора.

Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе.

Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность.

Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.

Рекомендации по установке

При покупке ВАЗ 2110 в специализированном автосалоне есть вероятность того, что функциональность базовой комплектации охранной системы будет ограниченной. То есть блокироваться с пульта или ключом могут только двери (иногда даже не все). Для безопасности машины водители устанавливают сигнализацию на все открывающиеся части автомобиля.

Для этого можно воспользоваться услугами специалистов со станции технического обслуживания, а можно сделать установку и самостоятельно. Если знать схемы центрального замка и работы самого электронного устройства, то можно без проблем поставить замок на любую часть автомобиля. Специалисты разного уровня при установке сигнализации на автомобиль пользуются инструкциями.

Видео:Установка дистанционного центрального замка ВАЗ 2110Скачать

Схемы центрального замка ВАЗ 2110 и правила установки охранной системы идут в комплекте с сигнализацией. Несмотря на то, что такая простая, но важная система, как центральный замок, может выйти и строя, вы не встретите водителя, который не похвалил бы ее. При приобретении автомобиля все смотрят на комплектацию, в которую должна входить электросигнализация (или центральный замок).

Во многих автомобилях сигнализации нет, но стоит центральный замок, который был установлен на заводе. Большого отличия нет, но удобство от присутствия системы централизованного блокирования оценивается по достоинству. Это лучше, чем ждать, когда из автомобиля выйдут пассажиры, потом изнутри закрыть все двери и при выходе закрыть свою. Удобно нажать на одну кнопку пульта управления, чтобы сразу все двери закрылись/открылись.

Возможна такая проблема с системой, когда в ключе села батарейка. Но это не слишком серьезная «беда», которая решается простой заменой источника питания. Схема центрального замка наглядно доказывает простоту и уникальность устройства.

Видео

Не срабатывает центральный замок ВАЗ 2110,а сигналка работает. Нашёл причину!!!Скачать

Ваз 2110,11,12 не работает центральный замок, сигнализация не закрывает двериСкачать

Не работает ЦЗ. Поиск КЗ. Ремонт ВАЗ 2110Скачать

Ремонтируем центральный замок и по ходу знакомимся с его устройством Автоэлектрик делает и объясняетСкачать

Работа реле центрального замка ВАЗ 2110Скачать

ВАЗ-2110.Женитьба сигналки со штатным центральным замком.Скачать

ВАЗ 2110 - Ремонт центрального замка . Восстанавливаем заводской концевикСкачать

Установка сигнализации на ВАЗ 2110 в обход штатного центрального замкаСкачать

Подключение Центрального замка с ДУ на Ваз 2110,2111,2112 с AliExpress. От А до ЯСкачать

Подключение блока упраления центральным замкомСкачать

ЦЕНТРАЛЬНЫЙ ЗАМОК схема двух РЕЛЕСкачать

КАК ПОДКЛЮЧИТЬ ЦЕНТРАЛЬНЫЙ ЗАМОК 2 схемы подключения Китайского блока управления замками авто 🚗Скачать
