Регулировка штока вакуумного усилителя тормозов ваз 2109

Замена главного тормозного цилиндра на ВАЗ 2109

Вакуумный усилитель тормозов (ВУТ) позволяет облегчить работу педалью тормоза. Этот узел разделен на две камеры — одна имеет постоянную связь с впускным коллектором, а вторая соединяется с атмосферой в момент нажатия на педаль тормоза.

Узел располагается под капотом за главным тормозным цилиндром. Через шток соединен с тормозной педалью.

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

• Заглушите двигатель;
• 5-6 раз подряд выжмите педаль тормоза;
• Зажмите педаль в пол;
• Заведите двигатель;
• Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

• Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
• Но при этом двигатель троит на холостых;
• При нажатии на тормозную педаль холостой ход успокаивается;
• Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
• Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
• Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Замена ВУТ

Для начала запомните, что ремонт вакуумного усилителя невозможен. Этот узел снимается и меняется на новый. В теории и на практике некоторые это делают. Но под собственную ответственность.

Теперь непосредственно о замене.

1. Отсоедините педаль тормоза от штока усилителя. Агрегаты связаны между собой штифтом. Демонтаж выполняется в районе педального узла и тут вам пригодится простая плоская отвертка.
2. Идем и открываем капот.
3. Отключите колодку питания датчика уровня тормозной жидкости.
4. Снимите кронштейн, который удерживает гидравлические магистрали на раме. Пригодится головка на 10, которой откручивается гайка.
5. Отключите главный тормозной цилиндр. Для этого откручивается 2 гайки, удерживающие его на вакуумнике. Оцените состояние ГТЦ. Если необходимо, также замените и его.
6. Вовсе не обязательно отсоединять гидравлические магистрали от тормозного цилиндра (главного). Патрубки достаточно длинные, потому их легко можно сдвинуть в сторону, дабы они не мешали в процессе работы.
7. Отключите патрубок, который связывает камеру вакуумника с впускным коллектором.
8. Снимите распорку с передних стоек.
9. Открутите 4 гайки, которые удерживают корпус вакуумника на шпильках кузова автомобиля.
10. Снимите агрегат со шпилек и вытащите через подкапотное пространство.
11. Со стороны приводной вилки на обратке усилителя имеется уплотнитель с кронштейном. Он крепит узел на раме 4 шпильками. Их нужно снять. Для этого головкой на 17 демонтируются 2 гайки, после чего снимается железная конструкция. Просто потяните ее на себя. Со штока обязательно стяните пыльник.
12. Установите кронштейн крепления и новый уплотнитель из резины на новенький вакуумный усилитель. Теперь можно начинать полноценную обратную сборку.

Замена устройства

Обратная сборка

Если вы решили выполнить демонтаж и сборку своими руками, при установке нового ВУТ обязательно придерживайтесь нескольких рекомендаций:

• Шток вакуумника и педаль тормоза соединяются между собой сразу после посадки устройства на шпильки крепления. То есть до того, как начали затягивать гайками.;
• Опытные владельцы ВАЗ 2109 рекомендуют нанести герметик между вакуумным усилителем тормозов и тормозным цилиндром. Это обусловлено несовершенством конструкции;
• Шток вакуумника, который воздействует на главный тормозной цилиндр, при транспортировке детали может смещаться. Также смещение не редко происходит в процессе установки. Потому этот факт обязательно проверьте и правильно установите при необходимости. Для этого нужно нажать до упора на шток.

Если неправильно установить шток во время сборки узла, тормоза попросту не будут срабатывать должным образом. О последствиях вряд ли стоит говорить.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

Видео:ВУТ. Как отрегулировать выступание головки штокаСкачать

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Сама процедура замены выглядит следующим образом.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
3. Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
4. Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
5. Снимите цилиндр со шпилек.
6. Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
7. Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
8. Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
9. Установите бачок, залейте до максимальной отметки тормозную жидкость.
10. Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
11. Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
12. По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

Ремонт вакуумного усилителя тормозов – как найти общий язык с системой?

Если вы привыкли справляться с поломками авто самостоятельно, то не лишним будет знать, как осуществить ремонт вакуумного усилителя тормозов (ВУТ). Это не что иное, как механизм, который помогает снизить усилие, прикладываемое на педаль тормоза. Еще в старых автомобилях постоянно приходилось отжимать педаль со всей силы, так как нужно было развивать усилие до 80 килограмм. Но с того времени, как появился усилитель, эта цифра снизилась в два раза.

Проверка вакуумного усилителя тормозов – для чего такая забота?

Корпус ВУТ делится диафрагмой на две части, сквозь которую проходит шток. Этот шток соединен непосредственно с самой педалью и другим концом создает давление на поршень тормозного цилиндра. Самое важное в нашем передвижении – это безопасность на дороге, именно поэтому полезна будет инструкция, как проверить вакуумный усилитель тормозов в автомобиле перед поездкой. И хотя его неполадки не приведут к поломке всей системы, но неожиданное упрямство педали тормоза может вас испугать во время движения, а уж от вашей реакции и будет зависеть результат происшествия.

Проверка вакуумного усилителя тормозов – это неотъемлемая часть процесса осмотра автомобиля. Правда, каждый день залезать под днище машины не имеет смысла, работу ВУТ можно проверить косвенно. Какие признаки могут вам рассказать о состоянии усилителя, мы расскажем чуть ниже, а также предложим варианты ремонта.

Признаки неисправности вакуумного усилителя тормозов – самостоятельная диагностика

Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя. Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан. Со временем этот клапан становится твердым, из-за износа резины, поэтому может произойти разрыв упругой перегородки.

Можно просто приобрести ремкомплект вакуумного усилителя тормозов и поменять пыльники, иногда это спасает от шипения. Но это стоит производить в том случае, если вы уверены в исправности самого усилителя.

Признаки неисправности вакуумного усилителя тормозов включают и такой случай, когда начинает троить мотор. Многие автолюбители первым делом идут покупать свечи зажигания, настраивать клапаны, но двигатель по-прежнему работает плохо. В таких случаях стоит провести небольшую проверку: закрыть шланг усилителя, чтобы он не пропускал воздух в двигатель. Если двигатель начинает работать исправно, тогда проблема находится в тормозах.

Регулировка вакуумного усилителя тормозов – что это значит?

Регулировка вакуумного усилителя тормозов заключается в настройке свободного хода педали, и чтобы его выставить правильно, необходимо настроить длину штока. Регулировка штока вакуумного усилителя тормозов должна привести к определенному зазору, который определяет величину усилия на тормозной цилиндр. Выступ, или зазор, контролируют специальным болтом, который должен возвышаться над плоскостью ВУТ на 7,1 мм. Если этот показатель будет выше, то ваша педаль будет иметь больший ход, если ниже – авто будет подтормаживать все время произвольно, будто вы едете на ручнике.

Чтобы настроить момент срабатывания клапанов, вакуумного и атмосферного, потребуется поработать с регулировочным винтом. Этот параметр влияет на способность педали возвращаться в исходное положение. Перетянув винт, вы получите педаль, совсем неохотно приходящую на первоначальную позицию, а недотянув его – педаль без действия вакуумного усилителя, то есть потребуется недюжинная сила для торможения.

Ремонт вакуумного усилителя тормозов – как снять устройство?

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.

Для снятия усилителя вместе с педалью тормоза следует открутить четыре болта на 13 и вытащить его, предварительно отключив провод стоп сигнала. Чтобы отсоединить педаль и ВУТ вместе, для начала надо вытащить палец, который их соединяет, и открутить две гайки, которые вы найдете в креплении к кронштейну. Теперь ВУТ на свободе, и если вы хорошо осведомлены о его строении, то можете попытаться разобрать и починить его самостоятельно, в ином случае его следует отнести механику или заменить в собранном виде на новый элемент.

Школа авторемонта – Ремонт автомобиля своими руками

Ремонт вакуумного усилителя тормозов автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара

Какие признаки неисправного вакуумного усилителя тормозов (сокращённо ВУТ) Вы можете назвать? Сам спросил, сам и отвечу))). Шипение при нажатии на педаль тормоза. Это раз. Неустойчивая работа двигателя на холостых оборотах. Это два. Во время торможения обороты двигателя начинают расти или падать (вплоть до того, что двигатель может заглохнуть). Это три. Педаль тормоза стала более жёсткой и менее эффективной. Это четыре. Вроде все признаки назвал. Дальше продолжу в том же духе. Перечислю возможные варианты решения проблем с неисправным вакуумным усилителем тормозов. Первый, самый распространённый, быстрый, но не дешёвый способ – это замена усилителя тормозов целиком. Здесь всё понятно, сломанный ВУТ снимаем и на его место ставим новый. Если интересен первый способ, то с радостью сообщаю, что на сайте есть материал с описанием замены вакуумного усилителя тормозов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Идём дальше. Второй способ, трудоёмкий, не такой популярный и быстрый, как первый – ремонт вакуумного усилителя тормозов. Основной минус данного способа – трудоёмкость. Так как ремонт усилителя – это работа, в которую входят: снятие ВУТа с автомобиля, его разборка, замена всех резиновых деталей (которые присутствуют в ремкомплекте), сборка и установка усилителя на рабочее место. Такая возня не каждому по душе! Но, у этого способа есть один, жирный такой плюс – он позволяет серьёзно сэкономить. Ведь стоимость ремкомплекта, как правило, в четыре раза ниже стоимости самого вакуумного усилителя тормозов. А это не мало. Согласны? Поэтому, всех, кто любит экономить и предпочитает ремонтировать свой автомобиль самостоятельно, приглашаю ознакомиться с фотоотчётом по ремонту вакуумного усилителя тормозов автомобилей ВАЗ-2108, -2109, -21099, ВАЗ-2110, -2111, -2112, ВАЗ-2113, -2114, -2115, Лада Самара. Надеюсь, Вам понравится…

Запчасти. Правильный выбор – это покупка ремкомпекта вакуумного усилителя тормозов производства БРТ (Балаково). Качество изделий (не только ремкомплектов) этого производителя всегда на высоте. Но, в моём случае был куплен и установлен комплект от фирмы AWEL (Украина). Скажу сразу, что качество резины этой фирмы приятно удивляет. Время, конечно же, покажет/проверит на сколько всё хорошо, но пока претензий нет. Комплектация ремкомплектов одинакова (смотрим фотографии 1 и 2).

Инструмент. Для того, чтобы отремонтировать ВУТ (вакуумный усилитель тормозов) Вам в первую очередь придётся его снять с автомобиля. Как это сделать и какой инструмент понадобится, Вы сможете узнать, прочитав статью по замене вакуумного усилителя. Для работы по разборке и сборке самого усилителя, Вам будут необходимы такие инструменты: большая плоская отвёртка, пассатижи, молоток, пара чистых тряпок. Ну, и, конечно же, не забудьте о внимание и аккуратности))). Ничего сложного в данной работе нет, но, если делать её на скорую руку, то можно при сборке забыть какую-нибудь деталь или же повредить новую диафрагму.

Фотоотчёт по ремонту вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара:

Корпус вакуумного усилителя состоит из двух половинок. И, чтобы их рассоединить, необходимо разобраться с заводской завальцовкой. Для этого, большой отвёрткой необходимо отжать все загибы на корпусе (фото 3). Так же для этой цели можно использовать пассатижи (фото 4). Но, какой бы Вы инструмент не использовали для разборки, главное помнить, что следует действовать не спеша и аккуратно. Не стоит выгибать металл в обратную сторону или ломать края корпуса, потому что по вине столь грубого обращения, последующая сборка вакуумного усилителя будет значительно затруднена.

Также, о чём хочется сказать или напомнить – внутри вакуумного усилителя есть довольно мощная пружина. И, если забыть о её существовании, то, после отжатия последних фиксирующих бортиков, усилитель может эффектно разлететься/разделиться на две половины. Сюрприз не смертельный, но не желательный. Для того, чтобы избежать подобного, неприятного, инцидента следует зафиксировать половинки усилителя штатными гайками ГТЦ. Подкладываем под них несколько шайб или гаек подходящего диаметра и затягиваем гайки (фото 5).

Если нет желания возиться с гайками, то, можно во время разборки придерживать половинки усилителя рукой. Это, конечно же, не так удобно, но вполне реально.

Оп! После устранения всех преград усилитель распадается на части (фото 6 и 7).

Теперь остаётся только планомерно заменить все старые резиновые детали на новые. Можно, конечно же, заменить одну лишь диафрагму. В большинстве случаев она виновата в неисправности вакуумного усилителя. Например, в моём случае усилитель практически новый и замены одной диафрагмы было бы достаточно. Но, правильно всё-таки заменить все резиновые детали. Плюс, если внутри корпуса усилителя обнаружены следы грязи, песка, тормозной жидкости, то корпус следует промыть и очистить.

Дальше, коротко и по существу. Снимаем пружину и шайбы с резиновыми колечками. Колечек в ремкомплекте нет, поэтому стараемся их не порвать и не потерять. И, главное, не забыть о них при сборке, так как без этих колечек усилитель работать не будет! Фотография №8.

Вытаскиваем с корпуса пластмассовый поршень. Снимаем с него чехлы шпилек и диафрагму (фото 9, 10, 11, 12). Сразу можно на их место установить новые детали.

Снимаем защитный чехол корпуса клапана. На его место ставим новый, фотография 13 (предварительно смазав его литом, циатимом и т.п.).

Смазываем шпильки. И аккуратно монтируем поршень в корпус (фото 14 и 15).

Одеваем на шпильки шайбы с резиновыми кольцами (фото 16).

На второй половине корпуса меняем уплотняющее кольцо обратного клапана и штока ГТЦ (фото 17, 18, 19, 20).

Проверяем, чтобы диафрагма в корпусе лежала ровно, без подворотов и не была перекручена (фото 21).

Соединяем части вакуумного усилителя. Стягиваем их гайками (фото 22).

Видео:ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!Скачать

После чего, используя отвёртку и молоток, загибаем края (фото 23 и24).

Готово! Ремонт вакуумного усилителя тормозов (ВУТ) автомобиля ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115 закончен. Как видите, в этой работе нет ничего сложного. Главное – это наличие желания и времени.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

• Проводим замену стандартного карданчика КПП в автомобиле ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 на короткоходный карданчик от автомобиля ВАЗ-1118 «Калина»
• Замена регулятора давления задних тормозов (колдуна) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора
• Замена сальника переднего привода на автомобилях Ваз-2108, Ваз-2109, Ваз-2110, Ваз-2115

Комментарии

(

0

)

Показано комментариев: 0 .
Всего: 0 .

Замена и ремонт вакуумного усилителя тормозов ВАЗ и УАЗ

Эффективность тормозов автомобиля имеет большое значение – если тормозная система сработает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим в случае, если тормоза становятся «ватными», и на педаль приходится с большим усилием нажимать, чтобы произвести торможение.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

• неисправен обратный клапан «вакуума»;
• идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
• нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

• глушим двигатель, отсоединяем главный тормозной цилиндр (ГТЦ) от «вакуумника», держится цилиндр на двух гайках. Тормозные трубки и шланги от ГТЦ отсоединять не нужно, просто отводим цилиндр в сторону;
• слергиваем шланг с обратного клапана, при этом клапан придерживаем, чтобы его не выдернуть и не сломать;
• в салоне на тормозной педали демонтируем фиксирующую скобу и освобождаем толкатель ВУТ;

• затем в салоне отворачиваем четыре гайки, которые держат «вакуумник», демонтируем узел – он вынимается в моторном отсеке.

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

• зажимаем «вакуумник» в тисках;

• отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;

• когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
• снимаем резиновые чехлы с креплений (2 шт.);

• демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Ремонт вакуумного усилителя тормозов УАЗ

Видео:КАК ОТРЕГУЛИРОВАТЬ ПЕДАЛЬ ТОРМОЗА ЕСЛИ ОЧЕНЬ ПЛОХИЕ ТОРМОЗА, ВСЕ ПРО СВОБОДНЫЙ ХОД, ЛЮФТ#ВИДЕОЛЕКЦИЯСкачать

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

• двигатель троит, и так как на «Уазовских» моторах вакуумный шланг идет на коллектор первого цилиндра, при неисправном ВУТ не дорабатывает именно этот цилиндр;
• под капотом слышно шипение – диафрагма травит воздух;
• педаль тормоза жесткая, и не прожимается при запуске двигателя;
• между ГТЦ и усилителем имеются влажные подтеки (течет тормозная жидкость).

Если обнаруживаются подтеки «тормозухи» в районе ВУТ, необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Замена ВУТ на автомобилях УАЗ

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

• в первую очередь раскручиваем два крепления ГТЦ к «вакууму», обычно цилиндр крепится гайками на 17, не отсоединяя тормозных трубок, отводим его в сторону;
• под капотом в районе лобового стекла откручиваем 2 болта кронштейна усилителя ВУТ, стандартные болты идут под ключ на 14 мм;

• в салоне на соединении штока с тормозной педалью выдергиваем шплинт, для этого понадобятся плоскогубцы;
• вынимаем соединительный штифт;

две нижних гайки кронштейна усилителя находятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

• сдергиваем шланг со штуцера устройства, демонтируем ВУТ;
• отсоединяем кронштейн от «вакуума» – для этого отворачиваем четыре гайки (они на 17 мм);
• обратный клапан не идет в комплекте с деталью, поэтому его переставляем со старого ВУТ на новый;

• соединяем кронштейн с новым усилителем, производим сборку – устанавливаем все детали на свои места.

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Регулировка штока вакуумного усилителя тормозов УАЗ

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

• шток утапливаем до конца назад;
• берем металлическую линейку или щуп для регулировки клапанов, укладываем его вдоль корпуса;
• штангенциркулем замеряем выступ над корпусом – шток должен выходить приблизительно на 7,8-8,0 мм;

• если это расстояние не соответствует норме, ослабляем контргайку и регулировочным винтом увеличиваем или уменьшаем длина штока;

• установив нужный размер, фиксируем винт контргайкой.

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход. Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

• раскручиваем гайки крепления стоп-сигнала на тормозной педали;
• отсоединяем от датчика стоп-сигнала провода;

• двумя гайками на 19 мм поднимаем педаль, нажатием на тормоз проверяем свободный ход, и если педаль отрегулирована нормально, затягиваем гайки.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель снижает величину потребного для торможения усилия на тормозной педали, облегчая тем самым управление автомобилем. Он крепится на двух шпильках к переходному кронштейну, который в свою очередь крепится гайками к усилителю кронштейна, приваренному к щитку передка кузова.

Между корпусом 9 (рис. 78) и крышкой 11 зажата резиновая диафрагма 10, внутренний поясок отверстия которой заходит в кольцевую проточку корпуса 21 клапана. Диафрагма вместе с корпусом клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А через наконечник и шланг соединяется с впускной трубой двигателя. В наконечнике шланга расположен вакуумный клапан для предотвращения попадания горючей смеси в вакуумную полость А. Для герметизации соединения наконечника шланга с корпусом усилителя между ними установлен резиновый фланец.

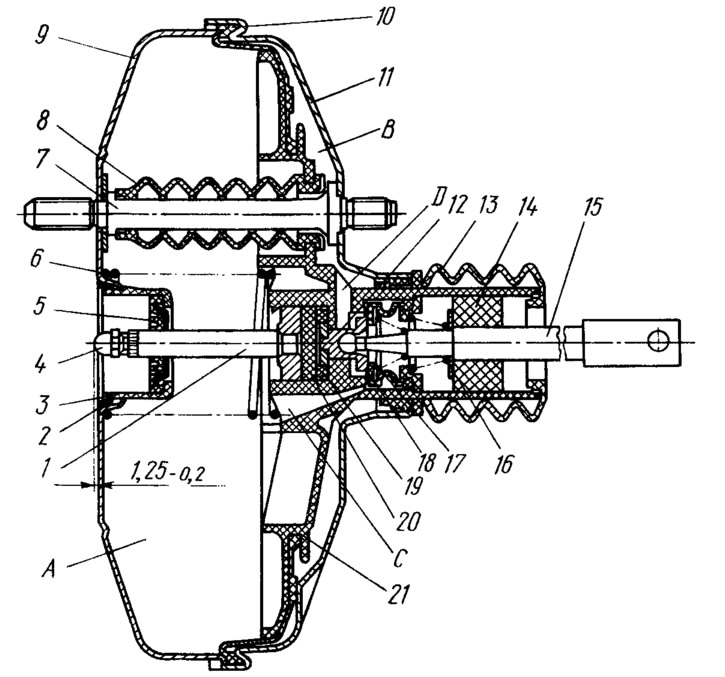

Рис. 78. Вакуумный усилитель:
1 — шток; 2 — уплотнительное кольцо фланца главного цилиндра; 3 — чашка корпуса усилителя; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — возвратная пружина диафрагмы; 7 — шпилька усилителя; 8 — уплотнительный чехол; 9 — корпус усилителя; 10 — диафрагма; 11 — крышка корпуса усилителя; 12 — поршень; 13 — защитный чехол корпуса клапана; 14 воздушный фильтр; 15 — толкатель; 16 — возвратная пружина толкателя; 17 — пружина клапана; 18 — клапан; 19 — втулка корпуса клапана; 20 — буфер штока; 21 — корпус клапана; А — вакуумная камера; В — атмосферная камера; D, С — каналы.

В крышке усилителя завальцованы две шпильки 7, которые выполняют несколько функций: служат для крепления вакуумного усилителя и главного цилиндра, являются направляющими для корпуса 21 клапана и обеспечивают необходимую жесткость и прочность соединения корпуса 9 усилителя с крышкой 11. Последнее позволило снизить массу усилителя за счет уменьшения толщины стенок корпуса и крышки. На выходе из корпуса и крышки шпильки герметизируются: со стороны корпуса резиновыми уплотнительными шайбами, надетыми на шпильки, с другой — развальцовкой шпилек на крышке. На шпильки надеты уплотнительные чехлы 8. С одной стороны они плотно посажены па шпильки, с другой — соединяются с подвижным корпусом клапана. Герметичность их соединений обеспечивается кольцевыми пазами определенного профиля, которые охватывают кромки отверстий корпуса клапана. За счет этого камеры А и В изолированы друг от друга.

Корпус 21 клапана пластмассовый. Под действием возвратной пружины 6 он вместе с диафрагмой отжимается в сторону крышки усилителя. Хвостовик корпуса клапана на выходе из крышки уплотняется и одновременно защищается гофрированным защитным чехлом 13. Уплотняющая часть чехла имеет сложную конфигурацию, при которой образуется несколько рабочих кромок, прилегающих к хвостовику. Передняя часть чехла удерживается в крышке усилителя краями крышки, отогнутыми в паз чехла. Защитная часть чехла закрывает хвостовик корпуса клапана и удерживается внутри хвостовика кольцом.

В корпусе клапана размещены шток 1 привода главного цилиндра с опорной втулкой, поршень 12, втулка 19 корпуса клапана, буфер 20 штока, клапан 18, две пружины 16 и 17, воздушный фильтр 14 и толкатель 15. Опорная втулка напрессована на шток. Она упирается через резиновый буфер 20 и пластмассовую втулку 19 в корпус клапана. В торцевое отверстие штока ввернут регулировочный болт 4 со сферической головкой. Этим болтом регулируется выход штока из корпуса усилителя (1,25_—0,2 мм). На выходе из корпуса шток охватывается уплотнителем 5. Для уплотнения зазора между фланцем главного цилиндра и корпусом вакуумного усилителя в гнездо корпуса установлено резиновое кольцо 2.

Поршень 12 жестко соединяется с корпусом клапана за счет завальцовки диска на торце поршня. Шаровая головка толкателя обжата в гнезде поршня. Таким образом корпус клапана, поршень и толкатель образуют единый неразборный узел. К торцу поршня прижимается пружиной 17 резиновый клапан 18. Для жесткости в головку клапана вмонтирована стальная шайба. К заднему торцу клапана прижимается пружиной 16 опорная втулка. Другой конец пружины упирается в шайбу воздушного фильтра 14, изготовленного из пенополиуретана.

В исходном положении педали тормоза толкатель 15 вместе с корпусом 21 клапана и штоком 1 отжаты пружиной 6 в крайнее заднее положение. При этом головка клапана отходит от корпуса клапана и через образовавшийся зазор и каналы С и К камеры А и В сообщаются между собой. Поэтому при работающем двигателе разрежение из впускной трубы двигателя через вакуумный клапан передается в камеру А и через каналы С w К и зазоры в камеру В.

При нажатии на педаль тормоза толкатель перемещается вместе с поршнем и корпусом клапана. Вслед за поршнем перемещается под действием пружины 17 клапан до упора в седло корпуса клапана. При прилегании к седлу клапан разобщает камеры А и В. При дальнейшем перемещении поршня его торец отходит от клапана 18, и через образовавшийся зазор камера В сообщается с атмосферой. При этом воздух поступает в камеру В через фильтр 14, далее через образовавшийся зазор между поршнем и клапаном и затем через капал К, создавая давление па диафрагму 10. За счет разности давления в камерах А и В и силы нажатия на педаль тормоза корпус клапана перемещается вместе со штоком 1, который в свою очередь воздействует на поршень главного цилиндра привода тормозов.

Если водитель прекратит дальнейшее нажатие на педаль тормоза, не снимая ноги с педали и оставляя ее нажатой в каком-то среднем положении, то корпус клапана перемещается вперед под действием атмосферного давления до выбора зазора между поршнем и клапаном, так как поршень остается неподвижным. Поэтому воздух перестает поступать в камеру В и дальнейшее перемещение корпуса клапана прекратится. В этот момент образуется щель между седлом корпуса клапана и клапаном и избыточное давление из камеры В передается в камеру А, то есть давление в обеих камерах уравняется и серводействие усилителя прекратится.

При освобождении педали тормоза она под действием возвратной пружины возвращается в исходное положение и тянет за собой толкатель 15, поршень 12 и корпус 21 клапана. В этом же направлении действует и пружина 6. Задний торец поршня прижимается к головке клапана, что приводит к прекращению поступления атмосферного воздуха, а затем отводит клапан от седла корпуса. При этом камеры А н В сообщаются между собой и под действием пружины 6 корпус клапана со штоком вернутся в исходное положение.

Видео

Ваз 08/09 клинят тормоза после замены ВУТСкачать

Клинят тормоза на ВАЗ.Скачать

Улучшение тормозов ВАЗ. Легкая педаль тормозаСкачать

Замена вакуумного усилителя тормозов ВАЗ 2109Скачать

Регулировка штока вакуумного усилителя тормозов на классику.Скачать

Принцип работы вакуумного усилителя тормозовСкачать

Как определить неисправность вакуумного усилителя тормозов ВАЗ 2109Скачать

Большой свободный ход педали тормоза ваз 2114 решаем проблему здесь об этом многие не знаютСкачать

✅🚘Как проверить вакуумный усилитель тормозов (ВУТ) и его клапанСкачать

Доработка тормозов за 25 рублей на Ладе КалинеСкачать

Подсос вут вазСкачать

Какие могут быть причины неисправности вакуумного усилителя тормозов. Как проверить их самомуСкачать

ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ ВАЗ 2106 ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ ДВС НА ХХ.Скачать
