Размер подшипника задней полуоси ваз 2107

Lada 21074 owner story — scheduled maintenance. Всем привет! В принципе все понятно из названия поста) Готовлюсь к зиме и неспешно дорабатываю. Но об этом в другой раз. А пока по сабжу. Не то чтобы подшипники полуосей беспокоили или были серьезные потеки, просто внутренний голос сказал что пора бы и заменить. Тем более что при таком пробеге. Было…

Размер подшипника задней полуоси ваз 2107

Замена подшипников полуосей

Всем привет!
В принципе все понятно из названия поста) Готовлюсь к зиме и неспешно дорабатываю. Но об этом в другой раз. А пока по сабжу. Не то чтобы подшипники полуосей беспокоили или были серьезные потеки, просто внутренний голос сказал что пора бы и заменить. Тем более что при таком пробеге.
Было приобретено:
— подшипник полуоси VBF 2101-2403080, 2 шт;
— сальник полуоси 2101-2401034, 2шт;
— уплотнительное кольцо полуоси 2101-2401065, 2 шт;
— запорное кольцо полуоси 2101-2403084, 2 шт;
— масло трансмиссионное Shell SPIRAX S5 75W90, 2л.

Можно было и просто купить полуоси в сборе, но это не наш метод.
Зафиксировав авто слил масло из картера моста. Далее, поддомкратив одну сторону (начал с правой стороны, не принципиально), снял колесо и барабан.
Если барабан по какой-то причине (если конечно это не затянутый ручник и направляющие выкручены)) не хочет сниматься, можно воспользоваться дедовским способом: запускаем двигатель, переключаемся на первую либо заднюю передачу и слегка «буксуем» (т.е. раскручиваем вывешенное колесо), тормозим. Барабан должен сдвинуться с места. Если нет, процедуру повторяем. Главное не переусердствовать. Иначе есть риск вылета барабана. И еще, данный способ может не сработать если в заднем мосте присутствует самоблок.
Если барабан не сильно прикипел можно просто вкрутить направляющие диска. Но тут без фанатизма. Иначе барабан может лопнуть.
Итак, барабан снят, продолжим.
Снимаем саму полуось. Для этого нужно открутить четыре гайки (торцовый ключ на 17) через специальные отверстия.

Откручивать, да и затягивать при сборке, желательно крест-накрест и постепенно. Т.е. сначала ослабляем, а потом откручиваем окончательно.
Вынимаем полуось. Если полуось не хочет выходить, а обратного молота (приспособление такое) под рукой нет, то прикручиваем с недоходом в два-три витка колесо (или диск) внешней стороной внутрь. Недоход при закручивании болтов нужен для создания ударного рывка, назовем это так) И дергаем. Желательно заранее расчистить место за спиной))

Итак, полуось вынута, нужно заменить подшипник и стопорное кольцо.

Я с ними церемониться не стал, срезал маленькой болгаркой.

Резать много и глубоко не стоит, иначе можно повредить саму полуось. Подшипник раскалывается и от легкого удара молотком. Тут тоже следует быть осторожным, есть риск разлета осколков.
Далее все тщательно протираем. Заодно прочищаем дренажное отверстие (отметил на рисунке ниже) маслоотражателя (2101-2403072) если оно забито.

Устанавливаем новый подшипник. Тут способов несколько. Кто-то стучит по подшипнику, что на мой взгляд неправильно, кто-то стучит по внутреннему кольцу того же подшипника через трубу. Я сделал немного иначе. Подобрал трубу по диаметру внутреннего кольца подшипника и длиной равной полуоси. Затем одел подшипник на полуось, вставил полуось в трубу. Свободный конец трубы упер в столб забора, а с другой стороны полуоси вставил винтовой домкрат и упер уже домкрат в другой столб того же забора. И неспешно запрессовал. Фото к сожалению не делал, полуось все норовила упасть. В принципе вроде и так понятно.
Затем нужно установить запорное кольцо. Но просто так его не одеть, нужно сажать на «горячую». А вот если холодное кольцо одевается без сопротивления есть повод купить новую полуось. Греть кольцо нужно до примерно 200°С, до темно-красного (или бордового, кому как нравится) цвета, когда на кольце начинает образовываться пепел. Паяльная лампа у меня успешно погибла, воспользовался газовой плитой.

Далее нужно действовать быстро, иначе кольцо остынет и застрянет. Несемся на улицу и одеваем раскаленное кольцо на полуось. Если все же кольцо не дошло до подшипника оперативно «помогаем» ему все той же трубой. И сразу же после установки охлаждаем кольцо маслом (я использовал то же самое слитое из моста масло) иначе оплавится пластиковый маслоотражатель на подшипнике. Собственно с полуосью все, возвращаемся к мосту.
Вынимаем старые сальники и уплотнители, меняем их на новые. Вынуть сальник полуоси не совсем просто. Можно воспользоваться двумя лапками универсального съемника…

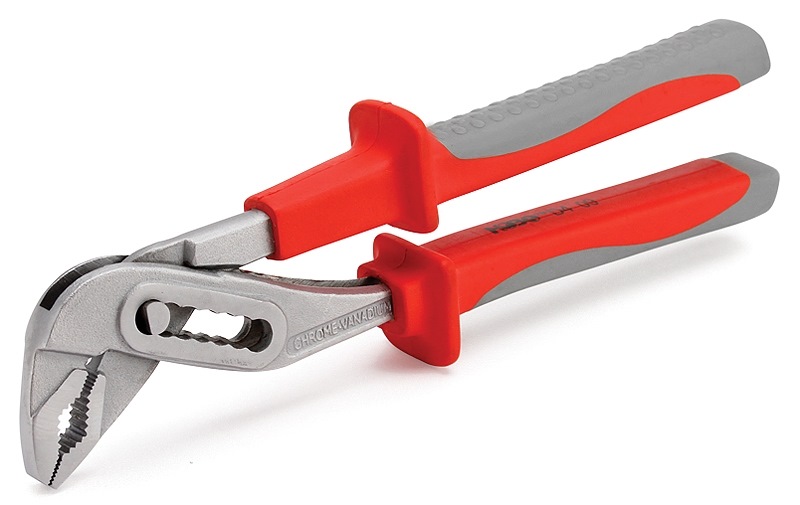

… или переставными пассатижами, типа таких:

Очищаем все, устанавливаем сальники на место. Сальник полуоси можно запрессовать бруском диаметром равным или чуть меньше наружного диаметра сальника. Ну или торцовой головкой на 32 (или 30, не помню точно) в крайнем случае. Смазываем рабочую поверхность сальника и устанавливаем все в порядке обратном снятию.
Повторяем то же самое с противоположной стороной и заливаем масло. Вот в принципе и все. Работы проводились не спеша, в основном вечерами выходных по часу-полтора на ось.
Если что-то не понятно или не описал, отвечу/исправлю. Фоток вот только к сожалению не много.
В процессе работ заметил некритичное «потение» в районе хвостовика дифференциала. Тоже надо будет проверить. Но это уже совмещу с установкой самоблока. Только определюсь с фирмой и величиной преднатяга. Ну и бюджетом естественно)
Спасибо за внимание!

Школа авторемонта – Ремонт автомобиля своими руками

Проводим замену подшипника полуоси на автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 своими силами

В ранее опубликованной статье «Пора заменить подшипник задней полуоси или…» был рассмотрен способ устранения стука в полуоси заднего моста в автомобилях ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 и в ней же говорилось, цитирую: «Хочу заметить зразу, что самостоятельно вы сможете снять или поменять полуось, а также устранить люфт подшипника в посадочном месте. А вот замена самого подшипника требует наличия специального инструмента и определенных навыков» К этому можно добавить, что во всех руководствах по ремонту и обслуживанию автомобиля ВАЗ 2101 и их модификациях Вы не сможете найти подробного описания способа замены подшипника полуоси своими руками. Вместо инструкции в этих руководствах Вы встретите только рекомендации, вроде: « замену подшипника полуоси необходимо проводить на специализированной СТО» или « самостоятельная замена запорного кольца и подшипника не рекомендуется». И, конечно же, все это верно. Но если Вы находитесь на этом сайте и читаете эти строки, значит, у Вас есть большое желание провести ремонт своими силами. И данная статья будет для Вас не только полезна, но и необходима. Так как весь процесс замены подшипника полуоси довольно сложен и трудоемок, и справиться с ним «быстро» не получится! Мне очень хотелось бы узнать, решились ли Вы провести ремонт полуоси, после прочтения статьи или оставили эту работу специалистам.

Подробно описывать процесс снятия колеса, барабана и полуоси в данной статье я не буду (информацию на эту тему Вы сможете получить, нажав на ссылку). Вкратце, только важные моменты:

Отпускаем трос ручника (необходимо для облегчения съема тормозного барабана). Сам тормозной барабан может “прикипеть” к полуоси и сбить его можно с помощью деревянной наставки (смотрим фото 1). Именно деревянной, так как при использовании металлической наставки можно повредить тормозной барабан .

Вытащить полуось, при отсутствии ударного съемника, можно при помощи снятого колеса. Прикручиваем колесо обратной стороной к полуоси (достаточно будет двух болтов) и резкими ударами выбиваем полуось.

На фотографиях 2 и 3 Вы сможете посмотреть примеры «убитого» подшипника и сальника полуоси. Далее, собираем необходимый инструмент и инвентарь для замены подшипника.

1. Молоток, зубило и очень хорошо, если у Вас будет болгарка.

2. Металлическая труба с внутренним диаметром 32 мм и длиной не менее 80 см.

3. Торцевая головка на «32».

4. 50-100 грамм моторного или трансмиссионного масла, подойдет и «отработка». Так же пригодится Литол-24.

5. Газовая или бензиновая горелка, в общем, думаем об источнике огня, на котором Вам придется нагреть запорное кольцо. Без пятого пункта обойтись никак не получится, так как запорное кольцо напрессовывается на полуось только после нагрева.

Снимаем запорное кольцо и подшипник:

При помощи зубила рубим запорное кольцо (фото 4) или, при наличии болгарки, срезаем часть кольца (фото 5). Надрезать кольцо желательно, так как показано на фотографии. И полуось останется целой и ослабленное кольцо легко можно будет сбить.

Когда запорное кольцо снято, можно попробовать снять подшипник, способом показаным на фото 6. Если же так подшипник сбить не получилось, то придется опять брать в руки болгарку и с ее помощью удалять подшипник (не забываем о защитных очках): с двух сторон разрезаем внешнее кольцо подшипника, шарики и сепаратор после этого удаляются без проблем, после чего делаем неглубокие надрезы (резать до конца опасно, т.к. можно повредить полуось) с двух сторон на внутреннем кольце подшипника и используя зубило, наносим удары в разрезы и раскалываем кольцо. Готово. Задача выполнена. Главное, повторюсь, не забывается о защите глаз, как при работе с болгаркой, так и с зубилом.

Читайте также  Ваз 2114 как увеличить мощность двигателя

После снятия подшипника, удаляем с полуоси следы грязи и масла.

Устанавливаем подшипник и запорное кольцо:

Перед установкой подшипника необходимо аккуратно снять с него пыльник и проверить наличие смазки (часто недобросовестные производители оставляют подшипники без смазки). При необходимости смазать подшипник литолом (фото 7).

С помощью заранее приготовленной металлической трубы, запрессовываем подшипник на полуось (фото 8).

И приступаем к нагреву запорного кольца (фото 9), в моем случае – это бензиновый примус. Нагреваем кольцо до ровного пепельного цвета (стараемся не перегреть), пассатижами берем и надеваем на полуось (увеличенная часть кольца смотрит вверх). С помощью трубы сажаем кольцо вплотную к подшипнику и быстро охлаждаем маслом (фото 10), если этого не сделать, то пыльник подшипника может деформироваться от нагрева. И прийти в негодность. А подшипник без пыльника – это деньги на ветер!

Пока полуось «остывает», проводим замену сальника. С помощью монтировки выталкиваем сальник из посадочного гнезда (фото 11). Установить сальник можно при помощи молотка и торцевой головки на «32» (на фото 12 я использую специальную оправку). Полуось остыла и сальник на месте, значить можно начинать сборку! Все, замена подшипника полуоси на автомобиле ВАЗ 2101, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 прошла успешно!

Если после прочтения статьи у Вас остались или появились вопросы, возможно у Вас что-то не получилось или наоборот все отлично вышло, не стесняйтесь, пишите, спрашивайте. Постараюсь ответить как можно быстрее.

Бывают случаи когда полуось вытащить из заднего моста не получается. Прикипел или заржавел подшипник в посадочном месте. И для того чтоб ее выбить можно использовать снятое колесо (об этом способе я уже писал выше), но если и этот вариант Вам не подошел, то тогда остается последний и самый верный способ – ударный съемник полуоси! Смотри рисунок ниже:

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена подрулевых переключателей (тубуса) на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107
  • Замена охлаждающей жидкости (антифриза или тосола) в автомобиле ВАЗ-2101, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
  • Какую крестовину карданного вала покупать – Ваз 2101 или Ваз 2105?

Комментарии

Показано комментариев: 10.
Всего: 72.

Сергей

Здравствуйте! Требуется подсказка! Как извлеч наружную обойму подшипника из чулка заднего моста жигулей? Подшипник рассыпался..

В разделе Вопрос-Ответ уже задавали подобный вопрос – Как достать внешнюю обойму подшипника полуоси? Прошу ознакомиться.

Олег

Здравствуйте! Подскажите пожалуйста есть ли разница в установке запорного кольца (какой стороной к подшипнику), так как поставил широкой стороной к подшипнику?

Дмитрий

А что будет, если при установке запорного кольца я его не грел, а так забил?

Ivan

24 апр. 2017 21:26

#

Ничего хорошего не будет. Так как это не правильная установка и кольцо не сможет выполнять свою функцию. А если запорное кольцо будет слабо зафиксировано на полуоси, то в определённый момент полуось простое вылезет из чулка заднего моста. Что в свою очередь может создать аварийную ситуацию на дороге. Плюс, к этому автомобиль будет обездвижен. Придётся вызывать эвакуатор или ремонтировать машину на дороге. И то, и другое повлечёт за собой ощутимые финансовые затраты, потерю времени, сил и нервов. Поэтому к такой невзрачной детали как запорного (замочное) кольцо полуоси заднего моста следует относиться очень внимательно. Иначе неприятных сюрпризов не избежать.

Stanislav

Размер подшипника полуоси ВАЗ 2101-2107 72*30*18 (ВА 6306) допуск 0,060мм.

Руслан17: Здравствуйте, хотел поменять сальник на ваз 21011, подшипник надо снимать? И какое масло лить можно кроме тад17? Спасибо.

Для замены сальника полуоси, необходимо снять полуось. Как снять полуось, демонтировать старый сальник и установить новый Вы можете узнать прочитав текст материала (смотрим выше).
По маслу. В редуктор заднего моста автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 рекомендуется заливать трансмиссионное масло 75W90 или 80W90 GL-5.

Руслан17

22 авг. 2015 05:16

#

Здравствуйте, хотел поменять сальник на ваз 21011, подшипник надо снимать? И какое масло лить можно кроме тад17? Спасибо.

оксана: Подскажите пожалуйста размер подшипника полуоси на ВАЗ 2106?

Без проблем))) Размер подшипника полуоси заднего моста автомобилей Ваз 2101-2107 – наружный диаметр 72 мм, внутренний 30 мм, ширина 19 мм [72*30*19).

оксана

24 июля 2015 14:14

#

Подскажите пожалуйста размер подшипника полуоси на ВАЗ 2106?

анатолий 80

Talib3216: Ребята помогите. поменял подшипники на полу осях всё сделал как надо, но всё равно остался люфт что делать? не могу не что придумать как его убрать(

да верно все дело в посадочном месте наружной обоймы подшипника, выход: новый подшипник опаять оловом (не припоем а оловом ) паяеться просто промазать поверхность кислотой т.к. канифоль тут не поможет , и широким паяльником(топорик) нанести олово после подшипник будет сидет очень плотно, удачи на дорогах

Ярослав

21 февр. 2014 15:26

#

купил газовую горелку за 12$. прогрел запорное кольцо докрасна,минут за 5-7(не более 10). кольцо влетело прям до подшипника, даже просаживать не пришлось, хотя проверял на холодную, не садилось.

  • «
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • »

Замена полуоси или её подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Полуось входит в зацепление с шестерёнками в редукторе, благодаря этому, когда карданный вал прокручивается, в редукторе шестерёнки тоже начинают движение, и автомобиль начинает ехать. Но полуось, как и любая другая деталь, имеет свой срок службы, особенно сильно полуоси изнашиваются, когда испытывают сильную нагрузку: когда резко входишь в повороты, например, когда пускаешь в занос задний мост и т. п. Поэтому берегите полуоси: едите на автомобиле аккуратно, не совершайте резких маневров – тогда они проживут долгую жизнь. Сильно изношенные полуоси могут стать причиной вылета одного из задних колёс автомобиля (см. фото ниже), предусматривайте это.

Примечание!
Чтобы произвести замену полуоси или же её подшипника, вам потребуется следующее: гаечные ключи, домкрат, ключ для отворачивания болтов, которые крепят колесо, и разного рода другие ключи (вороток с накидными головками и т. д.). Эти инструменты нужны, чтобы снять полуось с автомобиля; для замены подшипника понадобится также болгарка, тиски, новый подшипник, новое стопорное кольцо и паяльная лампа!

Краткое содержание:

  • Как заменить задние полуоси или их подшипники на ВАЗ 2101-ВАЗ 2107?
  • Дополнительный видео-ролик

Где находятся полуоси у автомобиля?

Задний мост – выражение понятное большинству автолюбителей, для уточнения скажем: это единое целое, включающее в себя редуктор, полуоси и их корпус (см. фото ниже). Стрелкой на фото указана полуось, которая идёт от редуктора заднего моста и на которую надевается заднее колёсо автомобиля.

Когда нужно менять полуоси?

  1. Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.

  1. Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать). Больше подробностей об этом смотрите в ролике ниже:

Как заменить задние полуоси или их подшипники на ВАЗ 2101-ВАЗ 2107?

Примечание!
Вообще, лучше не менять подшипник отдельно, а покупать новую полуось в сборе с ним. Вы можете запрессовать подшипник неудачно: проедете несколько километров, и он вылетит из посадочного места, а колесо отлетит от автомобиля. Если вы уверены, что сделаете всё правильно: хорошо посадите подшипник на место и через некоторое время проверите, все ли в порядке, – меняйте подшипник отдельно. Если следить за ним, можно быть уверенным, что с полуосью при езде ничего критичного не случится. А после 2000 км можно вообще будет забыть о нём, так как, если за это время ничего не случилось, уже понятно, что подшипник нормально сел на своё место и все работает!

  1. В самом начале операции нужно снять нужную полуось или обе сразу. Даже если вы будете менять не их, а только подшипники на них, полуоси всё равно нуждаются в снятии их с автомобиля. Подробно о процессе снятия полуоси с автомобиля читайте в статье «Замена сальников полуосей на классике».

Примечание!
Когда полуось будет снята, нужно проверить, нуждается ли она в замене. Первым делом проверяется резьба и шлицевая часть на полуоси. Где это всё на ней находится, мы уже упоминали и даже показывали на картинке чуть выше. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо (как показано красными стрелочками на фото ниже), двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет закрутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены. Теперь стопорное кольцо (указано синей стрелкой), благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

  1. Когда полуось будет снята с автомобиля, зажимайте её в тиски, надевайте специальный костюм, который используется для работы с болгаркой (он защищает тело и глаза от попадания горящей стружки), и приступайте к спиливанию стопорного кольца. Во время спиливания не повредите саму полуось, чтобы не пришлось её потом заменять. Как только закончите, сбейте подшипник молотком и какой-нибудь наставкой (например, зубилом) – снятие старого подшипника завершено. Далее берите в руки новый, при необходимости заложите в него больше смазки: для этого подденьте при помощи маленькой отвёртки защитный чехол роликов подшипника (указана стрелкой на маленьком фото), набейте туда смазки, с другой стороны проделайте ту же операцию. После ставьте подшипник на полуось. Подшипник должен садиться неохотно, чтобы он встал на своё посадочное место, его придётся забивать при помощи разводного или гаечного ключа (см. большое фото). Если этого не происходит и подшипник садится на полуось очень легко, то либо вы подобрали подшипник не тех размеров, либо полуось уже изношена и нуждается в замене. Ездить так нельзя, потому что полуось сразу же вылетит, будьте внимательнее с этим.

  1. Остаётся стопорное кольцо, с ним придется повозиться больше всего. Берите паяльную лампу, ставьте стопорное кольцо туда, фиксируйте его и начинайте греть. Будьте внимательны, потому что если стопорное кольцо не нагреется до нужных температур, оно сядет не до конца, его придётся срезать и ставить заново. Нагрев, пассатижами или ещё чем-нибудь зацепите кольцо и надевайте на полуось. Оно должно будет упасть и упереться в подшипник (см. маленькое фото ниже). Далее берите разводной ключ (или гаечный) и, как и с подшипником, утапливайте стопорное кольцо вниз, пока оно не остынет. Только после этого операцию можно считать завершённой и устанавливать полуось в обратной последовательности. Перед установкой дайте стопорному кольцу остыть, не торопитесь, иначе оно может слезть со своего посадочного места и всю операцию придётся повторять с самого начала.

Дополнительный видео-ролик:

Увидеть процесс установки подшипников и стопорных колец на полуось более подробно Вы можете в одном из роликов ниже. Там же рассказывается, как понять, что подшипник пришёл в негодность или стопорное кольцо слезло со своего посадочного места.

Замена подшипника полуоси ВАЗ 2107 — 2105

В любом автомобиле основным ведущим элементом движения является полуось с подшипником. Подшипник на полуось осуществляет одинаковое вращение задних и передних колес, и, соответственно, минимизирует ударные и прочие механические нагрузки на них. Подшипник полуоси находится в заднем мосту, за тормозным барабаном. Как и любая другая механическая деталь, подшипник имеет свой определенный рабочий ресурс, после окончания которого он выходит из строя, и ему требуется замена. Если подшипник не менять, то это грозит серьезными последствиями для собственника транспорта. Деформированный подшипник может весьма быстро разрушить свою ячейку от излишнего трения в заднем мосту. Соответственно, придется осуществить замену самого моста. А это уже выйдет по финансовым потерям гораздо дороже, чем замена только одного подшипника.

Характеристика подшипника полуоси для ВАЗ 2107 классика

Подшипники российского производства на ваз выпускаются с артикулами 2101-2403080 и 180306. А детали зарубежного производства имеют артикул 6306 2 RS.

К основным характеристикам подшипников полуоси относятся:

  • тип детали. Подшипник относится к группе шариковых, однорядных;
  • радиальное двухстороннее направление нагрузок. Величина показывает какую подшипник выдерживает нагрузку перпендикулярно осям вращения;
  • внешний диаметр подшипника – 72 мм;
  • внутренний диаметр – 30 мм;
  • ширина изделия составляет – 19 мм;
  • грузоподъемность динамическая, или возможный ресурс эксплуатации – 28100 Н;
  • грузоподъемность статическая на остаточную деформацию – 14600 Н;
  • его вес – 0,35 кг.

Перечень неисправностей

Общий ресурс подшипника полуоси в отечественных автомобилях может составлять от 50 до 150 тысяч км пробега. Однако, подшипник быстрее изнашивается при движении автомобиля на неровных автодорогах, и наоборот, если автомобиль эксплуатируется на трассах с хорошим покрытием, его ресурс может быть значительно больше. Чаще всего, начальные признаки износа подшипника полуоси, которые может заметить автолюбитель, появляются после преодоления пробега автомобиля в 100 тысяч и более км.

Механические деформации, материальный износ подшипника приводят к его неисправности, и его следует заменить. Без разбора полуоси определить износ или повреждение детали нет возможности. Существуют факторы, по которым можно определить неисправность подшипника:

  • Шум, гул при поворотных движениях колес.

При начальной степени износа подшипника в момент поворота колес можно услышать гул или металлический скрежет. Эти звуки могут усиливаться или уменьшаться в зависимости от скорости движения авто. Данный фактор не является критическим в моменты движения автомобиля. Но при этом, не стоит надолго откладывать замену подшипника.

  • Нагрев барабана.

При движении, неисправный подшипник увеличивает силу трения полуоси и фланца, а излишне выделяемое тепло при этом, передается на центральную часть барабана. Этот фактор можно заметить, если немного проехать на автомобиле и затем коснуться тыльной стороной руки центральной части барабана.

  • Скрежет колес.

После появления гула при поворотных движениях колес и нагрева барабана, дополнительно стал слышен скрежет колес, то пора бить тревогу. Скорее всего, подшипник полуоси вышел из строя или же окончательно произошло его разрушение. При совокупности трех этих факторов, не стоит продолжать дальнейшее движение, а сразу искать сервисный центр, чтобы произвести замену подшипника. Иначе, это приведет к непоправимым последствиям.

  • Появление зазора на колесах.

Если у колеса появился зазор или люфт, то это может свидетельствовать о неисправности подшипника полуоси. Чтобы это обнаружить, необходимо пошатать колесо с помощью рук и домкрата. Если подшипник в норме, то колесо шататься не будет.

Выбор подшипника для замены

Подшипник на ваз – цельное изделие и ремонту в случае полного износа не подлежит. Даже если попытаться смазать его, то его все равно надолго не хватит. В процессе эксплуатации автомобиля он разрушится.

Так как подшипники российского производства полностью соответствуют нормативной документации и изготавливаются по ГОСТ, то предпочтение при покупке следует отдавать именно им. Российские подшипники в полной мере предназначены для движения автомобиля по российским дорогам, поэтому и ресурс их износа будет более оптимальным для владельца.

Подшипники производятся на заводах Вологды и Самары. Средняя стоимость одной единицы составляет около 250 рублей. Не стоит забывать, что напряду с подшипником необходимо приобрести также и запорное кольцо, и сальник. Их стоимость варьируется 220 рублей и 25 рублей соответственно.

Опытные автолюбители советуют менять сразу лба подшипника, так как у них примерно одинаковый ресурс пробега и если один вышел из строя, то скорее всего через несколько дней выйдет из строя и второй.

Замена подшипника полуоси

Самостоятельно своими руками заменить подшипник довольно сложно, но возможно. Данный процесс весьма трудоемкий и затратный по времени. для замены подшипника понадобится около двух часов свободного времени. Самым важным моментом в этом процессе будет наличие всех необходимых инструментов, чтобы качественно осуществить замену:

  1. Домкрат.
  2. Приспособления для укрепления поднятого кузова. (можно заменить снятым колесом)
  3. Баллонный ключ.
  4. Колёсные упоры.
  5. Обратный молоток. (может заменить снятый тормозной барабан)
  6. Ключи на 8 и на 12.
  7. Торцевой или накидной ключ на 17.
  8. Тиски, верстак. (работа с тисками безопаснее)
  9. Отвертка шлицевая.
  10. Паяльная лампа или газовая горелка
  11. Болгарка.
  12. Молоток и зубило
  13. Пассатижи.
  14. Смазка и ветошь.

Последовательность действий при демонтаже полуоси

Чтобы демонтировать полуось и добраться до подшипника, необходимо в строгой последовательности выполнить следующие действия:

  1. Транспортное средство для удобства устанавливают на ровной поверхности.
  2. Фиксируют все колеса автомобиля упорами или другими приспособлениями.
  3. Колесные болты необходимо провернуть баллонным ключом до их незначительного ослабления перед снятием.

Снятие колес.

  1. Баллонным ключом нужно полностью открутить на колесах все болты.
  2. Поднять с помощью домкрата кузов кабины автомобиля, и зафиксировать поднятие опорами.

Снятие тормозного барабана.

Откручивание болтов крепления полуоси.

Понемногу без применения особых усилий крутят полуось, чтобы добраться до гаек. Болты крепления полуоси можно открутить, используя торцевой ключ на 17. Им ослабляют и снимают 4 крепежные гайки, которые закрыты специальным фланцем.

Снятие полуоси.

Переворачиваем снятый тормозной барабан (внутренней стороной к себе), прикручиваем его к полуоси на пару болтов и резко дёргаем на себя, таким образом выдергивая полуось. (Вместо тормозного барабана можно использовать снятое ранее колесо)

Но если у Вас есть обратный молоток, то снять полуось можно им. Молоток крепится к полуоси болтами колес. Если резко поместить груз в противоположную сторону, то за счет появления ударной нагрузки, полуось начинает движение в сторону груза. Таким образом, полуось снимается. Затем откручивают молоток от полуоси и снимают резиновое кольцо-уплотнитель.

Снятие стопорного подшипника с полуоси.

Полуось зажимают в тисках и делают небольшой надрез с помощью болгарки на внешней стороне запорного кольца.

Зажатое запорное кольцо раскалывают окончательно, попеременно нанося удары молотком или зубилом по надрезу от болгарки. Таким образом, снимается подшипник с полуоси. Полуось проверяют после снятия подшипника на наличие поверхностных деформаций или сколов, прочих повреждений. Если таковые имеются, то полуось придется менять.

Установка нового подшипника и запорного кольца на полуось.

Замена сальника полуоси.

Сальник, подлежащий замене нужно вытащить из своей ячейки. Для этого отверткой приподнимают его корпус и извлекают сальник. Ячейку под сальник протирают от скопления грязи и пыли, и наносят пластичную смазку. Новый сальник вставляют в посадочное место пружиной к балке. Специальной втулкой и молотком вбивают сальник так, чтобы он герметично запрессовался.

Установка полуоси.

Установка полуоси производится в обратном порядке от ее снятия. Надеть резиновое кольцо-уплотнитель и прикрепить болтами полуось. Небольшими вращательными движениями поставить ее на место.

После установки полуоси, необходимо проверить ее на образование зазоров. Их быть не должно. Для этого колеса вращают во все стороны. Если зазоров нет, и не появляются никакие посторонние звуки при вращении, то установка подшипника и полуоси выполнена грамотно и правильно.

При необходимости, выполняется в таком же порядке и замена подшипника на второй полуоси. Также, при проведении этих действий, сразу можно заменить тормозные колодки, проверить наличие и уровень смазки в картере моста.

Замена подшипника полуоси ВАЗ 2107

Подшипник полуоси достаточно надежный узел и как правило дает о себе знать когда полностью исчерпает свой ресурс. Если вами обнаружена неисправность подшипника, его нужно немедленно заменить, так как дальнейшая эксплуатация транспортного средства не безопасна.

В этой статье разберем пошаговый процесс замены подшипника полуоси ВАЗ 2107, а также расскажем, как выявить неисправность.

Признаки неисправности

  • Во время движения от задних колес исходит гул, который нарастает с набором скорости.
  • Люфт обоих или одного заднего колеса. Для того чтобы определить люфт, нужно поддомкратить колесо и прокачать его руками в разных направлениях.
  • Горячий тормозной барабан при проезде нескольких километров. При работе изношенного подшипника повышается сила трения и температура передается от фланца на барабан.

Диагностика

Для диагностики вывешиваем заднее правое колесо и снимаем его. Далее просим помощника запустить двигатель и тронуться на четвертой передаче. Как только полуось начала вращаться слушайте нет ли посторонних шумов. Заднее левое колесо диагностируем аналогичным способом.

Выбор запчасти

Для замены понадобиться сам подшипник, сальник, стопорное и уплотнительное кольцо. Рекомендуем покупать это все в составе ремонтного комплекта.

Каталожный номер оригинального ремонтного комплекта — 21010-2403080-86. Заменители подбирайте самостоятельно.

Необходимые для работ инструменты:

  • Ключ для колесных болтов;
  • Головка на семнадцать;
  • Силовой вороток;
  • Плоскогубцы;
  • Домкрат;
  • Шлицевая отвертка;
  • Монтажный рычаг;
  • Болгарка;
  • Кусок трубы длинной как полуось, с диаметром по внутреннему кольцу подшипника;
  • Газовая горелка;
  • Зубило;
  • Молоток;
  • Динамометрический ключ.

Пошаговая инструкция

  1. Ослабьте колесные болты, поддомкратьте и снимите колесо.
  2. Снимите тормозной барабан.

Плоскогубцами извлеките «солдатики” и снимите стяжные пружины колодок.

Снимите задние тормозные колодки и уберите в сторону.

Открутите 4 гайки крепежа полуоси. Гайки под головку на семнадцать.

Отожмите монтажным рычагом ступицу на себя и демонтируйте полуось. Если полуось не снимается, воспользуйтесь трехлапым съемником.

Болгаркой перережьте стопорное кольцо. Рез лучше сделать немного не до конца и перерубить остатки кольца зубилом. Для того чтобы не повредить полуось делайте рез очень аккуратно.

Зубилом или выколоткой сбейте подшипник с посадочного места на полуоси. В нашем случае осталась только обойма от подшипника.

Оденьте подшипник на привод и с помощью трубы и молотка посадите его на место. Как правило, подшипник садиться довольно несложно.

  • Стопорное кольцо подшипника напрессовывается на горячую. Возьмите кольцо и закрепите его на куске проволоки. Далее зажгите газовую горелку и разогрейте кольцо практически до «красна”.
  • Попросите помощника придержать полуось в вертикальном положении и держать под рукой трубу с молотком. Далее плоскогубцами оденьте раскаленное кольцо на привод, а затем не мешкая помощник садит его на место с помощью трубы и молотка.

    Шлицевой отверткой извлеките сальник из места посадки.

    С помощью куска трубы по внешнему диаметру сальника, запрессуйте его на место.

    Установите резиновое уплотнительное кольцо.

  • Наживите крепящие гайки и затяните способом крест-накрест с усилием 50 Нм.
  • Установите тормозные колодки, барабан и колесо.
  • Резюмируем

    Как видите, работа по замене подшипника требует некоторой сноровки. Но, человек, который хотя бы раз держал инструмент в руках справиться с этой работой.

    На станциях технического обслуживания за замену подшипника полуоси ВАЗ 2107 попросят от 700 до 1500 рублей. Следуя выше представленной инструкции можно заменить подшипник самостоятельно и сэкономить средства.

    Посмотреть порядок работ можно в этом видео :

    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
