Проверка клапана адсорбера ваз 2114

Адсорбер ВАЗ 2114 – что это такое и зачем нужна такая «дружба»?

После того, как появились автомобили, которые соответствуют стандарту экологической безопасности «Евро-3», автоконструкторы озадачились созданием устройства, способного задерживать углеводородные пары с целью исключения их выбросов в атмосферу. Поэтому в топливной системе большинства машин, и отечественные автомобили, включая ВАЗ, не стали исключением, появилась деталь – адсорбер. Что же это такое? Предлагаю рассмотреть данную деталь со всех возможных углов на примере отечественного автомобиля ВАЗ 2114.

1 Адсорбер – что это?

Если осуществить дословный перевод слова адсорбер с английского языка, то в конечном итоге мы получим два похожих по смыслу значения – «поглощать», «амортизировать». В чем же все-таки его необходимость? Адсорбирование – это процесс, при котором происходит поглощение газов как твердыми, так и жидкими телами. В данном случае основным элементом, впитывающим пары отработанного топлива, является активированный уголь. Именно им и наполняют часть свободного пространства адсорбера.

Похожие статьи

В состав данной детали входит несколько конструктивных элементов:

• Адсорбер
• Клапан продувки
• Трубки адсорбера и клапана продувки
• Гравитационный клапан
• Передняя трубка паропровода
• Сепаратор паров
• Трубка слива топлива
• Несколько шлангов

2 Принцип работы адсорбера в ВАЗ 2114

Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров. Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров, что осталась в виде газа, попадает в адсорбер, где поглощается при помощи адсорбента – активированного угля.

Стоит заметить, что весь описанный выше процесс протекает исключительно при выключенном двигателе. Иначе системе придется открывать электромагнитный клапан для продувки адсорбера. При этом пары бензина, образовавшиеся в топливном баке и не успевшие трансформироваться в жидкость, будут выдуваться по впускной трубе двигателя ВАЗ 2114 и сжигаться.

Подобный принцип работы подразумевает наличие сразу нескольких преимуществ:

1. Предотвращение загрязнения атмосферы вредными испарениями
2. Автомобиль во время движения поглощает меньше топлива (хоть уровень экономии не дотягивает и до 1-го процента, но при этом факт вещь упрямая – не сжигая пары бензина, двигателю требовалось бы большее количество топлива).

3 Признаки, по которым можно определить, что адсорбер неисправен

Засориться и прийти в негодность может даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основной признак неисправности адсорбера – наличие избыточного давления в топливном баке. Причина этого – скопление излишнего количества топливных паров, которые не могут ни перейти в жидкое состояние, ни вывестись через адсорбер. Удостовериться в наличии в топливном баке избыточного давления топливных паров достаточно просто – необходимо лишь отвернуть крышку топливного бака и прислушаться, нет ли при открывании крышки шипения. Если шипение имеется, то адсорбер пора менять, поскольку в топливном баке скапливается избыточное количество вредных паров.

Есть и другой способ определения неисправности в автомобилях ВАЗ. После прогрева двигателя выше температуры в 60 °С начинается существенное падение оборотов двигателя на холостом ходу. Кроме этого ваш автомобиль может совершенно внезапно заглохнуть во время движения без каких-либо определенных причин.

Если что-то подобное происходило и с вашим автомобилем, то советуем проверить исправность адсорбера. Сделать это можно следующим образом – отсоедините шланг, идущий к коллектору от клапана, и заглушите его на два-три дня. Если беспокоящие вас симптомы не исчезли, а ваш любимый ВАЗ по-прежнему «играет» с оборотами, как ему заблагорассудится, то, скорее всего, вердикт один – засор адсорбера.

Несомненно, автомобиль как ездил, так и дальше проедет не один километр и при неисправном адсорбере, но при этом холостой ход у него будет плавать подобно синусоиде. Однако заметим, что вовремя не устраненная неисправность адсорбера, или, по крайней мере, вовремя не выпущенные из топливного бака излишки топливных паров грозят «выстрелом» крышки топливного бака из горловины, а может быть, вам просто не удастся её открыть. Поэтому проще заменить неисправную деталь, нежели постоянно опасаться несанкционированного «выстрела», поскольку никто не сможет предугадать, куда попадет улетевшая крышка топливного бака.

4 Замена адсорбера

Замену данной детали в ВАЗ 2114 можно осуществить и на ближайшей к вам станции технического обслуживания, а можно и самостоятельно. Поскольку на все про все вами будет потрачено не более 20 минут, то замену адсорбера можно осуществить и собственноручно.

Итак, приступим. Сначала необходимо демонтировать заменяемую деталь. Вначале освобождаем адсорбер от имеющихся крепежных деталей, затем отсоединяем шланг, который подает топливные пары к дросселю, а уж после этого провода и колодку. Следующим шагом будет отсоединение продувного клапана и шланга выхода горючего от сепаратора. И в завершение откручиваем и извлекаем кронштейн (это не займет много времени, поскольку крепится он всего тремя болтами).

После успешного демонтажа отработавшего адсорбера приступаем к установке купленной детали. Самый длинный отрезок имеющегося резинового шланга присоединяется к трубке, через которую подаются топливные пары в продувной канал. Меньшую часть шланга присоединяем к трубке забора от сепаратора. Теперь при помощи кронштейна устанавливаем адсорбер на законное место. Далее шланг подачи паров присоединяется к продувному каналу. Продувной канал в свою очередь монтируется на крышке двигателя. Сюда же необходимо подключить и колодку с проводами. Между адсорбером и продувным каналом устанавливается резиновая трубка. Важно: трубка должна быть устойчива к воздействию бензина и моторного масла. Установка адсорбера произведена. Все было сделано быстро, качественно и без привлечения сторонних специалистов.

5 Диагностика клапана продувки адсорбера собственными силами

Если необходимо заменить всего лишь клапан адсорбера, то ехать в ближайшее СТО и подавно не имеет смысла. Это займет у вас не более 5 минут времени при условии наличия крестовой отвертки. Найти такой клапан можно практически в любом магазине автомобильных запчастей, где продаются запчасти для ВАЗ. Стоит, кстати, он недорого – не более 700 рублей. Вместе с клапаном рекомендуется заменить и датчик адсорбера, поскольку он управляет непосредственно клапаном. Однако менять его стоит при условии, если датчик издаёт посторонние шумы, напоминающие потрескивание. Причем порой возникают затруднения в тот момент, когда необходимо приобрести датчик адсорбера, поскольку не везде он продается.

Сначала необходимо продиагностировать клапан адсорбера на вопрос исправности. Для этого нам понадобится мультиметр и пара проводков. Перед проверкой необходимо освободить фиксатор и извлечь колодку жгута проводов от клапана продувки. Затем подключаем «минус» мультиметра к «массе». Включаем зажигание, проводим измерение напряжения на выводе «А» колодки проводов. Показания мультиметра не должны быть менее 12 Вольт. Если дисплей мультиметра показывает менее 12 Вольт или напряжение полностью отсутствует, то у вас, скорее всего, разряжен аккумулятор или неисправен ЭБУ.

Крестовой отверткой ослабляем хомут, который крепит трубку к клапану. Снимаем шланг с патрубка. При помощи отвертки снимаем клапан с адсорбера. Далее на выводы необходимо подать напряжение 12 Вольт от аккумулятора («+» – вывод «А», «-» – вывод «В»). После подачи напряжения клапан должен открыться, издав характерный щелчок. Если этого не произошло, то клапан подлежит замене.

6 Замена клапана продувки адсорбера в ВАЗ 2114

Итак, начнем замену клапана адсорбера в ВАЗ 2114. Для начала обесточиваем автомобиль, сняв минусовую клемму с аккумуляторной батареи. Затем отсоединяется штекер от КПА. Чтобы подобраться к клапану, нам необходимо немного освободить хомут входного патрубка, затем снять его с датчика массового расхода воздуха и отвести в сторону. Далее немного отгибаем крепление клапана, чтобы произвести беспрепятственный демонтаж. Отводить крепление в сторону необходимо на расстояние, не превышающее 1 сантиметр.

После всех проделанных операций следует потянуть клапан вверх по пазам. На этом демонтаж клапана адсорбера еще не закончен. Осталось отсоединить подводящие штуцера. Вся проблема в том, что один из них отсоединяет очень просто, а вот со вторым, как правило, возникают трудности. Загвоздка заключается в том, что подводящий штуцер фиксирует специальная защелка. Для её демонтажа требуется поддеть пластмассовые усики, а для этого необходимо утопить фиксатор (при этом штуцер должен быть приподнят немного вверх). Демонтаж завершен, установка производится в обратной последовательности.

7 Заключение

Итак, подведем небольшие итоги. Нам удалось выяснить зачем вообще необходим адсорбер в ВАЗ 2114 и каким образом его можно заменить, не прибегая к помощи специалистов. Данная деталь очень важна для автомобилей, отвечающих стандартам экологичности «Евро 3». Если из автомобиля ВАЗ 2114 убрать адсорбер, то уровень экологичности вашего автомобиля снизится до «Евро 2» или «Евро 1».

Адсорбер ВАЗ 2114: применение и ремонт

Адсорбер, пришедший с английского термин, обозначающий деталь транспортного средства, отвечающую за поглощение продуктов горения жидкими (твердыми) телами в специальной емкости. Адсорбер ВАЗ 2114 (кто-то называет абсорбер) в качестве поглощающего элемента использует активированный уголь, именно им наполнен отечественный образчик.

Адсорбер является комплексным механическим сочленением, продается и ставится на машину, согласно комплекта, из следующих элементов:

• сам адсорбер;
• клапан продувки;
• гравитационный клапан;
• сепаратор паров;
• трубки: паропровода, клапана, адсорбера;
• трубка слива топлива;
• дополнительные шланги.

Принципы работы

Топливу характерно испарятся, а в герметичных емкостях, вроде бака, испарения нагнетают давление. Из бака пары идут в сепаратор, конденсируются и возвращаются назад в бак, излишек паров отправляется в адсорбер, где активный элемент их поглощает.

Если вы хоть раз хранили топливо бензин в канистре, вы видели, как ее раздувает при длительном хранении, если вам не так повезло, то могли видеть как ее «взрывает», обычно на крышке, но на пластиковых канистрах слабейшая точка не определяется крышкой.

Так данный процесс выглядит, когда двигатель заглушен, когда двигатель работает, то система открывает адсорбер клапан (клапан продувки), при открытом клапане пары не доходят до поглотителя, а напрямую выдуваются в впускную трубу, где двигатель их успешно сжигает.

Такой алгоритм предназначен для получения двух преимуществ системы:

1. Увеличение коэффициента экологичности автомобиля, за счет поглощения испарений.
2. Экономия топлива при движении (экономия составляет 1%, но присутствует).

Как мы разобрались пары бензина поглощаются адсорбером, либо выдувают в впускной клапан, который отвечает за смену рабочих режимов и контроль системы. Переключается он во время пуска системы, благодаря контроллеру пуска двигателя, во время зажигания он включает ресивер, сорбент продувается и не поглощенные пары тотчас отправляются в двигатель, экономя каждый миллиграмм испаряемого топлива.

Кроме вышеперечисленных плюсов, система также не допускает запах бензина в салом машины, но минусы (хоть и спорные) у такой системы тоже есть, автомобилисты жалуются, что он:

• занимает место под капотом;
• является виновником нестабильной работы, когда сломан;
• дорогой.

Определяем возможную поломку

Мы разобрались зачем нужен адсорбер, теперь определимся с признаками, свидетельствующими о его поломке. Учитывая качество топлива, на заправках нашей родины, данная деталь загрязняется часто, как и выходит из строя.

Видео:Клапан Адсорбера. Проверяем без приборов.Скачать

Любую неисправность данного механизма легко определить, по очевидным признакам:

• Поломка поглотителя – то что у этого механизма вашего авто возникли проблемы, можно определить услышав шипение во время открывания бака, оно свидетельствует, о накоплении избыточного количества паров бензина.

В баке появляется излишнее давление, когда вы открываете крышку, есть момент, когда площадь контакта с внешней средой маленькая, а давление быстро «сбрасывается» через нее, и бак «шипит», аналогично бутылке с газировкой.

Если проблему не «лечить», бак выстрелит крышкой в какой-то момент, кроме ремонта бака, это сулит серьезными проблемами ответственности (возможно и уголовной), ведь невозможно предсказать куда полетит крышка, скорость которой соизмерима со скоростью пушечного ядра.

• Поломка клапана – о ней напомнит нестабильность работы двигателя на холостых оборотах, машина начнет случайным образом повышать (понижать) собственно обороты и глохнуть.

Адсорбер при поломке часто снимают вовсе, как это сделать рассмотрим ниже, но лишних деталей в машине нет, об этом стоит помнить. Если не хочется удалять и потрошить ЭБУ, можно попробовать исправить все самостоятельно. В комплекте абсорбции слабейшим местом является клапан ваз 2114.

На ваз 2115 было замечено снижение оборотов во время движения, машина захлебывалась и глохла на ходу, после того как машина постояла, проблема временно исчезла.

Перед ремонтом, необходимо удостоверится, что проблема именно тут:

1. Плоской отверткой на крышке мотора открутить фиксатор (будьте осторожны, фиксатор пластиковый, ломать его не стоит), после чего очень бережно снять хомуты.
2. Снимаем деталь и продуваем клапан. Если воздух не проходит, то клапан работоспособен, а поломка в другом месте, если же воздух проходит сквозь клапан, то вы нашли проблему.

Поломка клапана, кроме нестабильных холостых оборотов вскоре «подарит» вам CheckEngine и существенно возросший расход.

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

Бывает так, что поломки нет, осмотрев визуально патрубки, вы можете обнаружить, что все целое и работает, просто один патрубок слетел со своего места, в данном случае, необходимо поставить его на место и затянуть хомут.

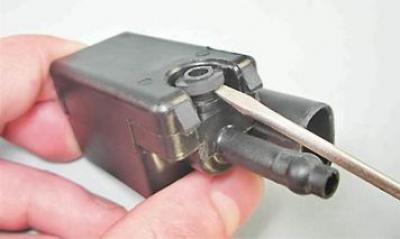

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

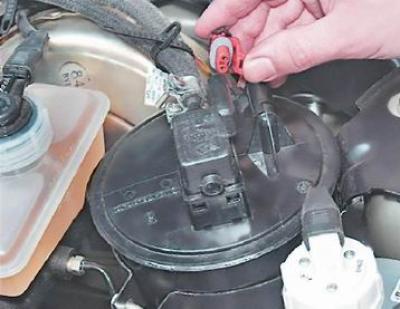

1. Обесточиваем машину, отсоединяем штекер КПА.

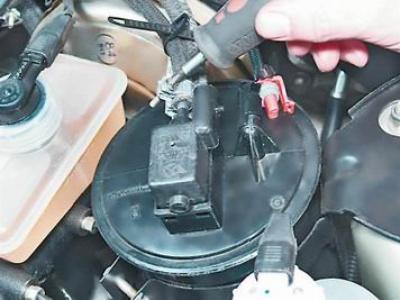

2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.

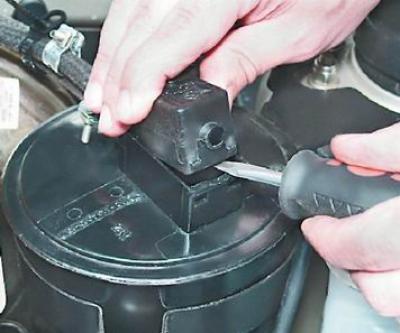

3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют.
Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

• покопаться в ЭБУ (перепрошить);
• герметизировать патрубки, ведущие к нему;
• заменить пробку бака (нужна негерметичная).

1. Адсорбер ваз 2114 важная деталь, удалять его не стоит.
2. Как заменить деталь, определить ее поломку и попытаться отремонтировать вы теперь знаете, потому лучше сделать именно это.
3. Если решили удалять помните, теперь экологичность машины «Евро 1», позже с этим могут возникнуть проблемы.

Полезное видео

Дополнительную информацию об устройстве адсорбера и вариантах его замены вы можете почерпнуть из видео ниже:

Как проверить клапан адсорбера. На наших ВАЗ

Специфическим вопросом является — как проверить работу клапана адсорбера? Это устройство присутствует на множестве новых автомобилей. Оно предназначено для поглощения лишних углеродных газов из бензобака автомобиля. Таким образом, этот механизм предотвращает выделение газов в атмосферу. Использовать устройство данного типа потребовалось после вступления новых ограничивающих стандартов Евро-3 и выше. При исправной работе, у авто низкий уровень в выхлопе загрязняющих газов, а также происходит хоть незначительное, но уменьшение расхода топлива. Однако, как и любое устройство, этот элемент двигателя тоже имеет свойство ломаться. Поломка может произойти, из-за засорения адсорбента внутри поглотителя, а также из-за непосредственного механического воздействия на корпус поглотителя. В любом случае начинаются проблемы при работе двигателя …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала небольшое определение.

Клапан адсорбера – по сути стоит на банке, у которой внутри находится активированный уголь, действительно установлена в бензобаке (или рядом, может в системе питания) и поглощает излишние пары бензина. Эта «банка» поглощает их, конденсирует и отправляет обратно в систему питания. Но для правильной и долгой работы его нужно вентилировать.

А теперь более подробно

Как проверить работоспособность этого устройства? Важным элементом в поглотителе является клапан. Чтобы понять функцию, рассмотрим как работает адсорбер. Когда автомобиль находится на стоянке, в его баке может скапливаться большое количество паров бензина. Некоторая часть паров ловится рекуператором, а оставшаяся часть оседает обратно в бак. Часть, которая была уловлена, отправляется в адсорбер. При заведенном двигателе клапан поглотителя закрывается и прерывает доступ поступления паров, теперь они отправляются в камеру сгорания. Зачем это надо? Когда Вы завели машину, наше устройство не допускает попадания паров в выпускной коллектор, тем самым уменьшая количество вредных веществ в газе.

Как определить проблему в работе?

Самыми распространенными симптомами при неисправной работе, можно выделить:

1) Иногда двигатель на холостых оборотах начинает работать нестабильно;

2) При засорении можно почувствовать небольшое увеличение в расходе топлива;

3) Мотор автомобиля не заводится с первого раз на горячую;

4) Ощутимая потеря тягового усилия на низких оборотах. На более высоких оборотах – менее чувствительна потеря крутящего момента.

Также распространением нарушением в работе, является появление трещин на резиновых заглушках. Через эти трещины (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.

Проблемы есть, а все целое

Имея выше приведенные симптомы, и проверив целостность шлангов, переходим к клапану адсорбера. Как его проверить?

1) Первым делом отключаем клемму минуса от батареи;

2) Снимаем поглотитель (в большинстве случаев он находится с правой стороны двигателя около воздушной системы автомобиля);

3) Теперь отключаем электрическое питание самого клапана;

Видео:Воняет бензином в салоне авто ВАЗ 2115 (Часть 1): проверка клапана адсорбераСкачать

4) Снимаем шланги (на вход и на выход);

5) Затем пытаемся вдуть воздух в систему через клапан (в отверстия для шлангов);

6) Если он рабочий, то при снятом с него питании, он будет заблокирован, т.е. Вам не удастся продуть его;

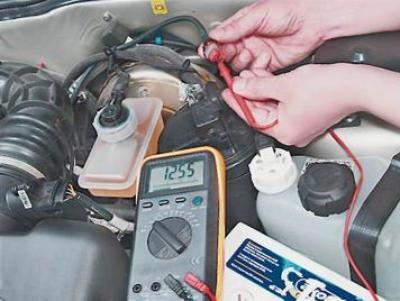

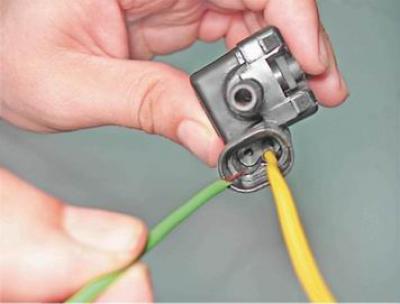

7) Проверяем далее. Подводим два провода от батареи к контактам питания на клапане. При этом Вы должны услышать звук открытия (щелчок);

8 ) При подключенном, к источнику — пытаемся вдуть в него воздух. Должно получиться без проблем, если нет, значит он закрыт;

9) Сбрасываем питание, если он опять закрылся, то он на 100 % рабочий.

Проверив, таким образом, клапан адсорбера, Вы можете определить его работоспособность практически на 100%. Конечно, могут быть нюансы, при которых это будет сложнее, но принцип везде один и тот же. Таким образом, мы детально описали, как проверить это устройство.

Если неисправен, то нужно покупать новый — стоимость около 2000 рублей, так что перед тем, как его сразу менять займитесь проверкой. Если неполадки кроются в работе электронного блока управления, то это уже совершенно другая история и все значительно усложняется.

Сейчас небольшое видео с двигателя ВАЗ.

НА этом буду заканчивать, читайте наш АВТОБЛОГ.

(10 голосов, средний: 4,10 из 5)

Адсорбер ВАЗ 2114: применение и ремонт

Адсорбер, пришедший с английского термин, обозначающий деталь транспортного средства, отвечающую за поглощение продуктов горения жидкими (твердыми) телами в специальной емкости. Адсорбер ВАЗ 2114 (кто-то называет абсорбер) в качестве поглощающего элемента использует активированный уголь, именно им наполнен отечественный образчик.

Адсорбер является комплексным механическим сочленением, продается и ставится на машину, согласно комплекта, из следующих элементов:

• сам адсорбер;
• клапан продувки;
• гравитационный клапан;
• сепаратор паров;
• трубки: паропровода, клапана, адсорбера;
• трубка слива топлива;
• дополнительные шланги.

Принципы работы

Топливу характерно испарятся, а в герметичных емкостях, вроде бака, испарения нагнетают давление. Из бака пары идут в сепаратор, конденсируются и возвращаются назад в бак, излишек паров отправляется в адсорбер, где активный элемент их поглощает.

Если вы хоть раз хранили топливо бензин в канистре, вы видели, как ее раздувает при длительном хранении, если вам не так повезло, то могли видеть как ее «взрывает», обычно на крышке, но на пластиковых канистрах слабейшая точка не определяется крышкой.

Так данный процесс выглядит, когда двигатель заглушен, когда двигатель работает, то система открывает адсорбер клапан (клапан продувки), при открытом клапане пары не доходят до поглотителя, а напрямую выдуваются в впускную трубу, где двигатель их успешно сжигает.

Такой алгоритм предназначен для получения двух преимуществ системы:

1. Увеличение коэффициента экологичности автомобиля, за счет поглощения испарений.
2. Экономия топлива при движении (экономия составляет 1%, но присутствует).

Как мы разобрались пары бензина поглощаются адсорбером, либо выдувают в впускной клапан, который отвечает за смену рабочих режимов и контроль системы. Переключается он во время пуска системы, благодаря контроллеру пуска двигателя, во время зажигания он включает ресивер, сорбент продувается и не поглощенные пары тотчас отправляются в двигатель, экономя каждый миллиграмм испаряемого топлива.

Кроме вышеперечисленных плюсов, система также не допускает запах бензина в салом машины, но минусы (хоть и спорные) у такой системы тоже есть, автомобилисты жалуются, что он:

• занимает место под капотом;
• является виновником нестабильной работы, когда сломан;
• дорогой.

Определяем возможную поломку

Мы разобрались зачем нужен адсорбер, теперь определимся с признаками, свидетельствующими о его поломке. Учитывая качество топлива, на заправках нашей родины, данная деталь загрязняется часто, как и выходит из строя.

Любую неисправность данного механизма легко определить, по очевидным признакам:

• Поломка поглотителя – то что у этого механизма вашего авто возникли проблемы, можно определить услышав шипение во время открывания бака, оно свидетельствует, о накоплении избыточного количества паров бензина.

В баке появляется излишнее давление, когда вы открываете крышку, есть момент, когда площадь контакта с внешней средой маленькая, а давление быстро «сбрасывается» через нее, и бак «шипит», аналогично бутылке с газировкой.

Если проблему не «лечить», бак выстрелит крышкой в какой-то момент, кроме ремонта бака, это сулит серьезными проблемами ответственности (возможно и уголовной), ведь невозможно предсказать куда полетит крышка, скорость которой соизмерима со скоростью пушечного ядра.

• Поломка клапана – о ней напомнит нестабильность работы двигателя на холостых оборотах, машина начнет случайным образом повышать (понижать) собственно обороты и глохнуть.

Адсорбер при поломке часто снимают вовсе, как это сделать рассмотрим ниже, но лишних деталей в машине нет, об этом стоит помнить. Если не хочется удалять и потрошить ЭБУ, можно попробовать исправить все самостоятельно. В комплекте абсорбции слабейшим местом является клапан ваз 2114.

На ваз 2115 было замечено снижение оборотов во время движения, машина захлебывалась и глохла на ходу, после того как машина постояла, проблема временно исчезла.

Перед ремонтом, необходимо удостоверится, что проблема именно тут:

1. Плоской отверткой на крышке мотора открутить фиксатор (будьте осторожны, фиксатор пластиковый, ломать его не стоит), после чего очень бережно снять хомуты.
2. Снимаем деталь и продуваем клапан. Если воздух не проходит, то клапан работоспособен, а поломка в другом месте, если же воздух проходит сквозь клапан, то вы нашли проблему.

Поломка клапана, кроме нестабильных холостых оборотов вскоре «подарит» вам CheckEngine и существенно возросший расход.

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

Бывает так, что поломки нет, осмотрев визуально патрубки, вы можете обнаружить, что все целое и работает, просто один патрубок слетел со своего места, в данном случае, необходимо поставить его на место и затянуть хомут.

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

1. Обесточиваем машину, отсоединяем штекер КПА.
2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.
3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Видео:Адсорбер. Зачем нужен, как работает, как проверить.Скачать

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют.
Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

• покопаться в ЭБУ (перепрошить);
• герметизировать патрубки, ведущие к нему;
• заменить пробку бака (нужна негерметичная).

1. Адсорбер ваз 2114 важная деталь, удалять его не стоит.
2. Как заменить деталь, определить ее поломку и попытаться отремонтировать вы теперь знаете, потому лучше сделать именно это.
3. Если решили удалять помните, теперь экологичность машины «Евро 1», позже с этим могут возникнуть проблемы.

Полезное видео

Дополнительную информацию об устройстве адсорбера и вариантах его замены вы можете почерпнуть из видео ниже:

Как проверить абсорбер ваз 2114

Давно мне не давал покоя этот адсорбер, не изза того что мешался или портил эстетический вид. А банально он пришел в негодность, покупать новый по мне так это выкинутые деньги, тем более было избыточное давление в баке что говорит о проблеме в системе циркуляции паров бензина. Замена сепаратора и клапанов не привело к удовлетворительному эффекту, хотя стало чуть лучше. Зимой запаха совсем нет, только при открытие топливно заливной крышки происходил пшик. В теплое время года давление увеличивается и появляется уже запах бензина в салоне. Есть способ как можно просто решить эту проблему; просверлить в крышке отверстие для стравливания воздуха или не закручивать ее до конца. Но это все для ленивых, а я пошел другим путем. Давайте разберемся для начала как устроена заводская топливная схема

На схеме видно как из бака выходит шланг к сепаратору (9) от него уже к предохранительному клапану (8) и гравитационному клапану (7). Дальше через трубку трасса следует к двухходовому клапану (5) и адсорберу (4). Причина запаха бензина как раз в неисправности системы 9,8,7. Замена последних не всегда приводит к улучшению ситуации. Теперь мы знаем если отсоединить адсорбер то проблема с запахом не уйдет, для этого нам надо переделать и кольцо клапанов вокруг сепаратора. После переделки система у меня будет выглядеть вот так

На мой взгляд это намного правильней чем просто отключить адсорбер и на шланг прицепить топленный фильтр от карбюраторной топливной системы.

Теперь к делу, последнее фото на память ( когда начинал работы светило солнышко, но это уже не важно)

Снятие и проверка

2. Освободив фиксатор, отсоединяем колодку жгута проводов от клапана продувки адсорбера.

3. Подсоединяем «минусовой» щуп вольтметра к «массе» (к кузову автомобиля).

4. Включив зажигание, вольтметром измеряем напряжение питания на выводе А колодки жгута проводов (обозначения выводов нанесены на колодке).

Замечание: Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку, или оно меньше 12 В, то разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

5. Крестовой отверткой ослабляем затяжку хомута крепления шланга к клапану продувки адсорбера и снимаем шланг с патрубка клапана.

Совет: Если шланг на патрубке посажен плотно, и велика вероятность обломить патрубок, то можно снять клапан с адсорбера, и, вращая клапан, снять с него шланг.

6. Поддев отверткой, снимаем клапан с адсорбера.

7. Подаем на выводы клапана напряжение 12 В от аккумуляторной батареи («+» к выводу А, «-» к выводу В).

Замечание: При подаче напряжения на выводы клапан должен открыться с характерным щелчком. Неисправный клапан необходимо заменить.

Установка

Если на новом клапане нет уплотнительного кольца, снимаем его со старого клапана.

Замечание: Поврежденное уплотнительное кольцо следует заменить.

Устанавливаем клапан в последовательности, обратной снятию.

В бензобаке любого автомобиля всегда присутствуют испарения, образующиеся из-за понижения атмосферного давления или нагрева горючего. Чтобы не допустить утечку топливных паров в атмосферу, на «Калине» устанавливается специальная система улавливания паров бензина (СУПБ). Благодаря ей, испарения, задерживаемые адсорбером (по сути, это активированный уголь), поступают во впускной коллектор и сгорают в цилиндрах двигателя. Чтобы регулировать количество бензиновых паров, идущих из адсорбера в коллектор, используется специальный электромагнитный клапан.

Зачем нужна система улавливания паров бензина

Инжекторые машины (в т. ч. «Калина»), чей класс в экологическом плане относится к Евро-3, должны в обязательном порядке оснащаться СУПБ. Это не дает парам топлива попадать в атмосферу, загрязняя ее. Помимо этого, система гарантирует более стабильную работу силовой установки и обеспечивает экономию бензина. О том, как проверить клапан адсорбера, входящего в СУПБ, и как он функционирует, речь пойдет далее.

Принцип работы

Сам адсорбер позволяет скапливаться испарениям горючего в особом месте – сепараторе. В итоге бензин превращается в конденсат и поступает обратно в бак. Испарения, не прошедшие обработку, идут сквозь удвоенные клапаны системы, один из которых не дает топливу вылиться наружу при аварийной ситуации (например, перевороте), а второй «занимается» регулировкой давления в баке. Клапан продувки адсорбера размещается под капотом, а сам адсорбер находится на баке. КПА обеспечивает нормальную работу всей системы: вентилирует ее и удаляет конденсат.

Конструкция и работа клапана продувки адсорбера

КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:

• пластмассового корпуса;
• клапана с пружинкой;
• обмотки;
• металлического сердечника;
• разъема.

Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.

Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

• зажигание сигнала CHECK на панели приборов;
• определение ошибки РО441 в ходе тестирования;
• повышенный расход бензина;
• неустойчивая работа силового агрегата при движении;
• нестабильный холостой ход;
• увеличение содержания СО2;
• шипящий звук при отворачивании крышки бака (появилось разрежение);
• появление запаха топлива в салоне.

Проверка клапана на месте

Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:

Видео:подсос через клапан обсорбера плохой запуск двигателя.Скачать

• отсоедините от КПА электрический разъем, отжав фиксатор колодки;
• с помощью мультиметра проверьте наличие напряжения, прикоснувшись минусовым (черным) щупом прибора к массе, а красным – к «А» (буква на разъеме колодки);
• включите зажигание: мультиметр должен показывать бортовое напряжение автомобиля. Если это не так, проверьте электропроводку.

Как снять клапан продувки

Снимите минусовую клемму с аккумуляторной батареи. Если будет мешать ДМРВ (датчик массового расхода воздуха), снимите с него входной патрубок. Затем отогните крепление клапана и потяните его вверх. Теперь нужно отсоединить пару штуцеров. Первый снимается свободно, чтобы вытащить второй, нажмите на фиксатор и подденьте усики, например, тонкой отверткой.

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.
