Почему не работает аварийка на ваз 2114

Отзыв владельца Лада 21093 — своими руками. В один прекрасный день я совершенно случайно обнаружил, что не работает аварийка. Если что-то на ВАЗе не работает, это нормально :). Стал разбираться, и понял, что на кнопку аварийки плюс приходит, но какой-то этот плюс слабенький. Плюс идёт от монтажного блока через предохранитель F2. Далее прямым…

Почему не работает аварийка на ваз 2114

Аварийка и ЧЯ 2114-3722010-10. Ремонт.

В один прекрасный день я совершенно случайно обнаружил, что не работает аварийка.
Если что-то на ВАЗе не работает, это нормально :).
Стал разбираться, и понял, что на кнопку аварийки плюс приходит, но какой-то этот плюс слабенький.
Плюс идёт от монтажного блока через предохранитель F2. Далее прямым проводом через разъём X2 — 5 на контакт 1 кнопки аварийки.
И он должен быть там всегда. См. фото ниже.

Дальнейшие поиски показали, что к предохранителю плюс подходит. А вот уже от предохранителя — увы. Еле тлеет диод контрольки.
Но, если вытащить из колодки X2 — 5 провод и подать на него плюс — всё шикарно работает.
Стало ясно, что потеря идёт от предохранителя к колодке X2 — 5, а значит по уму надо снимать и смотреть монтажный блок (ЧЯ).
Хотя внутренний голос очень настойчиво просил забить на это и подключить плюс от прикуривателя.

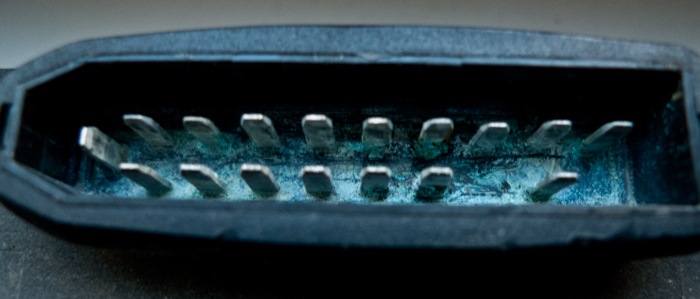

Но, т.к. я увидел в наружнем разъёме окислы, решил снять ЧЯ. Дабы изучить внутренности.
Это уже малость почищенный разъём (фото ниже).

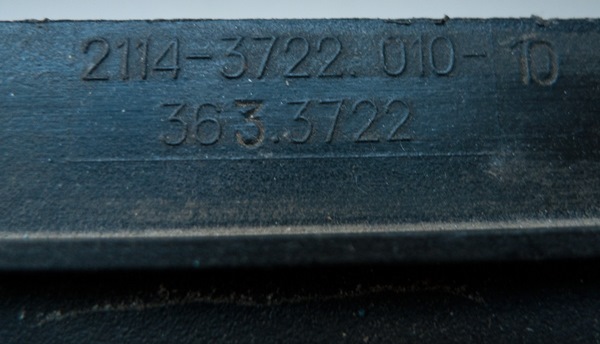

Монтажный блок у меня 2114-3722010-10 (361.3722) без реле включения вентилятора, с одной платой. Стоял на машине с завода.

Снял. Хотя колодки было сдёргивать сложно. Помогли пассатижи.
Принёс домой.
Вытащил все реле и предохранители.
Выкрутил скрепляющие саморезы.
Снял крышку.
Увидел, что всё в хорошем состоянии.

Попробовал посмотреть, что с другой стороны платы. Ибо состояние ничего, а контакта ножки предохранителя F2 с штырём колодки X2-5 — нет.
Стал потихоньку разнимать плату и ту часть, в которую втыкаются предохранители и реле.

Но, не томя ожиданиями, скажу — что я не смог вытащить плату.
Дело в том, что чтобы вытащить плату — надо утопить штырьки вот этого разъёма (на фото ниже, где красная стрелка).
На заводе эти штырьки чем-то залиты типа герметика.
У меня то ли от времени, то ли герметик попался такой — эта «заливка» по прочности как корпус ЧЯ. Я не смог проковырять канавки возле оснований штырьков. Пробовал часовой отвёрткой, скальпелем — пофигу. Монолит.

Ну а так как несколько штырьков у оснований подгнили — то выдавить их внутрь деревянной оправкой было не реально и из-за того, что их можно было погнуть и обломать и из-за прочности заливки -герметика.

Прозвон мультиметром показал, что нет контакта между точками 2 и 3 (см. фото ниже).
Т.е. старая «родная» перемычка — не работала.
От точки 1 до 2 — контакт был.
От точки 3 до 4 — контакт был.
В итоге было принято решение припаять провод сверху от 2 до 3.
Что и было сделано (как мог …).

Т.е. от ножки предохранителя F2 (1) дорожка идёт к цифре (2).
От (2) до (3) стоит новая перемычка. Старая перемычка находится с противоположной стороны платы к которой не получилось добраться.
От (3) дорожка идёт к (4).
(4) — это вывод Х2-5.

Собрал. Поставил. Включил. Работает.

А вот ВАЗу хочется сказать огромное спасибо за:
1) само расположение ЧЯ;
2) за удобство его разборки (почему нельзя было сделать что-то типа герметичного резьбового разъёма?);
3) за то, что купить такой уже нельзя (не смотря на огромное количество выпущенных машин);
4) за огромную кучу модификаций блоков и отсутствие толковой информации по ним.
PS.

Какой блок купить для простой замены вытащил старый — вставил новый?
Хочу взять в запас.
Я так понял — надо брать чтобы начинался на 2114 — 3722010 и заканчивался на кратное 10ти?
Блоки 2114 после тире 08,18 и т.д. — это типа переходные, двухплатовые с рядом предохранителей снизу.
«172» блоки — у них разём сбоку — боюсь будет хорошо заливать.
Что за блоки 2114 — 3722020
2115 пока не рассматриваю. Такой ещё успею купить.

Не работают поворотники и аварийка ВАЗ 2114: что делать?

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

  • мелкой шкуркой;
  • керосином;
  • очищенным бензином;
  • ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

  1. Поворотники не включаются.
  2. Поворотники не выключаются.
  3. Поворотники не моргают.
  4. Поворотники горят с минимальной яркостью.

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

  • перегорел предохранитель;
  • сломались кнопки включения;
  • окислились контакты;
  • произошел обрыв в проводке;
  • вышло из строя реле;
  • перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Читайте также  Кожаные чехлы на ваз 2109

Полезное видео

Дополнительную интересную информацию вы сможете получить из видео ниже:

Что делать, если не работают поворотники и аварийка на ВАЗ-2114

Аварийка в ВАЗ 2114-й модели включена в ту же электрическую цепь, что и поворотники. Это и не удивительно, ведь речь идет лишь о различных режимах функционирования одних и тех же фонарей. Следить за исправностью данных приборов обязан владелец автомобиля, и их отказ может стать причиной создания опасной ситуации на дороге. Виновнику же грозит вполне серьезное наказание, а потому к ремонту стоит приступить немедленно. Что делать, если поворотники и аварийка ВАЗ-2114 не желают работать, расскажем в настоящей статье.

  1. Возможные причины неисправности
  2. Диагностика своими силами
  3. Как проверить
  4. Кнопка аварийной сигнализации
  5. Рекомендации по ремонту аварийки и поворотников

Возможные причины неисправности

Первое, что следует заподозрить, когда и аварийка, и поворотники перестают включаться – это предохранитель. Его перегорание – самая распространенная проблема. Располагается он в монтажном блоке спрятанном в подкапотном пространстве. Номер устройства – F2, а номинал – 10 ампер.

Здесь же поставлено и реле, выполняющее функцию прерывателя. Неисправность данного электромагнитного устройства аналогично может послужить причиной, рассматриваемой в настоящей статье поломки. Обозначается оно как К2.

Если не работает один поворотник, а остальные и аварийка в порядке, то, скорее всего, сгорела лампа, установленная в фонаре. Когда же отказывают все, а предохранитель и реле исправны, то имеется обрыв в цепи.

Кабели могут также стать причиной неправильной работы сигналов. Проблема возникает, если они замыкаются. Здесь активация поворотников может зажигать аварийку и т. д. Проверка шлейфа – занятие несложное, но довольно хлопотное. Для работы нужен мультиметр.

И последнее, на что стоит обратить внимание:

  • переключатель, установленный под рулем;
  • кнопка аварийки.

Они, как и все прочее, рано или поздно ломаются.

На первых машинах ВАЗ-2114 очень часто происходит повреждение проводки. Проблема в том, что кабели в них располагаются неудачно и могут со временем перетираться.

Диагностика своими силами

В ситуации когда аварийка и (или) поворотники не работают, желательно сразу приступить к устранению неисправности. Проверка всех возможных причин выполняется достаточно просто, а потому ничто не мешает сделать все самостоятельно. В этом вам поможет точное определение симптомов. Давайте рассмотрим часто встречаемые.

Поворотник не срабатывает, но световые приборы действуют. Все это совершенно очевидно указывает на неисправность реле. Причем сразу становится понятно – проблема образовалась из-за отказа ее электромагнитной составляющей. Скорее всего, произошло замыкание, приведшее к обездвиживанию якоря.

Следующий вариант – поворотники на ВАЗ-2114 вполне себе работают, но либо мигают очень медленно или же, напротив, с излишне большой скоростью. И данный признак говорит о ненадлежащем функционировании реле, однако первопричиной, скорее всего, являются лампы. Если вы их недавно меняли, то смотрите на них. Вероятнее всего, номинал не соответствует требуемому.

Передвижение рычага ничего не дает. Здесь не только собственно поворотники (аварийка) не хотят работать, но иногда перестает светиться и отвечающая за них индикация приборной панели. Дополнительный симптом – отсутствие щелчков, свидетельствующих о включении рассматриваемой функции. Здесь причин несколько:

  • поломка элемента управления;
  • обрыв в цепи;
  • выход из строя предохранителя.

Как проверить

В первую очередь посмотрите, продолжает ли работать индикация, установленная на приборной панели. Если она также не включается, то лезьте в монтажный блок – вероятно, сгорел предохранитель.

Когда контроль функционирует, а защитное устройство в порядке, то активируйте аварийку ВАЗ и посмотрите, насколько хорошо светятся лампы в фонарях. Причем сделать это необходимо и спереди, и позади. Их чрезмерная тусклость указывает на неправильный номинал или плохой контакт массы.

Когда поворотник не работает, то стоит посмотреть на реле. Убедитесь, что на его выводы поступает ток. Действуйте так:

  • снимите корпус электромагнитного устройства;
  • к его плюсовому контакту подключите один щуп тестера;
  • второй зонд поставьте на массу.

Вместо измерительного прибора допустимо брать лампочку с припаянными к ней проводами.

Зажигание активировать вовсе не обязательно. Если электричества нет, то, скорее всего:

  • поломалась кнопка, запускающая аварийку;
  • произошел разрыв в цепи;
  • сгорел предохранитель, отвечающий за поворотник;
  • где-то пропадает контакт.

Когда же ток поступает, о чем свидетельствует светящаяся лампа либо показания тестера, то необходимо замкнуть напрямую контакты реле. Если все остальные элементы схемы работают, то поворотник обязан загореться. Отсутствие положительного результата свидетельствует о выходе из строя именно упомянутого устройства.

Кнопка аварийной сигнализации

Иногда описанные манипуляции так и не заставляют аварийку функционировать. В этой ситуации следует сделать однозначный вывод – на вашем ВАЗ-2114 поломалась именно кнопка, ее включающая. Собственно сам механизм почти никогда не отказывает, но вот припаянные к нему провода нередко отрываются.

Если сигнал при прямом замыкании жилок в аварийном режиме и действует так, как надо, то на предохранитель и реле грешить не стоит. Займитесь кнопкой, осмотрите ее контакты и проверьте, надежно ли к ним крепится шлейф.

Сначала прозвоните плюсовой провод. Делайте это при включенных аварийке и зажигании. Когда наличие положительного заряда тестер не подтверждает, то настает черед проверки кабелей, присоединенных к кнопке на участке между ней и приборной панелью.

Присутствие тока на плюсе дает возможность замкнуть выводы управляющего элемента напрямую (не забудьте включить зажигание). После этого попробуйте вновь активировать поворотники. Их работоспособность указывает на выход из строя самой кнопки – ремонту она не подлежит, просто поставьте новую. Если питания вообще нет, то ищите проблему в реле или проводах, тянущихся от монтажного блока к кнопке.

Рекомендации по ремонту аварийки и поворотников

Устранение любой поломки из описанных выше не требует обращения в автосервис – вы все сделаете самостоятельно.

При перегорании предохранителя его заменяют на исправный. Если такового не оказалось, то поставьте временный «жучок» из нескольких медных жилок. Неисправное реле также вытаскивается и на его место ставится новое.

Обратите внимание, проблемы с защитным и электромагнитным устройством часто возникают из-за замыкания. По этой причине перед тем, как выполнить их замену, необходимо осмотреть все кабели. Ускорит ремонт в этом случае тестер. Обнаружив пробой, ликвидируйте его, восстановив целостность проводов и их изоляции.

Заменяя кабели в цепи аварийки и поворотников, следите, чтобы они не ложились на движущиеся элементы кузова. Дополнительно в этих местах целесообразно использовать термотрубки – это существенно повысит надежность.

Если поворотник не работает из-за лампочки, то ее придется менять. Разберите фонарь, предварительно сняв минусовую клемму с аккумуляторной батареи. Вытащите перегоревший элемент и установите на его место исправный. Проверьте работоспособность.

Когда не функционируют исключительно поворотники, то обязательно осмотрите запускающий их переключатель. Его диагностика производится таким же образом, как и кнопки аварийки. Неисправный управляющий узел заменяется на новый. Если проблема лишь в окислившихся контактах, то проведите их чистку. Используйте наждак нулевку.

Читайте также  Установка евро панели ваз 2110

Для профилактики непременно осмотрите все колодки, имеющиеся в электрической сети поворотников ВАЗ. Это позволит своевременно обнаружить ослабевшие провода, места слабого прилегания разъемов или истирания изоляции. При необходимости выполните текущий ремонт.

Почему не работает аварийка на ваз 2114

Всем привет у меня тже такая же фигня. Посмотрел предохраниели всё норально.Само питание не идёт на кнопку.

короче смотри если ещё не разобрался, у меня всё вылилось в замену всего блока предохранителей, или как он там называется, сгнили все дорожки, цена вопроса 1500 , подошло от 15-ки.

Ребята, выручайте.ВАЗ 21099, не работает аварийка. Поворотники работают как надо, монтажный блок смотрел, все дорожки целые, преды все целые, релюха на поворотники и аварийку новая, кнопка аварийки новая. На штекер под кнопку аварийки напряжение 12.4 В(напряжения нет только на 2 или 3 разъемах, но там его, по ходу, быть и не должно). Я уже голову сломал в попытке докопаться до истины.И проблема ещё одна, прикуриатель. На контактах напряжение 12.8 В, но стоит утопить прикуриватель в гнезде, показывает 0 В. И соответственно, не нагревается.П.С. кто может помочь, буду благодарен, если в лс напишите..).Не работает аварийка ваз 2114.

Похожие статьи

18 comments on “ Не работает аварийка ваз 2114. Не работает аварийка ”

Гугл в помощь, но релюху попробуй другую, у меня на 2110 такое было, хотя может в блоке контакта нет на реле, а то что идет напряжение это не факт

Провода тогда,наверно,если все у тебя в порядке!

Ирина, не факт, но возможно, может минуса нет

Поворотные огни должны быть в рабочем состоянии в любом авто. Этот тип оптики позволяет узнать другим участникам дорожного движения о ваших намерениях при совершении маневров, поэтому работоспособность поворотов во многом влияет на безопасность. Что делать, если не работают поворотники и аварийка ВАЗ 2114, как определить проблему и заменить лампы? Об этом читайте ниже.

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

  1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
  2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
  3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
  4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
  5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
  6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
  7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

  1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования.
    Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
  2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
  4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи.
    Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
  5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

  1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
  2. Затем освобождается наконечник пружинка.
  3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
  4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
  5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
  6. Выведите из места установки заднюю часть устройства.
  7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
  8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Видео «Габариты в поворотники своими руками»

Если вы хотите сделать, чтобы габаритный свет горел в поворотах автомобиля, то вам поможет в реализации этой идеи ролик с подробным руководством по выполнению данной задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

Читайте также  Предохранитель на вентилятор радиатора ваз 2114

Почему не работает аварийка на ваз 2114

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • Семейство «Самара»
  • 1
  • 2
  • >

Значит по порядку.

Вариант 1.
Включаю питание (положение I) :
Панель еле горит, цифровые индикаторы не горят вообще.
В утробе торпеды что-то щелкает (как будто реле переключается).
Аварийка работает.
Габариты работают.
Ближний/дальний работают.
Задний дворник работает.
Передние дворники НЕ РАБОТАЮТ и напряжение становится еще меньше.
Поворотники НЕ РАБОТАЮТ и напряжение становится еще меньше.
При включении задней передачи (и габарита) напряжение становится еще меньше.
Печка просто не работает.
ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ.

Вариант 2.
Включаю питание (положение I) :
Панель еле горит, цифровые индикаторы РАБОТАЮТ.
Напряжение бортовой сети около 8 вольт. .
Аварийка работает.
Габариты работают.
Ближний/дальний работают.
Задний дворник работает.
Передние дворники НЕ РАБОТАЮТ и напряжение становится еще меньше.
Поворотники НЕ РАБОТАЮТ и напряжение становится еще меньше.
При включении задней передачи (и габарита) напряжение становится еще меньше.
Печка работает.
ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ.

Иногда после включения печки все приходит в норму, напряжение, поворотники и прочее. Как будто от вибрации печки что-то приходит в контакт.

Также иногда, после того как все приходит в норму и двигатель заводится, если включить поворотники, передние дворники или заднюю передачу, напряжение опять пропадает и движок глохнет.

Напряжение на аккумуляторе всегда около 13 вольт (норма).

Если у кого какие идеи есть, подскажите где искать ?

Мля, точно такая же херь у друга.
Ну у нас пара-тройка предположений появилось:
1) где-то масса потерялась
2) где-то что-то замыкает
3) попала вода в монтажный блок

все выходные с ним мудились, так ничего и не получилось
релюшка под панелью щелкает, а стартер не крутит
а сегодня он говорит, что аккум совсем сдох и даже панель приборов не загорается

Помогите, кто в электрике юзает. Где что смотреть и как вылечить.

Точно. Похоже очень.

У меня пока признаков разрядки аккум. нет, что тоже странно.

1. Массы все которые из салона видны протянул. Массу с аккум на кузов тоже. Может где-то еще есть ? Кто-б подсказал «карту расположения масс» ?
2. Тогда были-бы видны следы замыкания и запах характреный. У меня этого не обнаруживается. По крайней мере под торпедой.
3. Думается в этом случае закоротило-бы все конкретно, с искрами.

На своем варианте сейчас рассматриваю такие :
1. Поскольку после аккум ток есть, значит он не попадает в бортовую сеть. Также он не попадает на комп и панель. Выводы ? Какое-то реле парит мозги. Надо выяснить какое.
2. Удивляет ситуация : аварийка работает нормально и сеть не вырубает, а поворотники вырубают намертво !

Пусть приятель попробует сначала включать печку на 3 позицию, а потом питание. У меня иногда проходит такой вариант. Как будто где-то проскакивает искра от нагрузки и контакт восстанавливается. Также от вибрации печки.

Не машина короче, а шайтан какой-то .

Chud, пасиб, поробую, только там ведь в запаяном виде все, контакты если только проверить.
На счет блока подрулевых переключателей есть мыли какие ? Там разводка проводов пожет перетереться и на рулевой вал например коротить ?

13 в.
При глюках приборная панель либо вообще не работает (1 тип глюка), а когда работает (2 тип) показывает

8 в. На АКБ в это время, т.е. во время наблюдения глюка те-же 13 в.

2 toxin
А искрения или чего-то подобного не было ? Разрядка АКБ ясно дает понять что ток на кузов уходит.
У меня-то как раз и странно что разряда нет, как будто ток до бортового компа и панели не доходит.

2 VN
А что с ним может быть, с реле ? Или с колодкой ? Просто неконтакт или какая-то электронная начинка выходит из строя ?
Эта ситуация у меня возникла на пустом месте. Просто, раз, и появился такой глюк !

2 Chud
Измерял на клеммах АКБ, напряжение

13 в.
При глюках приборная панель либо вообще не работает (1 тип глюка), а когда работает (2 тип) показывает

8 в. На АКБ в это время, т.е. во время наблюдения глюка те-же 13 в.

Напряжение на аккумуляторе всегда около 13 вольт (норма).

2 Chud, Yustas02
Вроде технологию проверки понял. Буду пробовать.
Пока план такой :
1. Проверить на мощного потребителя тока. Хотя вариант маловероятный, разряда АКБ вроде не наблюдается. А ведь в случае потребителя он должен быть ?
2. Проверить главное реле. . Кстати где оно находится подскажите .
3. Проверить разгрузочное реле.
4. Проверить подрулевые переключатели.
5. Проверять методом вынимания/вставки предохранителей.

Мдааа, на час работы . Но деваться некуда .

ВСЕМ ОГРОМНЫЙ ПАСИБ !
Буду проверять.

Еще момент вспомнил !
Неделю назад устанавливали (в сервисе) растяжки переднюю верхнюю и нижнюю и стабилизатор передний от ВАЗ 2110. Вот и интересно, вдруг массу какую или провод задели ? Буду изучать подходы к их креплениям.

ВАЗ 2114.
Вариант 1.
Включаю питание (положение I) :
Панель еле горит, цифровые индикаторы не горят вообще.
В утробе торпеды что-то щелкает (как будто реле переключается).

Панель и цифровые индикаторы питаются через разгрузочное реле, на него приходит питающее напряжение и уходит на потребителей, включается от замка зажигания. Оно может либо включаться либо нет. Просадка напряжения может быть либо через плохой контакт на приходящем проводе от ЧЯ, либо на колодке реле, либо на выходящем проводе, выходящий провод идет на ЧЯ, там может быть тоже плохой контакт. СМОТРИ СХЕМУ.

Аварийка работает.
Габариты работают.
Ближний/дальний работают.
Задний дворник работает.

Аврийка и габариты питаются отдельными цепями, не имеющими отношения к зажиганию. Ближний/дальний включается через реле, включение реле происходит непосредственно от 15 контакта замка, значит замок зажигания работает. Вот на подключение задних дворников схемы не нашел. СМОТРИ СХЕМУ.

Передние дворники НЕ РАБОТАЮТ и напряжение становится еще меньше.
Поворотники НЕ РАБОТАЮТ и напряжение становится еще меньше.
При включении задней передачи (и габарита) напряжение становится еще меньше.
Печка просто не работает.
ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ.

Все эти потребители питаются через разгрузочное реле, можно еще добавить, при плохом контатке в разъеме происходит разогрев и оплавление пластмассы, контакт еще более уходшется.

Вариант 2. отличается от первого, тем что контакт несколько восстановился, достаточно для включения приборки и реле печки.
Далее напряжение падает.
ЧТО с реле. Подгорели контаткы у меня на старничке есть фотки нагара на контатках реле. Про подгорание и оплавление силовых контакт разъемов и реле уже писал выше. Электронная начинка здесь не работает, т.е. кроме как в приборке ее здесь нет. Ну наверняка не на пустом месте, автомобиль то эксплуатировался, значит износ какойто был, опять же вибрация передается на разъемы.

Включаешь зажигание, напряжение в салоне падает. Снимаешь медленно плюсовую клемму с КАБ и медленно одеваешь обратно. Если посыпются искры, то есть мощный потребитель тока. Если искр не будет, то обрыв силовых цепей.

Александр Молоков/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с отечественным и зарубежным автопромом. Уверен вы найдете для себя немало полезной информации. С уважением, Александр Молоков.

Понравилась статья? Поделиться с друзьями:
Volog-damaz.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
