Мотор редуктор стеклоподъемника ваз 2110 технические характеристики

Мотор редуктор стеклоподъемника ваз 2110 технические характеристики Технический форум по робототехнике. Моторедукторы стеклоподъемников — параметры Моторедукторы стеклоподъемников —

Мотор редуктор стеклоподъемника ваз 2110 технические характеристики

Мотор редуктор стеклоподъемника ваз 2110 технические характеристики

Технический форум по робототехнике.

Моторедукторы стеклоподъемников — параметры

Моторедукторы стеклоподъемников — параметры

Digit » 24 мар 2008, 16:09

Предлагаю в этой теме собрать всю имеющуюся справочную информацию по моторедукторам автомобильных стеклоподъемников. В дальнейшем оформлю все и перенесу в wiki.

В процессе поисков моторедукторов насобирал следующее.
Во-первых, по моторедукторам с движками российского производства очень бедненькая информация по параметрам. Табличка ниже.
Во-вторых, в ВАЗовских моторедукторах используют еще и японские движки от Mabuchi. По этому движку есть более подробная инфа с графиками и т.п.

Параметры стеклоподъемника с движком от Mabuchi:
Вес около 520 грамм.
По моменту на валу и току надо смотреть график:

Вот, собственно, и все. Рад буду дополнениям по движкам из списка или материалам по другим моторедукторам стеклоподъемников. Особенно порадуют графики параметров и чертежи моторедукторов КЗАЕ (таблица вверху).
И еще вопрос — моторедукторы Mabuchi реально жрут такой ток? (По графику выходит порядка 6А на моменте 3 Н*м).

Реклама

Re: Моторедукторы стеклоподъемников — параметры

avr123.nm.ru » 24 мар 2008, 17:01

Re: Моторедукторы стеклоподъемников — параметры

Digit » 24 мар 2008, 17:44

Re: Моторедукторы стеклоподъемников — параметры

Duhas » 24 мар 2008, 18:13

Re: Моторедукторы стеклоподъемников — параметры

Digit » 24 мар 2008, 18:26

Задача не отправить в топку моторедукторы стеклоподъемников, а собрать о большинстве из них максимум достоверной информации ! Какие данные есть о стеклоподъемниках?
Приведенный график — это параметры только одного моторедуктора, причем мотор Mabuchi. По российским моторедукторам можете данные привести?

А по шуруповертам у Вас есть КПД? Если есть — сделайте подборку. Только рады будем.

Реклама

Re: Моторедукторы стеклоподъемников — параметры

Duhas » 24 мар 2008, 18:45

Re: Моторедукторы стеклоподъемников — параметры

avr123.nm.ru » 24 мар 2008, 20:02

Вот большой каталог Автомобильных Электродвигателей
http://avtocom.com/catalog/group/3730.htm

КПД очень низкий из-за червяка очевидно.

==============
Вот мотор-редуктор стеклочистителя ВАЗ-2108.-2109.АЗЛК-2141, ИЖ-2126, ГАЗ-3102.

номинальное напряжение 12 В;
номинальная мощность 10 на валу редуктора Вт;
потребляемый ток 3,5 А; номинальная частота вращения: 35 на валу редуктора об/мин;

направление вращения: Правое; режим работы: Продолжи тельный; масса 2,0 кг.

Его КПД 10 * 100 / (3.5 * 12) = 24 %
=======

Re: Моторедукторы стеклоподъемников — параметры

Duhas » 24 мар 2008, 21:04

червяк 0.7 внесет. 0.24/0.7=0.38 ну еще подшипники.. две пары даже 0.38/0.9^2=0.46 . вот вам кпд двигателя .

мне кажется в топку. лучше найти де купить дешевле что нить нормальное.. имхо .. сорри за офф

Re: Моторедукторы стеклоподъемников — параметры

Digit » 25 мар 2008, 14:29

Табличку в первом посте вставил картинкой.

AVR123, спасибо за ссылку — там список полнее, чем я находил.
171.3730 у меня в табличке есть. В идеале хотелось бы графики по моторам, как у японца. Потому как не понятно, 3.5А — это при каком моменте на валу, какой ток и момент при застопоренном роторе и прочие вопросы.

Duhas, мне кажется, что электроотвертки всякие, по крайней мере покупаемые на разбор за разумные деньги, не будут иметь КПД выше. Но т.к. реальных цифр по отверткам ни у кого нет, то разговоры о том лучше они или хуже — просто слова

Re: Моторедукторы стеклоподъемников — параметры

Duhas » 25 мар 2008, 15:09

Re: Моторедукторы стеклоподъемников — параметры

avr123.nm.ru » 25 мар 2008, 17:19

Момент вычисляется делением номинальной мощности на обороты в рад в сек

Re: Моторедукторы стеклоподъемников — параметры

Duhas » 25 мар 2008, 19:14

Re: Моторедукторы стеклоподъемников — параметры

CiSi » 27 июн 2010, 16:41

Re: Моторедукторы стеклоподъемников — параметры

=DeaD= » 27 июн 2010, 16:57

Re: Моторедукторы стеклоподъемников — параметры

CiSi » 27 июн 2010, 17:10

Купить
Перезвоните мне
Условия оплаты и доставки

Описание

Курьерская доставка

— Доставка по России транспортными компаниями «ПЭК», «Деловые линии», «КИТ», «СДЭК», «ЖелДорЭкспедиция и другие

— Доставка курьером по Москве и Подмосковью собственной службой доставки

Самовывоз из магазина

Вы можете самостоятельно забрать товары по следующим адресам:

— г. Люберцы, Новорязанское шоссе, д.3 Круглосуточно

— г. Железнодорожный, 14-й км. Носовихинского шоссе, д. Пестово д.1А с 09:00 до 20:00

—Доставка без предоплаты наложенным платежом!

  • Напряжение: 12V
  • Мощность: 30 Вт
  • Применяемость: легковые а/м
  • Комплектация: с редуктором, левый

Производство: БелАвтоКомплект

Гарантия: 6 месяцев

Этот товар имеет официальные награды:

Подробное описание

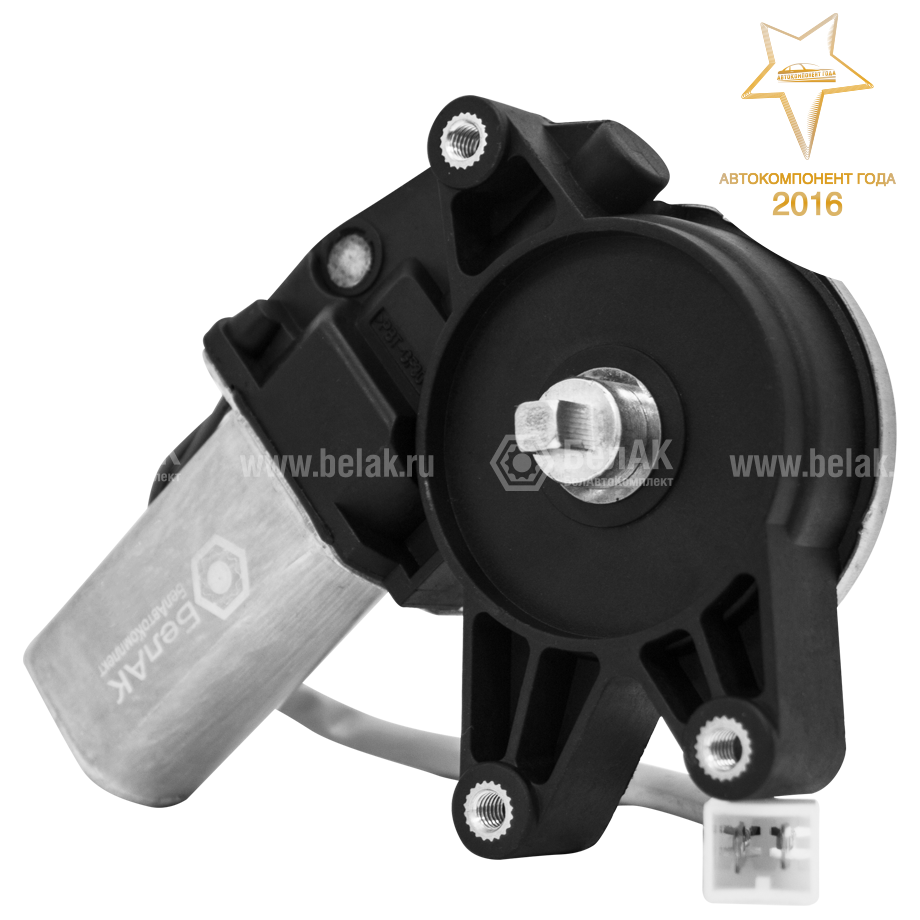

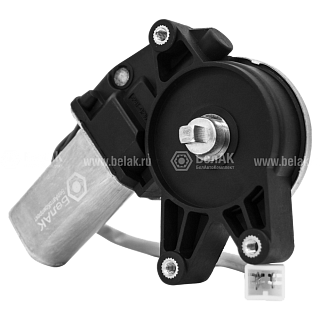

Электродвигатель стеклоподъёмника «БелАК» для ВАЗ 2110-2112 (с редуктором, левый) — обеспечивает плавное поднятие и опускание стекол в салоне автомобиля.

  • Напряжение: 12V
  • Мощность: 30 Вт
  • Применяемость: легковые а/м
  • Комплектация: с редуктором, левый

Производство: БелАвтоКомплект

Гарантия: 6 месяцев

ОПИСАНИЕ ТОВАРА

Эта модель подойдет, если требуется замена моторчика стеклоподъемника. Тип — синхронный, что придает конструкции преимущества: высокая производительность, устойчивость к перепадам энергии

Мотор стеклоподъемника 2110 сделан из материалов высочайшего качества: коррозиеустойчивого металла и ударопрочного пластика.

Этот товар имеет официальные награды:

Электродвигатели «БелАК» удостоились престижной национальной премии «Автокомпонент года 2016».

ИНФОРМАЦИЯ ДЛЯ ОПТОВЫХ ПОКУПАТЕЛЕЙ

Чтобы купить оптом моторчик стеклоподъемника, звоните по тел. отдела продаж +7 (812) 383-99-02 или присылайте заявку на корпоративную почту info@belak.ru.

Доставляется в фирменных складских коробках из гофрокартона. Внутри 30 единиц товара, общая масса 18, 75 кг.

Моторедуктор стеклоподъемника ZD13433 правый

Укажите минимум данных, остальное мы уточним по телефону.

Моторедуктор стеклоподъемника ZD13433 правый

Нравится магазин?
Оцени на Маркете!

Фамильевич Евген

Очень хороший магазин,рекомендую!

Аминев Максим

Лучший магазин стеклоподъёмников в России!:)

Латышева Июлия

Быстрое? оформление и отправление заказа, полная и точная информация о заказе.

Осипов Алексей

сразу-же перезвонили ,уточнили заказ.Заказ пришёл раньше срока.

сафаров олег

Молодцы. Оперативно работаете. И самое главное цены приемлемые .так держать!!

Николай Сотниченко

Достоинства: Хорошая скорость обработки заказов.Приятное общение у сотрудников.
Недостатки: нет.

Руслан Лукоянов

Я очень доволен работой магазина, всё без обмана и быстрая доставка. Так держать!

Дорофеев Тимофей

Магазин безусловно рекомендую. Очень быстро и чётко. Другим интенет-магазинам получится бы.

сухоловский виталий

Достоинства: Все понравилось
Недостатки: нет
Комментарий: Заказ пришол вовремя все устраивает спасибо вам.

Маленкин Роман

Заказал в воскресенье, отзвонились через 10 секунд. Отправили в понедельник. Молниеносные товарищи! Молодцы!

федотов николай

Достоинства: отличный магазин
Недостатки: нет
Комментарий: быстро,дешевле чем в других магазинах,качественно.

Королев Александр

Очень отзывчивые продавцы, после оформления сразу же перезвонили и обговорили заказ, на следующий день выслали.

Сулин Владимир

Отличный магазин,четко приняли заказ,быстро отправили,получил раньше чем ожидал.Товар соответствует заказу. Молодцы!

Богумилов Валерий

Достоинства: Все супер, быстро и качественно.
Недостатки: Нет
Комментарий: Спасибо, молодцы все качественно и быстро.

Бобровский Игорь

Достоинства: удобно, быстро, без проблем
Недостатки: нет
Комментарий: Работают оперативно, отправляют быстро. Спасибо!

Семён Семёхин

Читайте также  Как менять кулису на ваз 2109

Достоинства: Быстрая реакция на заказ, вежливая тех поддержка,оперативная помощь в возникших вопросах
Недостатки: Не выявлено

Богун Орест

В целом только положительные впечатления. Рекомендую этот магазин. Цены могут оказаться даже дешевле, чем в розничных магазинах.

арбузов валерий

Отличный магазин, быстро приняли и обработали заказ. Качественно вели посылку до пункта назначения. Успехов вам ребята. Всех благ.

Тушаков Руся

Достоинства: Быстрая доставка, качество
Недостатки: Нет недостатков
Комментарий: Отправили быстро, ЭСП шикарны в установке и эксплуатации

gilmanov sergey

Понравилось оперативность, отлата при получении товара, широкий выбор с доставкой товара, ну и конечно качество самого тавра не высоте.

Моторедуктор стеклоподъемника для автомобилей Лада 2108-21099/2110-2112/2113-2115 (левый)

Код STARTVOLT: VWR 0111

Код STARTVOLT: VWR 0111

OEM номер: 2110-3730611

Где купить

  • Интернет-магазин
  • Розничный магазин
  • Оптовая покупка

Применяемость для А/М

Модель Код двигателя Год Объем
двигателя, л.
110 (2110) 1.5 BA3 2111 / VAZ-2111 1995 — 2005 110 (2110) 1.5 16V VAZ-2112 1995 — 2010 110 (2110) 2.0 i C 20 XE 1996 — 2000 110 (2110) Wankel VAZ-415 1997 — 2004 110 (2110) 1.6 VAZ-21114 / VAZ-21124 1995 — 2012 110 (2110) 1.6 16V VAZ-21124 2004 — 2010 110 (2110) 1.6 LPG VAZ-21114 2004 — 2007 111 (2111) 1.5 VAZ-2111 / BA3 2111 1996 — 2005 111 (2111) 1.5 16V VAZ-2112 1995 — 2005 111 (2111) 1.6 VAZ-21114 / VAZ-21124 2004 — 2013 112 (2112) 1.5 VAZ-2111 1995 — 2005 112 (2112) 1.5 16V VAZ-2112 1995 — 2005 112 (2112) 1.6 VAZ-21124 / VAZ-21114 2005 — 2011 SAMARA (2108, 2109, 2115, 2113, 2114) 1300 BA3 2108 / BA3 21115 1986 — 1999 SAMARA (2108, 2109, 2115, 2113, 2114) 1500 BA3 21083 / BA3 2111 1987 — 2006 SAMARA (2108, 2109, 2115, 2113, 2114) 1100 BA3 21081 1988 — 1999 SAMARA (2108, 2109, 2115, 2113, 2114) 1.5 VAZ-2111 / NULL 1996 — 2006 SAMARA (2108, 2109, 2115, 2113, 2114) 1.6 NULL 2009 — 2013 SAMARA Наклонная задняя часть (2113, 2114, 2115) 1.5 BA3 21083 2003 — 2013 SAMARA седан (21099, 2115) 1300 BA3 2108 / BA3 21115 1989 — 2006 SAMARA седан (21099, 2115) 1500 BA3 21083 / BA3 2111 1991 — 2006 SAMARA седан (21099, 2115) 1100 BA3 21081 1991 — 1999 SAMARA седан (21099, 2115) 1.5 VAZ-2111 2000 — 2006 SAMARA седан (21099, 2115) 1.6 NULL 2009 — 2012

Фото моторедуктора отопителя 2110

Основная причина, по которой определяется поломка данной детали – отсутствие регулировки температуры воздуха электроотопителем автомобиля. Проверка работоспособности данного микромоторедуктора привода заслонки ваз 2110 состоит в необходимости подачи на электроэнергии от аккумулятора (12 В) на его двигатель в среднем положении отопителя. Заодно проверяется и работа контроллера, выход из строя которого тоже покажет отсутствие регулирования температуры воздуха.

Причины дефектов моторедуктора заслонки отопителя ваз 2110

При отсутствии изменения температуры воздуха возможны такие дефекты:

  • Вышел из строя моторедуктор заслонки отопителя ваз 2110
  • Нарушена целостность электрической цепи, т.е на двигатель не доходит подаваемое напряжение
  • Наличие дефекта в автономной системе управления отопительной системы автомобиля

Если необходима замена моторедуктора заслонки отопителя ваз 2110, своими рукамипроводим ряд следующих операций:

1. Готовим слесарный инструмент. Нам потребуются отвертки с крестовым навершием, как короткой, так и удлиненной формы, а также гаечный ключ на 10 торцевого или рожкового типа.

2. Освобождаем контакты стеклоочистителей от предохранительных колпачков из резины

3. Ключом на 10 отвинчиваем гайки контактов.

4. Освобождаем жабо от заглушек декоративного типа (их 4 штуки) и появляется доступ к саморезам.

5. Снимаем 2 гайки с боковых плоскостей жабо, для этого целесообразно применять набор ключей – головок с трещоткой – воротком.

6. Вынимаем уплотнительную резинку с отсека электродвигателя

7. Выкручиваем саморезы, которые крепят термические радиаторы электродвигателя.

8.Демонтируем жабо, предварительно отсоединив трубопровод.

9. Местоположение мотора заслонки – левая плоскость прибора – отопителя, недалеко от усилителя тормозной системы вакуумного типа. Он крепится на 3 винтах.

10. Отверткой с крестовым навершием короткого размера выворачиваем 2 винта, расположенных на верней плоскости.

11. Для снятия винта снизу необходимо применение отвертки удлиненного размера.

12. Демонтируем электромотор

13. Снимаем колодку меньшего размера.

14. Отсоединяем вторую колодку от проволочного крепления и размыкаем соединение.

15. Сборка производится в обратном порядке.

Если принято решение заменить микромоторедуктор привода заслонки ваз 2110, цена которого относительно небольшая, то предварительно следует купить такую же деталь с аналогичными выходами и разъемами. Сюжет на тему — замена моторедуктора печки ваз 2110 на видео всегда можно посмотреть на нашем сайте.

Моторедуктор стеклоочистителя ваз 2110

Такоймоторедуктор бывает, как для переднего, таки для заднего стекла авто

Передний стеклоочиститель. Особенности конструкции

Стеклоочиститель лобового стекла авто модельного ряда ваз 2110 включает в себя моторедуктор (электромотор с механическим редуктором), систему кулис рычажного типа и щетки — «дворники». Сам электрический агрегат стеклоочистителя представляет собой двухскоростной движитель с возбуждением от магнитов под постоянным током, трещеточного типа.

Для контроля силового агрегата над перегрузками, в очистителе предусмотрен предохранитель термобиметаллического типа, а для снижения уровня радиопомех применяются конденсаторы и дроссели.

Ремонт моторедуктора стеклоочистителя 2110

Стадии работы стеклоочистителя

Стеклоочиститель имеет 3 стадии работы.

  • 1 стадия – прерывистого типа, осуществляется в позициях II и III рычага переключателя омывателя. Эта стадия контролируется реле К2 электронного типа, которое находится в блоке управления и включает моторедуктор на предельно малой скорости стеклоочистителя при включении омывателя лобового стекла.
  • 2 стадия – постоянного типа, с небольшой скоростью работы омывателя, ей соответствует позиция IV переключателя щеток стеклоочистителя. В таком положении разность потенциалов создается на щетке электромотора, которая расположена в нейтральной позиции.
  • 3 стадия – постоянного типа. Она характеризуется повышенной скоростью перемещения щеток стеклоочистителя. Такой стадии соответствует позиция V рычага переключателя омывателя. Питание тока сконцентрировано на щетке, находящейся в активном положении. В данной стадии реле также осуществляет контроль над контактами системы зажигания.

Ремонт переднего стеклоочистителя

Ремонт переднего стеклоочистителя носит, в основном, механический характер и состоит в выравнивании кулис, подвергшихся деформации или замене и установке новых изделий. Моторедуктор ваз 2110, цена которого относительно невысока, лучше заменить новым образцом.

Ремонт моторедуктора рекомендуется проводить только в части, касающейся замены шестерен, очистке коллектора и контактов «концевика». Снятие дефектного изделия не обязательно сопряжено с разбором всей системы стеклоочистителя.

Чтобы снять моторедуктор отдельно, достаточно:

  • Отвинтить гайку кронштейна кривошипного механизма на оси моторедуктора,
  • Отвинтить 2 болта крепления кронштейна к кузовной части
  • Снять моторедуктор со шпилек.

Снятие переднего стеклоочистителя в сборе с моторедуктором

Демонтаж стеклоочистителя в сборе с изделием проводится так:

  • снять с авто модельного ряда ваз 2110 щетки стеклоочистителей с держателями, открыть капот и обесточить автомобиль и моторедуктор, при этом отсоединить силовые кабели от аккумулятора и контакты на электродвигатель омывателя;
  • снять гайки штуцеров привода вместе с шайбами и прокладками;
  • снять болты, крепящие кронштейн изделия,
  • При необходимости, произвести разборку системы кулис и снять изделие с крепления.
  • Установка проводится в обратном порядке.

Задний стеклоочиститель. Особенности конструкции

Комплект заднего стеклоочистителя имеет в своем составе моторедуктор, кулисы и щетки. Кулиса со щеткой расположена слева по ходу движения автомашины. В механическом редукторе с электромотором установлен реле-прерыватель электронного типа для функционирования стеклоочистителя в дискретном режиме, а также и предохранительное устройство термобиметаллического типа для контроля над перегрузками системы для защиты от перегрузок. Конструктивно моторедуктор ваз 2110, фото которого имеется во всемирной Сети, не подлежит ремонту. Особенностью данного узла является функционирование только при включенном зажигании, т.к. данный узел подключен через дополнительно реле, контролирующую систему зажигания автомобиля.

Режим работы

Позиция VIII рычага- переключателя фиксируется, и в таком режиме очиститель работает в режиме прерывания и остановки стеклоочистителя. Позиция IX рычага очистителя – нефиксированная, узел функционирует постоянно до момента выключения. При этом положении запускается электромотор омывателя кормового стекла, который находится справа в силовом отсеке.

Демонтаж и монтаж моторедуктора заднего стеклоочистителя ВАЗ 2110

Для производства таких работ требуется гаечный ключ на 10, отвертка с плоским навершием.

Проводим следующие действия:

  • С помощью подсобных инструментов снимаем держатель и щетку стеклоочистителя заднего вида
  • Освобождаем от обивки заднюю дверь ВАЗ-2110
  • Снимаем провод с минусовой клеммы АКБ.
  • Разъединяем контактную колодку проводки от ЭДГ.
  • Освобождаем 3 гайки крепления ЭДГ к задней двери и демонтируем его.
  • Устанавливаем запчасти в обратном порядке.

Технические характеристики моторедуктора привода стеклоподъемника

К техническим характеристикам моторедуктора привода стеклоподъемника 2110 относятся следующие данные:

  • Ток потребления не больше 6 А в режиме работы. Это происходит из — за повышенной точности и качества запчастей, что уменьшает уровень нагрузки на элементы электрической цепи автомашины.
  • Полный цикл работы электрического подъемника занимает 5 сек.
  • Момент начала пуска — 13 Нм, а момент при нагрузке изделия составляет 3 Нм, что дает возможность противодействовать сопротивлению в системе подъема боковых стекол.
  • Межремонтный ресурс эксплуатации достигает более 20 тысяч законченных циклов, что приравнивается к 12 годам беспрерывной работы комплекса.
  • Изделия при выпуске с конвейера подлежат выборочной экспертизе на тестовых испытаниях.
  • Гарантия производства: 24 месяца

Заключение

Моторедукторы, используемые в различных системах автомобиля ваз 2110, представляют надежные комплексные системы и служат для облегчения труда водителя

Электродвигатель стеклоподъемника ВАЗ-2110 левый (STARTVOLT) VWR 0111

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Внутренний код 38559
Артикул VWR 0111
Бренд STARTVOLT
Тип Электродвигатели
Марка авто LADA (ВАЗ)
Курьерская доставка от 300 ₽ * от 1 дня * Купить с доставкой

Ваш отзыв будет опубликован после проверки модератором

Бренд/Артикул Описание Наличие Срок Цена
ZOMMER 21093730611 Моторедуктор стеклоподъемника 2109-15 пер лев ZOMMER 5 40 дней 1 519 руб.
Pekar 21103730611 Мотор-редуктор электростеклоподъёмника левый для а/м ВАЗ 2110- 2112, LADA Priora 2170-2172 2 1 день 918 руб.
HOFER hf744772 Мотор стеклоподъемника «HOFER» ВАЗ 2108-15 левый (2110-3730611) 5 40 дней 1 495 руб.
STARTVOLT vwr0111 Мотор стеклоподъемника «СтартВольт» ВАЗ 2108-15 левый (2110-3730611) 5 40 дней 1 890 руб.
74 92 дня 1 837 руб.
3 2 дня 938 руб.
3 4 дня 938 руб.
4 5 дней 938 руб.
1 2 дня 938 руб.
17 40 дней 1 750 руб.
5 1 день 938 руб.
200 4 дня 951 руб.
STARTVOLT VWR0111 Электродвигатель стеклоподъемника ВАЗ-2110 левый (STARTVOLT) VWR 0111 1 В наличии 931 руб.
7 20 дней 1 842 руб.
3 4 дня 931 руб.
2 5 дней 931 руб.
1 В наличии 931 руб.
7 1 день 931 руб.
1 4 дня 931 руб.
1 32 дня 884 руб.
1 В наличии 931 руб.
2 В наличии 931 руб.
2 4 дня 931 руб.
1 4 дня 931 руб.
1 В наличии 931 руб.
1 В наличии 931 руб.
7 30 дней 1 842 руб.
7 32 дня 931 руб.

Показать все аналоги

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

От выбранного города зависят цены, наличие товара и способы доставки

Количество для заказа позиции
должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
