Кронштейн буфера отбоя ваз 2121

21210-2904242-00 Кронштейн ВАЗ-2121, 21213 буфера подвески передней, 21210290424200, , аналог: 21210290424200, 2121-2904242, Применимость ВАЗ-2120 Надежда, ВАЗ-2121, ВАЗ-21213, ВАЗ-21213-214i, ВАЗ-2131, ВАЗ-2131, LADA 4x4 M, LADA 4x4, Lada 4x4 Urban, низкая цена, Есть в наличии

Кронштейн буфера отбоя ваз 2121

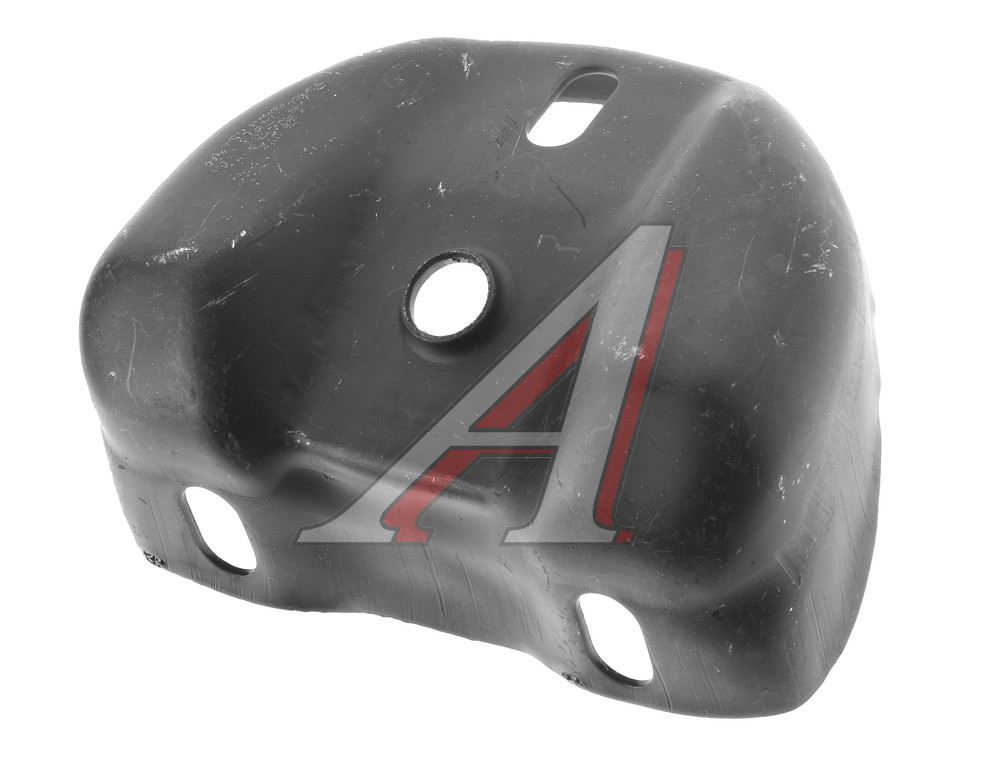

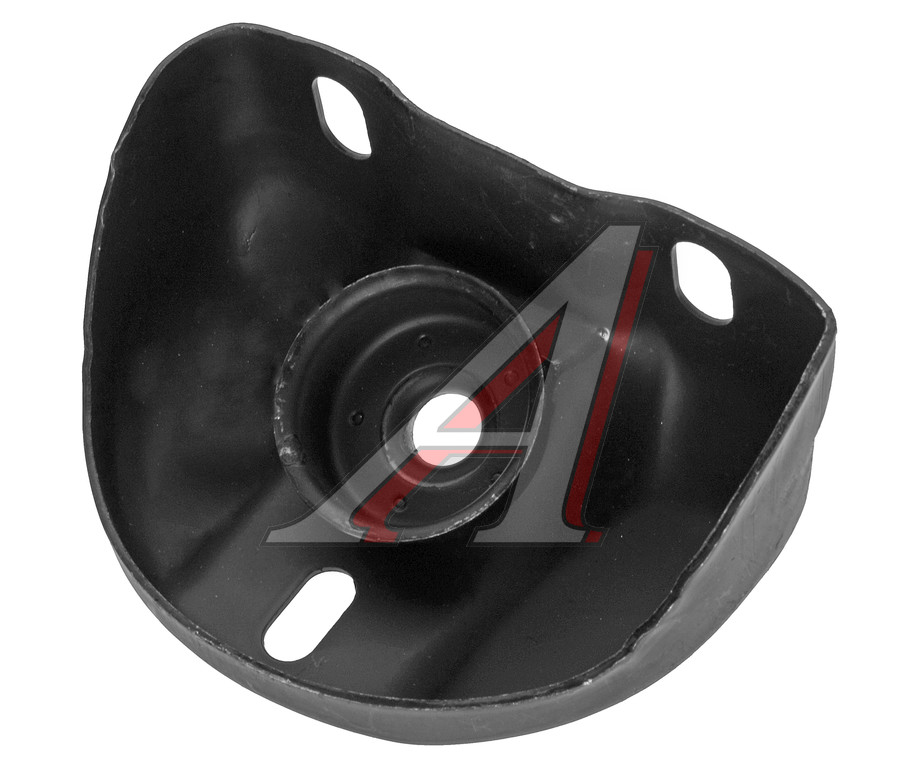

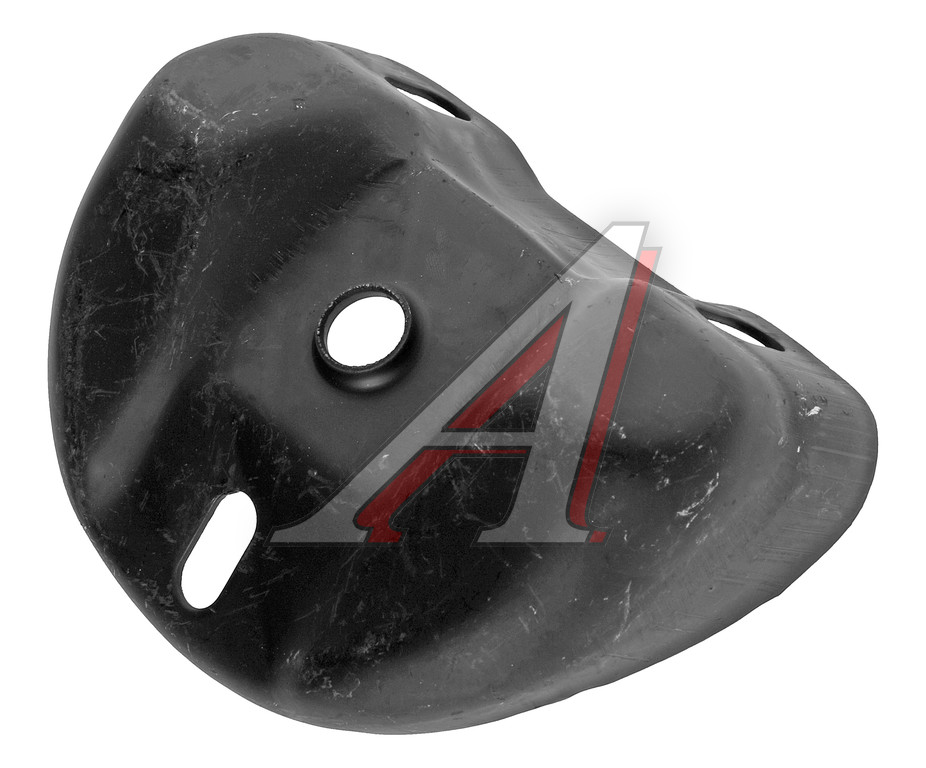

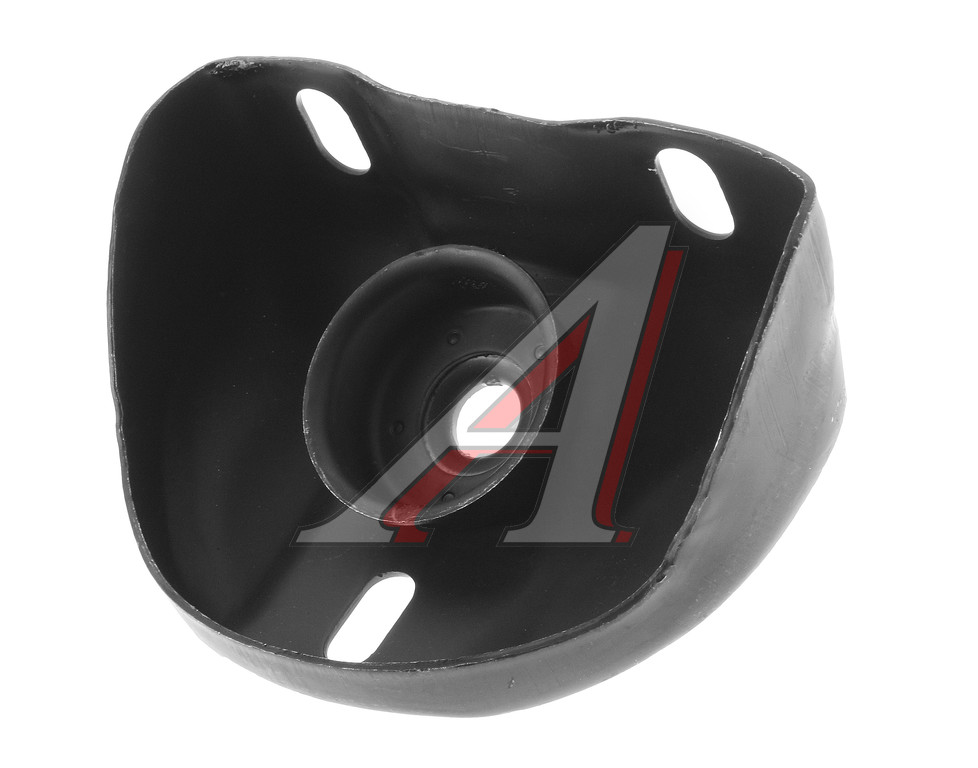

Кронштейн ВАЗ-2121, 21213 буфера подвески передней

Артикул: 21210-2904242-00

Данные обновлены: 08.10.2021 в 01:32

  • Параметры и характеристики
  • Наличие (28)
  • Применяемость (9)
  • Описание
  • Сертификаты (1)
  • Категории товара

Характеристики

Код для заказа 133848
Артикулы 21210290424200, 2121-2904242
Каталожная группа Ходовая часть, ..Подвеска автомобиля
Ширина, м 0.11
Высота, м 0.06
Длина, м 0.15
Вес, кг 0.441

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

С этим товаром покупают

На складах : 7 шт.

На складах : 31 шт.

На складах : 15 шт.

На складах : 45 шт.

На складах : 31 шт.

На складах : 5 шт.

На складах : 667 шт.

На складах : 103 шт.

На складах : 102 шт.

На складах : 15 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Кронштейн буфера усиленный «33S» для а/м ВАЗ 21213-14, 2131 Нива (2 шт)

Кронштейн буфера усиленный «33S» для а/м ВАЗ 21213-14, 2131 Нива (2 шт)

Материал: сталь, порошковая окраска резина
Установка: изделие устанавливается вместо стандартных кронштейнов опоры пружин Нивы
Преимущества: усиленные кронштейны с дренажными отверстиями для удаления воды и грязи , с отбойником от Шевроле Нива .

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

Перевод по системе Western Union

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Оплата на расчетный счет для Юридических лиц и ИП (без НДС). Этот способ оплаты предназначен только для юридических лиц и индивидуальных предпринимателей. После оформления заказа отправьте реквизиты своей организации на электронную почту manager@33sport.ru В теме письма укажите номер заказа. После этого менеджер отправит на электронную почту счет на оплату установленной формы. Мы работаем без НДС. Комиссия способа оплаты — 6%.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

После сдачи Вашего заказа на терминал транспортной компании/отделение почты России, на указанный в заказе телефон и email если имеется, будет выслан трек-номер для отслеживания посылки.

Доставка Почта России (оплата Сбербанк)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,
Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.
Официальный сайт доставки: https://www.pochta.ru/

Доставка Почта России (1 КЛАСС)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.
Официальный сайт доставки: https://www.pochta.ru/

Почта России (оплата при получении)

Сроки доставки 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти
Стоимость от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).
Официальный сайт доставки: https://www.pochta.ru/

Почта EMS (курьер)

Компания EMS является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service).
Экспресс доставка по всему миру.

Сроки доставки от 3-7 дней.
Стоимость от 550 рублей.
Официальный сайт доставки: https://www.pochta.ru/emspost/

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г.
Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.
Отправка транспортными компаниями ПЭК, КИТ, Байкал-Сервис осуществляется в среду, четверг и пятницу.

Мы сотрудничаем с:

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1 -4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа. Дополнительную информацию уточняйте у менеджеров.

Кронштейн буфера отбоя ваз 2121

Рис. 19. Подвеска передняя.
1. Нижний рычаг.
2. Кронштейн поперечины.
3. Нижняя опорная чашка пружины подвески.
4. Пружины подвески.
5. Буфер хода сжатия.
6. Стойка опоры буфера сжатия.
7. Ограничитель хода сжатия.
8. Кронштейн крепления амортизатора.
9. Амортизатор.
10. Обойма крепления штанги стабилизатора.
11. Резиновая подушка штанги стабилизатора.
12. Штанга стабилизатора.
13. Нижний шарнир.
14. Защитный кожух тормозного механизма колеса.
15. Тормозной диск.
16. Ступица колеса.
17. Болт крепления тормозного диска и колеса.
18. Конусная втулка.
19. Колпак колеса.
20. Хвостовик наружного шарнира равных угловых скоростей.
21. Втулка сальника.
22. Сальник.
23. Грязеотражательное кольцо.
24. Подшипники ступицы колеса.
25. Поворотный кулак.
26. Палец шарового шарнира.
27. Защитный чехол шарового пальца.
28. Подшипник.
29. Обойма вкладыша шарового пальца.
30. Корпус подшипника шарового пальца.
31. Лонжерон кузова.
32. Пластина крепления штанги стабилизатора.
33. Растяжка.
34. Кронштейн крепления растяжки к кузову.
35. Шайбы.
36. Верхний шаровой шарнир.
37. Подушки крепления штока амортизатора.
38. Шток амортизатора.
39. Шайба крепления штока амортизатора.
40. Верхний кронштейн крепления амортизатора.
41. Верхний рычаг.
42. Кронштейн буфера отбоя.
43. Буфер хода отбоя.
44. Ось верхнего рычага подвески.
45. Болты крепления оси верхнего рычага.
46. Регулировочные шайбы.
47. Верхняя опора пружины подвески.
48. Верхняя опорная чашка пружины подвески.
49. Изолирующая прокладка пружины.
50. Кронштейн крепления растяжки к поперечине.
51. Поперечина передней подвески.
52. Втулка оси нижнего рычага.
53. Шайбы нижнего рычага.
54. Резинометаллический шарнир нижнего рычага.
55. Ось нижнего рычага подвески.
56. Упорная шайба оси нижнего рычага.
57. Резиновая втулка шарнира.
58. Внутренняя втулка шарнира.
59. Наружная втулка шарнира.
60. Упорная шайба шарнира.
I. Угол развала ( a ) и поперечного ( b ) наклона оси поворота.
II. Схождение передних колес.
III. Угол ( g ) продольного наклона оси поворота.
IV. D-С=1-5 мм.

Читайте также  Как поменять антифриз на ваз 2110 видео

Связывающим звеном между колесами и кузовом являются передняя и задняя подвески автомобиля. Через них передаются на кузов силы, действующие на колеса. В подвески включены элементы, которые смягчают передаваемые динамические нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля. К этим элементам относятся направляющее устройство, упругие элементы, амортизаторы и стабилизатор поперечной устойчивости.

Передняя подвеска независимая, бесшкворневая, со стабилизатором поперечной устойчивости. Тип и конструкция подвески обеспечивают плавность хода и устойчивость автомобиля при высокой скорости.

Направляющее устройство подвески определяет характер движения колеса относительно дороги и кузова и передает силы и моменты от колеса к кузову. К этому устройству относятся верхний 41 и нижний 1 рычаги подвески и шарнирно связанный с ними поворотный кулак 25.

Связывающим звеном подвесок правого и левого колес является поперечина 51 трубчатого сечения. К обоим концам поперечины приварены кронштейны 2, которыми подвеска крепится к лонжеронам кузова. В отверстиях бобышек кронштейна запрессованы втулки 52 осей нижних рычагов. Сзади к поперечине приварены два кронштейна для крепления растяжек 33. Другими концами растяжки крепятся к кронштейнам 34 кузова. Растяжки воспринимают продольные силы и их моменты во время движения автомобиля и этим самым предохраняют болты крепления поперечины от срезания.

Нижний рычаг 1 подвески сварен из двух частей, которые, соединяясь, образуют гнездо для крепления нижнего шарового шарнира 13. Рычаг 1 соединяется с поперечиной 51 подвески осью 55 через резинометаллические шарниры 54.

Резиновая втулка 57 шарнира установлена с большим радиальным натягом между наружной 59 и внутренней 58 втулками. Наружная втулка шарнира запрессована в отверстие рычага 1; через внутреннюю втулку 58 проходит ось 55. С торцов резиновая втулка шарнира зажата между упорными шайбами 56 и 60. При качании рычага подвески происходит деформация резиновой втулки без проворачивания ее относительно деталей шарнира.

Между торцевыми поверхностями резинометаллических шарниров и втулками 52 оси поперечины установлены упорные шайбы 56 и набор технологических шайб 53 толщиной 0,5 мм. Изменением толщины набора шайб 3 регулируют продольный наклон оси поворота при сборке автомобиля на заводе.

Верхний рычаг 41 подвески на наружной вилчатой части имеет посадочное гнездо для крепления верхнего шарового шарнира 36; в проушины рычага запрессованы резинометаллические шарниры, конструкция которых аналогична шарнирам нижних рычагов, но размер другой.

Верхний рычаг в сборе с резинометаллическими шарнирами крепится двумя болтами к боковому кронштейну поперечины подвески.

Шаровые опоры 36 и 13 соединяют рычаги подвески с поворотным кулаком 25. Шарниры неразборной конструкции, верхние и нижние одинаковой конструкции, взаимозаменяемы; в процессе эксплуатации автомобиля смазки не требуют.

К упругим элементам подвески относятся пружины 4 и резиновые буфера отбоя и сжатия. Буфер отбоя 43 грибовидным хвостовиком удерживается в кронштейне 42. Буфер сжатия 5 удерживается хвостовиком в обойме, соединенной контактной сваркой со стойкой 6.

При статической нагрузке нижняя опорная чашка 3 слегка упирается в буфер сжатия 5, что обеспечивает его постоянную работу. Ход подвески ограничивается при сжатии упором нижней опорной чашки 3 в металлический ограничитель 7 хода сжатия, а при отбое упором верхнего рычага 41 в кронштейн 42 буфера отбоя.

Цилиндрическая витая пружина 4 упирается верхним концом через стальную опорную чашку 48 и резиновую изолирующую прокладку 49 на опору 47, а нижним концом через пластмассовую изолирующую прокладку на опорную чашку 3 нижнего рычага подвески.

Стабилизатор поперечной устойчивости обеспечивает угловую жесткость автомобиля, уменьшая боковой крен на повороте и поперечное раскачивание кузова.

Штанга 12 стабилизатора установлена в резиновых подушках 11 и крепится обоймами 10 к кронштейнам лонжеронов кузова и к кронштейнам нижних рычагов подвески.

При крене автомобиля правый и левый нижние рычаги подвески поворачиваются на своих осях относительно поперечины подвески в противоположные стороны, увлекая за собой кривошипы штанги стабилизатора. При этом концы штанги стабилизатора, поворачиваясь также в противоположных направлениях, закручивают среднюю часть штанги. Упругое сопротивление штанги оказывает противодействие силам, вызывающим крен кузова, и уменьшают величину крена.

Ступица 16 переднего колеса вращается на двух радиально-упорных конических подшипниках 24, наружные кольца которых запрессованы в гнезда поворотного кулака, а внутренние посажены с небольшим зазором на обработанные пояски ступицы колеса. Такая посадка колец подшипников обеспечивает регулировку зазора в подшипниках ступицы колеса при затягивании гайки. Оптимальный зазор должен быть равен 0.025-0,080 мм, максимально допустимый при эксплуатации автомобиля — 0,15 мм. Регулировочная гайка фиксируется от самопроизвольного проворачивания вдавливанием ее пояска в пазы хвостовика 20 корпуса наружного шарнира. Подшипники смазываются консистентной смазкой ЛИТОЛ-24, которая заложена в полость поворотного кулака при сборке ступицы.

В отверстие ступицы на шлицах установлен хвостовик 20 корпуса шарнира равных угловых скоростей. Центрирование хвостовика 20 относительно ступицы обеспечивается конической втулкой 18 и центровочным пояском корпуса шарнира. Внутренняя полость поворотного кулака 25 и подшипники 24 защищены от попадания грязи и влаги двумя сальниками 22. Снаружи ступица закрыта колпаком 19.

В отверстия фланца ступицы и тормозного диска запрессованы пять болтов крепления переднего диска. На головке каждого болта имеется лыска, которая, упираясь во внутреннюю проточку тормозного диска, не дает проворачиваться болтам при затягивании гаек крепления колеса.

Устройство, особенности, работа и лифт передней подвески ВАЗ 2121

Когда менять сайлентблоки верхнего рычага

Ресурс верхних сайлентблоков передней подвески на Ниве достаточно высок. Тем не менее признаки износа могут проявиться уже при пробеге от 70-80 тысяч км , а то и раньше, если машина эксплуатируется на грунтовке. Первый признак изношенного сайлентблока — скрип и стук при проезде неровностей.

В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.

Лифт передней подвески ваз 2121 нива

Проставка над верхней шаровой 40мм. под площадкой 30мм, 28мм, 23мм, 11мм. Амортизатор газомасло KYB excel-g шнива.

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

  • Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
  • Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
  • Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
  • После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
  • После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.
Читайте также  Вакуумный шланг ваз 2109

Особенности передней подвески нива 2121, ваз 2131, лада 4х4

Передняя подвеска ваз 2121 – независимая, на вильчатых поперечных стальных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости.

Верхний и нижний рычаги ваз 2131 имеют сходную конструкцию: на концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны – площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге – четыре отверстия для крепления нижней опорной чашки пружины.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы и унифицированы с верхними шаровыми опорами подвески заднеприводных ВАЗов. Опора крепится к рычагу вместе с пыльником и прижимной пластиной тремя болтами с пружинными шайбами и гайками. Резьбовые концы пальцев как верхней, так и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров ваз 2131 (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес (см. ниже).

Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) – с внутренней стороны, большая (выпуклостью наружу) – с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только при сжатой подвеске (на нагруженном автомобиле), иначе шарнир установится неправильно и быстро выйдет из строя.

Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага. Так же, как и верхние, нижние шарниры стянуты между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких).

Толщина пакета шайб подбирается на заводе, при демонтаже подвески необходимо запомнить их число и расположение. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески ваз 2121, нива 2131 (например, после ДТП, замены поперечины и т.п.). При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки его гайки должно быть в пределах 3–7,5 мм.

Поперечина подвески ваз 2121 представляет собой изогнутую стальную трубчатую балку, к которой с двух сторон приварены стальные кованые кронштейны. В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с четырьмя парами отверстий для крепежных болтов.

Верхняя пара болтов крепит ось верхнего рычага к поперечине. Вторая сверху – стягивает кронштейн опоры двигателя, поперечину, лонжерон и кронштейн буфера отбоя. Третья пара болтов стягивает кронштейн опоры двигателя, поперечину и верхнюю опору пружины подвески. И, наконец, четвертая – поперечину и верхнюю опору пружины подвески. Для надежности гайки крепления верхней опоры пружины подвески после затяжки приваривают к выступающей резьбовой части болтов.

К нижней задней части поперечины нива 2121 приварены также два кронштейна с отверстиями. К ним на болтах крепятся растяжки нива 2131 (стальные штанги), повышающие продольную жесткость конструкции. Задние (резьбовые) концы растяжек крепятся к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную – рекомендуемым моментом.

Пружина подвески нива 2121 опирается на нижнюю изолирующую прокладку и верхнюю опорную чашку. Между верхней опорной чашкой и верхней опорой пружины установлена резиновая прокладка. Верхняя опора стянута четырьмя болтами с поперечиной подвески, двумя болтами – с лонжероном кузова (вваренными в лонжерон) и еще одним – с кронштейном буфера хода отбоя (последний вварен в саму опору).

К верхней опоре пружины также приварена стойка опоры буфера сжатия (она обращена вниз). Буфер сжатия при максимальном ходе подвески упирается в нижний рычаг, буфер отбоя – в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами.

К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости (позади пружины). Так как в проушину амортизатора запрессован резинометаллический шарнир, затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Верхний конец амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну на кузове автомобиля. Ее можно затягивать при любом положении подвески.

Стабилизатор поперечной устойчивости представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля нива 2121 при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, он закреплен в двух точках к кузову и к кронштейнам на нижних опорных чашках пружин.

Ремонт подвески нива 2131, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если они порваны – немедленно замените чехлы и смазку, иначе опора быстро выйдет из строя. Люфт в верхней опоре можно определить покачиванием за колесо при сжатой подвеске (для этого под нижний рычаг ближе к шаровой опоре подставьте колодку высотой 230 мм).

Для диагностики состояния нижнего шарнира снимите колесо и, просунув монтажную лопатку между поворотным кулаком и корпусом опоры, создавайте переменную нагрузку, прощупывая перемещение пальца опоры через пыльник. Резинометаллические шарниры (сайлент-блоки) заменяйте при выпучивании резины, надрывах, трещинах или сильном износе.

Передняя подвеска нива 2121, ваз 2131, лада 4х4

Элементы передней подвески

1 – тормозной диск;2 – ступица колеса;3 – шпилька;4 – нижняя шаровая опора;5 – колпачок;6 – корпус наружного шарнира привода;7 – регулировочная гайка;8 – конусная втулка;9 – подшипники ступицы;10 – сальники;11 – грязеотражательное кольцо;12 – резиновая подушка штанги стабилизатора;

13 – обойма крепления штанги стабилизатора;14 – поворотный кулак;15 – кузов;16 – растяжка;17 – защитный чехол шарового пальца;18 – верхняя шаровая опора;19 – подушки крепления штока амортизатора;20 – верхний рычаг;21 – поперечина;22 – регулировочные шайбы;23 – ось верхнего рычага;

24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;25 – буфер хода отбоя;26 – кронштейн буфера хода отбоя;27 – верхняя опорная чашка пружины;28 – верхняя изолирующая прокладка пружины;29 – пружина;30 – болт крепления растяжки к поперечине;31 – шайбы нижнего рычага;

32 – ось нижнего рычага;33 – резинометаллический шарнир нижнего рычага;34 – нижний рычаг;35 – нижняя изолирующая прокладка пружины;36 – нижняя опорная чашка пружины;37 – буфер хода сжатия;38 – амортизатор;39 – кронштейн крепления штанги стабилизатора к кузову;40 – штанга стабилизатора.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

  • Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
  • Высокая проходимость в любых условиях.
  • Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
  • Плавное и легкое передвижение по трассе.
  • Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

  • Ощутимая вибрация кузова при движении, особенно от заднего моста.
  • Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
  • Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами. Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
  • Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

  • Ощутимая вибрация кузова при движении, особенно от заднего моста.
  • Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
  • Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами. Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
  • Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.
Читайте также  Сайлентблоки ваз 2110 какие лучше

Работа передней подвески нива

Работа передней подвески Нивы в экстремальных условиях.

Устройство, особенности, работа и лифт передней подвески ВАЗ 2121

Устройство подвески

1 – тормозной диск;
2 – ступица колеса;
3 – шпилька;
4 – нижняя шаровая опора;
5 – колпачок;
6 – корпус наружного шарнира привода;
7 – регулировочная гайка;
8 – конусная втулка;
9 – подшипники ступицы;
10 – сальники;
11 – грязеотражательное кольцо;
12 – резиновая подушка штанги стабилизатора;
13 – обойма крепления штанги стабилизатора;
14 – поворотный кулак;
15 – кузов;
16 – растяжка;
17 – защитный чехол шарового пальца;
18 – верхняя шаровая опора;
19 – подушки крепления штока амортизатора;
20 – верхний рычаг;
21 – поперечина;
22 – регулировочные шайбы;
23 – ось верхнего рычага;
24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;
25 – буфер хода отбоя;
26 – кронштейн буфера хода отбоя;
27 – верхняя опорная чашка пружины;
28 – верхняя изолирующая прокладка пружины;
29 – пружина;
30 – болт крепления растяжки к поперечине;
31 – шайбы нижнего рычага;
32 – ось нижнего рычага;
33 – резинометаллический шарнир нижнего рычага;
34 – нижний рычаг;
35 – нижняя изолирующая прокладка пружины;
36 – нижняя опорная чашка пружины;
37 – буфер хода сжатия;
38 – амортизатор;
39 – кронштейн крепления штанги стабилизатора к кузову;
40 – штанга стабилизатора.

Основные особенности

Передняя подвеска ваз 2121 – независимая, на вильчатых поперечных стальных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости.

Верхний и нижний рычаги ваз 2131 имеют сходную конструкцию: на концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны – площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге – четыре отверстия для крепления нижней опорной чашки пружины.

Шаровые опоры верхнего и нижнего рычагов взаимозаменяемы и унифицированы с верхними шаровыми опорами подвески заднеприводных ВАЗов. Опора крепится к рычагу вместе с пыльником и прижимной пластиной тремя болтами с пружинными шайбами и гайками. Резьбовые концы пальцев как верхней, так и нижней опор направлены вниз и входят в конусные отверстия поворотного кулака. Пальцы крепятся самоконтрящимися гайками. Таким образом, поворотный кулак может поворачиваться вокруг оси, проходящей через центры пальцев шаровых опор.

Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров ваз 2131 (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес (см. ниже).

Резьбовые концы оси входят в резинометаллические шарниры рычага. С двух сторон каждого шарнира расположены шайбы: меньшая (плоская) – с внутренней стороны, большая (выпуклостью наружу) – с внешней. Самоконтрящиеся гайки оси верхнего рычага окончательно затягивают только при сжатой подвеске (на нагруженном автомобиле), иначе шарнир установится неправильно и быстро выйдет из строя.

Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага. Так же, как и верхние, нижние шарниры стянуты между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких). Толщина пакета шайб подбирается на заводе, при демонтаже подвески необходимо запомнить их число и расположение. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески ваз 2121, нива 2131 (например, после ДТП, замены поперечины и т.п.).

При этом расстояние между наружной шайбой и отбортовкой втулки резинометаллического шарнира после затяжки его гайки должно быть в пределах 3–7,5 мм. В том случае, если невозможно отрегулировать угол продольного наклона оси поворота (см. ниже) при исправных деталях подвески, можно перенести часть шайб с одного конца рычага на другой.

Поперечина подвески ваз 2121 представляет собой изогнутую стальную трубчатую балку, к которой с двух сторон приварены стальные кованые кронштейны. В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с четырьмя парами отверстий для крепежных болтов.

Верхняя пара болтов крепит ось верхнего рычага к поперечине. Вторая сверху – стягивает кронштейн опоры двигателя, поперечину, лонжерон и кронштейн буфера отбоя. Третья пара болтов стягивает кронштейн опоры двигателя, поперечину и верхнюю опору пружины подвески. И, наконец, четвертая – поперечину и верхнюю опору пружины подвески. Для надежности гайки крепления верхней опоры пружины подвески после затяжки приваривают к выступающей резьбовой части болтов.

К нижней задней части поперечины нива 2121 приварены также два кронштейна с отверстиями. К ним на болтах крепятся растяжки нива 2131 (стальные штанги), повышающие продольную жесткость конструкции. Задние (резьбовые) концы растяжек крепятся к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную – рекомендуемым моментом.

Пружина подвески нива 2121 опирается на нижнюю изолирующую прокладку и верхнюю опорную чашку. Между верхней опорной чашкой и верхней опорой пружины установлена резиновая прокладка. Верхняя опора стянута четырьмя болтами с поперечиной подвески, двумя болтами – с лонжероном кузова (вваренными в лонжерон) и еще одним – с кронштейном буфера хода отбоя (последний вварен в саму опору). К верхней опоре пружины также приварена стойка опоры буфера сжатия (она обращена вниз).

Буфер сжатия при максимальном ходе подвески упирается в нижний рычаг, буфер отбоя – в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами. К нижней чашке также приварены кронштейны крепления нижнего конца амортизатора и стабилизатора поперечной устойчивости (позади пружины).

Так как в проушину амортизатора запрессован резинометаллический шарнир, затягивать болт его нижнего крепления можно только на автомобиле под нагрузкой. Верхний конец амортизатора через две резиновые подушки гайкой с шайбами крепится к кронштейну на кузове автомобиля. Ее можно затягивать при любом положении подвески.

Стабилизатор поперечной устойчивости представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля нива 2121 при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, он закреплен в двух точках к кузову и к кронштейнам на нижних опорных чашках пружин.

Ремонт подвески нива 2131, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если они порваны – немедленно замените чехлы и смазку, иначе опора быстро выйдет из строя. Люфт в верхней опоре можно определить покачиванием за колесо при сжатой подвеске (для этого под нижний рычаг ближе к шаровой опоре подставьте колодку высотой 230 мм).

Для диагностики состояния нижнего шарнира снимите колесо и, просунув монтажную лопатку между поворотным кулаком и корпусом опоры, создавайте переменную нагрузку, прощупывая перемещение пальца опоры через пыльник. Резинометаллические шарниры (сайлент-блоки) заменяйте при выпучивании резины, надрывах, трещинах или сильном износе.

При замене пружин убедитесь, что они одного класса (класс А – без маркировки, класс В – с черной полоской на наружной поверхности витков, имеет меньшую длину под нагрузкой). Допускается установка пружин класса А на передней подвеске и класса В – на задней, но не наоборот.

Лифт передней подвески ваз 2121 Нива

Проставка над верхней шаровой 40мм. под площадкой 30мм, 28мм, 23мм, 11мм. Амортизатор газомасло KYB excel-g шнива.

Работа передней подвески Нива

Работа передней подвески Нивы в экстремальных условиях.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
