Карбюратор ваз 2110 без подсоса

Как отрегулировать карбюратор автомобиля ВАЗ-2110

На двигателе ВАЗ-2110 устанавливается карбюратор «Солекс» мод. 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины)

Привод дроссельных заслонок – механический, тросовый.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Регулировка привода карбюратора

Выполняем при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок

При полностью отпущенной педали «газа» трос привода не должен быть натянут

Регулировка уровня топлива в поплавковой камере

Выполняем при замене игольчатого клапана, поплавка и других неисправностях. Снимаем крышку карбюратора (смотрим статью – «Разборка карбюратора»).

Удерживая крышку карбюратора горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.

Зазор регулируется подгибанием язычка и/или рычагов поплавков. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Регулировка пускового устройства

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка «подсос»).

Основа устройства – плоская спиральная биметаллическая пружина.

При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении.

После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства.

Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом.

По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку.

Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Схема полуавтоматического пускового устройства

Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).

При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины.

Совмещаем метки, после чего затягиваем болт и винты.

При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор «А», равный 2,5±0,2 мм. После его прогрева до 75-80°С — полностью открыта.

Если зазор «А» отличается от указанного, отрегулируйте его вращением винта 10 (смотрим схему) после снятия стопора.

После окончания регулировки установите стопор на место.

Если при полностью прогретом двигателе заслонка частично прикрыта, замените пусковое устройство целиком.

Через 15-20 с после пуска холодного двигателя частота вращения коленчатого вала должна составлять 2400±200 мин -1 .

Если это не так, отрегулируйте пусковой зазор «В» (схема вверху) у дроссельной заслонки первой камеры.

Регулировку производим на снятом карбюраторе (см. Разборка карбюратора со снятием его с двигателя).

Закрываем дроссельную заслонку первой камеры и отверткой поворачиваем винт 14 рычага упора 13 против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка 9.

Видео:Экспортный солекс с автоподсосом. Часть 1яСкачать

Ослабляем гайку винта 14 и, поворачивая его, регулируем зазор «В», который должен быть в пределах 1,1±0,05 мм.

Затягиваем гайку винта 14 и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.

Регулировка системы холостого хода

Выполняется при техническом обслуживании или нарушениях в работе двигателя с использованием газоанализатора.

Регулировку выполняем на прогретом двигателе.

На заводе двигатель регулируют при минимальной частоте вращения коленчатого вала 800±50 мин -1 до величины содержания оксида углерода (СО) 0,7-1,3% (содержание СН при этом находится в допустимых пределах при условии исправной работы системы зажигания), после чего напрессовывают на головку винта ограничительную пластмассовую втулку.

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества смеси устанавливаем требуемую частоту вращения коленчатого вала (для наглядности корпус воздушного фильтра снят), …

. а винтом качества смеси – содержание в отработавших газах оксида углерода

При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

При повороте винта количества смеси по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта качества смеси по часовой стрелке содержание СО в отработавших газах уменьшается.

Проверка блока ЭПХХ и проверка электромагнитного клапана рассмотрена в статье — «Проверка блока и клапана ЭПХХ».

Как отремонтировать неисправности карбюратора ВАЗ-2110

Карбюратор ВАЗ 2110 нуждается в специальной регулировке, от которой напрямую зависит функциональность транспортных комплектующих. Обязательное требование — успешная регулировка карбюратора, а при необходимости — правильно проведённый ремонт. В каждом случае автомобилист должен выполнять чёткую инструкцию, благодаря которой существенно упрощается проведение запланированных мероприятий.

Особенности регулировочных работ

Как должна проводиться регулировка карбюратора ВАЗ 2110 с автоподсосом?

1. На педаль газа нужно надавить. В этом случае заслонки будут открытыми. Если же педаль будет отпущена, заслонки должны быть закрытыми.
2. Если открытие заслонок нарушается, появляется возможность для успешного устранения проблемы. Рекомендуется отвернуть или завернуть регулировочные гайки переднего наконечника троса автомобильного привода. От положения гаек зависит состояние дроссельных заслонок.
3. Самое важное требование — не допустить натянутого положения троса провода, когда педаль газа находится в отпущенном состоянии.

Другая настройка также оказывается поистине востребованной. Какие дополнительные возможности для регулировки существуют и как предотвратить нарушение функционирования карбюратора у ВАЗ 2110?

Регулировка топливного уровня в поплавковом отсеке

1. Крышку карбюратора следует удерживать с учётом того, что поплавки должны смотреть горизонтально вверх. Основной задачей является проверка зазора, который образуется между поплавками и прокладками карбюраторной крышки. Оптимальный зазор составляет 1 миллиметр, но при этом разрешаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметров.
2. Для регулировки зазора используют язычок, а также рычаги поплавков. Их необходимо подгибать для изменения зазора.
3. Внимания заслуживает поверхность язычка, которую нужно располагать перпендикулярно, относительно игольчатого клапана. Кроме этого, не рекомендуются даже малейшие повреждения. По данной причине внимание нужно обращать на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого своего появления.
4. Установка карбюраторной крышки на её первоначальное место — важная процедура. По данной причине нужно убедиться в том, что поплавки не прикасаются к внутренним стенкам камеры. Если потребуется, нужно слегка подогнуть рычаги.

Регулировка пускателя карбюратора

Ещё одна важная задача — отрегулировать пусковое устройство, под влиянием которого будет успешно функционировать карбюратор. Какие задачи нужно выполнить?

1. Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
2. Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
3. При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
4. Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
5. Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
6. Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
7. Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Регулируем холостой ход

Для правильных поездок на автомобиле и исключения потенциальных неприятностей, связанных с холостыми оборотами, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учётом предстоящего взаимодействия с этой системой. Регулировочные мероприятия в этом случае выполняются только на хорошо прогретом двигателе.

1. Самая простая задача — повернуть втулку. Однако это действие не всегда позволяет успешно восстановить заводские характеристики, поэтому может потребоваться выворачивание винта с поломкой втулки. Затем можно повернуть винт и определить объём смеси для нужной частоты вращения коленвала.
2. При нажатии на педаль газа мотор ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленчатого вала. В то же время, если педаль газа отпускается, мотор не должен глохнуть. Этот аспект нужно учитывать, занимаясь настройкой карбюратора ВАЗ 2110 с автоподсосом, ведь устройство регулировку полноценную требует с обязательным учётом многочисленных аспектов. Если двигатель глохнет, требуется дальнейшая настройка или ремонт.
3. В каждом случае поворот винта приводит к увеличению частоты вращения коленчатого вала по часовой стрелке. Одновременно с этим уровень CO в отработавших газах должен снижаться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность для успешного проведения профилактических работ и предотвращения потенциальных неисправностей.

Особенности проведения ремонта

Как проводить ремонт карбюратора ВАЗ 2110? Прежде всего, нужно провести разбор карбюратора и убедиться в отсутствии гаек и других посторонних предметов, способных упасть в карбюратор, а затем — в цилиндр и привести к капитальному ремонту мотора. Только после успешно проведённой разборки и проверки можно вернуться к карбюратору.

1. Электромагнитный клапан нужно вывернуть. С него рекомендуется снять жиклёр холостого хода, а затем — прочистить его и проверить на работоспособность.
2. Следующий обязательный этап — чистка крышки с проверкой зазора холодного пуска и целостного состояния диафрагмы холодного пуска.
3. Поплавок, устанавливаемый на карбюратор, должен обладать идеальной геометрией и быть целостным.
4. Одна из самых распространённых неисправностей карбюратора ВАЗ 2110 — залипание игольчатого клапана. Для устранения неисправности нужно установить возвратную скобу, взятую из «классической» иглы или созданную из пружинки обычной шариковой ручки. Заворачивать электромагнитный клапан нужно с оптимальной аккуратностью, так как в противном случае резьба будет подпорчена в крышке.
5. Следующий этап — корпус карбюратора. Гайки крепления должны быть тщательно затянуты к впускному коллектору.
6. Насос-ускоритель нужно проверить на полноценную работу. С самых первых секунд открытия дроссельной заслонки должны виднеться бензиновые струйки из распылителей. Если струйки появляются не сразу, разгон автомобиля не будет быстрым. Для устранения дефекта нужно заняться рычагом, эксцентриком привода ускорителя и его диафрагмой. Нужно убедиться в чистом состоянии распылителя. Если же проблема заключается в диафрагме, устройство будет приводить к перерасходу топлива, нарушению работы мотора.

Самостоятельная работа на ВАЗ возможна, но в то же время полностью разбирать карбюратор не следует. В противном случае могут быть непредвиденные обстоятельства. Если самостоятельно снять автомобильный карбюратор и полностью разобрать его, последствия могут быть крайне опасными. Карбюратор с коллектора снимают только для замены прокладок.

В большинстве случаев ремонт карбюратора нужно доверять опытным специалистам, которые знают, как нужно всё выполнить. При самостоятельных действиях желательно ограничиться диагностикой, настройкой карбюратора и проверкой на неисправности, самым простым ремонтом.

Если статья оказалась полезной, напишите нам.

Карбюраторы 21083, 2110, 2114 с автоматическими устройствами пуска

Карбюраторы 21083, 2110, 2114 с автоматическими устройствами пуска

1. Давно пилила мне мозг эта штуковина, после установки всяких заводских и экспортных приспособлений — стал как-то очень резать глаз подсос, который был автоматизирован на машинах для экспорта.
В принципе, ручное управление никогда не напрягало, да и ценники на карбюраторы с автоподсосом совсем казались неинтересными, но вот после появления короткого крыла — появилось желание сделать две карбюраторовые машины как можно более разными.
Нашелся в деревенском карбюраторюратор 21083-31.

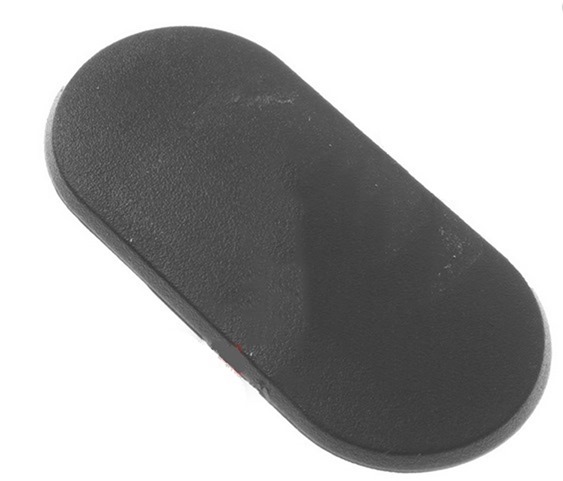

Ну, а вместо подсоса в панели ставится заглушка, каталожный номер 21083-1108162:

Теперь инсталляция ждёт своего часа.

2. Немного инфы О КАРБЮРАТОРАХ «Solex» для экспорта и проч.
Устанавливали на конвейере следующие варианты:
21083-1107010—31
«31»я модификация — устанавливалась на карбюраторные 2110 и карбюраторные самара2 (2114,2115)

21083-1107010—35
-«35″я модификация- 2108,09,099 -для экспорта, отличалась. от 31ого карбюратора 2х ступенчатым положением воздушной заслонки — в остальном тот же 31й вариант

21083-1107010—62
— «62»ая модификация для экспорта, для машин именно с катализатором!
Применялся с системой Axtec . Карбюратор с электронным управлением, а на панели выводился Check Engine

Карбюратор 62 в каталоге

Система снижения токсичности для 62 карбюратора

21083-1107010—61
-«61″я модификация — тоже, что и предыдущий 62ой, только этот использовался с более древне по годам выпуска системой снижения токсичности Olson dinol , со встроенным мпсз.
Принципиально отличие этого карбюратора — иное подключений клапанов приготовления смеси.

Карбюратор 61 в каталоге, виден датчик детонации на впуске

внешнее отличие 31-го и 35 с 62/61 ми модификациями — у последних есть пластиковый винт регулирования положения 2й ступени возд заслонки, показан стрелкой

Еще был редкий вариант исполнения:
2114–1107010-31 — Тот же, что и для 2110, отличие одно — На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114–1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Вот такие варианты самых «навороченных» карбюраторов для переднеприводников ВАЗа были в природе.

3. Устройство автоматического подсоса
Все эти карбюраторы, по сути, тот же обычный карбюратор, только с дополнительными устройствами, так что, настройки и ремонт практически все тоже самое. Единственное, у всех у них (31,35,62,61 мод.) появилось пару патрубков для прогрева тосолом двигателя

биметаллической пружины, находящейся в жидкостной камере. Вот, собственно, и всё.

Видео:✅Регулировка карбюратор Ваз 2110 с полуавтоматической системой пуска. Лечим очень глубокие провалы.Скачать

жидкостная камера (снята) с биметаллической пружиной

Точнее, устройство пуска двигателя полуавтоматическое), т.к. для снижения оборотов двигателя во время прогрева, необходимо нажать на педаль газа, чтобы «полуавтоматический подсос» «убрался» на одну из 5 ступеней, который заложены конструктивно во всех карбюраторах с такой системой (см.фото)

стрелками показан фиксатор(серебристый) и поворотный кулачок воздушной заслонки (черный) на нём 5 зубцов, каждый из которых перескакивает только после нажатия на педаль газа

Собственно, на многих карбюраторных иномарках такая же система.

4. Пару советов и мифов
Миф о том, что если залить свечи машины с автоподсосом, то невозможно их продуть, как на обычном авто, убиранием подсоса — БРЕД)
На обычном карбюраторе эта процедура заключается в утапливании кнопки «подсоса» и полном нажатии на педаль управления дроссельными заслонками. На карбюраторе с автоматической пусковой системой водитель не может произвольно открыть или закрыть воздушную заслонку. Поэтому для обеспечения такой продувки на карбюраторах модификации «31» «35», «62», «61» предусмотрен дополнительный рычажный механизм, встроенный в механизм пусковой системы. Так что смело нажимаем педаль и продуваем

Самое ценное в системе пуска — биметаллическая пружина, убить её крайне невозможно, но при сборке жидкостной камеры — надо совмещать метки на корпусе:

стрелками показаны метки, которые необходимо совмещать

5. Про экологичные 35е и 62,61е модификации.
в 2х словах
35й и 61,62е Сконструированы для соответствия эко нормам стран экспорта. 35й только без 2 клапанов управлением смеси, а 61, 62й, как говорилось выше, для систем с катализатором. 61,62й карбюратор работает на более богатой смеси имеет 2 электроклапана управлением качеством смеси, у таких машин выше расход и спад мощности -2 л.с.

Отличие 31-го от 35/61/62ых:
На карбюраторах с автоматическим пусковым устройством модификации «31» вместо более сложного вышеописанного «двухступенчатого» механизма, с двумя фиксированными положениями управления воздушной заслонкой после пуска, используется более простой механизм, с одним фиксированным положением, как это имеет место на всех карбюраторах 2108 базовых моделей с ручным управлением.

Существуют также варианты карбюраторов 21083 модификаций «31» и «35» оборудованные автоматическим пусковым устройством, и не имеющие системы электронного управления составом смеси. На автомобилях с такими карбюраторами нейтрализатор отработавших газов отсутствует.
Про ступени открытия Воздушных заслонок (отличие одно и 2хступенчатых):

Имея в своей основе тот же принцип действия, что и на карбюраторах базовых моделей 2108, диафрагменный механизм приоткрытия воздушной заслонки после запуска двигателя на карбюраторах 21083 с автоматической пусковой системой имеет значительные конструктивные отличия. В первую очередь это определяется наличием в механизме двух фиксированных положений (на 2,0 — 2,5 и 5,5 — 6,0 мм) приоткрытия воздушной заслонки вместо одного (около 3 мм) на других моделях карбюраторов 2108.

Механизм двухступенчатого приоткрытия воздушной заслонки на карбюраторах 2108 модификаций «35» «62» имеет вакуумную камеру с диафрагмой и закрепленной на ней гайкой штоком. Разрежение в вакуумную камеру по каналу подается из задроссельного пространства карбюратора через входное отверстие и далее по системе каналов в корпусе карбюратора через отверстие во фланце крепления корпуса пускового устройства. Под крышкой вакуумной камеры имеется возвратная пружина, перемещающая шток при отсутствии разрежения вправо.

Про блокировку 2й камеры карбюратора при прогреве:

на старых кабах с автоподсосом был рычаг (зеленый) при прогреве блокировал 2ю камеру, доставлял геммора в общем

Как видим, в механизме блокировки дроссельной заслонки вторичной камеры имеются достаточно много поворотных рычагов, находящихся в крайне неблагоприятных с точки зрения возможного загрязнения условиях. Поэтому в последнее время стали появляться партии карбюраторов, где рычаг блокировки открытия дроссельной заслонки вторичной камеры попросту отсутствует, а на защелке установлена дополнительная пружина, принудительно опускающая усик рычага, вводя его в зацепление с выступом на рычаге оси дроссельной заслонки первичной камеры независимо от температурного состояния двигателя. Таким образом, на этих карбюраторах механизм блокировки открытия дроссельной заслонки вторичной камеры на непрогретом двигателе попросту исключен

Нашел картинку из мануала. Салон изображен с рулем 2114

европанель с родным 14ым рулём

Замена водительских сидений ВАЗ 2109

Задача: заменить водительские сидения ВАЗ 2109 на сидения VW Passat CC

Боковые поддержки, подогрев всего чего только

Двигатель работает только на «подсосе», почему?

Если прогретый карбюраторный двигатель автомобиля работает на холостом ходу только на «подсосе» (с вытянутой на себя рукояткой привода воздушной заслонки карбюратора), то скорее всего имеется неисправность в карбюраторе, системе зажигания или самом двигателе.

Почему прогретый двигатель работает только на «подсосе»?

Потому, что либо в него поступает слишком бедная топливная смесь, не позволяющая развить необходимую мощность и соответственно поддерживать обороты холостого хода в пределах 600-800 об/мин, либо имеется нарушение искрообразования на электродах свечей приводящее к неполному или несвоевременному сгоранию топливной смеси, что так же сказывается на его мощностных показателях.

Вытянутая на себя рукоятка «подсоса» позволяет прикрыть (частично или полностью) воздушную заслонку карбюратора, чем обеспечивается принудительное обогащение топливной смеси за счет снижения в ней доли воздуха и поддержание минимальных оборотов ХХ.

Причины работы двигателя только на «подсосе» связанные с карбюратором и системой питания

На примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

Не работает система холостого хода карбюратора (СХХ)

Топливная смесь не поступает в двигатель на режиме холостого хода автомобиля либо вообще, либо поступает частично. Причины: СХХ засорилась полностью, засорился топливный жиклер СХХ, не работает электромагнитный клапан или система ЭПХХ, нарушено правильное положение дроссельной заслонки 1-й камеры или воздушной заслонки карбюратора.

Прочистка каналов системы холостого хода карбюратора Солекс подручными средствами

Подробнее о том как диагностировать и устранить неисправность системы холостого хода карбюратора Солекс 2108, 21081, 21083: «Не работает система холостого хода карбюратора Солекс».

Не качает бензонасос

Нарушена подача бензина в карбюратор, топливная смесь на выходе получается бедная. Причины: засорились фильтры топливной системы (в бензонасосе, фильтр тонкой очистки топлива, фильтр на заборнике топлива в бензобаке), неисправны клапана бензонасоса, не отрегулирован привод бензонасоса (стерся толкатель).

Проверка бензонасоса автомобилей ВАЗ 2108, 2109, 21099

Повреждена система питания двигателя

Топливо из бензобака поступает в неполном объеме или не поступает вовсе. Причины: засорились фильтры системы, засорен заборник топлива в топливном баке, повреждены топливные магистрали (пробиты, деформированы).

«Подсос» постороннего воздуха в карбюратор

Лишний воздух, поступающий в топливную смесь через не герметичные уплотнения карбюратора обедняет топливную смесь. Возможные места «подсоса» лишнего воздуха — это прокладка под карбюратор, резиновое уплотнительное кольцо на винте «качества» топливной смеси, уплотнительное кольцо на ЭМК.

Места «подсоса» постороннего воздуха в карбюратор Солекс

Как бороться с этой неисправностью и найти место «подсоса»: «Подсос постороннего воздуха в карбюратор».

Причины работы двигателя только на «подсосе» связанные с системой зажигания

Неправильно установлен угол опережения зажигания

Слишком раннее или, наоборот слишком позднее зажигание не позволяет своевременно поджигать топливную смесь в камерах сгорания. Сопротивление вращению коленчатого вала при этом возрастает до такой степени, что двигатель может запуститься и работать только на «подсосе», позволяющем хоть как-то компенсировать потери мощности дополнительным обогащением топливной смеси.

Углы опережения зажигания двигателей ВАЗ 2108, 21081, 21083

Видео:Интересная неисправность. Подсос топлива в систему холостого хода, карбюратор Солекс.Скачать

«Пробиты» детали системы зажигания

Короткое замыкание в элементах высоковольтной цепи системы зажигания (свечи, высоковольтные провода, крышка трамблера) приводит к нарушению искрообразования на электродах свечей. Искра периодически пропадает, ее сила снижается. Это не позволяет эффективно сжигать топливную смесь и выходить на необходимые обороты холостого хода двигателя. Компенсировать потери мощности может только принудительное обогащение топливной смеси путем вытягивания на себя рукоятки «подсоса».

проверка центральной жилы высоковольтного провода

Причины работы на «подсосе», связанные с неисправностью двигателя

Сбиты фазы газораспределения

Перескочил ремень ГРМ или при замене был установлен неправильно (сместились метки положения распредвала и коленвала относительно друг друга).

Карбюраторы 21083, 2110, 2114 с автоматическими устройствами пуска

1. Давно пилила мне мозг эта штуковина, после установки всяких заводских и экспортных приспособлений — стал как-то очень резать глаз подсос, который был автоматизирован на машинах для экспорта.
В принципе, ручное управление никогда не напрягало, да и ценники на карбюраторы с автоподсосом совсем казались неинтересными, но вот после появления короткого крыла — появилось желание сделать две карбюраторовые машины как можно более разными.
Нашелся в деревенском карбюраторюратор 21083-31.

Ну, а вместо подсоса в панели ставится заглушка, каталожный номер 21083-1108162:

Теперь инсталляция ждёт своего часа.

2. Немного инфы О КАРБЮРАТОРАХ «Solex» для экспорта и проч.
Устанавливали на конвейере следующие варианты:
21083-1107010—31
«31»я модификация — устанавливалась на карбюраторные 2110 и карбюраторные самара2 (2114,2115)

21083-1107010—35
-«35″я модификация- 2108,09,099 -для экспорта, отличалась. от 31ого карбюратора 2х ступенчатым положением воздушной заслонки — в остальном тот же 31й вариант

21083-1107010—62
— «62»ая модификация для экспорта, для машин именно с катализатором!
Применялся с системой Axtec . Карбюратор с электронным управлением, а на панели выводился Check Engine

Карбюратор 62 в каталоге

Система снижения токсичности для 62 карбюратора

21083-1107010—61
-«61″я модификация — тоже, что и предыдущий 62ой, только этот использовался с более древне по годам выпуска системой снижения токсичности Olson dinol , со встроенным мпсз.
Принципиально отличие этого карбюратора — иное подключений клапанов приготовления смеси.

Карбюратор 61 в каталоге, виден датчик детонации на впуске

внешнее отличие 31-го и 35 с 62/61 ми модификациями — у последних есть пластиковый винт регулирования положения 2й ступени возд заслонки, показан стрелкой

Еще был редкий вариант исполнения:
2114–1107010-31 — Тот же, что и для 2110, отличие одно — На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114–1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Вот такие варианты самых «навороченных» карбюраторов для переднеприводников ВАЗа были в природе.

3. Устройство автоматического подсоса
Все эти карбюраторы, по сути, тот же обычный карбюратор, только с дополнительными устройствами, так что, настройки и ремонт практически все тоже самое. Единственное, у всех у них (31,35,62,61 мод.) появилось пару патрубков для прогрева тосолом двигателя

биметаллической пружины, находящейся в жидкостной камере. Вот, собственно, и всё.

жидкостная камера (снята) с биметаллической пружиной

Точнее, устройство пуска двигателя полуавтоматическое), т.к. для снижения оборотов двигателя во время прогрева, необходимо нажать на педаль газа, чтобы «полуавтоматический подсос» «убрался» на одну из 5 ступеней, который заложены конструктивно во всех карбюраторах с такой системой (см.фото)

стрелками показан фиксатор(серебристый) и поворотный кулачок воздушной заслонки (черный) на нём 5 зубцов, каждый из которых перескакивает только после нажатия на педаль газа

Собственно, на многих карбюраторных иномарках такая же система.

4. Пару советов и мифов
Миф о том, что если залить свечи машины с автоподсосом, то невозможно их продуть, как на обычном авто, убиранием подсоса — БРЕД)
На обычном карбюраторе эта процедура заключается в утапливании кнопки «подсоса» и полном нажатии на педаль управления дроссельными заслонками. На карбюраторе с автоматической пусковой системой водитель не может произвольно открыть или закрыть воздушную заслонку. Поэтому для обеспечения такой продувки на карбюраторах модификации «31» «35», «62», «61» предусмотрен дополнительный рычажный механизм, встроенный в механизм пусковой системы. Так что смело нажимаем педаль и продуваем

Самое ценное в системе пуска — биметаллическая пружина, убить её крайне невозможно, но при сборке жидкостной камеры — надо совмещать метки на корпусе:

стрелками показаны метки, которые необходимо совмещать

5. Про экологичные 35е и 62,61е модификации.
в 2х словах
35й и 61,62е Сконструированы для соответствия эко нормам стран экспорта. 35й только без 2 клапанов управлением смеси, а 61, 62й, как говорилось выше, для систем с катализатором. 61,62й карбюратор работает на более богатой смеси имеет 2 электроклапана управлением качеством смеси, у таких машин выше расход и спад мощности -2 л.с.

Отличие 31-го от 35/61/62ых:
На карбюраторах с автоматическим пусковым устройством модификации «31» вместо более сложного вышеописанного «двухступенчатого» механизма, с двумя фиксированными положениями управления воздушной заслонкой после пуска, используется более простой механизм, с одним фиксированным положением, как это имеет место на всех карбюраторах 2108 базовых моделей с ручным управлением.

Существуют также варианты карбюраторов 21083 модификаций «31» и «35» оборудованные автоматическим пусковым устройством, и не имеющие системы электронного управления составом смеси. На автомобилях с такими карбюраторами нейтрализатор отработавших газов отсутствует.
Про ступени открытия Воздушных заслонок (отличие одно и 2хступенчатых):

Имея в своей основе тот же принцип действия, что и на карбюраторах базовых моделей 2108, диафрагменный механизм приоткрытия воздушной заслонки после запуска двигателя на карбюраторах 21083 с автоматической пусковой системой имеет значительные конструктивные отличия. В первую очередь это определяется наличием в механизме двух фиксированных положений (на 2,0 — 2,5 и 5,5 — 6,0 мм) приоткрытия воздушной заслонки вместо одного (около 3 мм) на других моделях карбюраторов 2108.

Механизм двухступенчатого приоткрытия воздушной заслонки на карбюраторах 2108 модификаций «35» «62» имеет вакуумную камеру с диафрагмой и закрепленной на ней гайкой штоком. Разрежение в вакуумную камеру по каналу подается из задроссельного пространства карбюратора через входное отверстие и далее по системе каналов в корпусе карбюратора через отверстие во фланце крепления корпуса пускового устройства. Под крышкой вакуумной камеры имеется возвратная пружина, перемещающая шток при отсутствии разрежения вправо.

Про блокировку 2й камеры карбюратора при прогреве:

на старых кабах с автоподсосом был рычаг (зеленый) при прогреве блокировал 2ю камеру, доставлял геммора в общем

Как видим, в механизме блокировки дроссельной заслонки вторичной камеры имеются достаточно много поворотных рычагов, находящихся в крайне неблагоприятных с точки зрения возможного загрязнения условиях. Поэтому в последнее время стали появляться партии карбюраторов, где рычаг блокировки открытия дроссельной заслонки вторичной камеры попросту отсутствует, а на защелке установлена дополнительная пружина, принудительно опускающая усик рычага, вводя его в зацепление с выступом на рычаге оси дроссельной заслонки первичной камеры независимо от температурного состояния двигателя. Таким образом, на этих карбюраторах механизм блокировки открытия дроссельной заслонки вторичной камеры на непрогретом двигателе попросту исключен

Видео:Ремонтируем Холостой Ход (Подсос воздуха)Скачать

Нашел картинку из мануала. Салон изображен с рулем 2114

европанель с родным 14ым рулём

Замена водительских сидений ВАЗ 2109

Задача: заменить водительские сидения ВАЗ 2109 на сидения VW Passat CC

Боковые поддержки, подогрев всего чего только

Видео

Автоматический подсос карбюратора ВАЗ | САУВЗСкачать

Карбюратор 83-31. Холодный запуск и "Лишний" воздух ("Десятка" Наиля)Скачать

ВАЗ-2110. 45-ый чайник + 4-ый резанный кулачок! Десятка ПОЛЕТЕЛА!Скачать

Нет тяги без подсоса, что делать.Скачать

Антиремонт !!! Карбюратор чистый , но авто едет только на лямкеСкачать

И снова о проблеме ГДС! Карбюратор ВАЗ-2110!Скачать

Карбюратор Солекс-автомат на классике!!! Отлично работает!!!Скачать

Ремонт бензонасоса. Едет только на подсосе!Скачать

Плавают обороты. Тряска, стрельба, провалы. Едет только на подсосе.Скачать

ВАЗ-2110. Замена карбюратора 83-31 на 83-ий! Особенности процесса!Скачать

карбюратор с автоподсосом и велИкие карбодрочеры.Скачать

Солекс с автоподсосом на ВАЗ- хороший вариант, но только не для УралаСкачать
