Как снять трамблер на ваз 2109

Замена трамблера и его частей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как снять трамблер на ваз 2109

Местонахождение трамблера
Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Как снять трамблер на ваз 2109

Когда менять трамблер?
Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

  • автомобиль начинает дергаться;
  • машина попросту не заводится;
  • потеря мощности у двигателя автомобиля, машина хуже едет;
  • увеличение расхода топлива у автомобиля.

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

Как снять трамблер на ваз 2109

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

Как снять трамблер на ваз 2109

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

Как снять трамблер на ваз 2109

5) Снимите держатель с двигателя автомобиля.

Как снять трамблер на ваз 2109

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

Как снять трамблер на ваз 2109

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Как снять трамблер на ваз 2109

Затем отверните правую гайку.

Как снять трамблер на ваз 2109

8) Снимите непосредственно трамблер с мотра автомобиля.

Как снять трамблер на ваз 2109

Установка:
1) В начале выверните два винта у крышки и снимите её.

Как снять трамблер на ваз 2109

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

Как снять трамблер на ваз 2109

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

Как снять трамблер на ваз 2109

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

Как снять трамблер на ваз 2109

3) Снимите крышку и замените её на новую.

Примечание!
Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Как снять трамблер на ваз 2109

Примечание!
Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы
Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Замена трамблера своими руками

Прежде чем приступать к снятию трамблера (распределителя зажигания) на ВАЗ 2109-2108, необходимо обязательно отсоединить минусовую клемму от аккумуляторной батареи. Данная процедура выполняется своими силами не так сложно, как может показаться, но есть очень важные моменты, на которые стоит обратить внимание. Об этом будет подробно рассказано в процессе описания процедуры. Для выполнения данного ремонта понадобятся следующие инструменты:

  1. Ключ на 10 рожковый или накидной
  2. Головка торцевая и трещоточная рукоятка
  3. Отвертка с крестовым лезвием

Как снять трамблер на ваз 2109

Порядок снятия и установки трамблера на ВАЗ 2109-2108

Итак, прежде чем приступать к снятию, обратите внимание на положение установки трамблера относительно корпуса. Обязательно запомните или нанесите метки, чтобы при установке поставить его в такое же положение.

Как снять трамблер на ваз 2109

Затем необходимо отсоединить высоковольтные провода от крышки распределителя: 4 свечных и один центральный с катушки зажигания:

Как снять трамблер на ваз 2109

Также необходимо отключить штекер с проводами, который наглядно показан на фото ниже:

Как снять трамблер на ваз 2109

Затем сдергиваем тонкий шланг от вакуум-корректора распределителя:

Как снять трамблер на ваз 2109

Теперь можно приступать непосредственно к откручиванию гаек крепления самого трамблера ВАЗ 2109-2108. Всего их три штуки: одна находится по центру сверху:

Как снять трамблер на ваз 2109

И две остальные находятся по бокам, и их удобнее откручивать обычным рожковым ключом, так как трещоткой с головкой туда просто не подлезть. Боковые пока не откручивайте до конца, так как нужно выставить метки ВМТ.

Как снять трамблер на ваз 2109

Но прежде чем снимать распределитель зажигания, необходимо установить поршень 1-го цилиндра в ВМТ. Для этого через отверстие в картере КПП (предварительно вынув резиновую заглушку) нужно совместить метки на корпусе и маховике. Установив рычаг КПП в нейтральное положение, ключом на 19 прокручивайте шкив коленвала до необходимого момента. Вот так это должно выглядеть:

Как снять трамблер на ваз 2109

И только после этого откручиваем две оставшиеся гайки и приступаем к снятию трамблера, снимая его со шпилек в сторону:

Как снять трамблер на ваз 2109

Если вы решили произвести замену трамблера, то необходимо купить новый, цена которого на автомобили ВАЗ 2109-2108 составляет порядка 1000 рублей. Перед установкой необходимо снять крышку, открутив два болтика ее крепления:

Как снять трамблер на ваз 2109

И когда будете ставить на место, смотрите, чтобы наружный контакт бегунка во время установки находился ровно напротив вывода первого цилиндра на крышке:

Как снять трамблер на ваз 2109

То есть, после того, как распределитель надели на шпильки корпуса, прислоните крышку и посмотрите, совпадает ли положение контакта бегунка с выводом 1-го цилиндра:

Как снять трамблер на ваз 2109

И после этого окончательно закручиваем все гайки крепления трамблера и устанавливаем крышку на свое место. И не забываем, что необходимо соблюдать первоначальное положение распределителя относительно корпуса, чтобы сохранить момент зажигания.

Снятие и замена трамблера на ВАЗ 2108, 2109, 21099

Как снять трамблер на ваз 2109

Здравствуйте, из данной статьи Вы узнаете, как заменить трамблер на ВАЗ 2108, 2109, 21099 своими руками и для чего вообще он нужен. Если не вдаваться в подробности, то трамблер нужен для образования искры в тот момент, когда поршень находится в верхней мертвой точке (ВМТ) и в разных цилиндрах естественно это происходит в разное время. Обычно трамблер снимается для замены датчика Холла, но бывает, что и сам трамблер выходит из строя.
Перед тем, как приступить к замене трамблера снимите клемму с аккумулятора. Первым делом необходимо пометить в каком положении был установлен трамблер относительно корпуса, потом при установке надо будет установить его точно так же

Как снять трамблер на ваз 2109

Далее снимаем высоковольтные (ВВ) провода с трамблера (лучше запомнить их расположение, но если что, на трамблере должно быть написано с какого по номеру цилиндра должен идти провод)

Как снять трамблер на ваз 2109

После этого отсоединяем колодку с проводами от трамблера

Как снять трамблер на ваз 2109

Теперь отсоединяем шланг от вакуум-корректора

Как снять трамблер на ваз 2109

Следующим действием отворачиваем 3 гайки крепления трамблера головкой или ключом на 10 (нижние гайки сразу до конца не стоит откручивать, сделаем это чуть позже)

Как снять трамблер на ваз 2109

Как снять трамблер на ваз 2109

Дело в том, что перед тем, как полностью снять трамблер, надо выставить поршень первого цилиндра в ВМТ. Для этого выньте заглушку сверху на коробке передач и совместите метки на маховике и на корпусе коробки. Чтобы это сделать поставьте рычаг КПП в нейтральное положение и прокрутите ключом на 19 шкив коленчатого вала до совпадения меток

Как снять трамблер на ваз 2109

Потом можно до конца откручивать гайки крепления трамблера и снимать его

Как снять трамблер на ваз 2109

При установке нового или старого трамблера надо убедится, что бегунок стоит в правильном положении. Для этого открутите 2 болта и снимите крышку трамблера

Как снять трамблер на ваз 2109

Наружный конец бегунка (который на фото находится сверху) должен располагаться напротив вывода первого цилиндра на крышке трамблера

Как снять трамблер на ваз 2109

Как снять трамблер на ваз 2109

Установка трамблера производится в обратном порядке.

Замена сальника трамблера на ВАЗ 2109 (видео)

Система зажигания ВАЗ 2109 состоит из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе. Среди этих приборов присутствует трамблер.

Как снять трамблер на ваз 2109

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не возникало проблем с недопониманием инструкций по ремонту системы зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

  • Появление трещин на крышке;
  • Сломанный датчик Холла;
  • Прогоревший бегунок;
  • Прогоревшие контакты на крышке;
  • Разболтанный подшипник, удерживающий датчик Холла;
  • Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

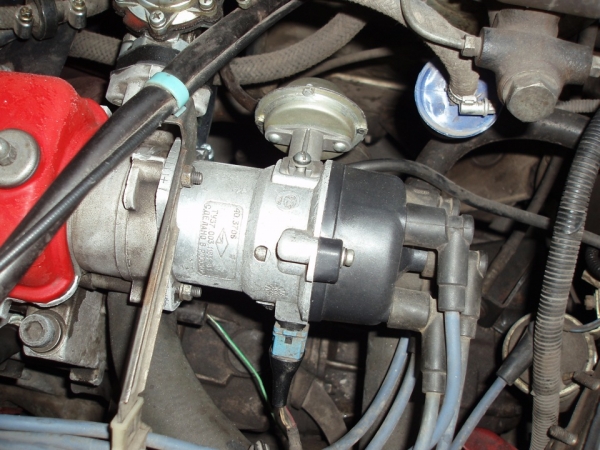

Как снять трамблер на ваз 2109 Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом

Причины

Чрезмерная детонация поршневой системы

Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца

Черный дым из трубы при запуске двигателя

Это говорит о том, что зажигание слишком раннее

Упала мощность двигателя, растет расход топлива

Тут зажигание уже позднее, потому смесь не может полностью сгорать

Двигатель начинает неравномерно работать на холостом ходу

Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

  • Тахометр;
  • Шлицевая отвертка;
  • Стробоскопы;
  • Гаечный ключ.

Приступаем к работе.

  1. Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
  2. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
  3. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
  4. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
  5. Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
  6. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
  7. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

  • Обесточьте автомобиль, сняв минус с АКБ;
  • Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
  • Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
  • Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
  • Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
  • Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
  • Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
  • Снимите ваш поврежденный трамблер.

Как снять трамблер на ваз 2109

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

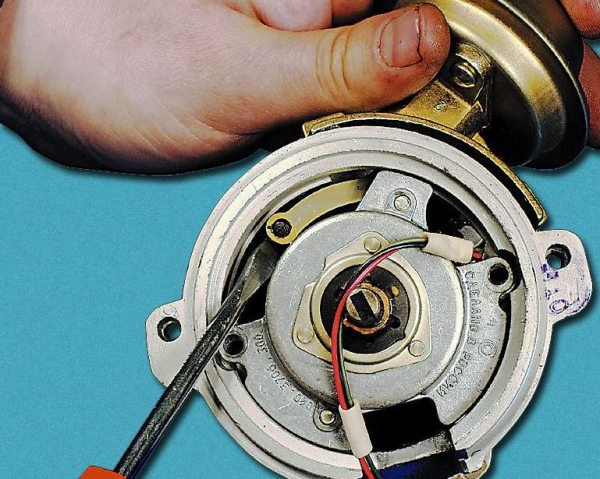

  1. Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
  2. Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
  3. Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
  4. В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
  5. Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
  6. Снимите пластиковый экран, выполняющий функции пылезащиты.
  7. От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
  8. Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
  9. Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Как снять трамблер на ваз 2109 Разборка агрегата

  1. Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
  2. Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
  3. Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

  1. Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
  2. Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Как снять трамблер на ваз 2109 Проверка наличия повреждений

  1. Под сальником находятся регулировочные шайбы.
  2. Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
  3. Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
  4. Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
  5. Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
  6. Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
  7. С вала снимите ведомую пластину вместе с экраном.
  8. Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
  9. Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

По ходу разборки трамблера вы сможете выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания полностью.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

Трамблёр ваз 2109 – устройство и ремонт

Трамблер (распределительный датчик зажигания) – это часть механизма автомобиля (конкретно зажигания). Благодаря статье можно понять принцип работы и действия детали трамблёр для ВАЗ 2109.

Для чего нужен трамблер

Как снять трамблер на ваз 2109Во многих системах зажигания (не важно, контактная она или безконтактная), существует высоковольтный и низковольтный контур. Распределитель зажигания – это и есть механизм, связанный с высоковольтной и маловольтажной проводкой. Главное его действие – это распределять высокое напряжение среди свечей в нужное время и в определенной последовательности.

Трамблер предназначен для принятия искры с катушки зажигания и распределения её в соответствии с принципом работы двигателя (ВАЗ2108/09) по дальнейшим механизмам автомобиля. Кроме того, трамблёр позволяет задать точку «искрообразования» (деталь даёт возможность выдавать управляемый импульс), что зависит от количества оборотов, общей нагруженности двигателя и метода установления зажигания.

Метод работы трамблёра

За основу детали взял вращающийся валик, который имеет соединение с распределительным валом двигателя. На валике прикреплены детали механизма, работающие в зависимости с вращением валика.

Как снять трамблер на ваз 2109

Трамблёр ВАЗ 2109 устройство: 1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Принцип работы трамблера на ваз 2109

Действие трамблера зависит от работы всех элементов механизма. Итак, механизм трамблера для ВАЗ 2109 состоит из следующих деталей:

  1. Ротор вращается и благодаря этому может распределять искру по трамблеру, после чего по проводам она попадает в свечи зажигания. На бегунок (другое название ротора) искра поступает через катушку зажигания с помощью движущейся детали в центре крышки.
  2. В Датчике Холла присутствует зазор и именно в него входит движущийся четырехзубчатый экран с равным количеством прорезов.
  3. Также в составе трамблёра есть центробежный и вакуумный регулятор, муфта, корпус, уплотнительное кольцо, регулировочные шайбы, опорная пластина, стопорная и упорная шайба, корректирующий-вакуум.
  4. Важно знать и то, что для автомобилей ваз модели 2109, 2108/099 могут устанавливаться два разные вида распределительного зажигания (т.е. трамблера) с другими видами крышек. По конструкции они очень похожи и различает эти механизмы только характеристикой сборки вакуумных и центробежных регуляторов. Обе крышки для трамблеров могут заменяться одна на другую (т.к. не имеют различий).

Как снять трамблер на ваз 2109

Возможные причины поломки

Существует ряд причин в связи с которым возможна поломка механизма трамблёра и после которых появляется необходимость срочной замены детали.

Как снять трамблер на ваз 2109

  1. Появившиеся трещины на поверхности крышки;
  2. Поломка «Датчика Холла»;
  3. Сгоревший «бегунок»;
  4. Подгоревшие контакты в крышке;
  5. Разбалтывающийся подшипник, который удерживает «Датчик Холла»;
  6. Плохое соединение контактов в штекерах датчиков.

Также есть причины появления неисправностей механизма.

Вот некоторые из них:

  1. Бывает так, что вентиляционное отверстие загрязняется и газы выходят через валик, замасливая бегунок.
  2. Иногда случаются «пробои» на массе из-за небольших трещин в крышке распределителя.
  3. При некачественной сборке механизм быстро выходит из строя ( в частности отдельные детали).
  4. Подшипник может разболтаться.

Любая из этих ситуаций (не включая плохой контакт с датчиками) требуют скорейшей замены детали трамблера. Но иногда достаточно просто отрегулировать некоторые недочеты в системах зажигания и это мгновенно вернёт двигатель в рабочее состояние.

Существует ряд причин, которые могут указать на такую ситуацию.

  1. Слишком сильная детонация. Данная неполадка происходит из-за раннего зажигания в связи с которым деформируются кольца (поршневые). Один из симптомов – звенящий шум во время надавливания на педаль газа.
  2. Тёмный дым, выходящий из трубы во время работы автомобиля следствие того, что зажигание включают рано.
  3. Топливо расходуется гораздо больше, но производительность двигателя стала меньше. В этом случае зажигание начинается слишком поздно.
  4. Неравномерная работа двигателя может быть вызвана и ранним, и поздним зажиганием.

Для того, чтобы вы смогли регулировать состояние (положение) трамблера, нужно будет приобрести:

Как снять трамблер на ваз 2109

  • Шлицевую отвертку;
  • Стробоскоп;
  • Гаечные ключи;
  • Тахометр.

Ремонт трамблера ваз 2109

Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109 Как снять трамблер на ваз 2109Как снять трамблер на ваз 2109

  1. Сперва следует запустить двигатель в рабочее состояние и увеличить холостой оборот примерно к 700 единицам. Далее нужно убедиться в том, что температура рабочего двигателя не превышает девяносто градусов по цельсию.
  2. После чего необходимо вставить коленвал в соответствии с инструкцией на крышках цилиндра.
  3. После чего на провод, который выходит из механизма трамблёра нужно подключить к лампе на двенадцать вольт, а второй стороной провести к массе.
  4. Дальше нужно выключить зажигание и следить за состоянием лампочки. В том случае, когда она загорается необходимо ослабить гайку, удерживающую пластинку детали, потом медленно и осторожно начинать поворачивать распределитель вправо до того момента, пока лампочка снова не загорится.
  5. Рекомендуется проехать небольшое расстояние на средней скорости (около 40-50 километров в час). Все признаки поломки отсутствуют, значит ремонт выполнен правильно.
  6. При продолжающихся проблемах и безрезультатных ремонтов необходимо менять деталь.

Видео

Поделиться или сохранить к себе:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности.
