Как натянуть ремень грм на ваз 2110, 8 клапанов

Замена ремня ГРМ на ВАЗ-2110, 2111, 2112

Ремень газораспределительного механизма на восьмиклапанных «десятках» представляет собой кольцевой ремень зубчатой конструкции из резины. Он предназначен для передачи крутящего момента от шестерни коленвала, на шестерню распредвала.

Привод ГРМ включает также натяжной ролик, при помощи которого ремню придается нужное натяжение. Помимо этого ремень ГРМ приводит в действие водяной насос, вращая его приводную шестерню.

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

нарушение целостности ремня (трещины, расслаивание);
деформация;
обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Зачем менять ремень

В соответствии с перечнем регламентных работ для ВАЗ 2110, ремень ГРМ необходимо менять после каждых 60-75 тыс. км пробега, однако, здесь нужно учитывать еще и условия его эксплуатации, а это:

перепады температур;
попадание на ремень масла;
неполадки в работе натяжного ролика;
неисправная помпа.

Все это неизбежно приведет к его повреждениям.

Необходимо не реже одного раза в месяц осматривать:

ремень (определяя его целостность);
натяжной ролик ;
шестерню водяного насоса.

И хотя на 8-клапанных двигателях ВАЗ, клапана при обрыве ремня не загибает, эта поломка может вывести из строя помпу или генератор.

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)
АВТОВАЗ	2112-1006040
BOSCH	1987949559
CONTI	CT996
CONTITECH	CT 996
GOODYEAR	G1535
GATES	5539
FLENNOR	4428
LUZAR	LTB0112
LYNX	136CL254
PILENGA	CTP0996
OPTIBELT	ZRK1538
НАТЯЖНОЙ РОЛИК
АВТОВАЗ	21120-100612000

Замена

ключи на 10, 13, 17;
ключ для вращения ролика;
плоская отвертка;
баллонный ключ;
домкрат;
немного моторного масла для смазки натяжного ролика.

Автомобиль устанавливаем на ровном месте, включаем передачу.
С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

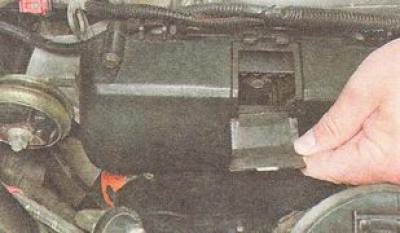

За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.
Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.
Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.
Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.
Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.
Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

В этом положении затягиваем болт крепления натяжного ролика.
Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.

Заключение

Завершив ремонтные работы, запустите двигатель. Оцените звук работы мотора. Если все сделано правильно, никаких посторонних шумов быть не должно.

При сильном натяжении ремня ГРМ возможен гул ролика натяжителя. В этом случае его крепление нужно ослабить, и провернуть ролик на 10-15 градусов влево, после чего опять надежно зафиксировать.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как натянуть ремень ГРМ без специального инструмента

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.

В результате, если выполнено правильное натяжение ремня ГРМ, то при снятом кожухе его длинная часть будет колебаться в пределах 1см. от оси.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

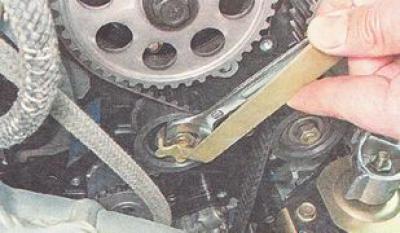

С помощью специального ключа натягиваем ремень ГРМ натяжным роликом. Если его нет, тогда можно натянуть ремень ГРМ с помощью двух гвоздей и отвертки, которая будет устанавливаться между ними. Также можно переделать в подходящий инструмент столовую вилку, обломив 2 центральных зуба, а крайние укоротить и загнуть.

Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

Как проверить ремень грм на ваз 2110

Всем привет! Недавно, заметил под капотом посторонний стук. Покрутился вокруг мотора, стучало, вроде как, со стороны ГРМ. Проверил натяжение ремня ГРМ, слабоват. Решил, что он и является источником шума, ослабленный ремень болтается и цепляет за кожух.
Решил подтянуть, за одно и проверить состояние ремня, ибо прошел он уже 22т.км

Натянуть ремень на шестнаре, не намного сложнее, чем на 8кл. Из спец. инструмента понадобится только ключик для натяжения ролика.

Для начала, следует снять ролик- натяжитель ремня генератора. (на авто с кондером или ГУРом) Скинуть приводной ремень и отложить его в сторону.
Открутить 5 болтов и снять кожух ГРМ.

Отпустить ключем на 17, гайку крепления ролика.

Натянуть ролик ГРМ, так, чтобы прогиб ремня, между шестернями составлял 5,4±0,2мм. под нагрузкой 100 Н (10 кгс).
Натяжение производить против часовой стрелки. Таким образом, чтобы отверстия на ролике находились снизу.

Я проверяю натяжение с помощью линейки и 10кг гири, установив линейку на ремень между шкивами, а на линейку гирю. Можно конечно обойтись и без, этого, выставив «на глаз». С опытом можно достаточно точно, натянуть ремень проверяя натяжение пальцем.

Если перетянуть ремень ГРМ, он будет противно скрипеть и визжать, особенно на горячем моторе. Перетянутый ремень быстрее износится, а также сократит срок службы помпы и натяжного ролика. Есть мнение, что лучше немного не дотянуть, чем перетянуть. Натяжение ремня рекомендуют производить при температуре двигателя 25-30гр. Если натягивать на совсем холодном моторе (например зимой), то после прогрева мотора до рабочей температуры, ремень окажется перетянут.

Выводы:
В моем случае, ремень действительно был слабоват, но после подтяжки посторонний стук не пропал, как выяснилось, источник стука был не в ГРМ. Что конкретно стучало, я расскажу в следующей записи.
Ремень ГРМ и ролик- натяжитель, оказались в хорошем состоянии, никаких признаков износа я не увидел.

Примечание. На автомобиле ремень привода ГРМ (газораспределительного механизма) следует заменять через каждые 45 000 км пробега. В процессе эксплуатации автомобиля необходимо периодически проверять натяжение и техническое состояние зубчатого ремня газораспределительного механизма. Для проверки его натяжения необходим специальный индикатор. Но работу по регулировки натяжения можно выполнить с достаточной точностью и без него. Ремень ГРМ должен быть чистый — без следов грязи и масла на его поверхности. Ремень ГРМ с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда подлежит немедленной замене.

Предупреждение. Регулировку ремня ГРМ следует выполнять на холодном двигателе.

Для выполнения регулировки натяжения потребуются:

ключ для натяжения ремня привода ГРМ;
штангенциркуль;
бытовой безмен.

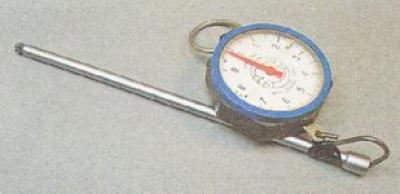

Зацепляем крючок безмена за рукоятку удлинителя торцового ключа. Изоляционной лентой или скотчем закрепляем крючок безмена на удлинителе.

Проверка состояния и регулировка натяжения ремня ГРМ

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к ТО и ремонту»).

2. На инжекторном двигателе ВАЗ 21124 (l,6i) снимаем верхнюю часть передней крышки ремня привода газораспределительного механизма (см. п. 3, 4 «Передняя крышка ремня привода ГРМ — снятие и установка»).

На инжекторном двигателе ВАЗ 2112 (l,5i) снимаем переднюю крышку газораспределительного механизма.

Примечание. Для проверки состояния и натяжения ремня газораспределительного механизма на инжекторном двигателе ВАЗ 2112 достаточно извлечь заглушку из передней крышки.

3. Снимаем правый грязезащитный щиток моторного отсека (см. п. 1-4 «Грязезащитные щитки моторного отсека — снятие и установка»).

4. Вращая коленчатый вал (по часовой стрелке за болт шкива) торцовым ключом на 17 мм, осматриваем ремень газораспределительного механизма.

Предупреждение. Попадание на ремень газораспределительного механизма масла и грязи сокращает срок его службы.

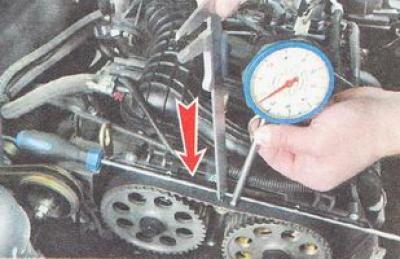

5. Натяжение ремня ГРМ проверяем в средней части ветви между шкивами распредвалов. Укладываем на шкивы распредвалов отвертку с длинным лезвием. Через удлинитель, надавив на ремень газораспределительного механизма с усилием 10 кгс, штангенциркулем замеряем его прогиб, который должен составлять 5,4 мм.

Примечание. На автомобиле с двигателем 2112 прогиб ремня газораспределительного механизма можно измерять от кромки передней крышки (если она не снята). Предварительно необходимо определить расстояние от кромки крышки до ремня и учитывать этот размер при измерениях.

Если прогиб больше указанного — натягиваем ремень газораспределительного механизма, если ремень перетянут — ослабляем его натяжение.

Регулировка натяжения

1. Ключом на 17 мм ослабляем затяжку гайки крепления натяжного ролика.

2. Специальным ключом, поворачивая натяжной ролик, регулируем натяжение ремня ГРМ. Не отпуская натяжной ролик, затягиваем гайку его крепления.

Предупреждение. Чрезмерное натяжение ремня газораспределительного механизма сокращает срок его службы и может привести к выходу из строя подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов.

3. Устанавливаем на автомобиль снятые детали в последовательности, обратной снятию.

Ремень газораспределительного механизма (ГРМ) — резиновый ремень, с насечками с внутренней стороны, предназначенный для синхронизации коленчатого и распределительного валов двигателя. Важно, чтобы он был не только правильно установлен, но и натянут. А Вы знаете, как правильно натянуть ремень ГРМ своими руками?

После замены ремня ГРМ его следует правильно натянуть. Об этом и поговорим..

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Пробуйте подтянуть ремень ГРМ и учитывайте, что

Истории наших читателей

«Гребаный таз. «

если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

Все о ремне ГРМ ВАЗ 2110

Вступление

Во всех автомобилях имеются различные приводные ремни, которые служат для передачи вращательного движения от одного вала к другому. Ремни выполняются из специальной резины с армированной нитью для жесткости, которая помогает ремню не растягиваться из-за воздействия большой температуры.

В ВАЗ 2110 применяется два ремня: привод газораспределительного механизма (ремень ГРМ), привод шкива генератора (ремень генератора). Оба эти ремня выполнены из термостойкой маслостойкой резины с нитевой армировкой.

В данной статье речь пойдет о ремне газораспределительного механизма (ГРМ) на автомобиле ВАЗ 2110. Статья даст ответ на способы замены ремня, причины выхода его из строя, что делать при обрыве и многое другое.

Для чего нужен ремень ГРМ

Для передачи вращательного движения от коленчатого вала к распределительному валу, служит ременный привод. С помощью зубчатого ремня от колевала к распредвалу передается момент, вращающий распредвал и открывающий клапана.

Так же ремень ГРМ на десятке вращает и насос охлаждающей жидкости, в других моделях Лады, например, классике, насос охлаждения вращается с помощью ремня генератора.

Загиб клапанов

Во многих автомобилях при обрыве данного ремня происходит загиб клапанов, так как при обрыве вращение распредвала прекращается, а коленчатый вал продолжает вращение по инерции, что приводит к встрече поршней с клапанами и, соответственно, к их повреждению.

На ВАЗ 2110 загиб клапанов происходит только на 16 клапанном двигателе с индексом 2112, чтобы было более понятно если на 16-ти клапанном двигателе стоит алюминиевый ресивер, то на этом ДВС при обрыве ремня ГРМ клапана загнет.

На 8-ми же клапанном двигателе или 16-ти клапанном моторе с индексом 21124 (с пластиковым ресивером) клапана при обрыве ГРМ не гнет.

Когда менять

Замену ремня ГРМ рекомендуется проводить не позднее 70 тысяч км. пробега. К этому времени ремень теряет свои свойства, вытягивается, изнашивается и склонен к обрыву. Так же в паре с ремнем рекомендуется провести замены роликов натяжения ремня, осмотреть водяной насос на предмет утечки ОЖ и при необходимости заменить его.

Причины обрыва ремня

Ремень ГРМ на ВАЗ 2110 рвется из-за нескольких причин, которые изложены ниже:

Старение и естественный износ;
Попадания химических веществ на ремень (ОЖ, Масла);
Заклинивание ролика или помпы;
Износ шкивов и сползание ремня в сторону;
Низкое качество детали;

Рассмотрим каждую из причин более подробно.

Низкое качество деталей

Зачастую случается, что после замены ремня ГРМ на автомобиле спустя несколько сотен, а то и десятков км пробега рвётся ремень. Это можно объяснить, тем, что на рынке большое количество подделок и купив, дорогой и якобы «качественный» ремень можно легко нарваться на подделку, сделанную из некачественных материалов. Покупку рекомендуется совершать только в проверенных магазинах и тщательно проверить качество устанавливаемой детали.

Старение и естественный износ

При преодолении автомобилем большого пробега ремень изнашивается, что приводит к потере его свойств и зачастую к обрыву, не рекомендуется пренебрегать заменой ремня ГРМ, так как это может привести к серьезным поломкам в двигателе.

Попадание масла или ОЖ

Хоть ремень и выполнен из маслобензостойкой резины он все равно неблагоприятно переживает попадания на него таких веществ как антифриз или масло. Если на вашем авто, ремень ГРМ находится в масле или следах попадания антифриза, то такую деталь лучше заменить на новую предварительно устранив течь.

Заклинивание подшипника

Обводной или натяжной ролик, а так же помпа, имеют в себе шариковый подшипник, который способен изнашиваться и заклинивать. В случае с помпой такая проблема встречается намного чаще. При повреждении сальника помпа начинает пропускать охлаждающую жидкость, через подшипник, вымывая в нем смазку.

Износ шкива

Довольно часто встречается, что ремень ГРМ сползает в сторону и начинает тереться об кожух или борт натяжного ролика, что приводит к его быстрому износу и обрыву. Чаще всего изнашивается шестерня коленчатого вала.

Оценка состояния ремня

Проверять состояние ремня необходимо каждые 10-15 тысяч километров пробега. Оценка состояние ремня производиться после снятия защитного кожуха ремня ГРМ.

Процесс проверки

Откручиваем болты крепления крышки и снимаем ее. Далее приступаем к осмотру механизма ГРМ.

На ремне не должно быть:

Трещин;
Обрывов;
Торчащих ниток;
Следов масла;

Если на ремне обнаружены такие замечания его необходимо заменить.

Метки ГРМ

Для замены ремня необходимо знать, где расположены метки ГРМ. Они необходимы для правильного выставления фаз газораспределения, это очень важно, если сбить метки и запустить двигатель может произойти загиб клапанов.

Метка на коленчатом вале

Данную метку можно найти, сняв шкив привода генератора с коленчатого вала, на шестерне коленвала будет специальная отлитая точка, которую необходимо совместить с отливом на корпусе масляного насоса, как показано на картинке.

Так же метку можно найти на маховике сняв бокс воздушного фильтра и демонтировав заглушку отсека сцепления.

Метка распределённого вала

Расположена метка на 8-ми клапанном двигателе на креплении крышки ремня ГРМ, а на 16-ти клапанном на пластиковой накладке. Метки можно увидеть на картинке ниже.

Замена ремня ГРМ

Откручиваем переднее колесо и снимаем защитный брызговик двигателя;
Снимаем ремень генератора;
Откручиваем крышку ремня ГРМ и снимаем ее;
Откручиваем шкив привода генератора;
Закручиваем болт на место и выставляем метки ГРМ;
Ослабляем натяжение ремня, открутив натяжной ролик;
Устанавливаем все в обратной последовательности, сверяя метки ГРМ;

Для сверки меток необходимо вручную прокрутить двигателя два оборота за болт шкива привода генератора и повторно проверить метки (Запрещается вращать двигатель стартером).

Натяжение ремня должно быть достаточным. На 16-ти клапанном двигателе ремень между распределительными валами не должен пригибать более чем на 10 мм при нагрузки на него 10 кг.

В 8-ми клапанном двигателе ремень на самом длинном его участке не должен поворачиваться более чем на 90 0 тогда натяжение считается нормальным.
