Как на инжекторном ВАЗ-2110 поменять бензонасос: пошаговая инструкция с видео

Качественный бензонасос на автомобиле ВАЗ-2110 позволяет проехать не менее 100 тысяч километров. Плохая работа топливного насоса появляется постепенно и мучительно: автомобиль теряет мощность, начинает глохнуть на холостых оборотах, а может и вовсе не завестись. Зная, как заменить бензонасос на ВАЗ-2110, вы не только обретете дополнительные навыки автомобилиста, но и сэкономите время и средства. Самостоятельная замена бензонасоса отнимет не более получаса вашего времени, а знания причин и характера неисправности помогут избежать проблем в самый ответственный момент.

Основные причины неисправностей

Топливный насос инжекторного типа относительно сложная система, состоящая из следующего:

датчик уровня топлива;
фильтрующая сетка;
электродвигатель;
впускного и выпускного клапана;
электромагнитного клапана и пр.

Отказ любого из компонентов приведет к понижению давления в топливной системе или полной остановке двигателя, и нужно будет произвести замену бензонасоса либо капитальный ремонт.

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:

гаечный ключ на 17:
головка на 7;
плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.

Замена бензонасоса ваз 2110 своими руками: пошаговая инструкция

Где находится бензонасос?

Бензонасос является одним из важнейших устройств в автомобиле, выполняющим функции по закачке топлива. Он забирает бензин из бака, после чего направляет его по трубопроводу в фильтрационную систему и затем в камеры сгорания.

Зачастую перед автовладельцем возникает необходимость замены или временного снятия данного приспособления, его расположение зависит от модели автомобиля и разновидности топливной системы. У ВАЗ 2110 он находится под капотом, непосредственно рядом с двигателем, поэтому его обнаружение не вызывает никаких сложностей.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

Использование плохого топлива, которое не соответствует стандартам качества.
Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.

Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.
Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.
У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.
Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.
Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять. Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.
Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8 – 1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

Замена электробензонасоса на Lada 2110i

Доброго времени суток дорогие читатели моего БЖ. Долгое время не заходил на драйв из-за ДТП на своём автомобиле, судьба его пока что неизвестна, но так как я ковыряться в машинах люблю и «руки чешутся» решил поменять бензонасос на десятке друга. Пару дней назад он меня попросил помочь ему сделать его автомобиль ВАЗ 2110 инжектор, перестал работать бензонасос, я поискал в своём гараже, нашёл 2 бензонасоса (была у меня когда-то 2109 инжекторная). Поставили ему один из них, машина завелась, но по дороге домой она заглохла и опять перестала заводиться, так как было уже поздно (около 23.00), его машину отбуксировали к моему дому. По личному опыту могу сказать точно, такой насос хорошего качества очень сложно найти в магазинах, у нас в городе вообще нереально купить нормальный. На следующий день я заказал у знакомого автослесаря бензонасос, сегодня он привёз из Краснодара немецкий бензонасос AVR. Друг сегодня на работе в ночь, я решил сам всё сделать.
Процесс замены бензонасоса:

1. Нам понадобиться следующий инструмент: головка на 7, удлинитель, трещётка, рожковый ключ на 17, 2 отвёртки «+» и «-» и ещё могут пригодиться пассатижи (мне не понадобились). Ещё желательно взять коробочку, чтобы складывать туда все мелкие болтики, гаечки и т.п.;

2. Снимаем заднее сиденье и поднимаем кусок ковра, который закрывает тоннель к бензобаку;

3. Откручиваем отвёрткой два болта которые держат крышку, закрывающую тоннель доступа к бензобаку;

4. Ключом на 17 откручиваем топливные шланги. У меня возникла проблема, я не смог открутить один шланг, но это не страшно, я всё равно смог достать бензонасос;

5. Вооружаемся трещоткой с удлинителем и головкой на 7 и откручиваем 8 гаек;

6. Разъединяем фишку с проводами идущими в бензобак;

7. Достаём всю эту конструкцию из бензобака. Так как я не открутил один шланг мне пришлось сначала открутить поплавок, достать его, а потом только вынуть эту конструкцию;

8. Снимаем топливный фильтр сеточку;

9. Отсоединяем провода идущие к бензонасосу (для облегчения этой задачи возьмите маленькую отвёртку и подковырните фишку);

10. Вынимаем этот штырёк;

11. Откручиваем отвёрткой «-» 2 болта;

12. Снимаем резиновую втулку и пластмассовую деталь под ней;

13. Вынимаем старый насос и вместо него устанавливаем новый.

Далее проделываем тоже самое только в обратном порядке.
Подобная конструкция бензонасоса у всех переднеприводных инжекторных автомобилей ВАЗ, точно такой же бензонасос установлен в бензобаке инжекторных «семёрок» только немного другая конструкция внутри бака, так как он другой формы. Для того чтобы определить неисправность бензонасоса, нужно замерить мультиметром напряжение на двух верхних контактах фишки идущей в бензобак, напряжение должно появляться при включении зажигания и пропадать через 5 сек. Ещё скажу что не всегда характерный звук работы бензонасоса при включении зажигания гарантирует его исправность, он может элементарно не накачивать нужное давление топлива и автомобиль не будет заводится, либо будет заводится, но потом глохнуть. Летом в жаркую погоду, желательно чтобы в бензобаке было не менее половины бака топлива, насос может просто перегреться и перестать работать, так как он охлаждается бензином.

Топливный насос на ВАЗ 2110

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
Резкие и частые остановки работы мотора.
Низкие показатели производительности и падение мощности двигателя.
Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные .

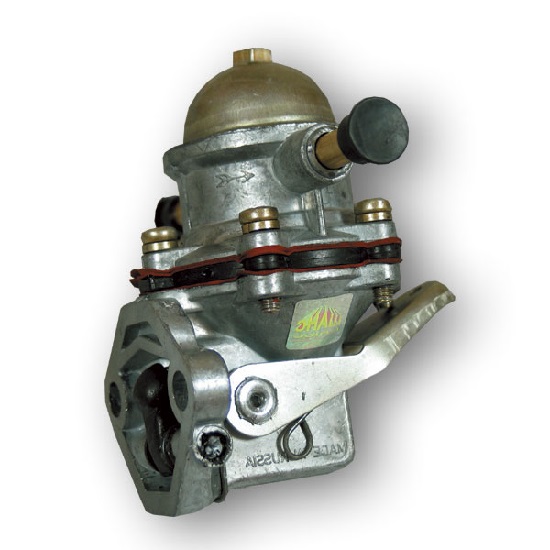

Механические считаются классическим решением , который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
Электронный — это более современный вид насоса , который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
1. Текущее расположение дросселя;
2. Содержание выхлопа;
3. Соотношение воздуха и топлива и пр.

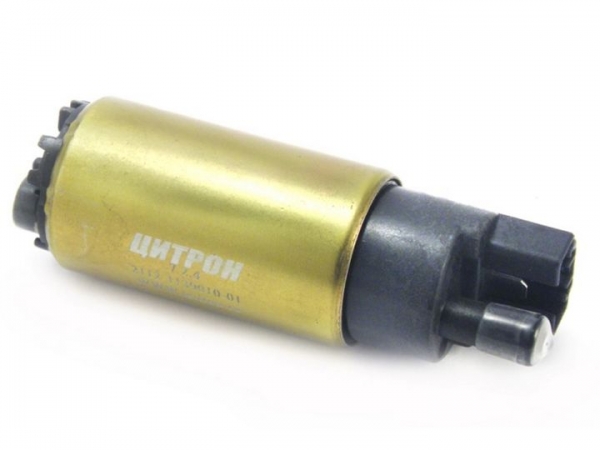

Электронный топливный насос для ВАЗ 2110

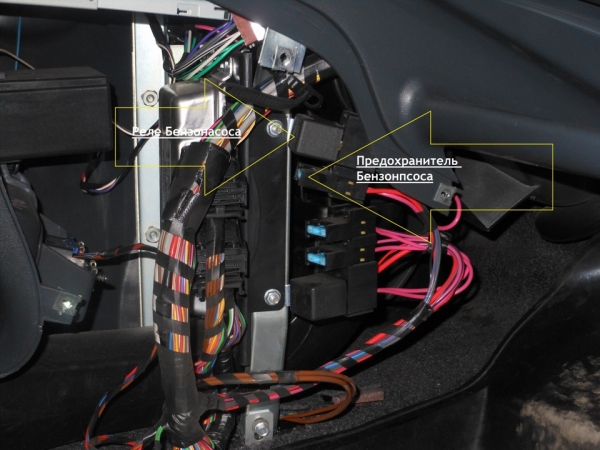

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

Отключите питание аккумуляторной батареи.
Открутите крышку насоса для подачи топлива.
Снимите разъемы с бензонасоса.
Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
Открутите оба шланга, через которые подается топливо.
Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
Снимите уплотнительное кольцо.
Извлеките бензонасос вместе с поплавком.
Снимите уплотнитель, который выполнен из резины.
Поставьте на место новый бензонасос.
Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

Снимаем бензонасос на ВАЗ-2110 для замены своими руками

Многие владельцы ВАЗ-2110 сталкивались с тем, что топливный насос начинал «барахлить» или вовсе выходил со строя. Особенно с этим эффектом автомобилистам сталкиваются в зимнее время года.

Видеоматериал расскажет о подробном процессе замены топливного насоса. Также, видео поведает обо всех тонкостях и нюансах проводимой процедуры.

Процесс замены бензонасоса на ВАЗ-2110

Топливный насос, общий вид.

Заменить бензиновый насос на ВАЗ-2110 достаточно просто. Для совершения процесса потребуется набор инструментария и знания конструкции транспортного средства. Если автолюбитель не имеет необходимых знаний, то не беда, в процессе поможет разобраться эта статья.

Тонкости процесса

Итак, когда автолюбитель разжился инструментарием и морально настроился, можно приступить непосредственно к самому процессу. Рассмотрим, основные тонкости и нюансы процедуры:

1. Чтобы ничего не закоротило при замене топливного насоса, настоятельно рекомендуется демонтировать минус-клемму с аккумуляторной батареи.
2. Откидываем заднее сидение. Именно под ним находится люк доступа к топливному фильтру.
Снимаем задний диван и находим люк бензонасоса. Открутив винты, снимаем крышку.

Подлезли к насосу.

Отключаем разъёмы питания бензонасоса.

Перед снятием магистрали, необходимо ослабить хомут.

Демонтаж топливных магистралей.

Меняем уплотнительные кольца топливных магистралей, которые, скорее всего износились.

Откручиваем уплотнительную крышку бензонасоса.

Аккуратно демонтируем топливный насос.

Меняем резиновый уплотнитель, если он изношен.

Монтируем новый топливный насос.

Подключаем топливный насос к магистралям и бортовой сети.

Выбор изделия

АвтоВАЗ предлагает оригинальный топливный насос за 4000 рублей. Оригинальный каталожный номер – 2112-1139009 . Но, многие автолюбители покупают и устанавливают вместо оригинала более дешёвые аналоги.

Аналоги

Не оригинальная деталь зачастую ничем не отличается по качеству от оригинала. Так, если владелец транспортного средства хочет сэкономить, то можно установить неоригинальную деталь. Рассмотрим, основные предложения фирм аналогов:
1. Fenox EFM33006O7 – стоимость такой детали будет составлять около 3000 рублей.
2. Bosch 0 560 454 035 — как говорится взял БОШ, и … (вперёд).
3. Ween 192-0262 – цена на рынке запасных частей будет приблизительно 3000 руб.
4. Pekar 2112-1139009 – обойдётся немного дороже двух предыдущих, средняя цена составляет 3500 рублей.
5. ATS 53453 — хвалят, но и ценник хороший. Знаем ставят такой как замену дорогим оригиналам на Пежо.
Признаки и причины неисправности

Для того чтобы понять, что именно топливный насос вышел со строя, существуют некоторые признаки неисправности. Рассмотрим, основные показатели, по которым можно определить, что бензонасос не работает:

Схема топливной системы ВАЗ-2110.
- Отсутствует характерный звук (гул) в задней части автомобиля при повороте ключа в первое положение . В этом случае, стоит, прежде всего, проверить предохранитель и подачу питания на топливный насос.
- Неправильный шум работы топливного насоса . Проверяем, есть ли бензин в баке и не засорён ли топливный фильтр-сеточка.
- Ослабилось (низкое) давление внутри топливной магистрали.
Вывод

Заменить топливный насос ВАЗ-2110 составляет 20-30 минут при наличии инструментария и знаний.

Рассмотрев причины поломки топливного элемента, стоит учитывать, что чрезмерная нагрузка или неправильная эксплуатация могут привести к скоропостижной кончине бензонасоса. Также не стоит откидать вариант износа. Срок эксплуатации топливного насоса для ВАЗ-2110 составляет 150 000 км.
