Глушитель ваз 2112 16 клапанов схема

Устройство глушителей на автомобилях ВАЗ 2110, 2111, 2112. Как выявить неисправность и произвести замену устройства своими руками.

Глушитель ваз 2112 16 клапанов схема

Неисправности глушителей на ВАЗ 2110-2112 и их замена

Глушитель — это элемент выхлопной системы автомобиля, который призван сокращать уровень шума выходящих от мотора газов. В процессе эксплуатации любой механизм теряет свои рабочие свойства (начинает греметь или перегорает). Важно уметь правильно выбрать новое изделие и грамотно его установить на свою машину. Ведь, как показывает практика, зачастую от неправильного монтажа глушители приходят в негодность.

Глушители для автомобилей десятого семейства ВАЗ: оригинал или кооператив

Оригинальные глушители для автомобилей ВАЗ 2110, 2111, 2112 производятся на заводе «АвтоВазАгрегат». Они славятся максимальным сроком службы, так как производитель не скупится утолщать стенки и использовать только качественные сорта металлов. Помимо этого, в оригинальных механизмах используется специальный звукопоглощающий материал — вата. То есть «АвтоВазАгрегат» предоставляет владельцам отечественных машин вполне надёжные и долговечные глушители. Единственный недостаток — это их стоимость. Новая деталь на «десятку» обойдётся в 2500 рублей.

В свою очередь, подделки продаются за 1 тыс. рублей и даже дешевле. Однако они изготавливаются кустарным способом в гаражных условиях и имеют срок службы в 3–5 раз меньше, чем оригинальные изделия. Помимо этого, производители кооперативных «глушаков» не используют звукопоглощающую вату и не утолщают стенки резонаторов. А это говорит о том, что такой элемент не будет поглощать все шумы выхлопов.

Корпус из нержавеющей стали и уплотнение стенок делают такой глушитель практически вечным

Перед приобретением нового изделия необходимо убедиться, чтобы крепления были на том же уровне, что и на старом. Собственно говоря, разница между моделями для модификаций ВАЗ 2110, 2111 и 2112 в том и заключается, что крепёжные скобы могут быть распределены по-разному. Отличий для 8 и 16-клапанных моторов не будет.

В некоторых случаях автолюбители покупают первый попавшийся глушитель для ВАЗа десятого семейства и потом с помощью молотка приспосабливают крепёж на нужное место. К слову, процедура не занимает и пяти минут.

Также можно установить на машину и устройство польского производства Universal. Однако рекомендуется сразу же купить и резонатор, так как входная трубка у Universal на 2 сантиметра короче, чем у «АвтоВазАгрегат», и не сможет быть корректно вмонтирована в систему.

Изредка для оснащения ВАЗ десятого семейства применяется и механизм от «Лада Приора». Единственный недостаток такого изделия в том, что труба на конце изогнута книзу, поэтому придётся отрезать конец и приварить ровный выпускной отсек.

Как можно увеличить срок службы глушителя

Автолюбители на практике испытали простой и эффективный способ увеличения ресурса глушителей. При этом методика подходит как для механизмов заводского производства, так и для самодельных изделий. Нужно взять дрель и в самой нижней точке трубы просверлить тонкое отверстие. Из него будет вытекать конденсат, что позволит избежать образования ржавчины и коррозии.

Недостатком такого способа может считаться ухудшение шумопоглощения.

Устройство элемента

Выхлопная система на ВАЗ десятых моделей практически ничем не отличается от систем предыдущих моделей — ВАЗ 2108, ВАЗ 2109. То естьмеханизм представляет собой трубу, которая делится на два элемента: непосредственно сам глушитель и утолщённую ёмкость резонатора.

1 — кронштейн, 2 — термопрокладка, 3 — фиксаторы кронштейна, 4 — резонатор, 5 — подвесочные резинки, 6 — основной глушитель, 7 — крепления

Как определить неисправность глушителя

Все оригинальные механизмы на ВАЗ 2110–2112 настраиваются на заводе так, чтобы обеспечивать минимальный уровень шума во время движения. При этом инженеры учитывают не только конструкцию самого двигателя, но и кузов автомобиля. Поэтому после тюнинга машины резко увеличивается шумность работы глушителей.

Основные неисправности глушителя — это те факторы, которые мешают его корректной работе:

образование дыр в корпусе;

Использование такого элемента небезопасно для водителя

Самой же распространённой проблемой с «глушаками» на ВАЗ 2110–2112 можно считать возникновение стуков во время движения. Даже новые и оригинальные изделия могут цепляться за днище автомобиля и издавать громкие звуки:

не давно получил права и стал счастливым обладателем ВАЗ 2112, машину устраивает во всех отношениях. Появилась странная проблема, глушитель стал стучать по бамперу или по днищу машины, точно сказать затрудняюсь. Ездил в сервис посмотрели и правда сказали глушитель немного кривоват, в результате стали его гнуть ? погнули отъездил км 20-ть и стук опять появился, интересно то, что стучит не постоянно а в некоторые моменты, может при движении или на стоя на светофоре.

Kkiss

http://www.autolada.ru/viewtopic.php?t=142153

Определить неполадки в работе устройства на ВАЗ 2110–2112 можно визуально. Для этого рекомендуется загнать автомобиль на смотровую яму или же поднять заднюю часть кузова на домкрат:

Осмотрите всю трубу выхлопной системы. Наличие дыр можно заметить сразу. К тому же пятна ржавчины будут указывать на то, что внутри корпуса глушителя явно есть повреждения.

Покачайте механизм рукой — если он сильно раскачивается, то пора менять резинки фиксации и армированную прокладку между частями глушителя.

После съезда со смотровой ямы заведите мотор и несколько раз резко нажмите на педаль газа — чёрный выхлопной дым свидетельствует о сильном прогаре изделия.

Для чего нужна прокладка

Прокладка — это обязательный элемент между основным глушителем и резонатором. Так как все части выхлопной системы очень сильно нагреваются, то прокладка изготавливается из термостойких материалов.

Если при замене резонатора или глушителя не вставить между ними прокладку, то места стыка не будет максимально герметичным. К тому же при движении по неровным дорогам два элемента будут тереться друг об друга и быстро выйдут из строя.

Относительно процедуры замены прокладки не нужно волноваться: она имеет удобную форму и насаживается на трубу элемента одним движением руки:

  1. Приложить прокладку к фланцу резонатора.
  2. Наживать 4 болта.
  3. Убедиться, что вставка держится в ровном положении.
  4. Закрутить болты до упора, не пережимая их.

Изделие предотвращает нагревание частей глушителя

Замена резинок

Глушитель ВАЗ 2110–2112 крепится к днищу автомобиля специальными подвесками из резины. Резинки обладают минимальной эластичностью, поэтому могут обеспечить надёжность фиксации механизма. Обычно используется две резинки — одна размещается у выхлопного отверстия, другая — у отсека с резонатором.

Чтобы поменять подвесочные резинки, нужно подложить под устройство какую-либо опору (доски или кирпичи), чтобы зафиксировать его положение на максимальной высоте. После этого снимаются старые резинки. Если есть необходимость, то крюки на днище, на которые надеваются новые резинки, можно прочистить от грязи и нагара. После чего глушитель легко надевается крючками на новые резиновые подвески. Подвески снимаются поочерёдно от передней части авто к задней.

Специальный состав резины позволяет удерживать глушитель в нужном положении на протяжении многих лет

Что делать, если глушитель стучит

Стук — это одна из самых частых проблем с «глушаками» на ВАЗ десятого семейства. Глушители могут стучать только в двух случаях: когда во время езды они задевают за корпус бензобака или раскачиваются так, что задевают за кузов.

Стук можно убрать простой заменой резиновых подвесок: в процессе эксплуатации они могут растягиваться, поэтому глушитель уже не имеет надёжной фиксации к днищу. К тому же часто «глушак» может стучать и потому, что был неправильно установлен во время монтажа: например, не до конца закручен фланец или болты не соответствуют длине кронштейна. Поэтому процедура замены должна проходить с учётом всех нюансов правильной установки элементов выхлопной системы.

Как произвести замену основного глушителя на ВАЗ 2110–2112 своими руками

Перед началом работ необходимо убедиться, что под рукой есть все необходимые инструменты и вспомогательные материалы:

набор гаечных ключей;

отвёртка с плоским и тонким лезвием;

Порядок проведения демонтажных работ

Чтобы снять глушитель, опять-таки придётся загонять машину на смотровую яму. При постановке авто нужно убедиться в надёжности фиксации колёс (лучше включить первую передачу и поднять ручник).

Снятие производить по следующей схеме:

Передняя часть механизма крепится болтами. Если не получается их сразу открутить, то нужно побрызгать на крепления WD-40 и подождать 10 минут, пока смазка не впитается. В том случае, если болты настолько сильно приржавели, что не могут быть откручены, придётся подключить к работе болгарку и срезать крепления.

После этого снимается графитовое уплотнительное кольцо.

Далее можно снять заднюю часть глушителя с подвесных резинок.

Устройство выносится из-под машины.

При сложном откручивании рекомендуется спиливать болты

Порядок установки нового глушителя

После чего рекомендуется очистить на днище кузова места крепления глушителя. На старых автомобилях они настолько сильно покрываются грязью или ржавчиной, что хорошо закрепить новый «глушак» без предварительной очистки не получается.

После этого можно приступать к установке:

Сначала подвесить на крючки новые резинки и закрепить на них заднюю часть устройства.

Подвесить новый элемент и на стыке двух патрубков закрепить новую графитовую прокладку.

После чего переднюю часть глушителя подвесить на кронштейн и зафиксировать новыми болтами.

Проверить надёжность всех креплений, разболтав механизм руками. Если изделие только чуть-чуть поддаётся вибрации, то можно говорить о том, что монтаж выполнен качественно.

Читайте также  Ваз 2110 греется на скорости

Глушитель легко фиксируется резинками

В целом замена основного «глушака» на ВАЗ 2110–2112 не представляет особых сложностей. Много времени может занять откручивание или отпиливание старых болтовых соединений, если механизм долго не менялся. Остальные же этапы работ доступны даже новичку.

Видео: как заменить «глушак» самостоятельно

Как поменять дополнительный глушитель

Дополнительный глушитель на ВАЗ десятого семейства не прикрепляется к днищу машины. Он соединяется с входной трубой при помощи стяжек (хомутов). Соответственно, чтобы заменить дополнительный глушитель, нужно снять эти хомуты:

Сначала производится демонтаж основного механизма.

После чего опускается гайка стяжного хомута.

Отвёрткой разводится хомут и перемещается вниз по трубке.

Дополнительный глушитель раскачивается и снимается с трубы.

Видео: порядок замены дополнительного глушителя

Соответственно, установка нового элемента должна производиться в обратном порядке.

Глушители автомобилей ВАЗ десятого семейства отличаются простотой конструкции и сравнительно высоким сроком службы. Снять устройство с машины и установить новое — это те процедуры, которые выполняются автолюбителями несколько раз на протяжении всего периода эксплуатации ВАЗа. При этом на демонтаж и монтаж требуется всего 15–20 минут личного времени.

Система выпуска отработавших газов

Система выпуска состоит из выпускного коллектора, приемной трубы, основного и дополнительного глушителей и оборудована каталитическим нейтрализатором. Для снижения передачи вибраций на кузов и уменьшения нагрузки на систему при колебаниях силового агрегата, соединение приемной трубы с последующим элементом системы сделано шарнирным (см. рис.). Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб, и металлографитовым уплотнительным кольцом со сферической наружной поверхностью. Фланец элемента системы выпуска, присоединяемого к приемной трубе, имеет внутреннюю сферическую поверхность.

Система выпуска отработавших газов [На двигателях 21114 и 2111 системы аналогичны. Отличия заключаются соответственно в форме соединительных фланцев выпускного коллектора и приемной трубы.]: А — двигателей 21124 и 21114 (1,6i); Б — двигателей 2112 и 2111 (1,5i); 1 — уплотнительная прокладка выпускного коллектора; 2 — выпускной коллектор; 3 — прижимная планка кронштейна крепления выпускного коллектора; 4 — уплотнительная прокладка приемной трубы; 5 — металлографитовое уплотнительное кольцо приемной трубы; 6 — дополнительный глушитель; 7 — подушки подвески дополнительного глушителя и передней части основного глушителя; 8 — пружина стяжного болта; 9 — стяжной болт шарнирного соединения; 10 — приемная труба; 11 — стопорная пластина гайки крепления приемной трубы; 12 — кронштейн крепления выпускного коллектора; 13 — уплотнительное кольцо глушителя; 14 — основной глушитель; 15 — подушка задней подвески глушителя; 16 — дополнительный глушитель; 17 — скобы хомута; 18 — каталитический нейтрализатор; 19 — приемная труба; 20 — прижимная пластина; 21 — уплотнительная прокладка приемной трубы; 22 — кронштейн

Соединение основного и дополнительного глушителей — жесткое, со стальным уплотнительным кольцом.

Система выпуска подвешена к кронштейнам кузова на четырех резиновых кольцах — подушках. Подушки подвески дополнительного глушителя и передний подвески основного глушителя взаимозаменяемы. Подушка подвески основного глушителя — усиленная.

Особенности системы выпуска отработавших газов двигателя 2112 (1,5i 16V)

Двигатель ВАЗ-2112 удовлетворяет нормам ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2112 отлит из чугуна. Соединение выпускного коллектора и головки блока уплотнено двухслойной металлической прокладкой. Фланец приемной трубы соединяется с фланцем выпускного коллектора шестью шпильками с гайками через термостойкую (металлоасбестовую) прокладку. Каталитический нейтрализатор расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. От нагрева днище автомобиля защищает металлический экран, установленный над нейтрализатором. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы и нейтрализатора выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 21124 (1,6i 16V)

Двигатель ВАЗ-21124 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-21124 — стальной. Каталитический нейтрализатор объединен с выпускным коллектором в единый узел — каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода — до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение приемной трубы и дополнительного глушителя выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 2111 (1,5i 8V)

Двигатель ВАЗ-2111 в зависимости от комплектации удовлетворяет нормам R83 или ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2111 отлит из чугуна. Фланец приемной трубы соединяется с фланцем выпускного коллектора четырьмя шпильками с гайками через термостойкую (металлоасбестовую) прокладку. На части автомобилей, комплектуемых под ЕВРО II, устанавливается каталитический нейтрализатор. Он расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. Над нейтрализатором к кузову прикреплен термозащитный металлический экран. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы с нейтрализатором выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 21114 (1,6i 8V)

Двигатель 21114 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя 21114 объединен с каталитическим нейтрализатором в единый узел каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода — до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение между приемной трубой и дополнительным глушителем выполнено шарнирным.

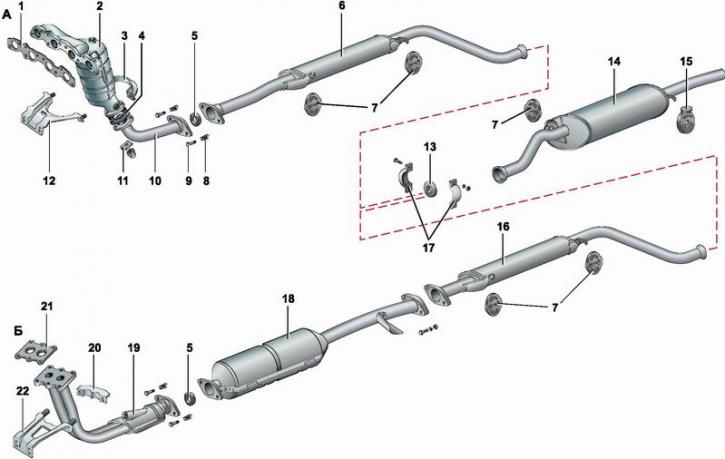

Устройство системы выпуска отработавших газов

Система выпуска состоит из выпускного коллектора, приемной трубы, основного и дополнительного глушителей и оборудована каталитическим нейтрализатором. Для снижения передачи вибраций на кузов и уменьшения нагрузки на систему при колебаниях силового агрегата, соединение приемной трубы с последующим элементом системы сделано шарнирным (см. рис.). Подвижность и герметичность соединения обеспечивается двумя пружинами, установленными под стяжные болты вместо шайб, и металлографитовым уплотнительным кольцом со сферической наружной поверхностью. Фланец элемента системы выпуска, присоединяемого к приемной трубе, имеет внутреннюю сферическую поверхность.

Система выпуска отработавших газов [На двигателях 21114 и 2111 системы аналогичны. Отличия заключаются соответственно в форме соединительных фланцев выпускного коллектора и приемной трубы.]: А — двигателей 21124 и 21114 (1,6i); Б — двигателей 2112 и 2111 (1,5i); 1 — уплотнительная прокладка выпускного коллектора; 2 — выпускной коллектор; 3 — прижимная планка кронштейна крепления выпускного коллектора; 4 — уплотнительная прокладка приемной трубы; 5 — металлографитовое уплотнительное кольцо приемной трубы; 6 — дополнительный глушитель; 7 — подушки подвески дополнительного глушителя и передней части основного глушителя; 8 — пружина стяжного болта; 9 — стяжной болт шарнирного соединения; 10 — приемная труба; 11 — стопорная пластина гайки крепления приемной трубы; 12 — кронштейн крепления выпускного коллектора; 13 — уплотнительное кольцо глушителя; 14 — основной глушитель; 15 — подушка задней подвески глушителя; 16 — дополнительный глушитель; 17 — скобы хомута; 18 — каталитический нейтрализатор; 19 — приемная труба; 20 — прижимная пластина; 21 — уплотнительная прокладка приемной трубы; 22 — кронштейн

Соединение основного и дополнительного глушителей — жесткое, со стальным уплотнительным кольцом.

Система выпуска подвешена к кронштейнам кузова на четырех резиновых кольцах — подушках. Подушки подвески дополнительного глушителя и передний подвески основного глушителя взаимозаменяемы. Подушка подвески основного глушителя — усиленная.

Особенности системы выпуска отработавших газов двигателя 2112 (1,5i 16V)

Двигатель ВАЗ-2112 удовлетворяет нормам ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2112 отлит из чугуна. Соединение выпускного коллектора и головки блока уплотнено двухслойной металлической прокладкой. Фланец приемной трубы соединяется с фланцем выпускного коллектора шестью шпильками с гайками через термостойкую (металлоасбестовую) прокладку. Каталитический нейтрализатор расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. От нагрева днище автомобиля защищает металлический экран, установленный над нейтрализатором. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы и нейтрализатора выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 21124 (1,6i 16V)

Двигатель ВАЗ-21124 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-21124 — стальной. Каталитический нейтрализатор объединен с выпускным коллектором в единый узел — каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода — до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение приемной трубы и дополнительного глушителя выполнено шарнирным.

Особенности системы выпуска отработавших газов двигателя 2111 (1,5i 8V)

Двигатель ВАЗ-2111 в зависимости от комплектации удовлетворяет нормам R83 или ЕВРО II по токсичности отработавших газов.

Выпускной коллектор двигателя ВАЗ-2111 отлит из чугуна. Фланец приемной трубы соединяется с фланцем выпускного коллектора четырьмя шпильками с гайками через термостойкую (металлоасбестовую) прокладку. На части автомобилей, комплектуемых под ЕВРО II, устанавливается каталитический нейтрализатор. Он расположен под днищем автомобиля между приемной трубой и дополнительным глушителем. Над нейтрализатором к кузову прикреплен термозащитный металлический экран. Датчик концентрации кислорода установлен в нижней части приемной трубы перед нейтрализатором. Соединение приемной трубы с нейтрализатором выполнено шарнирным.

Читайте также  Датчик температуры ваз 21214 инжектор где находится

Особенности системы выпуска отработавших газов двигателя 21114 (1,6i 8V)

Двигатель 21114 в зависимости от комплектации удовлетворяет нормам ЕВРО II или ЕВРО III по токсичности отработавших газов.

Выпускной коллектор двигателя 21114 объединен с каталитическим нейтрализатором в единый узел каталитический коллектор (катколлектор). Это сокращает время прогрева нейтрализатора до рабочей температуры и повышает его эффективность. В каталитическом коллекторе установлены два датчика концентрации кислорода — до и после нейтрализатора (в исполнении ЕВРО II установлен один датчик, перед нейтрализатором). Соединение каталитического коллектора с приемной трубой уплотнено термостойкой (металлоасбестовой) прокладкой. Соединение между приемной трубой и дополнительным глушителем выполнено шарнирным.

Меняем глушитель на ВАЗ-2112 своими руками

Работы по замене глушителя на ВАЗ-2112 не являются работами систематического и периодического характера, а совершаются лишь тогда, когда этот элемент выходит из строя. Шум, разрыв соединения, прогар её элементов, тому наилучший пример.

Видео по замене глушителя на ВАЗ-2112 в гаражных условиях, всё своими руками, смотрим:

Для того, чтобы самостоятельно заменить любую из частей глушителя не потребуется специальных навыков. Достаточно лишь точное следование нашей инструкции.

Элементы системы выхлопа

Для того, чтобы понимать, что из себя представляет система выхлопа на ВАЗ-2112 необходимо знать все её элементы:

Наглядное расположение элементов выхлопной системы.

  • Приёмная труба (их ещё называют «штаны» – прим.).
  • Нейтрализатор.
  • Резонатор (дополнительный глушитель – прим.).
  • Основной глушитель.

Поломки выхлопной системы

Среди возможных поломок в выхлопной системе можно выделить следующие факты:

    Механические повреждения выхлопной системы можно решить путём сварки этих деталей.

Трещина в районе гусака, откуда секут выхлопные газы

Пошаговый процесс замены глушителя

Перед тем как приобрести новый элемент глушителя в авто-магазине, снимите старый, так как существует несколько разновидностей. Например, средняя часть бывает с лямбда-зондом, без него, бывает короткой, бывает длинной, соответственно и задняя часть будет отличаться по размерам.

В зависимости от того, какому элементу требуется замена, порядок работ следует проводить строго индивидуально. Начнём по порядку.

Приёмная труба

Работы по демонтажу «штанов» следует проводить в следующем порядке:

  1. Смазываем места соединений у шпилек и гаек при помощи WD-40, для того, чтобы в дальнейшем всё легко открутилось.

Обратите внимание, что приёмная труба прикреплена к коллектору при помощи шпилек, а не болтов. Поэтому во время выкручивания стоит соблюдать повышенную осторожность, дабы не обломать их. А если это случилось, придётся приложить не мало сил для их высверливания.

  1. Выкручиваем 6 гаек, которыми осуществляется фиксация, а со стороны нейтрализатора ослабляем подпружиненное соединение.

Все болты отмечены стрелками.

При наличии повреждений замените пружину на новую.

Болты на пружинах между приёмной трубой и нейтрализатором отмечены стрелками.

А теперь вблизи

Нейтрализатор

  1. Соединения обрабатываем смазкой для наилучшего демонтажа.
  2. Затем выкручиваем подпружиненные болты от штанов к нейтрализатору (см. выше).
  3. Выворачиваем два болта, которые крепят нейтрализатор к резонатору.

Указанные болты отмечены стрелочками.

Резонатор

  1. Резонатор закреплён к нейтрализатору по средством плавающего фланца двумя болтами, для демонтажа выкручиваем их (см. выше).
  2. К глушителю фиксация осуществляется обжимным хомутом с уплотнительным кольцом внутри по средством двух болтов и гаек.
  3. Если при откручивании этих болтов возникнут сложности, то места соединений необходимо обработать WD-40, жидким ключом и зачистить от следов ржавчины. И если после этого они всё равно не раскрутятся, их необходимо срезать болгаркой.
  4. Выкручиваем все болты.

Необходимые болты отмечены стрелочками. На картинке всё красиво, в реале будет так как на фото ниже.

Место соединения средней части с задней частью глушителя

Готово. Новая средняя часть глушителя установлена. Готовьтесь к тому, что будет вонять дня два

Глушитель

Основной глушитель. Так он выглядит на пробеге 160 000 км, автомобиль редакции. На фото 8-ми клапанная версия

  1. Замену глушителя проводим на смотровой яме или подъёмнике.
  2. Так как глушитель соединён с резонатором лишь при помощи уплотнительного кольца в развальцованной трубе и обжато хомутом фиксирующихся на двух болтах, осматриваем это соединение на наличие коррозии и общего состояния болтов.
  3. Обрабатываем его WD-40 или жидким ключом.
  4. Если соединение поддалось, то откручиваем болты, либо срезаем их «болгаркой».
  5. Затем снимаем хомут осматриваем его и принимаем решение о замене на новое или дальнейшем использовании.
  6. Раздвигаем развальцованные трубы и извлекаем уплотнительное кольцо. Так как оно графитовое, приставать и прикипать к металлу оно не должно.

Кольцо отмечено стрелкой.

Снимать глушитель с резинок следует аккуратно.

Таким образом работы по замене глушителя можно считать законченными.

Выводы

Обратите внимание, что перед тем как покупать новые детали выхлопной системы, необходимо заблаговременно провести её осмотр. Так, как только визуальный осмотр общего состояния выхлопной системы может дать полный ответ на наличие любых неисправностей.

Конструкция системы выпуска отработавших газов Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка


Система выпуска отработавших газов

а – без нейтрализатора
б – с нейтрализатором
в – схема прохождения отработавших газов
1 – кронштейн крепления приемной трубы
2 – прокладка
3 – приемная труба
4 – подушка подвески глушителя
5 – дополнительный глушитель
6 – хомут соединения труб глушителей
7 – основной глушитель
8 – задняя подушка подвески глушителя
9 – датчик кислорода (лямбда-зонд)
10 — трехкомпонентный нейтрализатор
11 – корпус дополнительного глушителя
12 – впускная перфорированная труба
13 – глухие перегородки
14 – выпускная перфорированная труба
15 – корпус основного глушителя
16 – левая перфорированная труба
17 – передняя глухая перегородка
18 – средняя глухая перегородка
19 – задняя глухая перегородка
20 – задняя перфорированная труба
21 – правая перфорированная труба

Система выпуска состоит из выпускного коллектора, приемной трубы 3, дополнительного 5 и основного 7 глушителей. Выпускной коллектор и кронштейн крепления приемной трубы 1 для 8-клапанных двигателей (2110 и 2111) взаимозаменяемы с деталями от «Самары». Система выпуска двигателя 2112 отличается выпускным коллектором и приемной трубой.

На большинстве автомобилей, оснащенных системой впрыска, приемная труба – с датчиком кислорода (лямбда-зондом). В системе выпуска этих автомобилей дополнительно устанавливается трехкомпонентный нейтрализатор. Глушители и нейтрализатор ваз 2110 – неразборные узлы и при выходе из строя должны заменяться новыми.

Выпускной коллектор отлит из чугуна. Между ним и головкой цилиндров ваз 2112 установлена металлоармированная термостойкая прокладка. К выпускному коллектору на четырех шпильках (для двигателя 2112 — на шести) крепится приемная труба. Соединение уплотнено термостойкой прокладкой. Приемная труба изготовлена из нержавеющей стали. Она крепится к силовому агрегату с помощью кронштейна с прижимом, охватывающим обе отводные трубы.

С фланцем трубы дополнительного глушителя или нейтрализатора (для моделей, где он предусмотрен) приемная труба соединена шарнирно. Между фланцами находится металлографитовое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев – также сферическая, а стянуты они подпружиненными болтами, что позволяет трубе глушителя ваз 2110 перемещаться (без потери герметичности) относительно приемной трубы при колебаниях силового агрегата относительно кузова.

Для уменьшения шума и лучшей теплоизоляции кузова дополнительный глушитель имеет защитный кожух. Для автомобилей с нейтрализатором дополнительный глушитель выпускается с укороченной передней трубой.

Нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для этого служат два керамических блока со множеством пор, покрытых так называемыми катализаторами дожига: родием, палладием, платиной. Проходя через поры нейтрализатора, оксид углерода превращается в малотоксичный углекислый газ, а оксиды азота восстанавливаются до безвредного азота. Степень очистки газов в исправном нейтрализаторе достигает 90-95%. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, определяя количество подаваемого топлива в зависимости от показаний датчика кислорода (см. раздел Система управления двигателями Ваз 2111).

Нейтрализатор и датчик кислорода весьма чувствительны к соединениям свинца – и тот, и другой быстро «отравляются» и перестают работать, что, соответственно, ведет к увеличению выбросов токсичных веществ. Поэтому, если ваш автомобиль оснащен нейтрализатором, категорически запрещается его эксплуатация, даже кратковременная, на этилированном бензине. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания. При пропусках искрообразования несгоревшее топливо, попадая в нейтрализатор, догорает и спекает керамику, что может привести к полной закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Основной глушитель располагается после дополнительного и соединяется с ним при помощи уплотнительного кольца с хомутами (как на «Самаре»). Глушители ваз 2111 подвешены к кронштейнам кузова на четырех резиновых подушках.

Ваз 21124 выхлопная система

Качественная прямоточная выхлопная система ВАЗ 2110-2112

Тюнинг автомобиля это не только работы по улучшению и модернизации его внешнего вида. К тюнингу можно отнести все работы, которые улучшают характеристики автомобиля. Неотъемлемая вещь при форсировании двигателя – установка прямоточной выхлопной системы. Причем к этому моменту нельзя относиться спустя рукава.

Читайте также  Где находится предохранитель вентилятора печки ваз 2110

Прямоточная выхлопная система ВАЗ 2110-2112 облегчает выход отработанных газов, а соответственно облегчает ход двигателя, снимает с него нагрузку и увеличивает его мощность.

Многие просто ставят прямоточный глушитель (заднюю) часть, благо на рынке есть много предложений уже готовых «прямотоков», как их называют в народе, которые устанавливаются на штатные крепления.

Такой глушитель не дает никакого результата кроме грозного звука, ведь он имеет стандартные диаметры труб, и соответственно пропускную способность. Да, некоторый эффект от него есть, но он практически незаметен. Для того чтобы достичь ощутимого результата необходимо менять всю выхлопную систему полностью.

Первое что подлежит замене – выпускной коллектор и приемная труба («штаны»). Вместо этих двух деталей устанавливается «паук» — деталь, которая совмещает в себе как функцию выпускного коллектора, так и приемной трубы.

В идеале паук должен иметь полированную внутреннюю поверхность труб и равные расстояния от каждого из четырех входов до выхода. Наружный диаметр труб, устанавливаемых на заводе в качестве штатной выхлопной системы – 42-44 мм.

Прямоточная система предполагает использование труб диаметром 48-50 мм. Такая разница в размерах увеличивает пропускную способность на 30%. Согласитесь, разница существенна.

Вместо штатного резонатора и катализатора лучше всего установить промежуточную трубу. Они есть в продаже, но не всегда их крепления соответствуют таким же на приемной трубе, поэтому зачастую приходится их переваривать.

То есть, со старого катализатора можно срезать фланец и переварить на промежуточную трубу. Если вы производите установку своими руками, то учтите тот факт, что такую работу необходимо выполнять только «по месту» — фланец должен быть повернут именно под тем углом, под которым находится ответная часть «штанов».

Для этого соедините отрезанный фланец со штанами, совместите его с промежуточной трубой и поставьте несколько точек сварки. После этого можно снимать промежуточную трубу и полностью обваривать соединение фланца.

В то время, когда двигатель ВАЗ испытывает большие нагрузки, при резком разгоне или езде на высокой скорости, он испытывает сильную вибрацию, которая передается на выхлопную систему.

Вследствие этого происходит сильный износ выхлопной системы, что грозит обрывом и возникновением трещин. Для того чтобы этого не происходило лучше всего установить металлокомпенсатор, или как его еще называют – гофру.

Металлокомпенсатор вваривается вместо одного из промежутков трубы, желательно как можно ближе к «пауку». Для этого нужно срезать отрезок трубы, на 30 мм короче чем длина гофры, а на его место установить металлокомпенсатор, таким образом чтобы он с каждой стороны надевался на трубу на 15 мм.

После этого места соединения заварить. Всю работу нужно выполнять так же, как и с фланцем – сначала прихватить гофру точечной сваркой в установленном состоянии, после чего снять деталь и обваривать полностью.

Установка задней части самого прямоточного глушителя – отдельный разговор. Как правило, все штатные прямотоки на ВАЗ 2110-2112 имеют одинаковый внешний вид. Если же появилось желание действительно выделиться, можно установить универсальный прямоток.

Так можно подобрать практически любой концевик по внешнему виду, звуку, диаметру входящей трубы и материалу, из которого он сделан – черная сталь, легированная или нержавеющая. При установке универсального прямотока придется обращаться на станцию техобслуживания, чтобы они доварили к нему входящую трубу нужного диаметра, а возможно и подрезали бампер.

Установка прямоточной выхлопной системы на ВАЗ 2110-2112 – не просто прихоть, а вынужденная необходимость в том случае, если вы действительно решили увеличить мощность своего автомобиля.

Система выпуска отработавших газов двигателей ВАЗ-и ВАЗ-21124

20.2.5. Система выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124

Системы выпуска отработавших газов автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

На двигателях ВАЗ-21114 и ВАЗ-21124 применяются каталитические нейтрализаторы, выполненные заодно с выпускным коллектором (катколлекторы).

В верхней и нижней частях катколлектора выполнены резьбовые отверстия для установки датчиков кислорода. На двигателях, выполненных по токсичности отработавших газов в соответствии с нормами Евро-2, датчик кислорода устанавливается только в верхнее отверстие, а в нижнее в этом случае ввернута заглушка 5. Если двигатель выполнен в соответствии с нормами Евро-3, в нижнее отверстие устанавливается второй датчик кислорода, аналогичный первому.

Катколлекторы для двигателей ВАЗ-21124 (А) и ВАЗ-21114 (В)

Место соединения катколлектора и головки блока цилиндров двигателя уплотнено металлической прокладкой.

К нижнему фланцу катколлектора через металлоармированную прокладку крепится фланец промежуточной трубы. Другим фланцем промежуточная труба соединяется с фланцем дополнительного глушителя с помощью сферического шарнира. Между фланцами помещено металлографитовое кольцо со сферической поверхностью, а во фланце дополнительного глушителя выполнена внутренняя сферическая поверхность.

Дополнительный глушитель, который устанавливается на автомобилях с двигателями ВАЗ-21114 и ВАЗ-21124, взаимозаменяем с дополнительным глушителем, устанавливаемым на автомобили «десятого» семейства, не имеющие нейтрализатора в системе выпуска.

Основной глушитель одинаков для автомобилей «десятого» семейства с одним типом кузова.

Снятие элементов системы выпуска отработавших газов показано на автомобиле с двигателем ВАЗ-21124.

Снятие
промежуточной трубы

Работу выполняем на смотровой канаве или на подъемнике.

Устанавливаем снятые детали в обратной последовательности.

Извлечь катколлектор из моторного отсека можно двумя способами: вверх или вниз. Первый способ удобнее при работе на площадке, второй – при работе на смотровой канаве или на подъемнике.

Для снятия катколлектора вверх отсоединяем от впускного трубопровода дроссельный узел и отсоединяем от патрубка впускного трубопровода шланг подвода разрежения к вакуумному усилителю тормозов.

Снимаем датчик кислорода и отсоединяем от катколлектора промежуточную трубу.

На фотографиях показано выполнение работ снизу автомобиля. При отсутствии смотровой канавы или подъемника все показанные операции можно выполнить сверху, из моторного отсека.

Для снятия катколлектора вниз снимаем датчик кислорода, брызговик двигателя и промежуточную трубу.

Выполняем операции, показанные на фотографиях 1–9, и вынимаем катколлектор вниз, а затем снимаем его прокладку.

Устанавливаем снятые детали в обратной последовательности.

Снятие дополнительного глушителя

Работу выполняем на смотровой канаве или на подъемнике.

…и снимаем половины хомута.

…и снимаем дополнительный глушитель.

Устанавливаем снятые детали в обратной последовательности.

Порванные подушки заменяем новыми.

Глушитель на ВАЗ 2112 16 клапанов какой лучше

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Глушитель на ВАЗ 2112 16 клапанов какой лучше», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

По чем бокс такой снять?

зачем пружины на резонаторе

смазка решает в таких случаях.

ребята когда будет след серия про москвич инжектор? очень жду

Для того чтобы гайки на выхлопе не прикипали нужно на резьбу медную смазку нанести.

А Вы ни чего не забыли? К примеру смазать все болты, и закручивать будет легче, и в следующий раз ебася меньше придется.

Спасибо за видеоУдачи, добра и хорошего настроения

Снимите видео про установку паука 4-2-1 на акцент, заранее благодарен.

?а ошибки нет на этой машине ведь там дадчит стоит на штанах или прошивали мозги?

У меня на холостых оборотах глушитель вибрирует, после замены на новый, подскажите как его закрепить что б не дергался так, ВАЗ 2115

Ребята, а что, жизнь без мата совсем отсутствует?

кашмарный глушак поставили, орет как прямоток

Вечер добрый. У меня такая проблема: после замены резонатора и глушителя где то через месяц появился звук как будто тарабанит железо. Осмотрел — стык между резонатором и хренью на болтах с пружинами не знаю как зовется. Раскрутил, поставил 3 паранитовые прокладки. Звук прекратился ровно на 2, 5 дня. Сейчас тарабанит жопа. На светофоре все оборачиваются, так как на холостых тупо тарабайка а не машина. Подскажите как решить проблему. Слышал, что какими то герметиками можно забодяжить. Раньше такого никогда не было. Снимал, ставил на место, а после последней замены — триндец. Буду благодарен за ответ.

Пряники растянулись, надо было их тоже сменить

Поставили мне новые штаны и резонатор двойной, резонаторы стали висеть почему то низко, теперь машина на природе задевает за всё. Что делать люди?

Старое соединение глушителя, у меня фланец 3 точечный теперь стоит. Не пропустите получить Бонус от Лаки Бёрд казино Гляньте мой выхлоп я вчера только загрузил на свой канал.

при откручивании помазать надо

Ставили среднюю и заднюю часть новую, поездили, упала мощностьвяло разгоняется, стреляет. Без катализатора , могли ли лямбда зонд повредить?

Оторвался он там, потому что надо резинки все менять, и на передний трубе тоже, а это мазохизм.

резинки то не поменяли, труба опять через 2 годо в том местье отвалится.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
