Где находятся предохранители на ваз 21213 нива

Полное обозначение предохранителей и реле ВАЗ 2121 / 21213/ 21214 со схемами блоков и фото примерами исполнения. Предохранитель прикуривателя. Электросхемы.

Где находятся предохранители на ваз 21213 нива

Нива 2121 / Lada 4×4 — предохранители и реле

Внедорожник Нива известен под названиями ВАЗ-2121 (ваз 21213, ваз 21214) а с 2006 года как Лада 4×4. Выпускается с 1977 года по настоящее время с различными модификациях кузова, преимущественно 3-х и 5-ти дверные универсалы с бензиновыми двигателями (карбюратор, инжектор). В нашей публикации вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электросхему Нива.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В связи с большим периодом выпуска и огромным разнообразием исполнения нету одного общего описания блока предохранителей и реле для Нива 2121. В вашем автомобиле, назначение предохранителей может отличаться от представленного.

Все основные блоки предохранителей и реле находятся в салоне, под панелью приборов со стороны водителя.

p, blockquote 4,0,0,0,0 —>

Общее расположение блоков

Схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,1,0,0 —>

  1. Блок предохранителей системы управления двигателем
  2. Реле стеклоочистителя ветрового стекла
  3. Основной блок предохранителей
  4. Блок реле системы управления двигателем
  5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

Блок предохранителей системы управления двигателем

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Обозначение

p, blockquote 10,0,0,0,0 —>

1 15А 1* Датчики ЭСУД
Реле стартера
Клапан продувки адсорбера
1 7,5А 2* Контроллер
1 3: Реле электро бензонасоса (контакты)
Электро бензонасос
1 30А 4,5* Вентилятор охлаждения
2 15А 1* Форсунки
Катушки зажигания
Контроллер ЭСУД
Реле электро вентилятора правого
Реле электро вентилятора левого
2 15А 2* Реле электро бензонасоса (контакты)
Электро бензонасос
2 30А 3* Резерв
2 30А 4,5* Вентилятор охлаждения
3,4 30А 1* Электро вентиляторы (правый, левый)
Реле электро вентилятора правого
Реле электро вентилятора левого
3 15А 2* Главное реле
3 15А 3* Контроллер
3 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3 15А 5* Реле зажигания
4 15А 3* Главное реле
Реле электро вентиляторов (обмотка)
Реле электро бензонасоса (обмотка)
Датчик скорости автомобиля
Электромагнитный клапан адсорбера
Датчик кислорода
Датчик массового расхода воздуха
Контроллер
4,5 30А 2* Реле электро вентиляторов (обмотка) (правый, левый)
Электродвигатель электро вентиляторов (правый, левый)
4 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4 15А 5* Электро бензонасос
5 15А 1* Электро бензонасос
Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

p, blockquote 11,0,0,0,0 —>

Главный блок предохранителей

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1 16А Электродвигатель вентилятора отопителя
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного
Реле (обмотка) включения обогрева заднего стекла
Электродвигатели очистителя и омывателя заднего стекла
Электродвигатель омывателя ветрового стекла
1* 16А Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2 Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа включения блокировки дифференциала в раздаточной коробке
Контрольная лампа включения стояночного тормоза
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения двигателя
Указатель уровня топлива с контрольной лампой резерва топлива
Контрольная лампа заряда аккумуляторной батареи
Контрольная лампа прикрытия воздушной заслонки карбюратора
Тахометр
Электродвигатель отопителя
Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3 Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 Правая фара (лампа дальнего света)
5 Левая фара (лампа ближнего света)
6 Правая фара (лампа ближнего света)
7 Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа включения габаритных огней
8 Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампа освещения приборов
Табло подсветки рычагов управления отопителем
Лампа освещения прикуривателя
Лампы подсветки выключателей и переключателей
9 16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
9* Контрольная лампа и указатель давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа включения стояночного тормоза
Контрольная лампа уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа управления воздушной заслонкой карбюратора
Контрольная лампа заряда аккумуляторной батареи
Запорный клапан карбюратора
Тахометр
Задние фонари (свет заднего хода)
Контрольная лампа блокировки дифференциала
Реле-прерыватель указателей поворота
Обогрев заднего стекла (цепь управления)
10 16А Звуковой сигнал
Патрон подключения переносной лампы
Плафоны освещения салона
Задние фонари (лампы стоп-сигнала)
10* Регулятор напряжения
Обмотка возбуждения генератора
11 Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Задний противотуманный фонарь
12 Реле дневных ходовых огней, лампы дневных ходовых огней
12* Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар)
Электродвигатель омывателя фар
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13 Задние фонари (лампы противотуманного света)
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателя фар
14 16А Прикуриватель
15 16А Резервный
Обогрев заднего стекла (силовая цепь)
16* Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Блок реле управления двигателем

Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Электро схема блока

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

Расшифровка

p, blockquote 21,0,0,0,0 —>

  1. Реле зажигания
  2. Главное реле
  3. Реле правого вентилятора охлаждения
  4. Реле левого вентилятора охлаждения
  5. Реле бензонасоса
  6. Предохранитель топливного насоса F5 на 15A

Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

Дополнительный блок реле

Данный блок находится над педалью газа.

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Описание

p, blockquote 26,0,0,0,0 —>

  1. Реле задних противотуманных фонарей
  2. Реле подогрева заднего стекла
  3. Реле ближнего света фар
  4. Реле дальнего света фар

Чуть выше, над блоком, может быть установлено реле — прерыватель указателей поворота и аварийной сигнализации.

p, blockquote 27,0,0,0,0 —>

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.

Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

p, blockquote 29,0,0,0,0 —> p, blockquote 30,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

Расположение предохранителей Нивы выпуска начала 2015 года (с АБС).

В процессе «эволюции» Нивы добавлялось новое электрооборудование, менялись цепи, защищаемые предохранителями. Поэтому, если просто вбить в поисковике или посмотреть схему в «мурзилке» – вероятно, схема не будет соответствовать действительности от слова совсем. Ниже сказанное на «абсолютную» истинность не претендует, оно более-менее верно относительно моего авто.

Моя Нива выпущена в феврале 2015 года и, по логике, самое свежайшее заводское руководство по эксплуатации от 02.02.2015 г. должно содержать полную и достоверную информацию. Но как бы не так… Электрику на АвтоВАЗе лепят «как черт бог на душу положит». Я могу понять ситуацию, например, когда кабель определенного цвета, соответствующего электросхеме, закончился, а машины собирать надо. Но вот когда завод в «руководстве пользователя» не может перечислить правильное расположение и функционал предохранителей и реле и подключать их однообразно – это просто дно (впрочем, все и так знают об отношении этого завода к потребителю).
Видел фото, на новых Нивах 2020 уже монтажный блок под капотом с реле и предохранителями. Посмотрим, как там будут дела:)

Читайте также  Выжимной подшипник сцепления ваз 2107 цена

Руководства пользователя начиная с 2007 года можно скачать на официальном сайте: www.lada.ru/cars/4×4/3dv/manual.html
Еще некоторая полезная информация (в основном, для более ранних годов выпуска):
www.niva-faq.msk.ru/tehni…elektro/predohr/pr213.htm

С основным и дополнительным блоком, в целом, все понятно, и более-менее соответствует действительности. ДХО действительно на 12-м предохранителе, так что для отключения достаточно его достать (в планах поставить кнопку для отключения). 15 и 16 предохранители, обозначенные резервными в моем случае имели подключенные входы и выходы заводского вида. Куда ведут, я так и не обнаружил, возможно, к реле подогрева сидений. Подогрев входил в комплектацию, но почти сразу после покупки перестал работать, разбираться не стал с ним.
А вот дальше начинается веселуха.

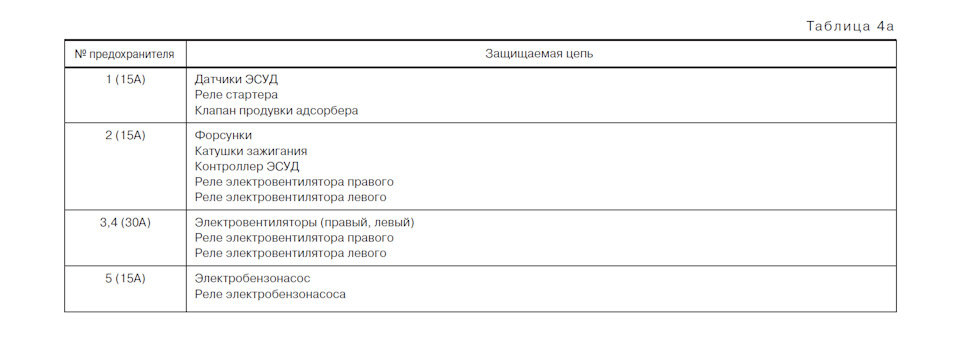

Таблица 4а рассказывает о блоке предохранителей около левой ноги водителя из 5 (!) предохранителей, хотя на картинке и по факту там 4 (когда-нибудь с завода там было 5?). При чем такая же ерунда кочует из руководства в руководство вплоть до конца 2017 года.
Нумерация уже мимо. Если по факту слева направо считать:
1 и 2 предохранители на 30 А — это вентиляторы охлаждения и их реле. У меня на 1-м предохранителе тот вентилятор, что справа, если сидеть за рулем (он срабатывает первым), на 2-м – соответственно, левый.
3 предохранитель на 15 А – бензонасос (установлено экспериментальным путем). Так что при замене топливного фильтра для выработки бензина и снятия давления в системе достаточно вынуть его, а не лезть под обшивку и размыкать фишку насоса, как рекомендует «мурзилка».
4 предохранитель (у меня на 20 А) – реле стартера (установлено случайно), вполне возможно, датчики ЭСУД и клапан продувки адсорбера.
Итого у нас остался мифический 5-й предохранитель, пронумерованный в табличке как 2-й (форсунки, катушки зажигания, контроллер ЭСУД и почему-то опять реле вентиляторов).
Судя по всему, находится он над педалью газа рядом с релюшками, за предохранителем АБС.
Кстати, об АБС.

Мануал нам говорит, что предохранители АБС под капотом, рядом с гидроблоком АБС и их типа три (таблица 4 б). По факту, видимо, один MAXI на 40 А над педалью газа.

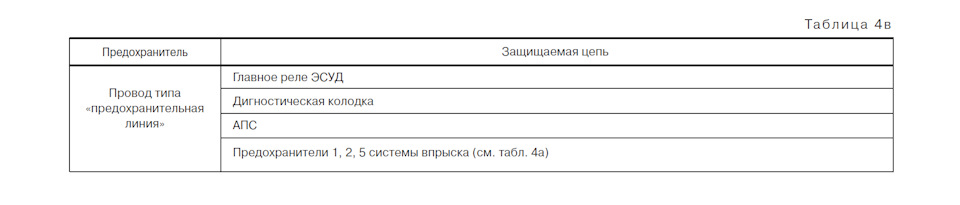

И последнее: провод типа «предохранительная линия» (таблица 4 в.). На Нива-форуме встречал фото цилиндрического образования на проводе, идущем от аккумулятора в салон, в косе под капотом (www.niva4x4.ru/t/CMhCk89T…10#DC6VJ3L9SMyhFIyQftPgfw). Сам не видел, есть там оно или нет. Сколько ампер держит – история умалчивает. Если оно сгорит – можно долго чесать репу, почему машина при всех целых (замененных) видимых предохранителях все равно не работает…

Для себя после замены блока на флажковый сделал такую табличку:

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации
(в режиме аварийной сигнализации)
F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А) Лампы и реле заднего противотуманного огня
F14 (16А) Прикуриватель
F15 (16А) Резервный
F16 (8А) Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

F1 (30A) Контакты реле правого электровентилятора
F2 (30A) Контакты реле левого электровентилятора
F3 (15A) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

№1 Реле зажигания
№2 Главное реле
№3 Реле правого вентилятора охлаждения
№4 Реле левого вентилятора охлаждения
№5 Реле бензонасоса (топливного)
№6 Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

№1 Реле задних противотуманных фонарей
№2 Реле подогрева заднего стекла
№3 Реле ближнего света фар
№4 Реле дальнего света фар

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Читайте также  Рулевой наконечник ваз 21099

Где находятся предохранители на ваз 21213 нива

Таблица и рисунок взяты из мануала по 21213.

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева заднего стекла.
Электродвигатели очистителя и омывателя заднего стекла.
Электродвигатель омывателя ветрового стекла.

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
Контрольная лампа блокировки дифференциала.
Контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.
Контрольная цепь выключателя сигнала торможения (с 2011 г.)
Выключатель сигнала положения педали сцепления (с 2011 г.)

Левая фара (дальний свет).
Контрольная лампа дальнего света фар.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света.

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).
Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель смывателя фар.

Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

По изданию «Своими силами» задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й — 8 ампер.

Следующие таблица и рисунок для 21214 взяты из книги «Своими силами».

Реле электробензонасоса (контакты).
Электробензонасос.

Главное реле.
Реле электровентиляторов (обмотка).
Реле электробензонасоса (обмотка).
Датчик скорости автомобиля.
Электромагнитный клапан адсорбера.
Датчик кислорода.
Датчик массового расхода воздуха.
Контроллер.

Текст сканировали Alex-Niva и Жустрик, обработал ALER.

А у меня предохранители СУД расположены так:
1 — вентиляторы 30А
2 — гл. реле и пр. 15А
3 — контроллер 15А
4 — бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

Дополнение от andyreal (оригинал):

По предохранителям:
1 — электровентилятор №1 30А
2 — электровентилятор №2 30А
3 — контроллер 20А
4 — бензонасос 15А
Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

Дополнение от katzyn.

По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A
4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС — maxi на 40А (оранжевый):

Где находятся предохранители на ваз 21213 нива

Монтажный блок Нивы (ВАЗ 21214, 21213) старого и нового образца, его расположение в салоне авто под капотом. Разница между предохранителями инжектора и карбюратора.

  1. Блок предохранителей ВАЗ Нива старого и нового образца
  2. Замена предохранителей
  3. Общее расположение блоков
  4. Расположение и электросхема
  5. Блок предохранителей системы управления двигателем
  6. Схема предохранителей ВАЗ Нива на инжектор
  7. Блок предохранителей ВАЗ 21214 Нива с описанием
  8. Схема предохранителей ВАЗ 21213 Нива
  9. Схема предохранителей ВАЗ 2131 Нива
  10. Процесс снятия и замены
  11. Необходимые инструменты
  12. Этапы
  13. Расположение предохранителей нивы 21213
  14. Схемы управления
  15. Схема предохранителей карбюраторной ВАЗ Нивы
  16. Расположение предохранителей Нивы 21213
  17. Схема расположения предохранителей ВАЗ 2121 Нива
  18. Дополнительный блок реле
  19. Элеткросхема Нива 2121
  20. Полезное видео
  21. Recommendations

Блок предохранителей ВАЗ Нива старого и нового образца


Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу. Если в старых моделях с этой целью задействуется всего два предохранителя, то в обновленных их уже четыре.

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

Аналогично снимаем крышку дополнительного блока предохранителей.

Видео

Общее расположение блоков

Схема

Описание

  1. Блок предохранителей системы управления двигателем
  2. Реле стеклоочистителя ветрового стекла
  3. Основной блок предохранителей
  4. Блок реле системы управления двигателем
  5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

Расположение и электросхема

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Блок предохранителей системы управления двигателем

Схема

Обозначение

1 15А 1* Датчики ЭСУД
Реле стартера
Клапан продувки адсорбера
1 7,5А 2* Контроллер
1 3: Реле электро бензонасоса (контакты)
Электро бензонасос
1 30А 4,5* Вентилятор охлаждения
2 15А 1* Форсунки
Катушки зажигания
Контроллер ЭСУД
Реле электро вентилятора правого
Реле электро вентилятора левого
2 15А 2* Реле электро бензонасоса (контакты)
Электро бензонасос
2 30А 3* Резерв
2 30А 4,5* Вентилятор охлаждения
3,4 30А 1* Электро вентиляторы (правый, левый)
Реле электро вентилятора правого
Реле электро вентилятора левого
3 15А 2* Главное реле
3 15А 3* Контроллер
3 15А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
3 15А 5* Реле зажигания
4 15А 3* Главное реле
Реле электро вентиляторов (обмотка)
Реле электро бензонасоса (обмотка)
Датчик скорости автомобиля
Электромагнитный клапан адсорбера
Датчик кислорода
Датчик массового расхода воздуха
Контроллер
4,5 30А 2* Реле электро вентиляторов (обмотка) (правый, левый)
Электродвигатель электро вентиляторов (правый, левый)
4 15А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
4 15А 5* Электро бензонасос
5 15А 1* Электро бензонасос
Реле электро бензонасоса
Читайте также  Передняя подвеска ваз 2121 нива

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием


В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

Сила тока (ампер)

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левый дальний свет, контрольная лампа включения дальнего света

Правый дальний свет

Левый ближний свет

Правый ближний свет

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Предохранители Нива 21213

Автомобиль Нива 21213 представляет собой внедорожник и является отдельной серией версии автомобиля Нива-2121. Модернизация данной модели позволила улучшить ходовые и динамические качества автомобиля. Также он стал довольно экономичным в плане расхода топлива.

Отдельное внимание стоит уделить блокам предохранителей, которые устанавливаются в каждом транспортном средстве. Они необходимы для того, чтобы обеспечить безопасную эксплуатацию автомобиля, а также устранить риск перегрузок в электрической цепи.

Данная статья рассмотрит подробнее, какие блоки предохранителей установлены на ВАЗ-21213. Также будут приведены советы, как осуществить их замену в случае поломки.

Что представляет собой блок

Блок – это плата, выполненная из металла. В нее устанавливают флажковые одноразовые электропредохранители, каждый из которых отвечает за работоспособность определенной электрической цепи, на конце которой находится электроприбор.

В свою очередь, предохранитель представляет собой легкоплавкую сердцевину из проволоки. С одной стороны сердцевины находятся две ножки, чтобы можно было осуществить крепление элемента. Обе ножки заключаются в оболочку из пластмассы. Сверху на каждую оболочку наносится особый маркер. С помощью этого маркера можно узнать, за что отвечает предохранитель, и в короткие сроки найди вышедший из строя элемент в случае поломки.

Предохранитель используется для того, чтобы предотвратить возникновение серьезных проблем в случае резких скачков напряжения. В такой ситуации произойдет размыкание электрической цепи, и с помощью предохранителя оборудование остается целым. Также передача сигналов от предохранителей на стартер обеспечивает работоспособность системы при запуске двигателя.

Расположение блока

Автомобиль Нива-21213 оборудован двумя блоками предохранителей. Первый находится слева в салоне. Данная коробка отвечает за достаточно большое количество систем. В блоке устроены предохранители, которые регулируют работоспособность:

  • света;
  • омывателей;
  • аудиосистемы;
  • обогревателей;
  • вентиляторов;
  • поворотных ламп;
  • приборной панели;
  • ламп, отвечающих за габариты машины.

Также данный блок отвечает за прикуриватель. Сюда же можно отнести подогрев сидений.

Второй блок можно обнаружить под капотом, и для него устроен специальный отсек. Сюда выведены предохранители, отвечающие за работоспособность генератора, системы зажигания, а также предохранители на топливный насос. Таким образом, блоки предохранителей способствуют надежной эксплуатации автомобиля.

Схемы управления

Для более детального изучения работоспособности предохранителей стоит рассмотреть три отдельные схемы управления различными клапанами с их описанием.

Управление карбюратором

В первую очередь, внимание нужно обратить на клапан карбюратора. Схема представлена ниже.

На схеме можно увидеть, какой элемент за что отвечает:

  • Выключатель системы зажигания.
  • Реле.
  • Катушка.
  • Клапан.
  • Выключатель карбюратора.

Таким образом, становится понятным действие системы электрических цепей в случае возможного замыкания.

Управление наружным освещением

Уже было отмечено, что в блоке, который находится в салоне, часть предохранителей отвечает за работоспособность системы освещения. Ниже представлена схема управления освещением, а также таблица, где расшифровывается, как обозначены провода.

Номер элемента Обозначение
1 Лампочки передних габаритов.
2 БП.
3 Лампы наружного света.
4 Освещение приборной панели.
5 Лампы наружного света.
6 Лампы номерного освещения.
7 Лампочки задних габаритов.
8 Лампы заднего хода.

Благодаря этой схеме можно вовремя найти нужный элемент, если он по каким-то причинам выйдет из строя. Так, например, при подаче сигнала на стеклоподъемники они начнут двигаться, очищая стекло.

Управление поворотами и сигнализацией

Наконец, третья схема с описанием представлена предохранителями, отвечающими за работу системы поворота и сигнализации.

Номер элемента Обозначение
1 Лампы ближнего света и передних поворотов.
2 Лампы боковых поворотов.
3 Выключение системы зажигания центрального замка.
4 Реле.
5 БУ.
6 Лампы задних фонарей.
7 Контрольная лампа.
8 Реле-прерыватель цепи.
9 Выключатель системы.
10 Переключатель системы.

Также к этой схеме относится обогрев заднего стекла. Картинка дает наглядное представление о функционировании системы, а также о работе предохранителей.

Как снимать и менять предохранитель

Чтобы определить возможную поломку в блоке предохранителей, необходимо воспользоваться тестером. Однако произвести проверку можно и визуально, если данного предмета нет под рукой. Поломка обнаруживается, если корпус предохранителя обуглен.

В случае если было обнаружено, что предохранитель поврежден, дальнейшая его эксплуатация невозможна. В этой ситуации необходимо произвести замену элемента на такой же, но новый. При этом запрещено осуществлять замену на флажковые перемычки или проволоки. Если это сделать, можно вызвать куда более серьезные повреждения транспортного средства.

Так, например, из строя может выйти предохранитель, отвечающий за стоп-сигнал или работу дворников.

В комплекте с блоками предохранителей всегда идут запасные, и опытные водители часто возят с собой данные элементы на всякий случай. К тому же, они занимают не так уж много места, а в случае поломки смогут выручить автовладельца.

Что касается процесса замены, то осуществляют ее следующим образом:

  • Производят выключение системы зажигания. Дополнительно отключают аккумулятор с помощью отсоединения «минусовой» клеммы. Например, аккумулятор можно в это время поставить на зарядку.
  • Снимают крышку или щиток блока.
  • Проводят проверку элемента из монтажного блока.
  • С помощью пинцета извлекают перегоревший предохранитель.
  • С помощью такого же пинцета на его место устанавливают новый.

В конце процедуры крышку закручивают обратно и подключают клеммы АКБ. На самом деле, ничего сложного процесс замены не представляет, и с такой задачей способен справиться любой водитель. Поэтому нет никакой необходимости в посещении центров технического обслуживания. Лучше научиться менять предохранитель самостоятельно и сэкономить денежные средства, чем регулярно отдавать автомобиль рукам сотрудников СТО.

В результате стоит сказать, что, если при попытке завести мотор в работе автомобиля возникли неполадки, предохранитель не играет никакой роли. В этом случае стоит все-таки обратиться за помощью к профессионалам на СТО.

Александр Молоков/ автор статьи

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с отечественным и зарубежным автопромом. Уверен вы найдете для себя немало полезной информации. С уважением, Александр Молоков.

Понравилась статья? Поделиться с друзьями:
Volog-damaz.ru
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
