Где находится датчик температуры двигателя ваз 2114

Где находится датчик температуры охлаждающей жидкости ВАЗ 2114?

На автомобилях ВАЗ 2114 используется жидкостная система охлаждения. Она необходима для защиты двигателя от перегрева. При некорректной работе системы следует определить, где находится датчик температуры охлаждающей жидкости ВАЗ 2114 и провести его замену.

Виды датчиков охлаждающей жидкости

Термодатчик представляет собой переменный резистор, изменяющий показания сопротивления в зависимости от температуры двигателя. На автомобилях ВАЗ 2114 существует два вида температурных датчиков:

• Температуры охлаждающей жидкости. Используется электронным блоком управления для определения температуры в системе охлаждения. На основании полученных сведений ЭБУ включает/выключает вентилятор и меняет состав топливо-воздушной смеси.

• Указателя температуры охлаждающей жидкости. Передаёт показатели на стрелочный прибор. Таким образом осуществляется информирование водителя о температуре силового агрегата.

Где находится датчик температуры двигателя у ВАЗ 2114?

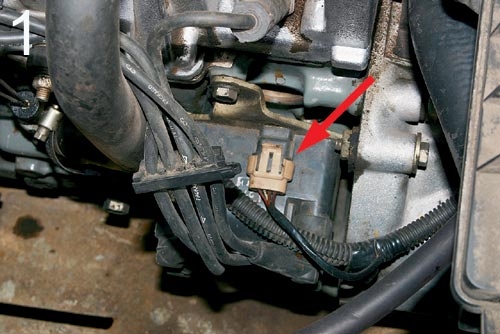

Месторасположение ДТОЖ в зависимости от его вида. Датчик температуры двигателя на ВАЗ 2114 расположен в месте соединения выходного патрубка рубашки охлаждения и термостата. Для беспрепятственного доступа к детали потребуется убрать в сторону корпус воздушного фильтра. Более подробно определить расположение датчика можно, обратив внимание на фото.

ДУТОЖ располагается ниже термостата в головке блока цилиндров.

Оба датчика устанавливаются на силовой агрегат с помощью резьбового соединения. Передача сведений электронному блоку управления и стрелочному указателю осуществляется при помощи проводов.
Определить вид детали можно без наличия специализированного образования. Для этого достаточно посчитать количество проводов, подключенных к детали. Датчик указателя температуры охлаждающей жидкости подключен с помощью одного провода, ДТОЖ – с помощью двух.

Признаки неисправности ДТОЖ

Владелец может самостоятельно определить необходимость замены детали. Выход из строя детали сопровождается следующими признаками:

• Увеличение расхода топлива. ЭБУ на основе неправильных данных некорректно подбирает соотношение топлива и воздушной массы в рабочей смеси. Богатая смесь при прогретом двигателе приводит к увеличению расхода.
• Перегрев двигателя. Включение вентилятора охлаждения с опозданием приводит к повышению температуры жидкости в рубашке. При перегреве силового агрегата металлические детали расширяются, это усиливает трение между вращающимися частями и снижает срок их службы.

• Двигатель долго прогревается. Вентилятор охлаждения срабатывает заранее. Жидкость, проходящая через радиатор, постоянно охлаждается. Это приводит к снижению температуры и увеличению времени прогрева силового агрегата.

Как проверить ДТОЖ?

При проявлении признаков выхода из строя ДТОЖ следует проверить его работоспособность. В некоторых случаях некорректная работа системы охлаждения может быть связана с повреждениями проводки.Проверить ДТОЖ можно самостоятельно в бытовых условиях. Для этого понадобится мультиметр и термометр для воды. Для диагностики устанавливают переключатель мультиметра в режим измерения сопротивления. После этого помещают рабочую поверхность детали в ёмкость с водой.

В процессе проверки важно следить за тем, чтобы жидкость не попадала на клеммы изделия. Несоблюдение этого правила приведёт к получению неверных данных.
С помощью мультиметра измеряют сопротивление между контактными площадками. При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая.

Если в процессе диагностики удалось определить, что датчик рабочий, необходимо проверить целостность проводки. В некоторых случаях происходит замыкание контактов между собой. Это приводит к нарушениям в работе системы охлаждения. Вышедший из строя датчик подлежит замене. Ремонт детали в домашних условиях невозможен.

Как заменить датчик температуры?

Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.

Замена осуществляется на холодном двигателе в следующей последовательности:

1. Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место.
2. Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления.
3. Демонтировать защиту, расположенную под силовым агрегатом.
4. Слить охлаждающую жидкость из радиатора.

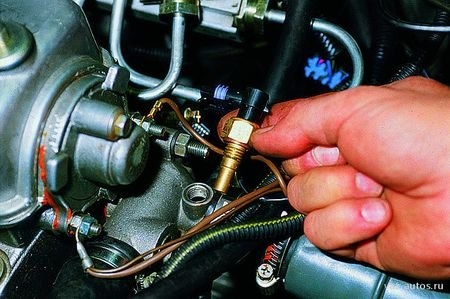

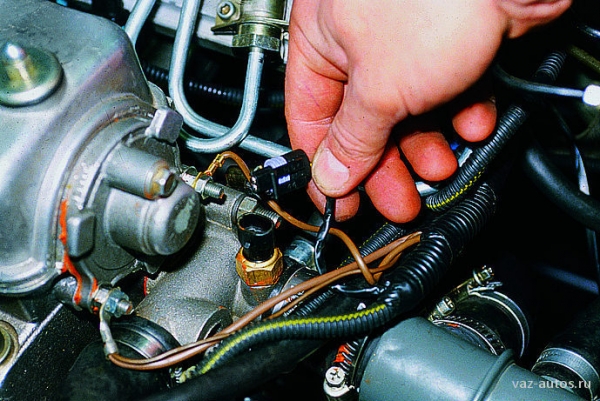

5. Отключить провода от датчика. При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения.

1. Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
2. Установить на место штекер электропроводки и защиту.
3. Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.

Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.

Сколько стоит ДТОЖ?

На рынке представлен широкий выбор ДТОЖ от разных производителей. В среднем датчик охлаждающей жидкости стоит 250–300 рублей. Стоимость может отличаться в зависимости от региона и производителя.
Датчик температуры охлаждающей жидкости необходим для нормальной работы двигателя. Найти ДТОЖ можно, не имея специализированного образования. Своевременная замена детали позволит сохранить ресурс ДВС.

Замена и диагностика датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2114

Важность работоспособности датчика охлаждающей жидкости заключается в его функциональном предназначении.

Для чего нужен ДТОЖ?

Датчик температуры охлаждающей жидкости, или просто ДТОЖ, является одним из самых важных измерительных приборов. Расположен он в моторном отсеке и отвечает за измерение температуры охлаждающей жидкости (ОЖ) в системе. В качестве измерительного элемента в детали установлен указатель, который называется термистор – резистор, изменяющий сопротивление тока зависимо от температуры двигателя. Эта информация нужна для корректировки параметров двигателя:

• Работы коленчатого вала.
• Состава горючей смеси.
• Быстрого прогрева двигателя при запуске.
• Поддержки стабильности на всех режимах.

Несмотря на всю важность такого прибора для ВАЗ 2114, принцип его действия сравнительно несложный. Он говорит нам о изменениях по температуре ОЖ и передает нужную информацию электронному блоку управления (ЭБУ).

ДТОЖ передает показания электронному блоку управления (ЭБУ), который с помощью указателя температуры на панели приборов, информирует водителя.

Признаки неисправности

Если у вас есть проблемы с работой вентилятора (включается при холодном автомобиле), проблемы с запуском «горячего» мотора или слишком большой расход топлива, то проблема может таиться именно в ДТОЖ.

Вы вполне можете самостоятельно проверить работоспособность детали, выполняя несложные действия. Перед заменой детали, нужно сначала проверить предохранители. Если с ними все впорядке и ток поступает на датчик, то диагноз один: замена узла.

Инструкция по замене

На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!

Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:

1. Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
2. Снять с аккумулятора провод с отрицательным зарядом;
3. Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
4. Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
5. После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.

Проверка термистора на работоспособность

Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:

• Градусника.
• Емкости с водой.
• Омметра.
• Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.

Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах – 1459 Ом, а при кипятке – 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.

Видеоинструкция по замене

Следите за правильной работой каждой системы авто, это действительно важно для увеличения срока его эксплуатации.

<iframe src="https://www.youtube.com/embed/N1_AMHoloCA

Датчик температуры ВАЗ 2114

Видео:Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2108,2109,21099,2110,2111,2112,2113,2114Скачать

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

• ДТОЖ

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

• Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

• Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;

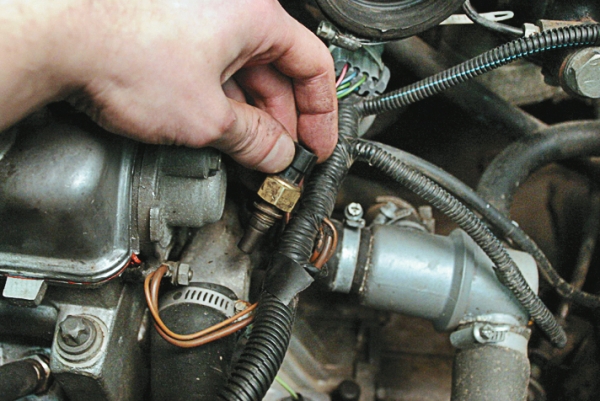

• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Последовательность действий при замене ДТОС своими руками:

• ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
• Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
• Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
• На штатное место вставляем новый, привинчиваем, надеваем клеммы;
• Собираем конструкцию в обратной последовательности;
• Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Греется двигатель на ВАЗ 2114?

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости) . Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

• Смешанная;
• Воздушная;
• Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

• Вентилятор радиатора;
• Радиатор отопления;
• Радиатор охлаждения;
• Рубашка системы охлаждения;
• Насос;
• Расширительный бак;
• Патрубки соединения;
• Датчик температуры охлаждающей жидкости.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

Видео:ДАТЧИК ТЕМПЕРАТУРЫ ВАЗ † НЕ ПОКАЗЫВАЕТ ТЕМПЕРАТУРУ ДВИГАТЕЛЯСкачать

• Отсутствие контакта с датчиком;
• Разрыв контакта, исчезает изоляция;
• Устройство перестает работать;
• Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

• Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
• Двигатель прогрелся, но все равно не работает должным образом;
• Существенно повысился уровень расхода топлива.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

1. Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
2. Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
3. Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
4. Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй

1. Возьмите мультимер, включите его в режиме омметра.
2. Вооружитесь термометром с насечками более 100 градусов по Цельсию.
3. Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
4. Подключите щупы прибора к выводу датчика и корпусу.
5. Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
6. Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Т аким методом можно проверять состояние нового датчика перед установкой на место старого.

Порядок снятия ДТОЖ

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

1. Слить охлаждающую жидкость. Для этого:
   1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
   2. Вооружитесь накидными ключами на 17, 13 и 8;
   3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
   4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
   5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
   6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
   7. В течение 10 минут жидкость будет постепенно стекать;
   8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
   9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
2. Теперь снимает старый датчик температуры охлаждающей жидкости:
   1. Отыщите его на своем автомобиле;
   2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
   3. Измеритель демонтируется при помощи ключа на 21;
   4. Монтируется новый измеритель.
3. Устанавливаем новый прибор. Для этого:
   1. Приобретаем новый датчик ТОЖ;
   2. Все тем же ключом на 21 монтируем его на место старого;
   3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
   4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
   5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

1. Вы могли плохо закрутить новый датчик на его посадочное место;
2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Датчик температуры охлаждающей жидкости ВАЗ 2114

ВАЗ 2114 имеет большое количество датчиков участвующих в процессе работы всей силовой установки. Каждый датчик имеет свое назначение, сегодня же мы поговорим о датчике температуры охлаждающей жидкости. ДТОЖ на четырнадцатой модели Лады предназначен для определения температуры жидкости при пуске, а так же для включения вентилятора. Мало кто знает, что этот датчик в 2114 не один, а их целых два и у каждого свое назначение.

Конструкция датчика

Датчик представляет собой термоэлемент, помещенный в бронзовую оболочку. Он имеет непосредственный контакт с антифризом, а термоэлемент, который заключен в датчик изменяет свое сопротивление при повышении или понижении температуры и передает полученные показания на ЭБУ.

Датчик имеет резьбовое соединение уплотняющееся специальным медным кольцом, верхней части датчика расположен разъем для подключения штекера.

Датчики температуры

Для измерения температуры жидкости используется два датчика, один из них напрямую связан с ЭБУ, а другой с приборной панелью. Рассмотрим каждый датчик по отдельности.

ДТОЖ для ЭБУ

Данный датчик применяется только для работы с блоком управления двигателем. Измеряя показания температуры жидкости, он передает их на ЭБУ и основываясь на полученных данных блок корректирует топливовоздушную смесь, а так же включает вентилятор охлаждения при достижении высокой температуры жидкости.

Расположен ДТОЖ в корпусе термостата на резьбовом соединении.

ДТОЖ для приборной панели

Данный датчик не участвует в какой-либо работе ДВС, а лишь является информативным. Этот ДТОЖ связан с приборной панелью, а именно со шкалой температуры жидкости и измеряет ее только для информирования водителя о состоянии системы охлаждения ДВС.

Расположен ДТОЖ в ГБЦ через резьбовое соединение.

Признаки неисправности

К признакам неисправности данных датчиков можно отнести следующие поломки:

• Повышенный расход топлива;
• Низкая температура включения вентилятора (или наоборот);
• Затрудненный запуск двигателя в холодное время года;
• ДВС плохо запускается на горячую;
• Не правильно показывает шкала температуры ОЖ;

При обнаружении таких неисправностей на своем авто необходимо проверить ДТОЖ.

Проверка датчика

Проверка датчиков осуществляется после его демонтажа. Для проведения диагностики необходимо иметь градусник и мультиметр.

Приступаем к проверке

• Необходимо вскипятить воду и погрузить туда градусник.
• Далее на приборе выставляем переключатель на измерение сопротивления.
• Подключаем щупы к датчику и опускаем ДТОЖ в воду, так чтобы его контактны, не намокли.

• Полученные показания сравниваем с ниже приведенной таблицей.

Если параметры не совпадают значит датчик неисправен и требует замены.

Стоимость датчика

Цена на данную деталь зависят от региона и магазина, сложно сказать точную цену, но в среднем датчик температуры охлаждающей жидкости имеет цену от 200 до 400 рублей.

Замена

Видео:указатель температуры на панели приборов уходит в красную зону. калинаСкачать

Замену датчика произвести не сложно, но необходимо подготовить инструмент. Существует два способа замены: с полным сливом антифриза и без слива антифриза. Так как первый способ более затратный и долгий, то мы рассмотрим второй без слива ОЖ.

Приступаем к работе

Внимание!: Работы необходимо производить на остывшем двигателе, чтобы избежать ожогов!

• Откручиваем крышку расширительного бачка, чтобы сбросить давления в СОД и снова закручиваем ее.

• Снимаем корпус воздушного фильтра, открутив хомут крепления гофры к ДМРВ, снимаем фишку ДМРВ и откручиваем корпус от кузова автомобиля.

• Снимаем разъем с датчика.

• Подкладываем тряпочку под термостат, чтобы не пролить жидкость на ДВС.

• Подготавливаем новый датчик, положив его на АКБ.

• С помощью рожкового ключа откручиваем датчика и резко вынимаем его, заткнув отверстие в термостате пальцем.

• Берем новый датчик и устанавливаем его как можно быстрее, чтобы жидкость не проливалась.

• Устанавливаем снятые детали в обратной последовательности.

• Запускаем ДВС и проверяем уровень ОЖ, при необходимости доливаем антифриз до отметки МАХ.

Видео по замене ДТОЖ

Датчик температуры охлаждающей жидкости ваз 2114

Базовым показателем здорового состояния организма является температура тела. Превышение значения 36.6 градусов обращает внимание, вызывает беспокойство. Аналогичная ситуация происходит в автомобиле. Если система контроля за отводом лишнего тепла работает нестабильно – силовому агрегату угрожает перегрев, выход из строя. Не своевременное включение охлаждения замороженного мотора помешает выполнить пуск. Арбитром в описанных ситуациях выступает специальный измерительный прибор. В статье пойдёт речь о технически примитивной, но функционально важной детали – датчике температуры охлаждающей жидкости. Выполнить самостоятельную проверку, замену датчика температуры двигателя ваз 2114 по силам начинающему автолюбителю.

Устройство, принцип работы, назначение, место расположения

Датчик представляет собой цилиндрический, неразборный стакан, изготовленный из сплава цветного металла. По верхнему краю нарезная резьба, шестигранная головка на 19 мм, пластиковая колодка с двумя контактами, подключёнными к электронному блоку управления. Электрическая схема прибора проста. Измерительный элемент – полупроводниковый термистор, изменяющий проводимость цепи в зависимости от температуры окружающей среды, в данном случае, жидкости. Встречаются модели автомашин, оснащённые несколькими температурными контролями силового агрегата. Датчик температуры двигателя устанавливается дополнительно, выдаёт показания на стрелочный прибор. Схемное решение аналогичное.

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

1. Негатив. Улучшается проводимость при нагреве.
2. Позитив. Характеризуется повышением сопротивления с разогревом.

Выбирая новый датчик для замены, необходимо учитывать различия типов, соответствие модели автомобиля. Несовместимость приводит к отклонениям в режимах эксплуатации автомашины.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

• угол опережения зажигания;
• пропорцию компонентов горючей смеси;
• обороты вращения коленчатого вала.

Где находится датчик ДТОЖ

Обнаружить узел несложно. Достаточно пройтись взглядом вдоль подводящего шланга от радиатора к блоку термостата. Со стороны головки блока цилиндров видно датчик ДТОЖ.

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

• при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
• занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
• пуск силового агрегата происходит с трудом в любую погоду;
• наблюдается повышенный расход горючего;
• оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

При появлении первых симптомов поломки ДТОЖ не обязательно бежать в магазин. Странное функционирование прибора может быть следствием комплекса отклонений от нормы различных систем автомашины.

Низкий уровень охлаждающей жидкости приводит к повышению давления в контуре, тепловым ударам. Датчик, не полностью погружённый в тосол, будет анализировать состояние паров. Показания искажаются.

Обрывы, замыкания электропроводки, окисление контактов способны имитировать поломку температурного измерителя.

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

Существует простой способ локализации повреждения датчика. Электронный блок управления, замеряя напряжение, подозревает выход из строя термодатчика, обрыв цепи питания, автоматически организует обдув радиатора. Симуляция подобного случая вручную создаст возможность чётко определить виновника.

Видео:Все Причины ПЕРЕГРЕВА и КИПЕНИЯ Двигателя. Устранение причин перегрева двигателя ВАЗ 2109, 2114....Скачать

• Осторожно просунуть руку под воздушный фильтр.
• Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
• Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

1. Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
2. Подождать охлаждения двигателя.
3. Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
4. Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
5. Выкрутить два болта крепления воздушного фильтра.
6. Освободить, стянуть хомут, снять воздуховод.
7. Отсоединить провода датчика массового расхода воздуха.
8. Убрать воздушный фильтр в сторону.
9. Подставить под блок термостата чистую ёмкость.
10. Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.
11. Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
12. Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
13. Иначе временно использовать подходящую по размеру, резьбе пробку.
14. Подвергнуть снятый узел тестированию.
15. Собрать «испытательный стенд».
16. Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
17. В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
18. Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
19. С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
20. Организовать плавный подогрев.
21. Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
22. Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

Предел совершенства не существует. Заводы – изготовители, автолюбители дополняют электрическую схему новыми приборами наблюдения за механизмами, узлами, системами автомобилей. В качестве примера можно назвать датчик температуры воздуха ваз 2114 в салоне, за бортом. Существуют защитные температурные датчики на основе биметаллических материалов, не требующие вмешательства бортового компьютера. Ток электрической цепи, выходящий за пределы нормы, заставляет изгибаться пластину, разрывая контакты. Остывание восстанавливает соединение. Аналогичная защита устанавливается в бытовых электроприборах. Подобные устройства сигнализируют о возможных коротких замыканиях проводки, вызывающих токовый рост.

Видео

Датчик температуры двигателя на ваз 2114(8 клапанов)Скачать

Не работает указатель температуры ВАЗ 2108, 2109, 2114, 2115 и т.д. Решаем проблему самостоятельно.Скачать

Меняй этот датчик, если у тебя такие же признакиСкачать

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ НА ПАНЕЛИ ПРИБОРОВ УХОДИТ В КРАСНУЮ ЗОНУ ВАЗ 2114, 2110, 2112, ПРИОРА , КАЛИНАСкачать

Водитель автомобиля должен знать куда копать если стрелка температуры в его Авто стоит на месте.Скачать

Что бы двигатель автомобиля не закипел. Проверка датчика УОЖ . Вариант 3. Совет от АВТО электрика .Скачать

Осторожней с датчиком температуры двигателя,он может навредить/наглядный признак неисправности дтожСкачать

Замена датчика включения вентилятора охлождения ваз 2114Скачать

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115Скачать

Как проверить датчик температуры двигателя ваз без мультиметра быстро, дтожСкачать

Проверка датчика температуры ОЖ ВАЗ 2110Скачать

ПЛОХОЙ ЗАПУСК ДВИГАТЕЛЯ НЕИСПРАВНОСТЬ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИСкачать
