Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

Очевидно, что инжектор давно превзошел карбюратор по всем параметрам. Хотя бы по той причине, что в инжекторах электроника отвечает за подачу топлива и топливовоздушной смеси в цилиндры. Эффективность, экономичность и ряд прочих преимуществ буквально вытеснили карбюратор с некогда лидирующего места.

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

Видео:Где расположены датчики на двигателе Ваз 2112-2110 и как они выглядят! Свой механик.Скачать

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Видео:Расположение датчиков ВАЗ 2110Скачать

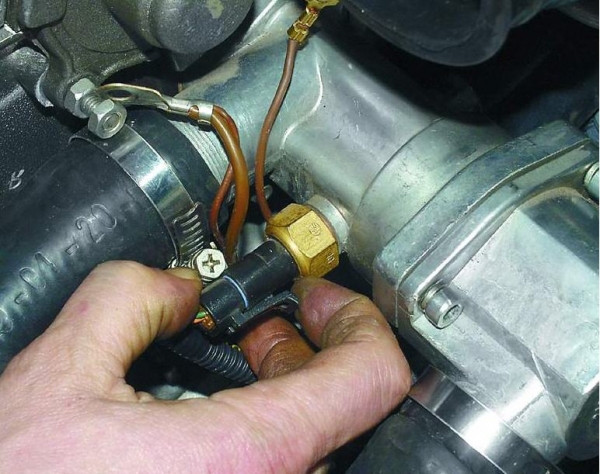

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Видео:Простой способ определения неисправности датчика температуры в двигателе ВАЗСкачать

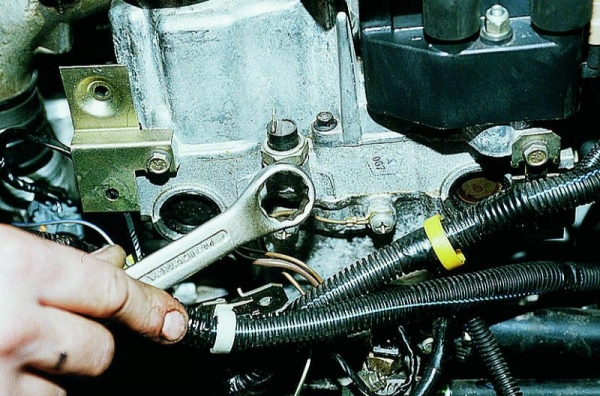

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Видео:Проверка дмрв за 5 секунд, без приборовСкачать

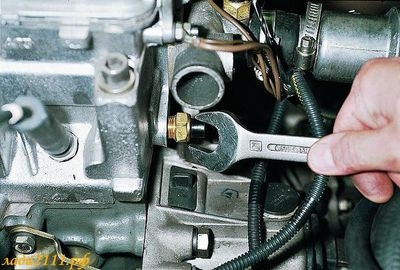

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Видео:Расположение датчиков на 120-ом двигателеСкачать

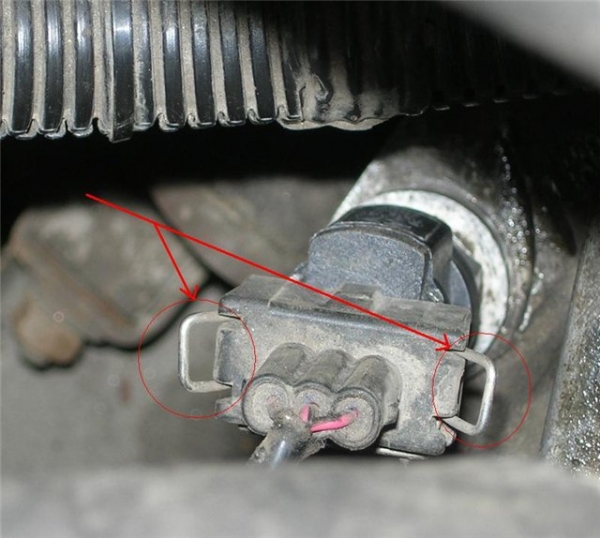

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Расположение

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Видео:Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115Скачать

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Видео:Симптомы и признаки неисправности, проверка датчика детонации. Назначение и ошибкиСкачать

Расположение датчиков на ВАЗ 2110 инжектор (8 клапанов)

На инжекторном 8 клапанном автомобиле ВАЗ 2110 датчики присутствуют самые разнообразные. У каждого из них своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

ДМРВ на ВАЗ 2110

На наличие большого количества электроники предусматривает обильное число датчиков. О некоторых из них мы сегодня с вами поговорим:

• Датчик регулятора воздуха;
• Датчик включения вентилятора;
• Датчик коленчатого вала;
• Датчик температуры жидкости охлаждения;
• Датчик скорости;
• Датчик фаз.

Теперь рассмотрим их более подробно.

Видео:КАК БУДЕТ РАБОТАТЬ ДВИГАТЕЛЬ БЕЗ ДАТЧИКА ЛЯМБДА ЗОНД ТЕСТ ДИАГНОСТИКАСкачать

Регулятор воздуха

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Видео:Проверка датчика температуры ОЖ ВАЗ 2110Скачать

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Видео:Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114Скачать

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Видео:Как проверить датчик температуры двигателя не снимаяСкачать

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Видео:троит двигатель ваз 2110 инжекторСкачать

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Расположение

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Видео:Троит только на холостых. Нашёл причину. ВАЗ 2111, инжектор, 8 клапанов.Скачать

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Видео:Датчик показывает высокую температуру даже на не прогретую машину,ВАЗ-2110Скачать

Датчики инжекторного двигателя ВАЗ 2110

Датчики инжектора ВАЗ 2110 являются важнейшими элементами общей системы, которая отвечает за стабильную работу силового агрегата снабженного впрыском топлива. Датчики инжектора «десятки» собирают информацию о состоянии тех или иных частях двигателя и отправляют их в электронный блок управления мотором (ЭБУ), который после анализа всех данных корректирует работу силового агрегата.

Неисправность датчиков инжектора может не просто негативно сказаться на работе силового агрегата. Но и может привести к серьезной поломке мотора. Поэтому игнорировать работу этих элементов конструкции не стоит.

Собственно вы спросите зачем такие сложности? Причина в том, что инжекторный двигатель ВАЗ 2110 гораздо эффективнее карбюраторного собрата. Больше мощности, меньше расход топлива, стабильная работа, высокая надежность, все это характерно для «десятки» с исправной электроникой. А неисправность одного или нескольких датчиков обязательно ведет к отказу всего двигателя, либо его нестабильной работе. Сегодня мы подробно расскажем о датчиках инжектора ВАЗ 2110, от которых зависит нормальная работа мотора.

Видео:Признаки неисправности датчика температуры двигателя ваз. ДТОЖСкачать

Датчик массового расхода воздуха ВАЗ 2110

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок или повышенная влажность могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий — внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Неправильная работа датчика массового расхода топлива инжектора ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску. Из-за этого датчика двигатель может просто заглохнуть на холостых оборотах. Причина проста, электронный блок управления двигателя принимая неверные данные от датчика воздуха начинает подавать неправильные команды для формирования рабочей смеси. Смесь воздуха и бензина, сгорающая в цилиндрах мотора может быть очень обогащенной или очень обеденной, что ведет к ненормальной работе инжекторного силового агрегата.

Видео:Датчик уровня масла в двигателе ВАЗ 2110: что это такое, где находится и как его заменить!Скачать

Датчик положения дроссельной заслонки ВАЗ 2110

Датчик положения дроссельной заслонки инжектора ВАЗ 2110 расположен непосредственно на дроссельном узле. Предлагаем для наглядности фото, где датчик можно разглядеть без труда.

Данный датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество впрыскиваемого топлива через форсунки. То есть, чем резче вы жмете на педаль газа, тем больше будет впрыскиваться топлива в мотор. Датчик положения дроссельной заслонки довольно надежен, поскольку механически связан с осью заслонки.

Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменения напряжения при нажатии на педаль газа. При закрытой заслонке выходное напряжение обычно от 0,3 до 0,7 Вт. Если нажать на газ «в пол» напряжение возрастает до 4 Вт. Неисправность датчика можно иногда определить без всяких тестеров, допустим если во время разгона автомобиль начинает двигаться рывками или происходит ненормальный провал, то скорее всего проблема именно в датчике положения дроссельной заслонки.

Видео:Особенности замены ДМРВ на ВАЗ 2110, 2114, Калине, Гранте и ПриореСкачать

Датчик температуры охлаждающей жидкости ВАЗ 2110

Датчик температуры инжектора ВАЗ 2110 выполняет две основных функции — в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый «подсос», который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее —

Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения —

• При температуре 100 градусов сопротивление составляет 180 Ом
• При температуре 80 градусов сопротивление составляет 330 Ом
• При температуре 60 градусов сопротивление составляет 670 Ом
• При температуре 30 градусов сопротивление составляет 2240 Ом
• При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Видео:не тянет двигатель ваз 2110 16кл, ваз 2114, приораСкачать

Датчик детонации ВАЗ 2110

Датчик детонации инжектора ВАЗ 2110 расположен на блоке цилиндров. Задача этого прибора передавать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (меняет угол опережения зажигания), что бы снизить негативное влияние детонации. Изначально на ВАЗ 2110 устанавливали резонансный датчик (пьезоэлектрический), но потом более продвинутый широкополосный (пьезокерамический). Фотография обоих типов датчиков ниже.

Собственно, чем сильнее детонация, тем сильнее датчик выдает напряжения переменного тока на ЭБУ. Проверить работоспособность этого датчика можно довольно просто, достаточно несильно постучать по сердцевине датчика. При этом необходимо подсоединить к выводам датчика тестер, который должен фиксировать скачки напряжения.

Видео:Ваз 2112 температура 130 (решение)Скачать

Датчик кислорода или лямбда зонд ВАЗ 2110

Датчик кислорода инжектора ВАЗ 2110 или лямбда зонд устанавливают на выпускном коллекторе. Задача прибора отследить состав отработавших газов и наличия там кислорода. Эти сведения помогают электронному блоку управления (ЭБУ) корректировать состав рабочей смеси, это помогает не только эффективнее сжигать топливо, но и улучшают экологичность выхлопа. При использовании этилированного бензина датчик кислорода работает некорректно. Фото датчика далее.

Если датчик выходит из строя, это вызывает повышенный расход топлива и увеличению выбросов. Самое интересное, что при наличии в системе выхлопа катализатора отработавших газов датчиков кислорода или лямбда зондов уже два. Второй ставят за каталитическим нейтрализатором, это помогает сделать автомобиль еще более экологичным.

Датчик скорости ВАЗ 2110

Датчик скорости инжектора ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости «десятки» основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик положения коленчатого вала ВАЗ 2110

Датчик положения коленчатого вала инжектора ВАЗ 2110 довольно важен, поскольку без него запуск двигателя не возможен. Любая его неисправность приводит ЭБУ «десятки» или «мозги» двигателя в ступор. Датчик отслеживает положение распредвала (а значит и поршней в цилиндрах) в режиме реального времени и позволяет вовремя заставить работать свечи зажигания. На свечи приходит сигнал от модуля зажигания, что наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит так, как на этом рисунке —

Это небольшой электромагнит, который улавливает положение зубчатого шкива, который вращается рядом. На шкиве 58 зубцов, которые и создают электромагнитные возмущения. Собственно для инжекторного двигателя, это основной и самый главный датчик.

Датчик фаз газораспределения ВАЗ 2110

Датчик фаз газораспределения инжектора ВАЗ 2110 устанавливался не на все двигатели «десяток». Изначально их ставили только на 16-клапанники. Затем, когда в нашей стране ужесточили экологические нормы, этот датчик стал появляться на всех инжекторах, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топлива форсунками в определенный цилиндр. Отказ датчика ведет к обогащению рабочей смеси и нестабильной работе двигателя. Устанавливается данный датчик в верхней части ГБЦ мотора. Фото датчика фаз газораспределения ВАЗ 2110 ниже.

Хотелось бы отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. Ведь принципы, на которых работают инжекторные силовые агрегаты во многом схожи, особенно что касается датчиков.

Датчики ВАЗ-2110: краткая характеристика, расположение, функции

ВАЗ-2110, без сомнения, стал революционным автомобилем, во всяком случае для отечественного автопрома. Современный дизайн кузова, комфортный салон, множество полезных функций, но главное двигатель. Именно на «десятку» тольяттинские конструкторы впервые установили инжекторный мотор, в котором большинство параметров контролируется бортовым компьютером. Корректную работу двигателя во многом определяют датчики ВАЗ-2110, в предназначении и устройстве которых и предстоит разобраться.

Для чего нужны датчики

Силовой агрегат с принудительным впрыском топлива имеет несомненные преимущества перед карбюраторным. Прежде всего, это:

1. Экономичность.
2. Большая мощность.
3. Хорошая динамика.

Достичь этого можно только точным расчетом режимов работы двигателя в соответствии с параметрами движения. Для этого требуется большое количество данных, которые и предоставляются различными датчиками. На их основе электронный блок управления (ЭБУ) рассчитывает оптимальный угол опережения зажигания и состав рабочей смеси.

Каждый датчик имеет свое предназначение и конструкцию. Установлены они в различных местах, в соответствии с контролируемым узлом. Несмотря на то, что «десятки» выпускались и с двумя распредвалами, в этой статье будут рассмотрены датчики ВАЗ-2110 8 клапанов.

Датчик положения коленвала

Поставлен на первое место не просто так. Дело в том, что он является одним из основных датчиков ВАЗ-2110. При повреждении ДПКВ работа двигателя невозможна, он просто не заведется. Место расположения — крышка масляного насоса — выбрано не случайно. Дело в том, что в этом случае датчик расположен в непосредственной близости от так называемой задающей шестерни, совмещенной со шкивом распредвала.

Конструктивно ДПКВ выполнен в корпусе из полимерных материалов и залит компаундной смесью, для большей герметичности. Внутри расположена катушка индуктивности. Зубья шестерни проходя рядом с датчиком, на расстоянии не более 1 мм, образуют в нем магнитное поле. На выходе контроллера появляется последовательность импульсов, которая и поступает на ЭБУ. На задающей шестерне отсутствуют два зуба, это является отправной точкой для компьютера, а также началом воспламенения в первом цилиндре.

Датчик массового расхода воздуха

Один из самых капризных и нежных датчиков инжектора ВАЗ-2110. При этом он еще и довольно дорогостоящий. Датчик измеряет количество воздуха прошедшего через фильтр автомобиля, и передает данные в ЭБУ, который на их основании формирует оптимальный состав рабочей смеси.

Основным элементом датчика расхода воздуха ВАЗ-2110 является платиновая нить. Она используется в качестве спирали, т. е. нагревается до определенной температуры и охлаждается потоком воздуха. Чем больше его пройдет через фильтр, тем меньше нагреется нить. Расходомер — прибор с высоким быстродействием, он передает данные на ЭБУ каждые 0,1 с.

Неисправность ДМРВ вызывает сбои в работе двигателя на всех режимах. При этом характерными симптомами будут:

• неустойчивая работа на холостом ходу;
• отсутствие мощности двигателя;
• плохая динамика;
• увеличенный расход топлива.

Впрочем, такие неисправности характерны и для повреждения многих других узлов, в том числе и датчиков ВАЗ-2110. Принцип работы и назначение ДМРВ определяют его местоположение в автомобиле. Он устанавливается сразу за воздушным фильтром.

Датчик детонации

Предназначен для предотвращения взрывного воспламенения в цилиндрах. Только на грани детонации можно получить максимальные мощностные и динамические показатели двигателя. С другой стороны, она очень вредна для двигателя и существенно сокращает срок его службы. Для мгновенного предотвращения этого явления и служит соответствующий датчик.

Датчик детонации представляет собой селективный микрофон. Это значит, что он настроен на определенную частоту, в данном случае 25-70 Гц. Именно в этом диапазоне и проявляется детонация. На слух она похожа на металлический звон, его то и определяет контроллер. Результат передается на ЭБУ, который соответствующим образом вносит изменения в угол опережения зажигания.

Датчик детонации расположен между вторым и третьим цилиндром, на передней стенке блока. Местоположение выбрано неслучайно. Именно в этих цилиндрах из-за более высокой температуры раньше всего появляется взрывное воспламенение.

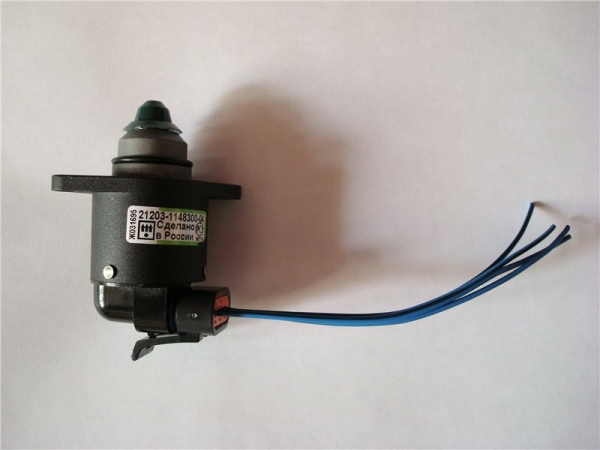

Регулятор холостого хода

Один из основных датчиков ВАЗ-2110. Он отвечает за стабильную работу двигателя на холостом ходу. Важность этого понятна любому автолюбителю, которому постоянно приходится двигаться в плотном городском потоке. Бесконечные пробки, многочисленные развязки и светофоры, ездить без холостых здесь невозможно.

Еще одной задачей регулятора холостого хода (РХХ) является прогрев двигателя при отрицательных температурах. Именно благодаря ему после запуска поддерживаются повышенные обороты коленвала, которые затем постепенно понижаются.

Внешне ДХХ очень похож на небольшой электромотор. Это действительно так, правда двигатель не обычный, а шаговый. Это значит, что алгоритм его работы полностью зависит от управляющего устройства. Итак, датчик ХХ представляет собой шаговый электромотор, вал которого соединен со штоком червячной передачей. Двигатель имеет две обмотки. При подаче напряжения на одну из них датчик делает шаг вперед, т. е. ротор поворачивается на определенный угол, шток немного выдвигается из корпуса.

При подаче напряжения на другую обмотку происходит обратный процесс. Таким образом, шток в соответствии с командами контроллера может изменять свою длину от минимального до максимального. На самом конце он имеет конусовидное заострение. Выдвигаясь, шток уменьшает количество воздуха, проходящего в обход закрытой на холостых оборотах дроссельной заслонки. Для этого в ней имеется выточка под конус. Здесь же установлен на ВАЗ-2110 и датчик холостого хода.

Контроллер дроссельной заслонки

Предназначен для дозирования топлива в цилиндрах. При нажатии на педаль газа на инжекторном двигателе механически открывается только воздушная заслонка. Количество бензина для создания рабочей смеси меняется по команде с ЭБУ. Для этого и предназначен датчик положения дроссельной заслонки (ДПДЗ).

Контроллер является переменным сопротивлением, по сути таким же, как и регулятор громкости на автомагнитоле. Только изменяется здесь напряжение, поступающее на блок управления. Грубо говоря, ДПДЗ преобразует усилие нажатия на педаль газа в определенный электрический сигнал. Он поступает на ЭБУ, в котором жестко, с большой точностью «прошита» зависимость напряжение/количество топлива.

Амплитуда сигнала изменяется от 0,7 до 4 В (при полном открытии заслонки). Так же линейно изменяется и поступающий бензин. ДПДЗ установлен непосредственно на дроссельном узле.

Датчик давления масла

«Десятка» имеет только аварийную сигнализацию о неполадках в системе смазки. Падение давления сигнализируется включением соответствующей лампы. Устроен датчик масла ВАЗ-2110 достаточно просто. В его торце есть подвижная мембрана, которая соединена с нормальнозамкнутыми электрическими контактами. Датчик вкручен непосредственно в систему смазки автомобиля. Если давление в норме, то масло воздействует на мембрану, она, выгибаясь, размыкает контакты. Контрольная лампа при этом не горит. В случае аварии мембрана возвращается в исходное положение, включая соответствующую индикацию.

Несмотря на простоту, индикатор давления довольно часто выходит из строя. В этом случае контрольная лампа постоянно горит, хотя давление в системе в норме. Убедиться в неисправности датчика можно только заменив его на заведомо исправный. Естественно, что без полной уверенности продолжать движение не стоит.

Реже бывают случаи, когда индикатор не загорается при включении зажигания. Т. е. сигнализация не включится и в случае реальной аварии. Такой симптом тоже свидетельствует о неисправности масляного датчика. В любом случае его нужно менять на новый, так как ремонту он не подлежит. Индикатор вкручен в ГБЦ, рядом с кожухом ремня ГРМ.

Индикация температуры

Служит для контроля за системой охлаждения. Температурные датчики ВАЗ-2110 представляют собой обычный терморезистор. Он линейно изменяет свое сопротивление в зависимости от нагрева охлаждающей жидкости. В полном соответствии с законом Ома, варьируется и падение напряжения на нем, что фиксируется ЭБУ, который и выдает значение температуры на стрелочный прибор.

Кроме того, эти датчики на ВАЗ-2110 инжектор, выполняют роль включения вентилятора. Кулер запускается по команде с блока управления, при достижении соответствующей температуры. Таким образом устранен основной недостаток механического датчика — низкая надежность.

Все неисправности, чаще всего связаны с отсутствием контакта и обрывами электропроводки. В основном она перетирается о различные движущиеся части. Однако редко, но случаются повреждения, характеризующиеся неточными показаниями. Опасность здесь кроется в несвоевременном включении вентилятора. Он может работать при нормальной температуре либо не включаться при перегреве. Последнее, конечно, намного опаснее с точки зрения ресурса двигателя. В любом случае датчик ремонту не подлежит, и требуется его замена.

Датчик установлен в патрубке системы охлаждения. Для его снятия понадобиться демонтировать воздушный фильтр и хотя бы частично слить охлаждающую жидкость.

Контроллер вентилятора

Служит для принудительного включения охлаждения. Датчик вентилятора ВАЗ-2110 ставился только на первые модели «десяток», оснащенных карбюраторным двигателем. Конструктивно представляет собой герметичный латунный баллон, внутри которого находятся контакты из биметалла. При нагревании они выгибаются и замыкают электрическую цепь, вентилятор включается. Правда, его высокий потребляемый ток (порядка 15 ампер) не позволяет запитывать напрямую, через биметаллические контакты. Для этого в цепи имеется специальное реле.

Главным недостатков контроллера является его низкая надежность. Датчик частенько перестает срабатывать, что может привести к перегреву двигателя. Его расположение в нижней части радиатора делает замену достаточно трудоемкой. Потребуется полный слив охлаждающей жидкости.

Указатель уровня бензина

Датчик топлива ВАЗ-2110, как и любого другого автомобиля, — это реостат из нихромовой проволоки. Его подвижный контакт механически связан с поплавком, который находится в баке на поверхности бензина. Изменяется уровень топлива, вместе с ним и сопротивление реостата, что фиксируется прибором на панели.

Кроме того, имеется индикация резервного остатка бензина. Работает она благодаря все тому же поплавку. В определенном положении он замыкает контакты, что вызывает включение контрольной лампы. Указатель топлива нельзя назвать точным и надежным устройством. Впрочем, это недостатки всех механических датчиков. Основные неисправности связаны с повреждением нихромовой проволоки, которая от постоянного движения «бегунка» попросту протирается.

Установлен датчик естественно в баке, и его замена не представляет никаких трудностей. Правда, придется снимать бензонасос и частично сливать топливо, если автомобиль заправлен » под завязку».

Датчик скорости

Устанавливался только на «десятки» с инжекторным двигателем. За время выпуска ВАЗ-2110 комплектовался различными видами датчиков. На первых моделях они были с механическим приводом, после 2006 года — электронные.

Симптомы неисправности датчика:

1. Не работают спидометр и одометр.
2. Их показания явно не соответствуют истинной скорости.
3. Стрелка спидометра периодически падает в ноль.

Все неисправности, как правило, связаны с не очень удачным местоположением датчика. Он установлен в непосредственной близости от выпускного коллектора, что приводит к повреждению изоляции проводов и их замыканию между собой или на «массу».

Ваз 2110: датчики инжектора и их функции

Как известно, на Ваз 2110 датчики инжектора выполняют особые функции и от них зависит многое. Некоторые автомобилисты ездят на своих машинах с инжекторным двигателем и даже не подозревают, что между ними и системой автомобиля есть посредники.
В целом, посредником выступает ЭСУД, которая без датчиков, как без рук. В данной статье мы особо рассмотрим на Ваз 2110 инжектор датчик включения вентилятора и другие датчики, выполняющие определенные функции.

Ваз 2110 инжектор датчик воздуха

Данная система устанавливается практически на все современные автомобили, и Ваз 2110 не исключение. ЭСУД это тот же инжектор, который в последнее время полностью вытеснил карбюраторный вариант, в силу своих явных преимуществ.
Как известно, в отличие от карбюраторного двигателя, инжектор осуществляет впрыск и подачу топлива за счет форсунок(см.Форсунки ваз 2110 и их прочистка), управляемых электронной системой.Не только этим, но и другими преимуществами отличается электронная инжекторная система от карбюраторной.
«Умная» электроника позволяет точно дозировать топливовоздушную смесь, что обеспечивает лучшие показатели в экономии топлива и мощности двигателя. Кроме того, благодаря инжектору обеспечивается экологическая составляющая – выброс вредных веществ в атмосферу уже не такой, как раньше.

Датчики неоценимые помощники

Ваз 2110 инжектор датчик коленвала

Как и говорилось выше, электронная система не справлялась бы со всеми возложенными задачами, если бы не датчики. Именно они передают на главный блок информацию, необходимую всей системе инжектора.

Регулятор воздуха

Ваз 2110 инжектор датчик температуры

Для того чтобы узнать, сколько топлива нужно подать в двигатель ЭСУД необходимо знать, сколько воздуха в него поступает, ведь эти два элемента взаимосвязаны. Из количества воздуха определяется количество бензина.
И за определение количества воздуха отвечает обычно датчик воздуха, который измеряет количество всасываемого двигателем воздуха в кг/ч.
Основные недостатки ДМРВ:

• Влага, которая поступает с воздухом (она мешает нормально функционировать);
• Завышение показаний, что происходит в большинстве случаев на малых оборотах (как правило, завышение не переваливает черту в 10-20 процентов);

Ваз 2110 инжектор датчик топлива

• Неравномерная работа автомобильного агрегата на холостом ходу;
• Проблемы с запуском двигателя;
• Неожиданная остановка мотора после мощностного режима;
• Увеличение расхода топлива и т. д.

Принцип работы регулятора воздуха:

• Регулятор данного типа имеет 3 чувствительных элемента в своей конструкции. Они устанавливаются в потоке всасываемого воздуха и один из элементов определяет температуру воздуха, а остальные 2 – нагреваются до установленных температур.
• Расход воздуха определяется путем измерения мощности электричества, которая поддерживает заданные температуры.
• Регулятор воздуха наделен также специальной сеткой, которая также устанавливается в потоке всасываемого воздуха.

Ваз 2110 инжектор датчик холостого хода

Таким образом, данные от регулятора поступают на контроллер, который использует уже свои данные и таблицы, соответствующие сигналу массового расхода топлива.

Датчик включения вентилятора

Ваз 2110 инжектор датчика уровня топлива

Этот датчик предназначен для включения вентилятора, который охлаждает двигатель автомобиля Ваз 2110.
Имеет свои преимущества:

• Сверхнадежность, которая обеспечивается твердым наполнителем, расширяющимся при повышении температуры;
• Датчик включения вентилятора наделен подпружиненным рычагом, который полностью исключает различные дефекты;
• Регулятор исключает образование искр, который может происходить в результате мгновенного соединения контактов;
• Надежная конструкция датчика (если покупать качественный) позволяет увеличить эксплуатационный срок службы на много лет).

Ваз 2110 инжектор датчики неисправности

Принцип работы данного датчика заключается не только в том, что он дает возможность вентилятору быстрее включаться. Этот регулятор позволяет работать вентилятору даже при движении на скорости.

Датчик коленвала

Этот датчик является основным и по его показаниям определяется время подачи искры и топлива. Представляет деталь собой кусок магнита с катушкой тонкого провода.
Преимущества:

• Выносливый;
• Работает в паре со шкивом коленвала;
• Когда выходит из строя, двигатель останавливается или ограничивает обороты до 3500 об/мин.

Регулятор устанавливается на корпусе масляного насоса и находится от вершины зубцов шкива на расстоянии 1 мм.

Датчик температуры ОЖ

Ваз 2110 инжектор датчики температуры

• Нарушение электрического контакта внутри самого регулятора;
• Нарушение изоляции проводов, находящихся вблизи троса акселератора;
• Датчик может отказать в работе, если вентилятор включится на холодном двигателе;
• Возможны трудности с запуском горячего двигателя;
• Возможен повышенный расход топлива, если датчик выходит из строя.

Датчик скорости

Подает информацию на контроллер, касательно скорости автомобиля. Надежен, хотя и не так, как остальные регуляторы.
Основные неисправности:

• При выходе из строя этого датчика возможно ухудшение ездовых характеристик, хотя и незначительное;
• Двигатель может глохнуть на холостых оборотах.

Датчик фаз

Этот датчик устанавливается только на двигатели Ваз 2110 с 16 клапанами. Информация, подаваемая этим датчиком, используется для организации впрыска топлива в конкретный цилиндр.
Неисправность датчика может привести лишь к единственной неприятности: топливоотдача переходит в попарно-параллельный режим, а это приводит к резкому обогащению топливной смеси.
Приведенная выше информация, затронула не все датчики. Кроме того, если датчики выйдут из строя, потребуется пошаговая инструкция по их замене.
В процессе установки нужного датчика своими руками, рекомендуется использовать фото и видео – материалы. Цена на датчики в магазинах не высокая и приобрести их может каждый.

Датчик температуры охлаждающей жидкости ВАЗ-2110

Карбюраторные двигатели, которыми устанавливались на модели ВАЗ-2110, оснащены лишь одним одноконтактным датчиком температуры охлаждающей жидкости (ДТОЖ), подключённым к указателю, размещённому на панели приборов. Для краткости присвоим ему №1. На моторах, оборудованных системами впрыска, имеется дополнительный датчик, двухконтактный, передающий информацию на электронный блок управления (ЭБУ). Обозначим его №2. Сверяясь с показаниями ДТОЖ №2, ЭБУ корректирует состав топливной смеси и угол опережения зажигания, обеспечивая эффективную работу ДВС.

Устройство

Компактный измерительный прибор размером меньше мизинца, состоит из нескольких частей:

• Металлического корпуса, постоянно находящегося в контакте с охлаждающей жидкостью (ОЖ) и имеющего грани для захвата рожковым или накидным ключом.
• Размещённого внутри корпуса резистора, меняющего своё сопротивление в зависимости от температуры.
• Подключаемого к электропроводке пластмассового разъёма с одним или двумя контактами.

Стоят такая деталь недорого и, при необходимости, её следует менять без промедления.

Принцип работы

В данной статье пойдёт речь о ДТОЖ №2. Его неисправность, даже при условии, что температура ОЖ не выходит за допустимые пределы, нередко становится причиной серьёзных поломок. Принцип работы этого датчика предельно прост:

• Ток напряжением 5 вольт пропускается через резистор и подаётся на клеммную колодку ЭБУ.
• В зависимости от температуры охлаждающей жидкости изменяется сопротивление резистора, а вместе с ним и напряжение на выходе.
• Регистрируя изменение характеристик тока, электронный блок управления корректирует работу различных систем ДВС.

Искажение или полное отсутствие сигнала приводит к появлению серьёзных проблем.

Место расположения

На ВАЗ 2110 имеется два датчика температуры и чтобы обнаружить оба устройства – №1 и 2 – и получить к ним нормальный доступ, следует демонтировать корпус воздушного фильтра. Первый датчик ввёрнут в блок цилиндров. Второй размещён на корпусе термостата в специальном отверстии и вкручивается в него по резьбе, по которому ОЖ поступает к блоку. Перепутать довольно сложно.

Признаки неисправности

Предположить, что с ДТОЖ №2 что-то не так, можно, ориентируясь на характерные признаки:

• Снижение мощности и ухудшение тяговых характеристик ДВС.
• Проблемы с запуском мотора, который, даже начав работать, норовит заглохнуть.
• Увеличенное содержание вредных веществ в отработавших газах (слишком богатая смесь).
• Детонационные стуки в цилиндрах (слишком бедная смесь).
• Плавающие обороты холостого хода.
• Провалы при работе двигателя пол нагрузкой.

В любом случае меры по обнаружению и устранению неисправности следует предпринимать без промедления.

Проверка

Диагностику следует проводить только при наличии навыков обращения с измерительными инструментами. Действуя в строгой последовательности, необходимо:

1. Убедиться в том, что провода подключены к разъёму.
2. Произвести визуальный осмотр на предмет обнаружения повреждений датчика и электропроводки.
3. Отсоединив проводку и включив зажигание, с помощью мультиметра замерить напряжение на токоподводящих клеммах. Оно должно составлять около 5 вольт.
4. При холодном двигателе замерить сопротивление на клеммах ДТОЖ №2. Если температура окружающего воздуха находится в пределах +23… +25 °C, показания прибора должны быть в районе 2870 Ом.
5. Подключить датчик, запустив двигатель и дождавшись момента включения вентилятора системы охлаждения, заглушить машину и провести повторные замеры. В этот момент сопротивление должно быть приблизительно 180 Ом.

Если хотя бы один из параметров не соответствует указанным, устройство неисправно и подлежит замене. Однако подобные замеры не дают исчерпывающего представления о состоянии ДТОЖ. Бывает так, что прибор некорректно работает только в определённом температурном диапазоне, например, в пределах +45… +60 °C. Чтобы не терзаться сомнениями, проще заменить недорогую деталь.

Выбор ДТОЖ

При ремонте рекомендуется использовать оригинальные комплектующие или запасные части, изготовленные на предприятиях, имеющих хорошую репутацию. Изделия, изготовленные на головном предприятии АвтоВАЗ, стоят около 400 – 500 рублей и имеют каталожный номер 21120–3851010–00. Последние две цифры могут быть иными при условии, что детали изготовлены заводами-партнёрами, входящими в группу компаний АвтоВАЗ. Среди возможных вариантов замены рекомендуется рассматривать продукцию известных брендов:

• Vemo V40-72-0322 (900 – 1100 р.).
• Hella 6PT 009 107-271 (800 – 950 р.).
• Facet 7.3098 (700 – 800 р.).
• Vernet WS2586 (400 – 500 р.).

В продаже имеются запасные части на любой вкус и кошелёк.

Замена

Работы по снятию/установке датчика охлаждающей жидкости выполняются на полностью остывшем двигателе. Будет необходимо:

1. Отсоединить минусовую клемму от аккумулятора.
2. Демонтировать корпус воздушного фильтра.
3. Открыть крышку расширительного бачка.
4. Подставить под место крепления ДТОЖ подходящую по размерам ёмкость для сбора антифриза.
5. Отсоединить разъём электропроводки. Рожковым ключом на 19 отвернуть датчик.
6. Очистить резьбу от грязи с помощью чистой ветоши (при необходимости).
7. Завернуть на место новую деталь.
8. Подключить провода.
9. Убрать ёмкость с антифризом.
10. Вернуть на место корпус воздушного фильтра.
11. Подсоединить снятую клемму к аккумулятору.
12. Долить охлаждающую жидкость в расширительный бачок (в случае, когда в этом возникнет необходимость).

После этого нужно завести мотор и, дав ему поработать на холостых оборотах, дождаться момента включения вентилятора, после чего проверить уровень ОЖ и при необходимости ее нужно долить. Если всё сделаете правильно, неисправности исчезнут без следа!

Замена ДТОЖ за 5 минут
