Дополнительный прикуриватель в калину

Установка дополнительной розетки 12В в автомобиль LADA

В салоне современного автомобиля есть розетка 12 В (гнездо прикуривателя или USB-порт), которая позволяет заряжать смартфоны, подключать насос для шин, подогрев сидений или холодильник. Большое количество гаджетов вынуждает устанавливать различные разветвители или дополнительные розетки в салоне и багажнике. Рассмотрим особенности такой доработки.

Процесс установки дополнительного прикуривателя (розетки 12 В) показан на примере автомобиля Lada Vesta. На других современных автомобилях LADA (XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете в комментариях.

Купить розетку 12 В и USB-порт можно:

в нашем интернет-магазине (категория Розетки USB).
на AliExpress (см. каталог).

Можно распечатать USB розетку на 3d принтере, которая вставляется в штатное отверстие на Lada Vesta ( автор ):

Чтобы скачать файлы нужно авторизироваться на сайте

Установка

Как правило, процесс установки розетки 12В проблем не вызывает.

В салоне автомобиля ее удобней всего разместить на центральном тоннеле. Для этого его нужно снять, вырезать отверстие (используем канцелярский нож) и закрепить розетку.

Процесс установки на видео:

В багажнике розетка 12 В крепится на обшивку. Чтобы ее усилить используйте кусок МДФ или фанеры. Отверстие вырезаем перьевым сверлом.

Процесс установки на видео:

Подключение

Две основные схемы подключения дополнительной розетки 12 В (выбирайте в зависимости от назначения):

параллельно штатному прикуривателю (розетке 12 В);
отдельным проводом (например, 1.5 квадрата) к аккумулятору через предохранитель (например, 15 А).

Во-втором случае плюс прокладываем из моторного отсека в салон через штатное отверстие над педалями. Тянем его в багажник под пластиковым порогом по левой стороне.

Минус можно взять с любого болта кузова.

А вам приходилось устанавливать дополнительную розетку 12 В в свой автомобиль? Какую схему подключения выбрали? Напомним, ранее мы рассказывали, как в салоне автомобиля установить беспроводную зарядку для телефона.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Инструкция по смене прикуривателя на Калине

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключают дополнительные устройства типа зарядки для телефона. Однако со временем прибор ломается.

При наличии необходимых знаний и инструмента замена прикуривателя на автомобиле Лада Калина – несложная процедура. Для ремонта понадобятся только стандартный набор шестигранников, отвертка, плоскогубцы и паяльник. О том, почему возникает неисправность, как ее выявить и провести замену прибора, зачем обращать внимание на предохранитель, читайте в статье.

Причины, почему не работает прикуриватель на Калине

Это устройство на автомобиле со временем может поломаться. Основными причинами неисправности прикуривателя становятся.

Короткое замыкание цепи проводки ВАЗ Калина. Коротыш может появиться из-за различных нюансов: неправильное подключение сигнализации, неисправный аккумулятор, «усталость» проводки или попадание влаги на контакты. Срабатывает предохранитель.
Перегрев самого нагревательного элемента. Спираль может лопнуть.
Прикуриватель на Калине иногда не работает из-за плохого контакта в самом гнезде.
При подключении дополнительных приборов может сгореть предохранитель прикуривателя. Надо разобрать переднюю панель и добраться до блока, чтобы проверить исправность цепи.

Замена прикуривателя на Калине 1 или 2 поколения

Процесс ремонта практически не отличается для данных моделей Лада. Актуален он и для семейства Гранта или Приора. Для замены прикуривателя своими руками на Калине 1 или 2 поколения достаточно придерживаться следующего порядка.

Открываем капот, находим аккумулятор и отсоединяем с него минусовую клемму. Рекомендовано снимать именно ее, потому что масса запитана через корпус авто. Если отключить плюс, то он будет дотрагиваться до кузова.
Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Демонтируем концевик ручного тормоза.
Выкручиваем задний саморез крепления и дополнительные шурупы по бокам.
Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля. Теперь можно снять сам прикуриватель Калины.
Отключаем штекер с питанием, приходящий на цепь электропроводки.
Нажимаем специальные защелки, удерживающие прикуриватель. После того, как он выскочит, возможна его замена.
Устанавливаем новую деталь на Лада Калина. После замены осуществляем процесс сборки. Все действия выполняем в обратном порядке.

Замена гнезда в прикуривателе Калины

Устройство может не работать из-за неисправного посадочного места. Заменить гнездо сломанного прикуривателя на Ладе Калине следует, выполнив тот же порядок работ.

Отсоединить клеммы с аккумуляторной батареи.
Провести снятие кожуха рычага КПП и чехла центрального тоннеля, открутив саморезы, держащие декоративный пластик.
Отсоединить фишку контакта, а затем вынуть гнездо.
Сделать замену детали на новую.
Осуществить сборку в обратном порядке.

Подробная пошаговая инструкция представлена в профильном видео.

Как поменять лампу подсветки прикуривателя Калины

Сам нагревательный элемент имеет дополнительное освещение вокруг гнезда. Подсветка иногда перегорает, когда срабатывает предохранитель. Поэтому требуется замена лампочки прикуривателя на Калине. Порядок процедур начинается аналогичным образом.

Снимаем контакты с аккумуляторной батареи.
Добираемся до блока предохранителей, где вынимаем номер F20.
Выкручиваем все саморезы, держащие кожух КПП и поднимаем его. Удобнее всего будет поставить коробку в 4-ю передачу.
Подцепляем прибор за зеленый светофильтр и вытаскиваем его вместе с ним.
Поворачиваем его по часовой стрелке для отсоединения зажимов.
Демонтируем металлическую основу.
Вынимаем пластиковый зеленый корпус.
Находим патрон с лапой. Вытаскиваем ее, производим замену на новую.
Собираем в обратной последовательности.

Помощь в замене лампы Калина поможет видео.

Ремонт прикуривателя

Если устройство на автомобиле Калина не работает, то это не всегда свидетельство поломки самой детали. Поэтому перед заменой прикуривателя необходимо проверить наиболее распространенные места прочих неисправностей. Стоит убедиться в сохранности соответствующего предохранителя или наличии постоянного контакта с зажиганием. Эти места следует проверить, перед тем как приступать к замене или полноценному ремонту.

Частые неисправности

Есть определенные причины, по которым устройство Калина может не работать. Наиболее распространенные из них.

Сгоревший предохранитель. Блок с ним находится под передней панелью. Нас интересует элемент предохранителя с номером F20.
Оборванная нить накаливания.
Сработавшая защита предохранителя от перегрева и возгорания.
Покрывшиеся коррозией контакты, отвечающие за клеммы и подключение массы.

Установка дополнительного прикуривателя (12 В) в Калину

Это удобное устройство. Часто его используют для подключения различных зарядок для мобильных гаджетов или ноутбука. Есть даже разветвители с разъемами USB. Поэтому установка дополнительного прикуривателя – популярная процедура. Уже сейчас на рынке представлены приборы со стандартным входом в гнездо, однако, выходом под несколько подключений.

Стоимость таких девайсов для Калина составляет 1 – 1,5 тысячи рублей. При замене нужно помнить про то, что не надо перегружать проводку автомобиля, подключая сразу несколько приборов – предохранитель будет перегорать под усиленной нагрузкой. Некоторые «умельцы» решают проблему иначе. Размещают более мощный предохранитель, однако это опасно выгоранием проводки и пожаром. Поэтому следует все делать по инструкции.

Какой прикуриватель в калине

Я думаю, что практически все владельцы калин и приор периодически мучаются со своими прикуривателями из-за того, что из них все выпадает или перегорают предохранители…
Наконец то я устранил у себя эту понастоящему задалбливающую проблему (так как у меня есть регистратор и радар и они постоянно отключались на ходу) и установил глубокий прикуриватель в свою калинку!
Сделано это было так:
1. Вытаскиваем предохранитель. Разбираем торпеду (процесс разборки не фотографировал, так как не вижу в этом смысла) — снимается пластик на ручнике, откручивается пепельница и снимаются накладки в районе ног, после чего откручиваем 3 самореза на торпеде и она снимается.

2. Вытаскиваем старый прикуриватель (в моем случае его обратно поставить уже невозможно, так как по незнанию я его раскурочил и больше в него уже вставить было нельзя ничего…)
3. На замену идеально подойдет прикуриватель от 2108.

4. Но вся проблема в том, что диаметр отверстия 28-29мм, а диаметр восьмерочного прикуривателя всего 26 и расположение ключей не сходится.
5. Проблема была решена довольно просто — внутренний диаметр пластика на родном прикуривателе 25мм, и соответственно, если его немного расточить, то новый прикуриватель намертво вставляется в родной пластик.

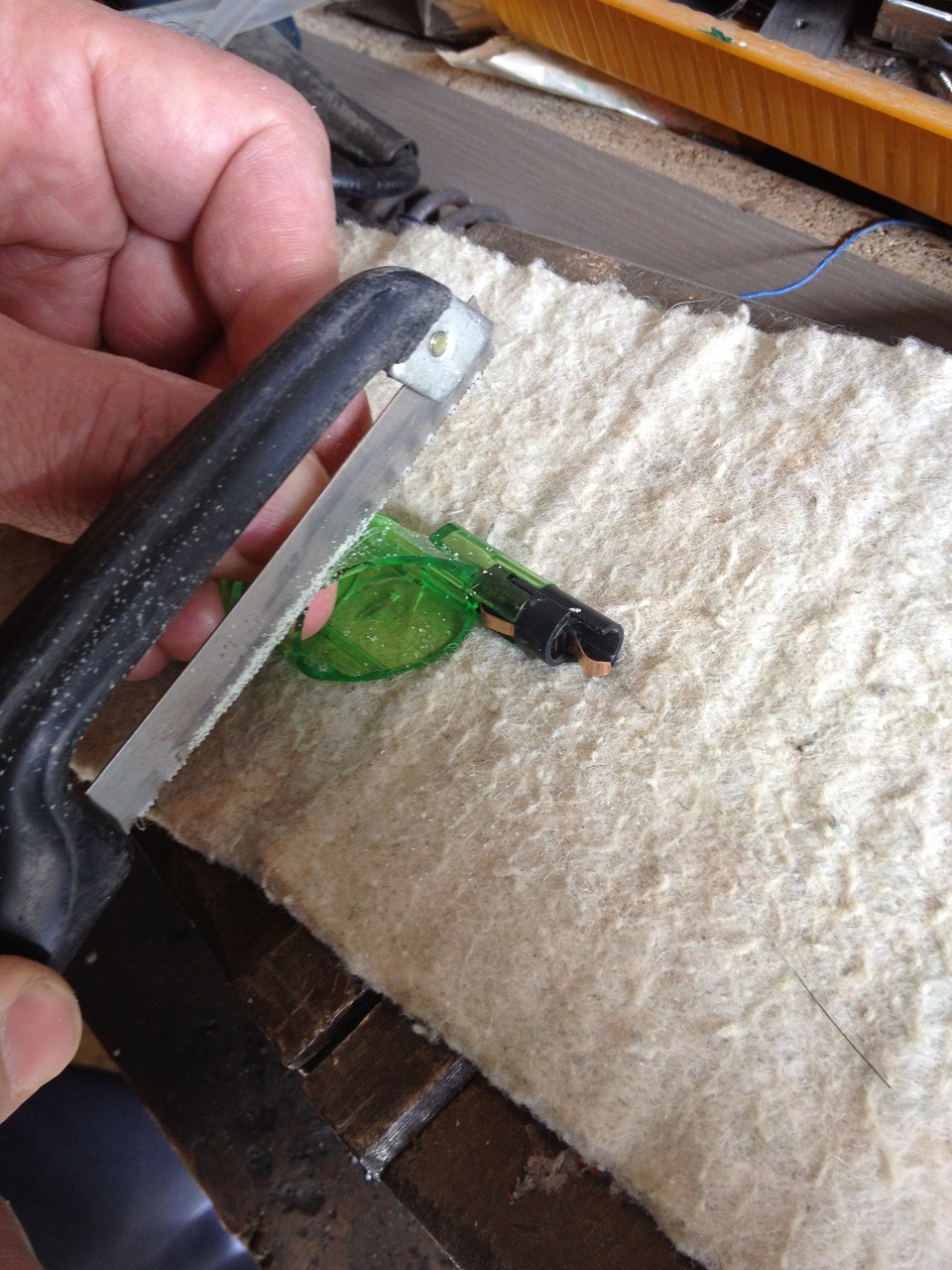

6. Отпиливаем лишние детали от родного пластика и растачиваем его до нужного диаметра. При этом надо немного сточить защелки на новом пластике, чтобыкогда они нажаты, то их не было видно, а когда их отпускаешь, то они торчат.

7. Одеваем новую деталь на прикуриватель и теперь его можно ставить в родное отверстие без дальнейшей доработки.

8. Устанавливаем прикуриватель на его законное место, подключаем провода и ставим на место предохранитель. Проверяем работоспособность.

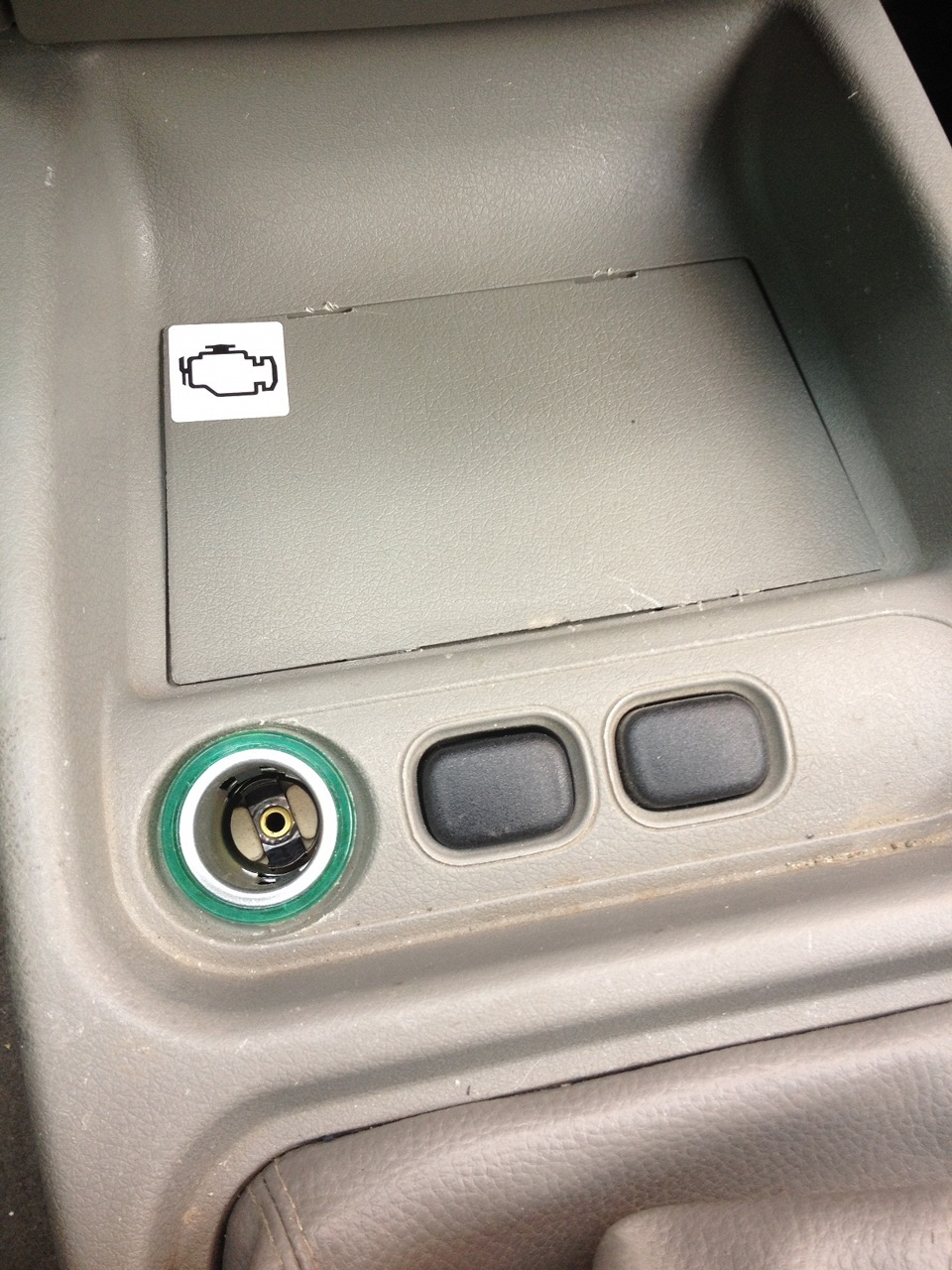

9. Собираем пластиковые детали на место и наслаждаемся результатом.

Вот таким образом я устранил самую достававшую меня проблему. Буду рад, если мой опыт поможет кому то еще.

Причины, почему не работает прикуриватель на Калине

Короткое замыкание цепи проводки ВАЗ Калина. Коротыш может появиться из-за различных нюансов: неправильное подключение сигнализации, неисправный аккумулятор, «усталость» проводки или попадание влаги на контакты. Срабатывает предохранитель.
Перегрев самого нагревательного элемента. Спираль может лопнуть.
Прикуриватель на Калине иногда не работает из-за плохого контакта в самом гнезде.
При подключении дополнительных приборов может сгореть предохранитель прикуривателя. Надо разобрать переднюю панель и добраться до блока, чтобы проверить исправность цепи.

Замена прикуривателя на Калине 1 или 2 поколения

Открываем капот, находим аккумулятор и отсоединяем с него минусовую клемму. Рекомендовано снимать именно ее, потому что масса запитана через корпус авто. Если отключить плюс, то он будет дотрагиваться до кузова.
Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Демонтируем концевик ручного тормоза.
Выкручиваем задний саморез крепления и дополнительные шурупы по бокам.
Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля. Теперь можно снять сам прикуриватель Калины.
Отключаем штекер с питанием, приходящий на цепь электропроводки.
Нажимаем специальные защелки, удерживающие прикуриватель. После того, как он выскочит, возможна его замена.
Устанавливаем новую деталь на Лада Калина. После замены осуществляем процесс сборки. Все действия выполняем в обратном порядке.

Замена гнезда в прикуривателе Калины

Отсоединить клеммы с аккумуляторной батареи.
Провести снятие кожуха рычага КПП и чехла центрального тоннеля, открутив саморезы, держащие декоративный пластик.
Отсоединить фишку контакта, а затем вынуть гнездо.
Сделать замену детали на новую.
Осуществить сборку в обратном порядке.

Подробная пошаговая инструкция представлена в профильном видео.

Как поменять лампу подсветки прикуривателя Калины

Снимаем контакты с аккумуляторной батареи.
Добираемся до блока предохранителей, где вынимаем номер F20.
Выкручиваем все саморезы, держащие кожух КПП и поднимаем его. Удобнее всего будет поставить коробку в 4-ю передачу.
Подцепляем прибор за зеленый светофильтр и вытаскиваем его вместе с ним.
Поворачиваем его по часовой стрелке для отсоединения зажимов.
Демонтируем металлическую основу.
Вынимаем пластиковый зеленый корпус.
Находим патрон с лапой. Вытаскиваем ее, производим замену на новую.
Собираем в обратной последовательности.

Помощь в замене лампы Калина поможет видео.

Ремонт прикуривателя

Частые неисправности

Сгоревший предохранитель. Блок с ним находится под передней панелью. Нас интересует элемент предохранителя с номером F20.
Оборванная нить накаливания.
Сработавшая защита предохранителя от перегрева и возгорания.
Покрывшиеся коррозией контакты, отвечающие за клеммы и подключение массы.

Установка дополнительного прикуривателя (12 В) в Калину

Что в гранте, что в калине при «удачном» подключении приборов зарядки телефонов — горел предохранитель. Вставляешь компрессор и молишься, чтобы не коротнуло и не приходилось снова лезть менять.

Какие же у нас есть решения? Их несколько!
1. Выломать язычек внутри прикуривателя, который коротит. Правда повышаете вероятность сжечь авто в случае залипания…
2. Купить тройник и не только решить проблему, но и расширить границы кол-ва подключений! Но мне нужно всегда 1 устройство в одно время. Да и вид тройников в машине не доставляет эстетики.
3. Купить патрон для доп.оборудования и заменить… мой путь!

Нашел я на DRIVEBOX патрон для доп.приборов. Заказал.
Странный магазин, наложенным платежом не высылают деталь, работают по 100% предоплате. Но вместо транспортной компании, попросили отправить почтой России.
И при этом указали наложенный платеж (я им оплатил доставку до почты) и еще почта взяла свою копеечку. В итоге доставка вышла дороже, чем сама деталь! А еще прибавить к тому, что я ТРИ ЧАСА стоял на этой гребаной почте! Слов нет.

В общем пришло мне это чудо

Офигенно подошел, вот прям как родной!

Почему АвтоВАЗ всем сует свой гребаный прикуриватель и пепельницу? Нафига она в 2016 году?! У всех кругом компрессоры, гаджеты, еще какая-нибудь шняга и т.п. Сейчас актуальнее обычная РОЗЕТКА! Курильщики тоже же используют все эти гаджеты, а зажигалку они и в кармане носят. Пепельницу докупят, кому надо.

Ладно, теперь небольшая инструкция по замене прикуривателя на обычную розетку.
1. Вытаскиваем предохранитель прикуривателя. Обычно в люксах (не знаю, как в других) перестает работать сигнал и вроде открывание багажника с кнопки. Поэтому можно просто попробовать бибикнуть. Если не бибикнула, значит предохранитель вытащили правильный у меня так и в гранте люкс акпп и в калине2 люкс акпп.
2. Сначала у внутрянки отгибаем «зацепы», на фото видно вверху внутри цилиндра и напротив так же. Как чуточку отогнули, подцепляем за передний край внутрянки маленькой (часовой) отверткой или ножиком (ВНИМАНИЕ! Это самое сложное в замене! Вытащить внутрянку!) и вытягиваем на себя.

Уф… как же я долго запрягал коней, чтобы поменять это дело… Зато как я сейчас кайфую! Зарядка телефона без боязни сжечь предохранитель, при этом зарядка стоит в розетке хорошо, не выпадывает, как это было с прикуривателем. Прикуриватель я оставил на память. Если кому надо — пишите, отдам.

Как Снять Прикуриватель На Калине 2

Не работает прикуриватель на Ладе Калина

Автомобиль ВАЗ-2118 Калина, как и многие другие модели отечественных и зарубежных машин, имеет в салоне гнездо прикуривателя, которое, помимо своего прямого назначения, используется для подключения различных устройств, от диагностического оборудования до специальных автомобильных зарядных устройств для сотовых телефонов. Жизнь современного человека без электронных гаджетов сложно представить, вот и получается, что от длительного использования в качестве розетки прикуриватель быстро изнашивается и перестает работать.

Причин, почему не работает прикуриватель на Калине, может быть много. Первая заключается в том, что глубина его разъема не всегда позволяет до конца вставить штекер подсоединяемого устройства, из-за чего происходит короткое замыкание бортовой сети Лады Калина. В результате не работает прикуриватель. Контакты, которые в гнезде прикуривателя находятся очень близко друг от друга, также могут спровоцировать короткое замыкание.

Важно учитывать, что в Ладе Калина на прикуриватель и подогрев сидений завязан общий предохранитель, поэтому подключать что-либо к прикуривателю при включенном обогреве нельзя, особенно если устройство имеет большую мощность, например, компрессор подкачки колес. В этом случае предохранитель может сгореть. Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления разветвителя.

Разветвитель прикуривателя: виды и подключение

Иногда возникает необходимость подключить к прикуривателю 2-3 устройства, что без разветвителя сделать не получится, да и, учитывая конструктивные особенности, нормально подключить даже телефонную зарядку не всегда удается. Что ж, раз Лада Калина не дает других альтернатив, лучше использовать эту.

Разветвитель наиболее распространенного вида имеет 3 гнезда плюс один порт USB. Подключив инвертор (преобразователь тока бортовой сети в 220 В), можно легко заряжать в дороге такие приборы, как электронная книга, планшетный компьютер или ноутбук. Цена рассматриваемого приспособления колеблется от 170 до 300 рублей. Покупка разветвителя куда дешевле и проще, чем замена прикуривателя.

Можно, конечно, подключить нужные устройства к зажиганию, не трогая прикуриватель. Но тут без рук и знаний опытного автоэлектрика не обойтись, да и времени на монтаж понадобится больше. Появится много лишних проводов, будут нужны дополнительные предохранители. Тем не менее некоторые автовладельцы считают такой способ более надежным для Лада Калина.

Использовать инвертор, конечно же, лучше с прямой проводкой. Но без него и качественного разветвителя будет достаточно. Вопрос только в том, чтобы найти действительно качественный девайс. Разветвители конструктивно схожи со всякими удлинителями, применяемыми в быту для розеток. Но вот между разными моделями бывают отличия, не всегда хорошо влияющие как на их работу, так и на состояние электрики Лады Калина. Можно разделить разветвители гнезда прикуривателя на три вида:

те, у которых колодка с гнездами сделана в едином корпусе с центральным штекером;
те, у которых штекер и колодка соединены гибким соединением;
имеющие соединение посредством сетевого шнура.

Разветвитель с цельным корпусом считается более надежным по понятным причинам: не стоит опасаться, что переломится важный провод и устройство придет в негодность. Да и цена разветвителя в классическом исполнении гораздо меньше. Вот только расположить его удобным для водителя и пассажира образом можно не всегда, особенно если задействованы все его разъемы. Да еще чисто механическая нагрузка на прикуриватель растет, а ведь гнездо само по себе ненадежное.

Как снять прикуриватель

На примере Opel Corsa D.

Как заменить прикуриватель в Калине, Приоре, Гранте. Установка удобного прикуривателя.

Замена прикуривателя на более удобный вариант. Адаптеры не теряют контакт! штекеры теперь не выпадут! ______…

Перекос штекера опять-таки приведет к замыканию. Вот и выбирают владельцы Лада Калина более продвинутые модели разветвителей. Например, с шарнирным соединением. Но они также способны деформировать гнездо почище обычных, в монолитном корпусе, а сам шарнир может запросто поломаться. Поэтому для Калины, где прикуриватель расположен достаточно низко, лучше использовать разветвитель со шнуром. Тут только одно неудобство лишний провод, который надо поместить так, чтобы он не мешал.

Причины неисправностей прикуривателей

Итак, с формами все понятно. А вот как подобрать устройство, от применения которого точно ничего не сгорит? Очень важно обратить внимание, указана ли на устройстве максимальная электрическая нагрузка и каково ее значение. Оно не должно превышать стандартные 15 ампер. Еще одна достойная внимания особенность это сила тока на разъемах USB. Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Если устройство кажется слишком хрупким и ненадежным внешне, лучше воздержаться от покупки. Наиболее придирчиво стоит осмотреть сами разъемы разветвителя, те самые, круглые. В нижней части гнезд разветвителя не должна выступать монтажная плата. Гильза контактов разветвителя не должны быть слишком тонкой. Если она на вид не толще фольги, это устройство может быть опасно для эксплуатации.

Даже пользуясь качественным удлинителем, помните о том, что прикуриватель Калина вещь пожароопасная, ни в коем случае не нагружайте разветвитель на всю катушку. На предохранитель не рассчитывайте, ведь вы уже поняли, как быстро он сдается. С разветвителем тоже нужно быть осторожным. На одной из Калин в кузове универсал упомянутый выше предохранитель вышел из строя при подключении всего лишь пустого разветвителя. Это как раз из-за тех злополучных контактов. Но после замены предохранителя все снова заработало.

Ни в коем случае нельзя вставлять более мощный предохранитель. Только стандартный в 15 ампер. В противном случае проводка будет уничтожена полностью под возросшей нагрузкой. Стоит обращать внимание и на штекеры. Те, которые действительно подходят, никогда не вызовут замыкание. Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения.

Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
Отогнуть чуть подальше контакты в гнезде.

Помогает и замена подозрительных штекеров на более подходящие. Присматривайтесь внимательнее к устройствам, которые хотите запитывать от прикуривателя, иначе не напасетесь времени менять предохранители.

Схема подключения прикуривателя калина

Версия 24.10.16 beta

Автомобильный справочник

Переезд сайта на новый домен .

Электрические схемы автомобилей
ВАЗ 1117/1118/1119 Lada Kalina

Общая схема электрооборудования ВАЗ 1117/1118/1119 Lada Kalina

1 — правая блок-фара;
2 — выключатель подкапотной лампы;
3 — звуковой сигнал,
4 — стартер;
5 — аккумуляторная батарея;
6 — генератор;
7 — электродвигатель очистителя ветрового стекла;
8 — левая блок-фара;
9 — переключатель электростеклоподъёмника правой передней двери (пассажир];
10 — моторедуктор электростеклоподъёмника правой передней двери;
11 — замок правой передней двери;
12 — колодка подключения к правой передней колонке;
13 — электродвигатель омывателя ветрового стекла;
14 -датчик температуры воздуха;
15-колодка подключения к жгуту проводов системы впрыска;
16 — замок левой передней двери;
17 — датчик уровня тормозной жидкости;
18 — колодка подключения к левой передней колонке;
19 — переключатель электростеклоподъемника правой передней двери (водитель);
20- переключатель электростеклоподъемника левой передней двери;
21 — выключатель блокировки дверей в блоке переключателей;
22 — моторедуктор электростеклоподъемника правой передней двери;
23 — монтажный блок;
24 — иммобилизатор;
25 — блок управления электропакетом;
26 — комбинация приборов;
27 — правый боковой указатель поворота;
28 — лампа освещения вещевого ящика;
29 — выключатель лампы освещения вещевого ящика;
30 — выключатель стоп-сигнала;
31 — выключатель зажигания;
32 — модуль управления светотехнико;
33 — подрулевой переключатель;
34 — левый боковой указатель поворота;
35 — колодка подключения к правой задней колонке;
36 — замок задней двери;
37 — выключатель обогрева заднего стекла;
38 — выключатель блокировки заднего хода;
39 — выключатель аварийной сигнализации;
40 — переключатель электродвигателя отопителя;
41 -дополнительный резистор;
42 — электродвигатель отопителя;
43 — колодка подключена к левой задней колонке;
44 — электробензонасос с датчиком уровня топлива;
45 — выключатель лампы света заднего хода;
46 — датчик включения ручного тормоза;
47 — прикуриватель;
48 — блокировка заднего хода;
49 — колодка подключения к радиоаппарату;
50 — лампы подсветки рычагов управления отопителе;
51 — осветитель;
52 — блок управления электромеханическим усилителем руля;
53 — блок освещения салона;
54 — правый задний фонарь;
55 — моторедуктор блокировки багажника;
56 — выключатель в замке багажника;
57 — фонари освещения номерного знака;
58 — дополнительный сигнал торможения;
59 — элемент обогрева заднего стекла;
60 — фонарь освещения багажника;
61 — левый задний фонарь

Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».

Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.

Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «25/17».

Всем привет!
Еще осенью с самой покупки видеорегистратора (ВР) задумывался над тем, чтобы его подключить с кнопки. Но в то время не особо то и было времени, поэтому отложил эту затею до вчерашнего дня.
На выходных проезжая мимо Би-Би не удержался и купил:
1. Включатель противотуманных фар 759.3710-01.01
2. Колодка 7-контактная (хотел 5-контактную, но не оказалось, пришлось 2 провода вырвать)
3. Гнездо прикуривателя с подключением к АКБ (отрезал «крокодилы»)

И этот набор лежал ждал своего часа вместе с Штат-USB 1.2, заказанная в придачу с подлокотником из Штатного магазина.

Далее меня подтолкнула запись про кнопочки пользователя DimonGut в принципе ничего сложного, главное «плюс-минус» не путать)))
Вот нашел и немного исправил в пайнте схемку кнопки
