Датчик температуры воздуха в салоне калина

Отзыв владельца Лада Калина универсал — своими руками. И снова приветствую уважаемых читателей и гостей бортжурнала дедушкиной калины На калину ставились 2 варианта блока управления климатом: 1 — без цифр на регуляторе температуры, красная шкала слева, привод заслонок осуществляется тросиками 2 — с цифрами на регуляторе температуры, красная шкала спра…

Датчик температуры воздуха в салоне калина

Ремонт датчика температуры воздуха в салоне

И снова приветствую уважаемых читателей и гостей бортжурнала дедушкиной калины

На калину ставились 2 варианта блока управления климатом:
1 — без цифр на регуляторе температуры, красная шкала слева, привод заслонок осуществляется тросиками
2 — с цифрами на регуляторе температуры, красная шкала справа, привод заслонок осуществляется сервомоторами и в плафоне стоит датчик температуры воздуха в салоне для регулировки температуры в промежуточных положениях.
Сегодняшняя статья будет актуальна для варианта номер 2

В последнее время замечал, что печка, по сути, работает только в двух крайних положениях, получить промежуточную температуру не удавалось, или холод идёт или сауна . Благодаря подсказкам калиноводов al08 , Bigalech и статье VinserStyle , удалось выяснить, что проблема в датчике температуры воздуха в салоне. Обычно заклинивает моторчик крыльчатки.

Будем чинить☺
Снимаем крышку с плафона салонного освещения (это даже без инструментов можно сделать):

Отвинчиваем 2 самореза внутри плафона и сдвигаем его назад, чтобы отцепилась передняя защелка:

Отвинчиваем 2 самореза крепления датчика и отцепляем его провод. Мне сразу же бросилось в глаза, что жёлтый провод датчика расплющен, вот такой вот привет от сборщиков АвтоВАЗа:

Понадеялся, что проблема только в этом, прозвонил тестером провод — звонится, значит копаем глубже☺, а этот провод расправил.

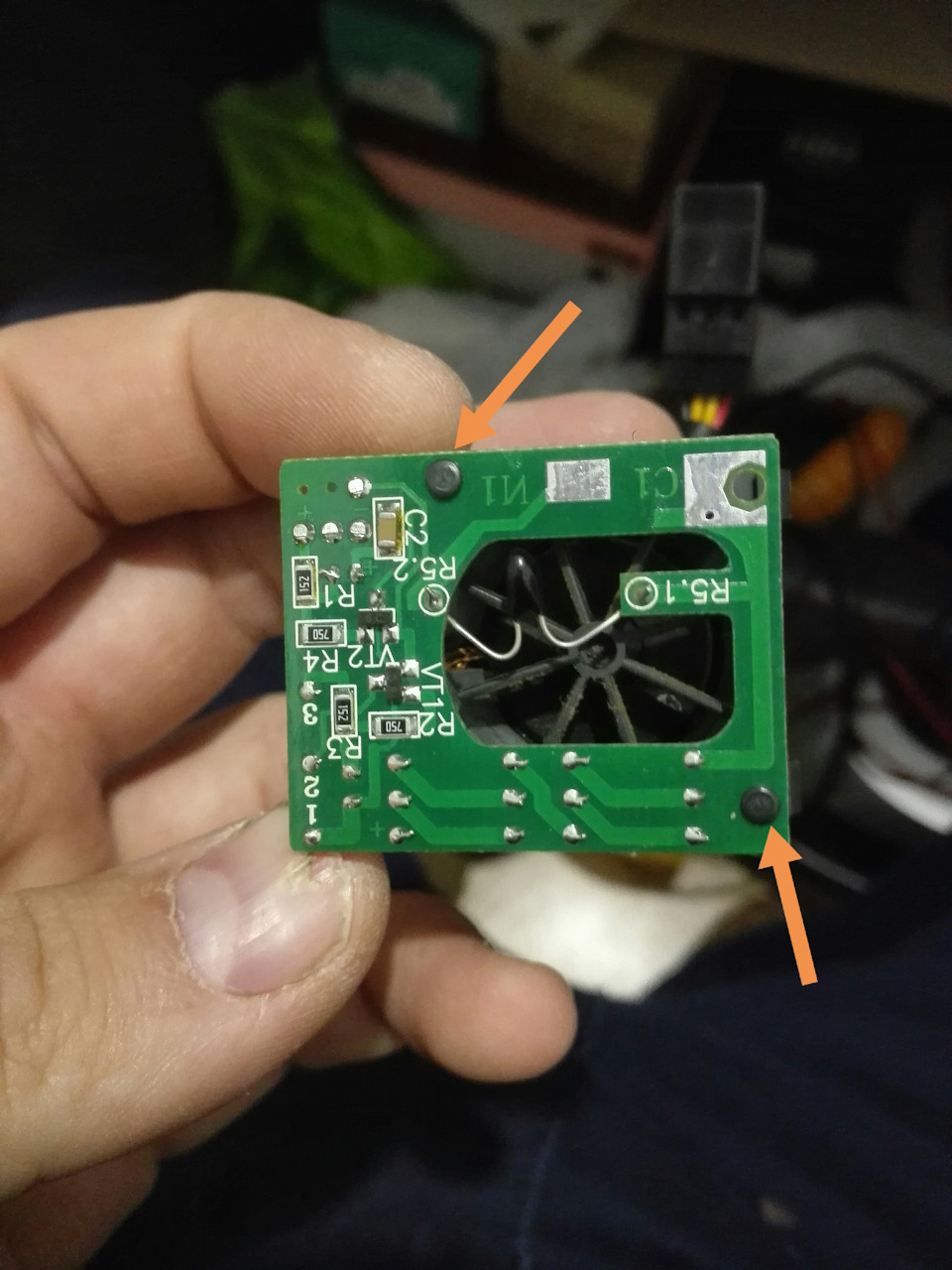

Раскрываем корпус датчика, отжав 4 защелки, и видим, что плата держится на пластиковых заклепках:

Похоже разработчики этого датчика очень хотели сделать его неразборным, но разве нас это остановит?
Я нагревал клёпку паяльником и как только она становилась мягкая — снимал плату поверх неё. Снимаем аккуратно, чтобы не порвать тонкие волоски-провода на моторчик. Так же снимаем трубочку, которая держит проводки мотора:

Снимаем крыльчатку с мотора — у меня она была в пыли. Тонкой отверткой отжимаем защелки, удерживающие моторчик:

И аккуратно достаем моторчик:

Располовиниваем моторчик — там нет никаких фиксаторов, вынимаем ротор:

Как видно, он весь покрыт магнитной пылью. Я очистил его салфеткой (пыль неохотно с него отцепляется) и побрызгал силиконкой:

После этого можно собирать в обратном порядке. При сборке нужно защелкнуть фиксаторы моторчика тонкой отверткой

Заклепки, которые держат плату, при сборке я нагревал зажигалкой и после этого прижимал пальцем — держат нормально:

После сборки включаю печку в промежуточное положение — крыльчатка стоит, странно . Крутнул её отверткой завелась. Попробовал ещё раз перевести регулятор в крайнее а потом среднее положение — крыльчатка дергается вправо-влево, снова помог отверткой. Лишь с третьего раза крыльчатка стала заводиться сама. После этого стало слышно шуршание крыльчатки датчика при промежуточных положениях, а так же шум сервоприводов заслонок.

Решение проблемы, когда на Лада Калина плохо греет печка

С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.

Как проверить работу печки Лада Калина

Все действия производим на работающем двигателе. Перед проверкой отопителя изучите схему и устройство печки Лада Калина.

Проверка вентилятора системы вентиляции и отопления:

  1. Устанавливаем ручку регулятора температуры воздуха на блоке управления в крайнее положение синего сектора.
  2. Поочередно переключаем ручку скорости работы вентилятора начиная с первой скорости и заканчивая четвертой.
  3. Проверяем интенсивность воздушного потока, идущего из воздуховодов. С каждым переключением он должен усиливаться.

Если на Лада Калина не работает печка, проверьте целостность предохранителя F5, а также его цепь питания. Если вентилятор работает не во всех режимах, либо интенсивность воздушного потока меняется не линейно, проверяем дополнительный резистор и выключатель. Если поток воздуха слабый — замените воздушный фильтр салона.

Проверка заслонок печки:

  1. Устанавливаем регулятор температуры в крайнее положение синего сектора, а скорость работы вентилятора на максимальную.
  2. Поворачиваем на блоке ручку управления заслонками, параллельно следим за изменениями направлений воздушных потоков.

Неизменяемые воздушные потоки указывают на неисправность механического блока управления отопителем (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером.

  1. Прогреваем двигатель до рабочей температуры.
  2. Поворачиваем регулятор температуры воздуха в крайнее положение красного сектора.
  3. Из воздуховодов должен пойти теплый или горячий воздух

Если температура воздуха не изменилась, проверьте исправность механического блока управления печкой (тяга слетела, либо не накручивается на ролик из-за его поломки), либо заслонку заклинило. Если в машине используется климат-контроль, тогда проверьте микромоторедуктор заслонки и блок управления вентиляцией, отопителя и кондиционером. Убедитесь в исправности системы охлаждения двигателя.

Проверка датчика температуры салона:

Датчик температуры в салоне установлен в плафоне освещения на машинах оснащенных системой климат-контроль. Чаще всего определить неисправность датчика можно по режиму работы печки. Если из сопел панели дует только горячим или холодным воздухом, вне зависимости от положения рукоятки на блоке управления печкой, то скорее всего потолочный датчик воздуха вышел из строя.

Пару полезных советов

Заметили, что на Лада Калина печка дует холодным? Действуйте по схеме «от простого к сложному», проверьте для начала самые простые элементы системы отопления и вентиляции, например, воздушный фильтр и наличие охлаждающей жидкости. Затем постепенно переходите к более сложным деталям конструкции.

Еще один хороший способ узнать, какая деталь вышла из строя — это заменить ее на заведомо рабочую и проверить работу системы. А покупать новую запчасть не обязательно, если позаимствовать ее у друга. Также можно попробовать договориться с продавцом в магазине, взять новую деталь для проверки, оставив залог.

Статистика неисправностей печки Лада Калина

По результатам опроса «Почему на Лада Калина плохо греет печка?» были определены основные причины неисправности:

  1. За проблемы в работе заслонки отопителя проголосовало 32%.
  2. За неисправность вентилятора отопителя отдано 14% голосов.
  3. Одинаковое количество голосов (13%) было отдано за вышедший из строя блок управления системой вентиляции и отопления и неисправный радиатор отопителя (замена).
  4. У 9% участников опроса виной неправильной работы печки оказался микромоторедуктор заслонки.

Остальные голоса были отданы за другие проблемы с печкой Лада Калина: неисправный дополнительный резистор печки, датчика температуры салона и загрязненный салонный фильтр.

Напомним, что различные доработки систем автомобиля вы можете найти в разделе тюнинг Лада Калина.

Датчик климат контроля

Как отремонтировать управление печкой Калина

Невозможное или затруднительное переключение регулятора режима температуры может быть обусловлено поломкой самого переключателя. Замена переключателя печки на Калине выполняется довольно легко (при условии, что работы по демонтажу механизма управления печкой будут уже выполнены). На задней консоли панели управления открутите четыре крепежных винта блока переключателей. Снимите фиксаторы крепления тросов и выведите тросики из зацепления с приводным устройством. Замените поломанный переключатель. Сборка выполняется в обратном порядке. При выполнении данных работ пометьте маркером расположение тросиков на блоке рычагов. Это нужно для того, чтобы в ходе сборки установить тяги правильно.

Читайте также  Заправочные емкости лада калина 8 клапанов

Основными причинами поломки регулятора температуры печки могут быть: поломка терморезистора или оторвавшийся провод подключения. Такие неисправности устраняются заменой поломанного элемента и путем пайки провода. Также регулятор печки может перестать работать из-за выхода из строя температурного датчика, что бывает довольно редко. Данный датчик расположен внутри плафона в салоне авто.

Характеристика устройства

Привод компрессора кондиционера работает непосредственно от мотора, что является главным недостатком системы. Его использование неизбежно вызывает потерю динамики и повышает расход горючего. Температура воздуха в салоне регулируется поворотом специальной рукояти на панели климат-контроля.

Охлаждать воздух помогает также специальный режим рециркуляции. Однако его длительное использование снижает количество кислорода в воздухе внутри машины и запотевание стекол. В целом климатическая система Калины имеет три составляющие:

  • кондиционер;
  • отопитель салона;
  • блок управления смешиванием воздуха.

В Калине, оснащенной кондиционирующей установкой, воздух из-за борта автомобиля поступает сначала на испаритель, а потом на радиатор отопителя.

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости. Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Для проведения диагностики поиск проблем лучше начать с наиболее доступных элементов, а уж потом приступать к разборке.

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ ЛАДА КАЛИНА

Блок управления системой вентиляции и отопления: i — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4— рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора.

Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха — вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

Центральные дефлекторы системы вентиляции и отопления:

1 — маховичок регулировки направления воздушного потока влево-вправо; 2 маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора.

Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).

Видео по теме «Лада Калина. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ»

Быстрый ремонт регулятора печки на Ладе Калине

Датчик температуры воздуха в салоне калина

Этот товар выбрали 11 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

Датчик температуры салона 11186-8128050 Лада Калина, Приора с климат-контролем

Признаки неисправности Датчика температуры салона Лада Калина, Лада Приора:
Шум и жужжание из плафона освещения салона
Температура воздуха из сопел не соответствует заданным параметрам на блоке управления отопителем

Данный датчик устанавливается взамен вышедшего из строя заводского датчика. Находится под плафоном освещения в передней части обивки крыши автомобиля.

Демонтаж датчика температуры салона происходит следующим образом:
1. Плоской отверткой поддеваем и вынимаем серую непрозрачную крышку плафона освещения
2. Откручиваем крестовой отверткой 2 болта, которыми плафон крепится к крыше
3. Откручиваем крестовой отверткой меньшего размера датчик от плафона
4. Отключаем датчик из разъема
Сборка происходит в обратном порядке

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/

Читайте также  Задняя балка лада приора


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Датчик температуры салона калина 2 где находится

В Калинах с кондиционером (хотя бывают и без кондиционера) установлен датчик температуры салона в плафоне освещения, чтобы воздух постоянно поступал свежий туда установлен небольшой вентилятор. Все не вечно и со временем данный вентилятор начинает доставать неприятными звуками: шелест, шум, дребезжание, свист и т.д. Особенно часто это отражается у тех кто постоянно держит включенный вентилятор салона, с заданной температурой. Ремонтеровать данный вентилятор не имеет смысла, проще всего его заменить в сборе с датчиком температуры.

Для доступа к вентилятору нужно снять весь плафон освещения салона. Снимаем первую накладку, чуть отжав край в сторону салона и направляя вниз.

И аккуратно вытаскиваем ее из двух защелок, можно придавить потолок немного.

После этого остается открутить 2 самореза крестообразной отверткой и вытащить плафон.

Вынимаем плафон и поворачиваем его обратной стороной. Для замены вентилятора температуры салона с датчиком нужно отсоединить его штекер и маленькой отверткой открутить 2 саморезика.

Меняем на новый и собираем в обратной последовательности. Перед установкой последней крышки советую проклеить от скрипов, как указано ниже.

Л ада К алина 2 . Л ада К алина 2 . ЗАМЕНА ДАТЧИКА НАРУЖНОЙ ТЕМПЕРАТУРЫ

Вам потребуются: ключи «на 10», TORX Т20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите передний бампер

Датчик А температуры закреплен на нижней поперечине кузова.

3. Нажмите на фиксатор колодки жгута проводов датчика и отсоедините колодку от датчика.

4. Сожмите фиксаторы на корпусе датчика и выньте его из отверстия в кронштейне.

5. Установите датчик наружной температуры в порядке, обратном снятию.

Л ада К алина 2 . СНЯТИЕ И УСТАНОВКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ

Для замены датчика температуры воздуха в салоне, установленного в корпусе плафона освещения салона, выполните следующие работы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

9. Установите датчик в порядке, обратном снятию.

Для замены датчика температуры воздуха в салоне, установленного в блоке управления климатической системой, выполните следующие работы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините колодку жгута проводов датчика от разъема блока управления и выведите жгут из держателя.

5. Поверните корпус датчика против часовой стрелки и отсоедините его от блока.

6. Установите датчик в порядке, обратном снятию.

Данное устройство предназначено для оптимизации климата внутри автомобиля, чтобы поездка в нем была наиболее комфортной и удобной.

Как действует датчик температуры салона в Калине?

Анализатор такого типа представляет из себя терморезистор. Это значит, что во время работы он, измеряя температуру, затем преобразует ее в сопротивление и уже в таком виде передает на ЭБУ.

Датчик температуры в салоне Лада Калина

В чем особенности детектора именно в этом автомобиле? Пожалуй, в его расположении — он находится в плафоне осветительной лампы над передними сиденьями. Данная особенность расположения могла бы привести к тому, что система получала бы неверные данные, так как сам прибор практически изолирован от воздуха в салоне.

Либо числа совпадали бы, но не сразу — ведь для сравнивания температур всего автомобиля нужно какое-то время. Данная проблема решается тем, что вместе с датчиком устанавливается вентилятор, который засасывает воздух из салона, что существенно ускоряет попадание анализатора в условия необходимой среды.
